POLITECHNIKA WROCŁAWSKA



Wydział: Elektryczny

Kamil Ignatowski

Rok Akademicki : 2016/2017





ZAKŁAD

AUTOMATYKI

204253



i STEROWANIA w ENERGETYCE















Laboratorium Informatyki – modelowania cyfrowego





Ćwiczenie nr4



Ocena:

Data wykonania ćwiczenia:

Temat:





----













JEDNOFAZOWE  OBWODY  RLC  Z



Prowadzący:

WARYSTOREM

Podpis:







Dr inż. Piotr Pierz























I.  Cel ćwiczenia


Celem ćwiczenia było przeprowadzenie symulacji jednofazowego układu z warystorem, a


następnie porównaniu przebiegów na oporniku R

3

 w zależności od stanu włącznika W2.



II. Schemat układu
















































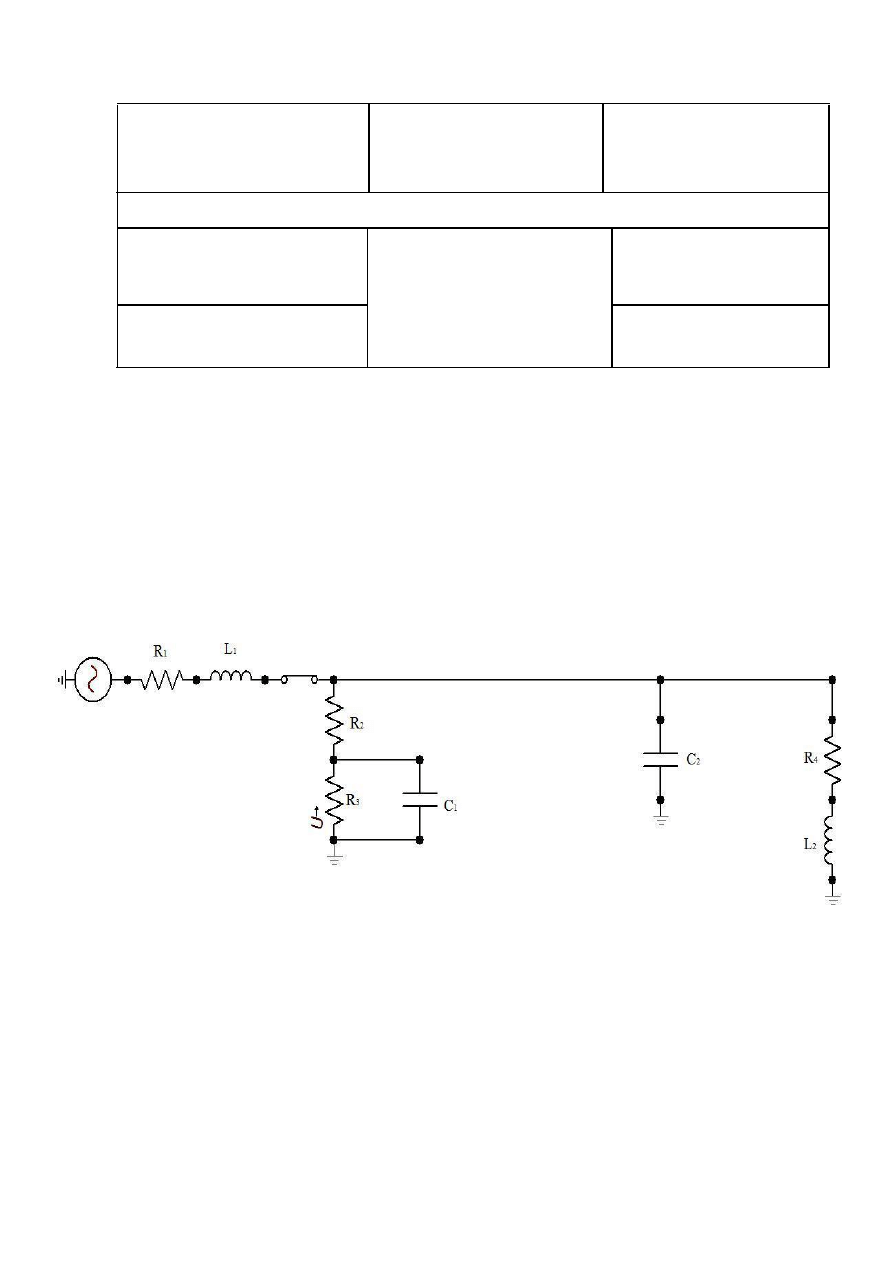

Rys.1. Schemat układu bez warystora.




















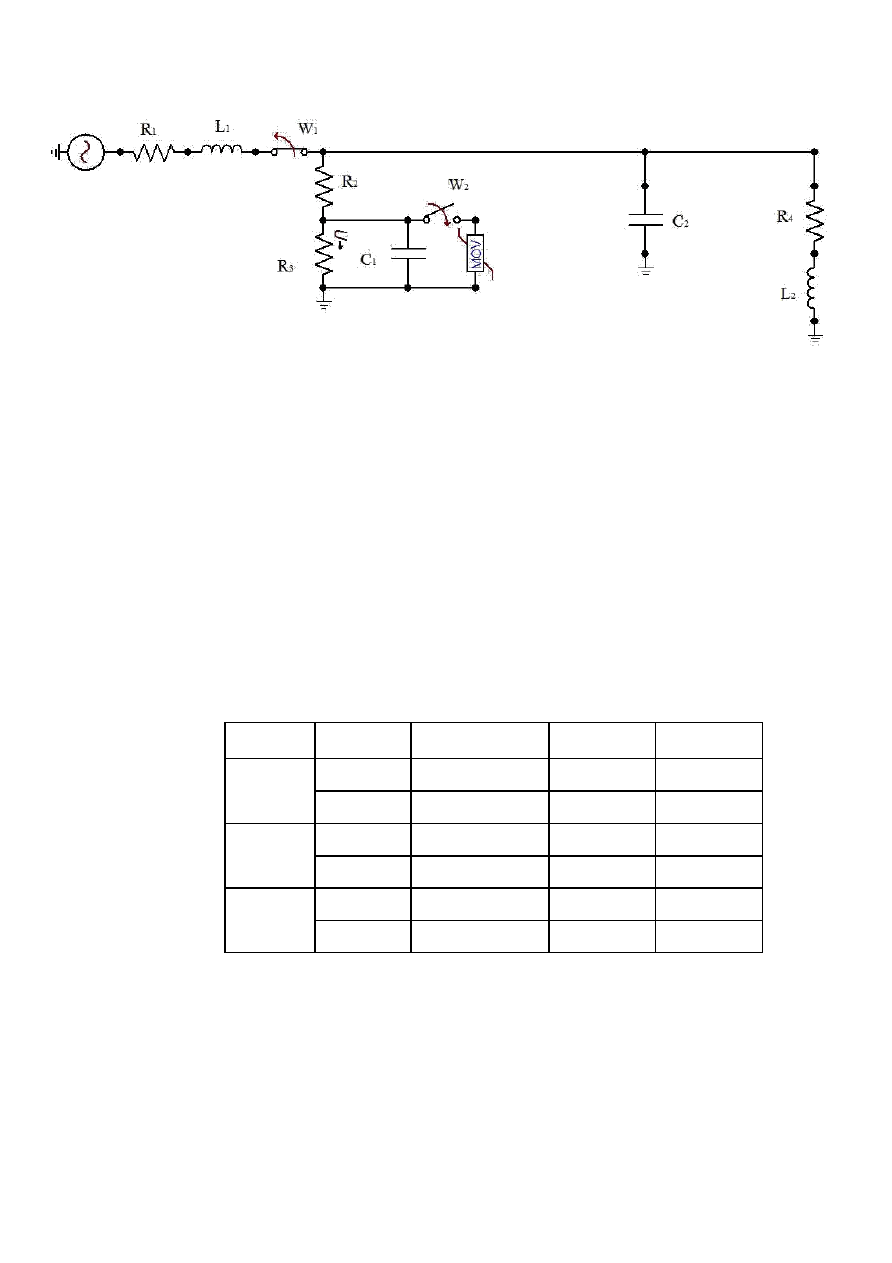

Rys.2. Schemat układu z warystorem.



Gdzie:
R

1

= 2 Ω

R

2

= 0,2 Ω

R

3

= 1 MΩ

R

4

= 24 Ω

L

1

= 50 mH

L

2

= 100 mH;

C

1

= 3,1 nF

C

2

= 250 pF

E = 150 V



III. Przebiegi napięć:



            Tab.1. Czasy zamknięcia (tcl) i otwarcia (top) wyłączników W1 i W2:

Lp.

Czas w ms

W1

W2















t

cl

-1

-



1.









t

op

0,015

-















t

cl

-1

-1



2.









t

op

0,015

0,05















t

cl

-1

0,017



3.









t

op

0,015

0,05








































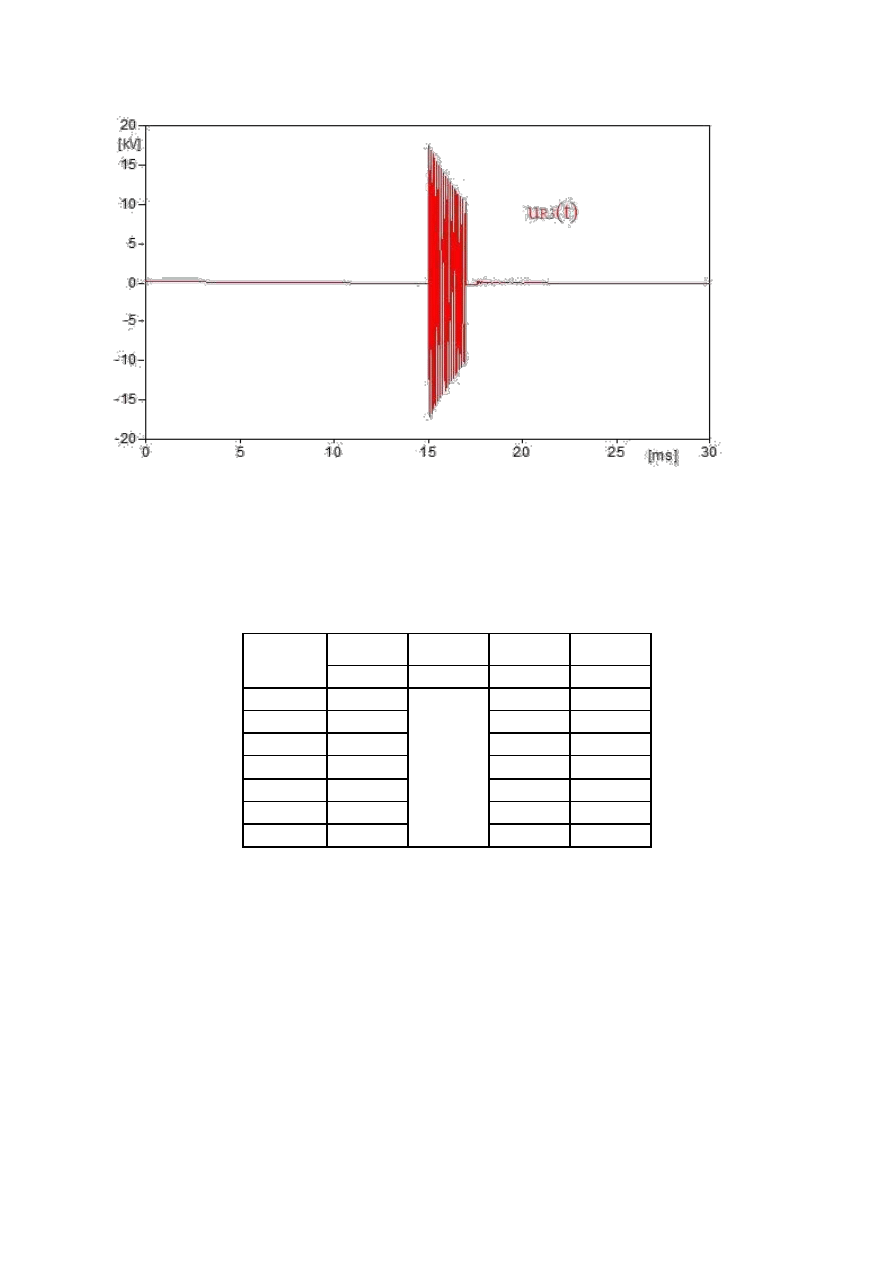

Char.1. Przebieg napięcia na rezystorze R3, gdy w obwodzie nie ma
warystora.

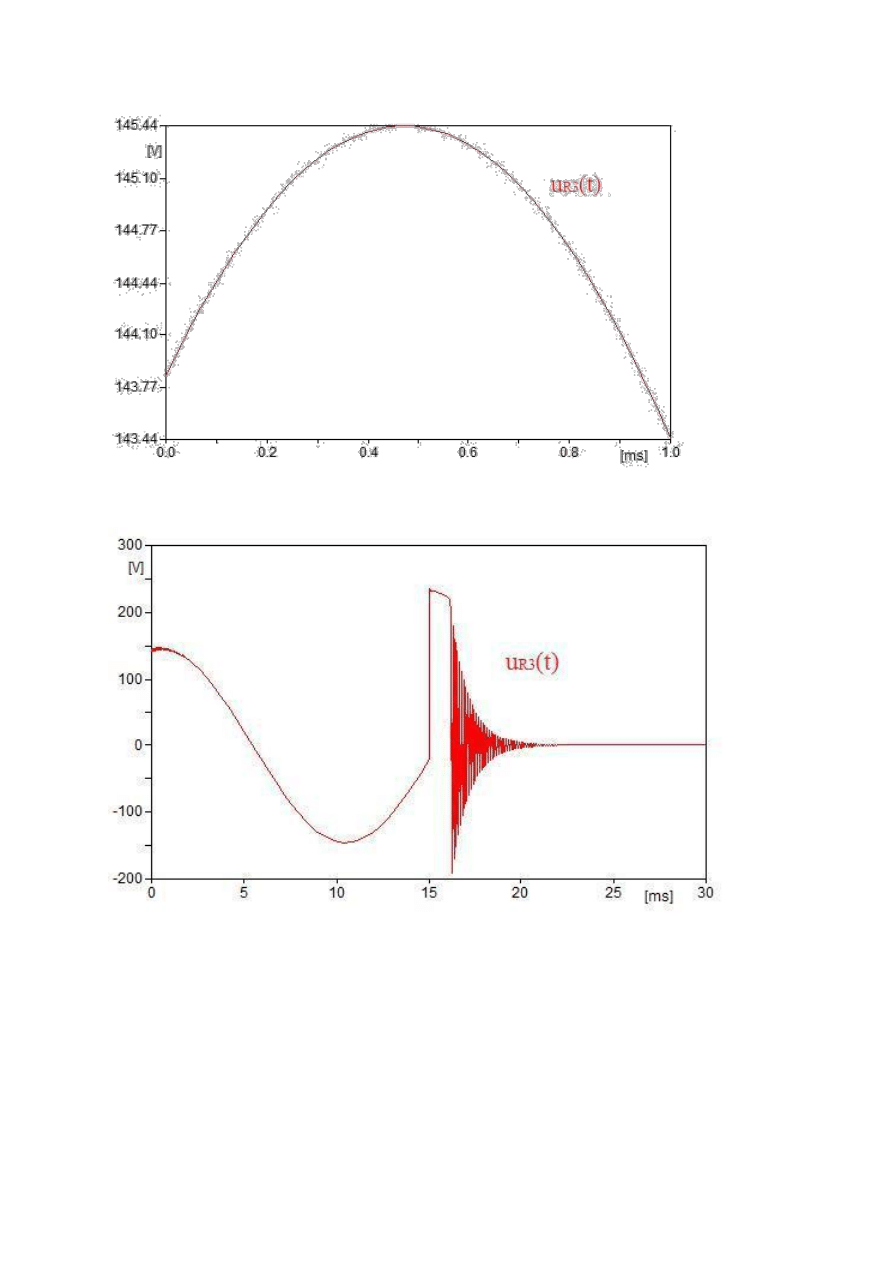

Char.2. Przebieg napięcia na R

3

, gdy w obwodzie jest warystor dla czasu

załączania wyłącznika W2 t

cl

=-1 ms



























Char.3. Przebieg napięcia na R

3

, gdy w obwodzie jest warystor dla czasu

załączania włącznika W2 t

cl

=0,017 ms.






Tab.2. Napięcia odniesienia i prądy warystora.







Uref



U



Iw

Lp.

-



V



V

A

1.

1,5*







225

637621,5

2.

1,2*







180

9,100438

3.

1,1*







165

0,117391

4.

1,0*



150



150

0,001

5.

0,9*







135

5,15E-06

6.

0,8*







120

1,43E-08

7.

0,5*







75

8,88E-19






Gdzie:
k=1 mA
α=50



U(I)



Ur

e

f [V]




250,00

200,00

150,00





100,00

U(I)



50,00



0,00



0

100000 200000 300000 400000 500000 600000 700000



Iw [A]




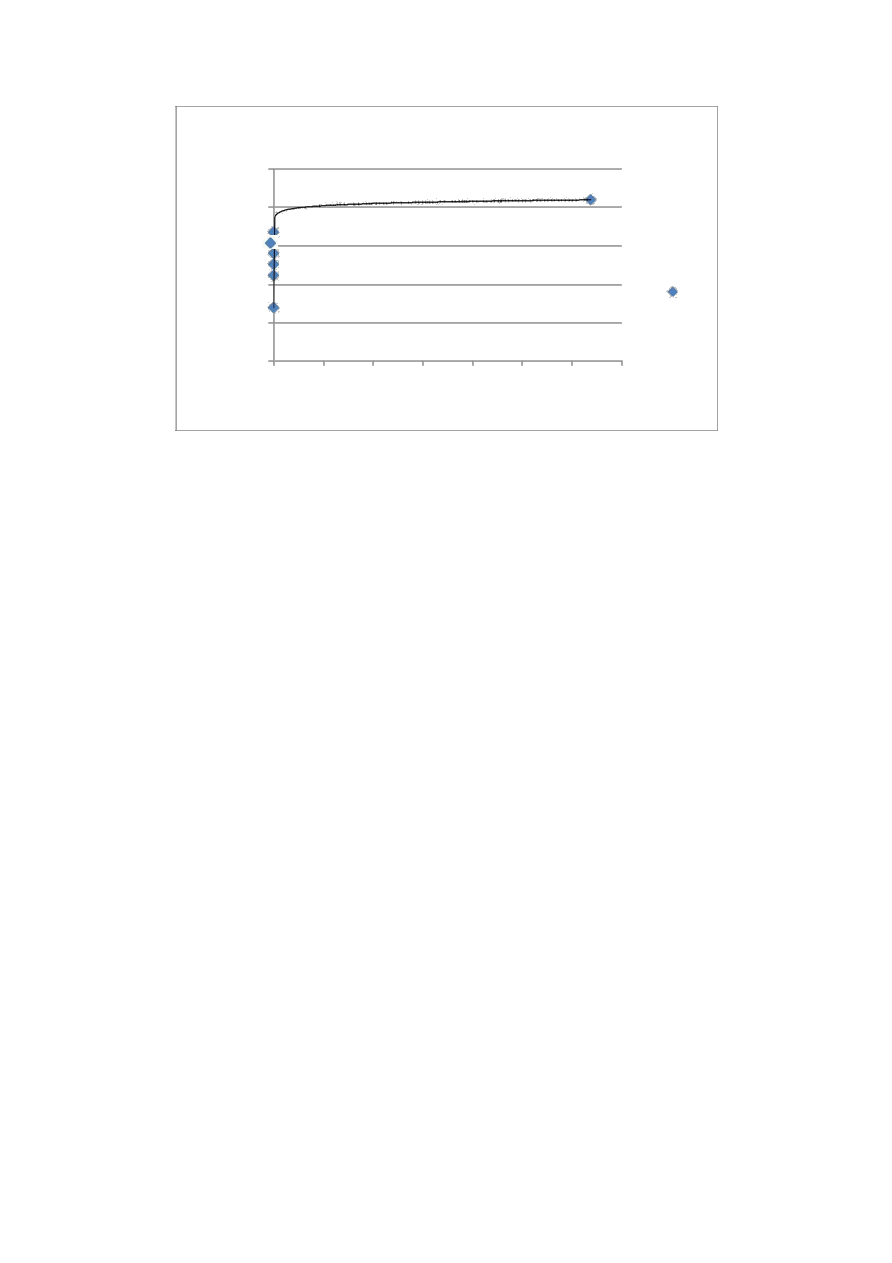

Char.4. Charakterystyka napięciowo-prądowa warystora.






4. Wnioski



W zależności od stanu włącznika W2 mamy różny czas ustabilizowania się napięcia na
rezystorze  R

3

.  W  drugim  przypadku  gdy  w  obwodzie  jest  warystor  skoki  napięcia

trwają krócej.



Z  charakterystyki  napięciowo-prądowej  warystora  wynika  że  jest  on  elementem
nieliniowym  –  ze  wzrostem  napięcia  maleje  rezystancja,  dlatego  warystory  są
używane jako ograniczniki przepięć.
