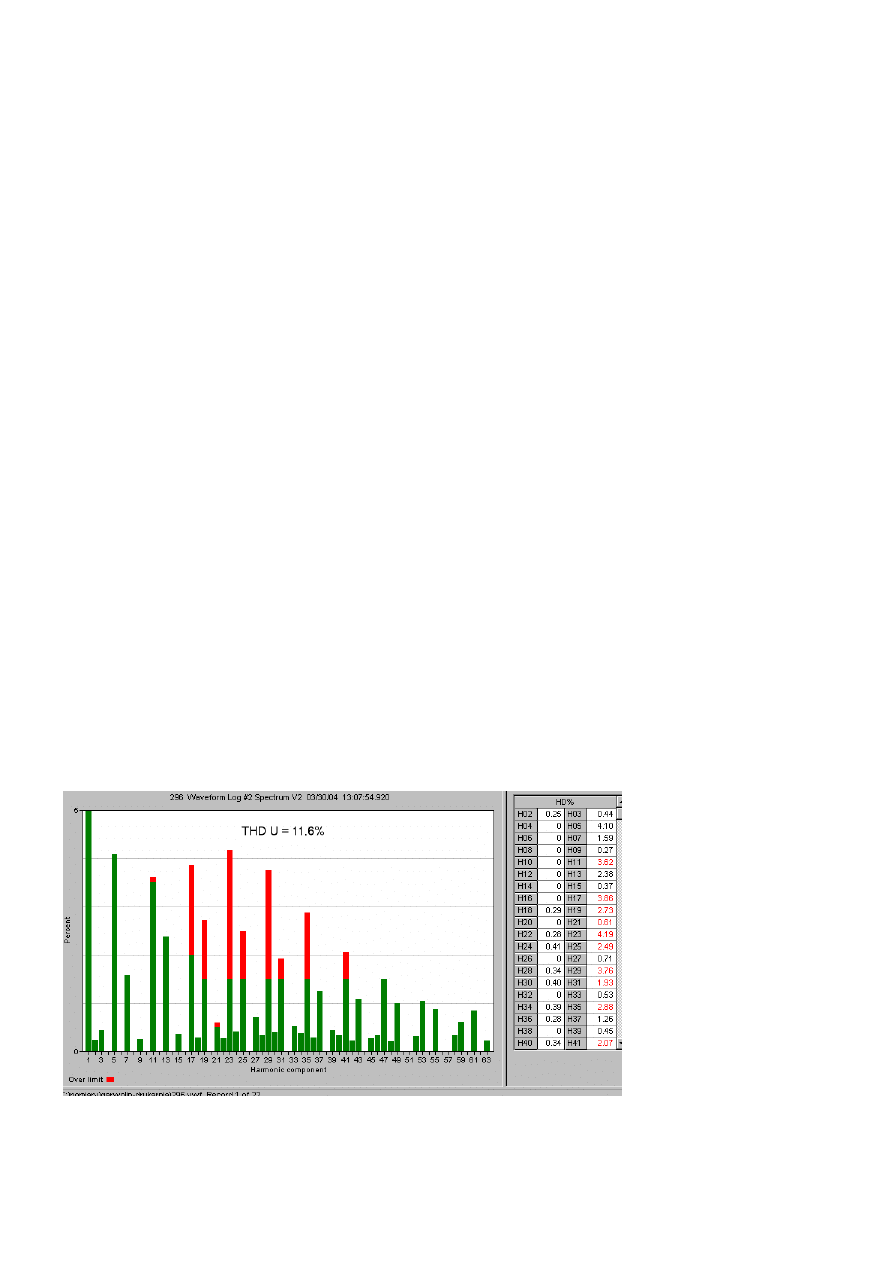

Rysunek .17 Znaczne przekroczenie poziomu wyższych harmonicznych u
odbiorcy.(www.icpower.com.pl)



Wyższe harmoniczne

Główne źródła powstawania wyższych harmonicznych:

 tyrystorowe prostowniki sterowane,
 prostowniki z filtrem pojemnościowym,
 piece indukcyjne i łukowe,
 agregaty spawalnicze,
 zgrzewarki,
 oświetleniowe lampy wyładowcze,
 świetlówki „kompaktowe”,
 transformatory mocy,
 przemienniki częstotliwości (falowniki),
 napędy AC/DC,
 komputery, UPS’y, kasy fiskalne,
 telewizory,
 sprzęt biurowy i AGD.



Problemy powodowane przez duży poziom odkształceń:

 odkształcenia prądu pobieranego przez odbiorniki nieliniowe,
 spadki napięcia,
 straty w liniach przesyłowych,
 wzrost zapotrzebowania na moc zainstalowaną,
 wzrost prądu skutecznego,
 przegrzewanie się transformatorów,
 wzrost prądu w przewodzie zerowym,
 błędne działanie zabezpieczeń,
 niebezpieczeństwo pożaru,
 odkształcenia napięcia zasilającego,
 zakłócenia pracy  wrażliwych odbiorników (komputerów, sterowania maszyn),
 problemy z kompensacją kondensatorową,
 możliwość eksplozji baterii kondensatorów,
 przegrzewanie się i zniszczenie silników prądu przemiennego.







Metody
postępowania z
wyższymi
harmonicznymi

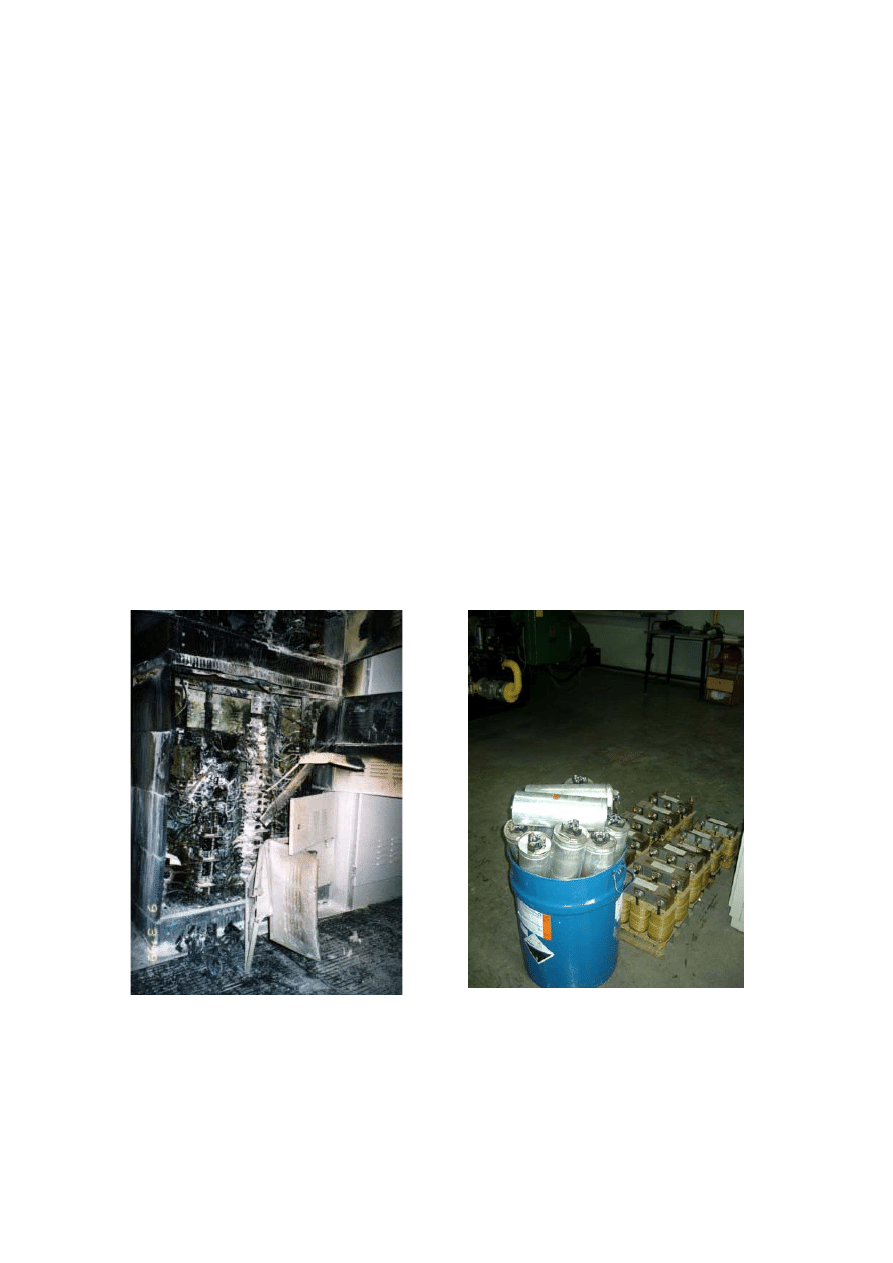

Zdjęcie 19. Wyciek syciwa z uszkodzonych na
skutek rezonansu wyższych harmonicznych
kondensatorów energetycznych.
(www.icpower.com.pl)





Zdjęcie 18. Eksplozja baterii kondensatorów na
skutek rezonansu wyższych harmonicznych.
(www.icpower.com.pl)



 ograniczenie stosowania nieliniowych odbiorników energii elektrycznej,
 przy zakupach falowników i napędów DC wybór opcji wraz z filtrem harmonicznych,
 unikanie nieliniowych źródeł światła ,
 stosowanie UPS’ów w opcji z wewnętrznym filtrem wyższych harmonicznych,
 zakaz stosowania baterii kondensatorów i innych pojemności nie wyposażonych w

układy tłumiące wyższe harmoniczne ,

 montaż indywidualnych filtrów przy urządzeniach odkształcających,
 zabudowa automatycznych filtrów aktywnych ,
 właściwa regulacja kompensatorów mocy biernej,
 rejestracja i monitorowanie stanu pracy układu zasilania i jakości energii,
 audyt specjalistycznej firmy,
 wyeliminowanie wyższych harmonicznych to oszczędności rzędu 5% do ponad 23%,
 obniżenie strat w liniach przesyłowych od 5 do ponad 12%,
 obniżenie strat w transformatorach od 7 do kilkudziesięciu %,
 straty z tytułu uszkodzenia urządzeń – obniżone do kilkudziesięciu %,
 opłata za odkształcenie napięcia w sieci w nowym cenniku może dojść do ponad 20%

kwoty za energię czynną.

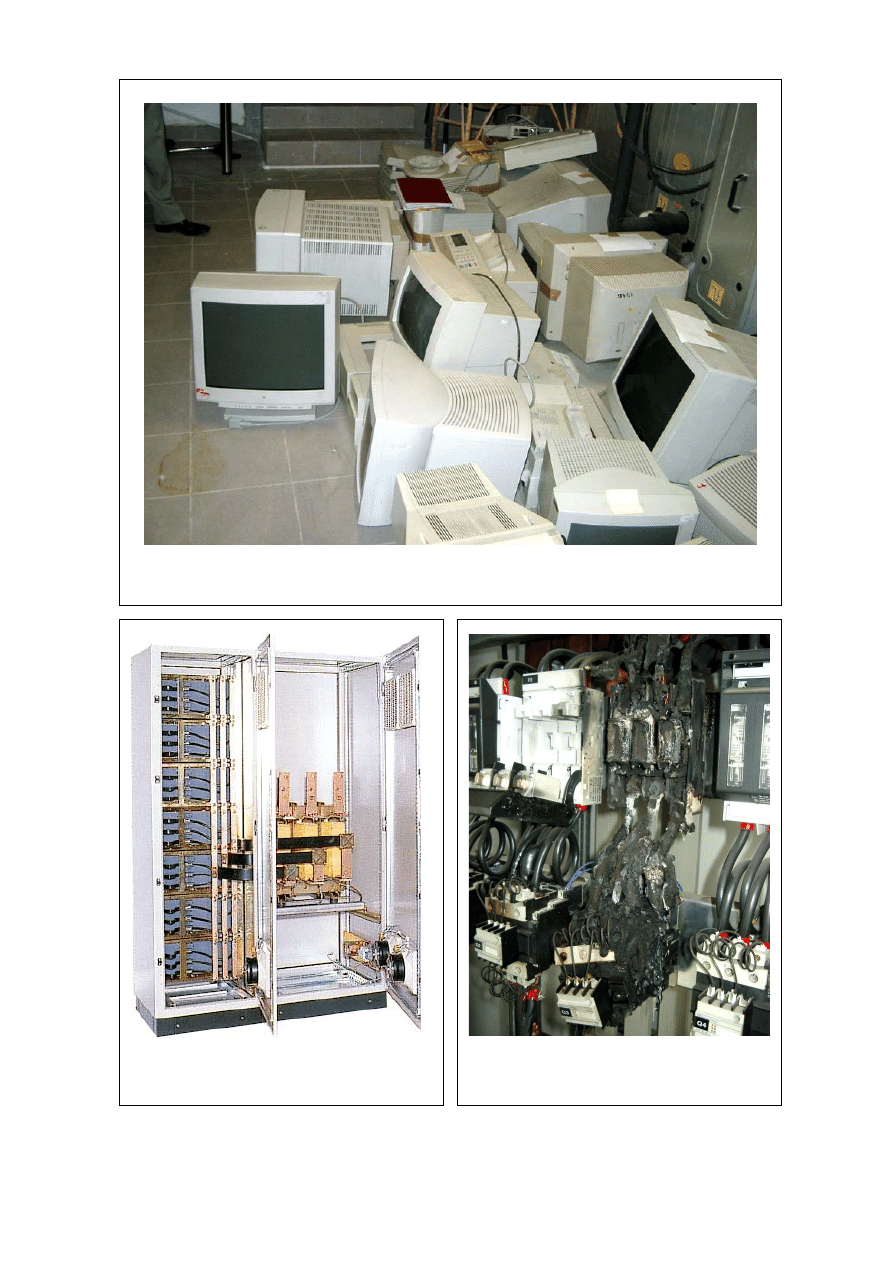

Zdjęcie 20. Tygodniowa partia komputerów uszkodzonych na skutek rezonansu wyższych
harmonicznych. (www.icpower.com.pl)



Rysunek 22. Uszkodzenia w układzie napędowym
spowodowane wysokim poziomem wyższych
harmonicznych. (www.icpower.com.pl)



Zdjęcie 21. Pasywny rezonansowy filtr piątej
harmonicznej. (www.icpower.com.pl)
