Demontaż deski rozdzielczej / zestawu wskaźników w Felicii

background image

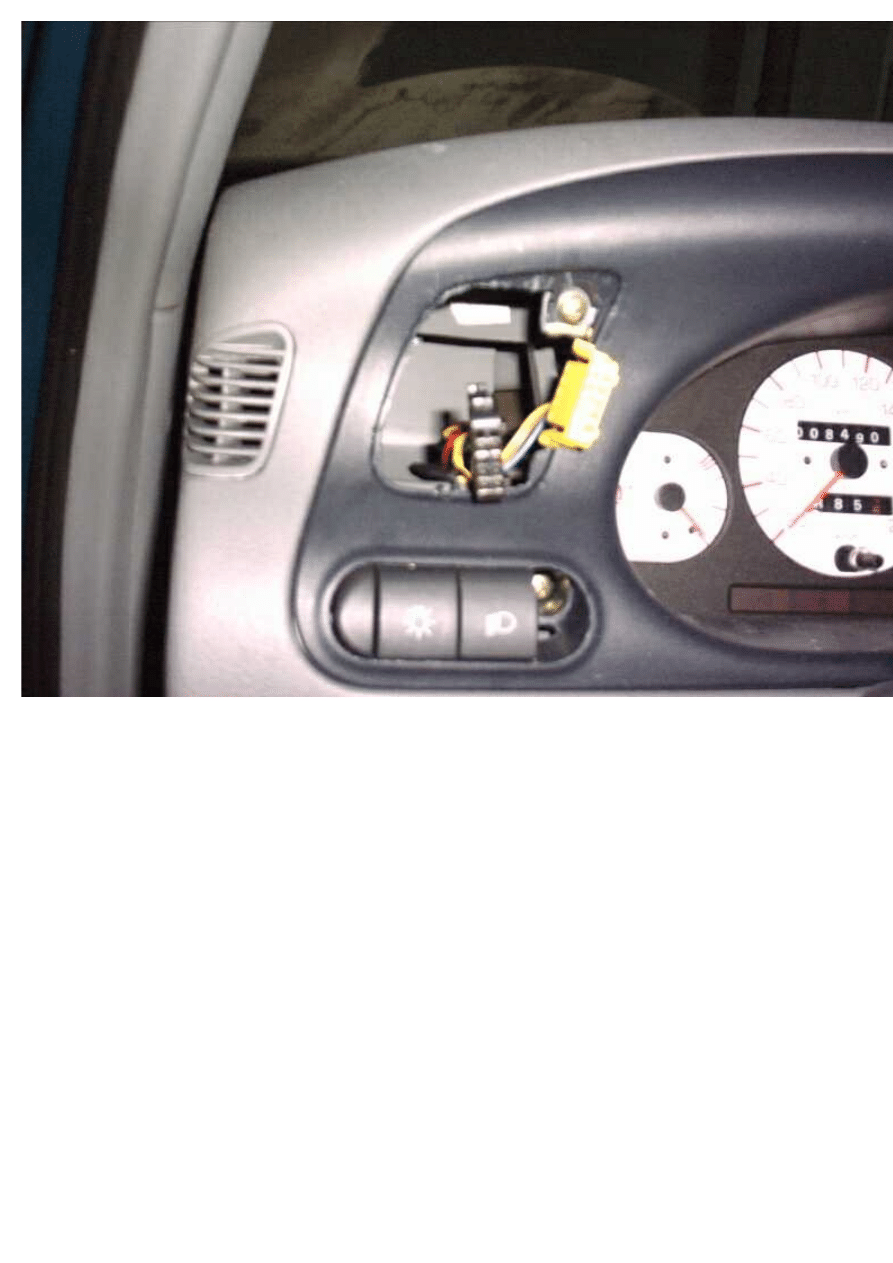

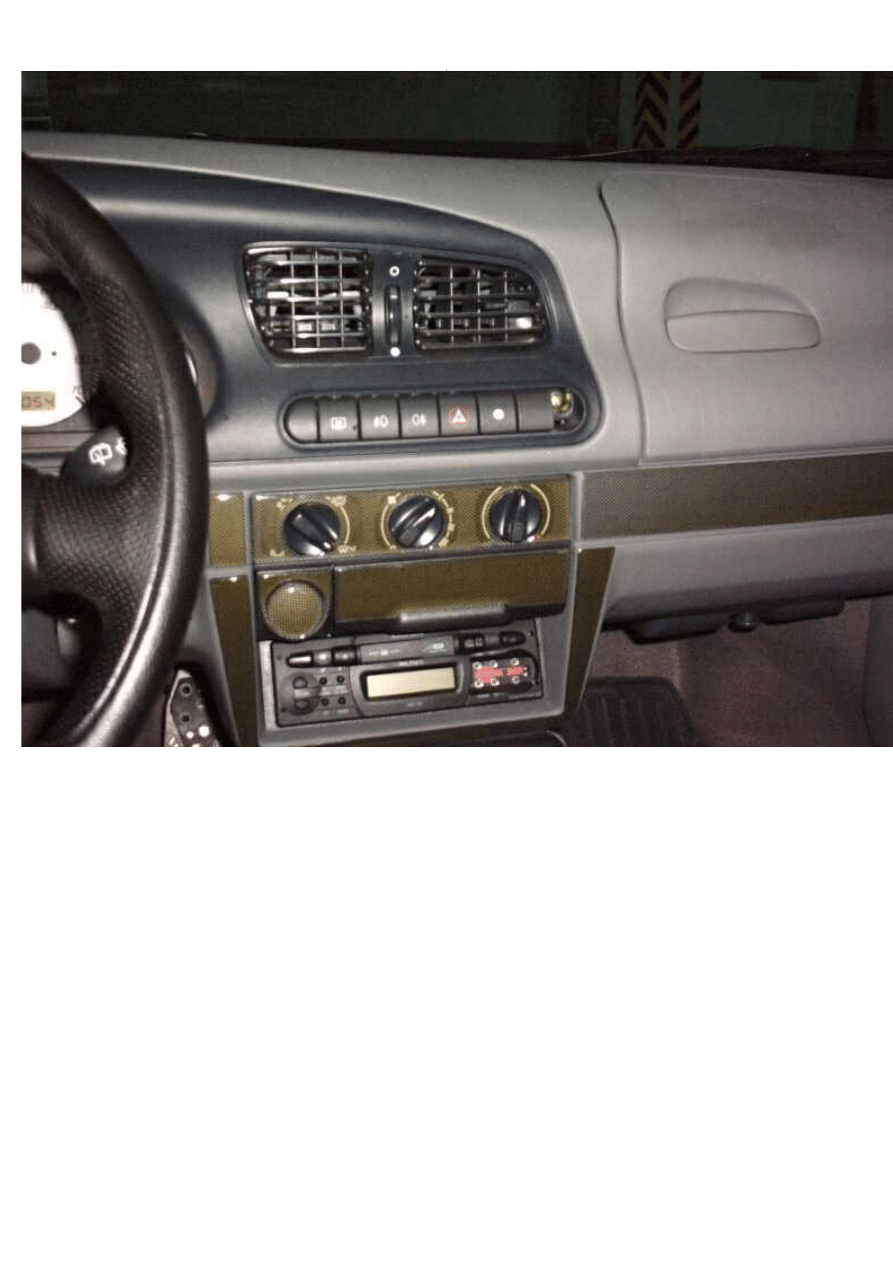

1. Zdjąć zaślepki z prawego zestawu wyłączników (fot. 1 i 2).

background image

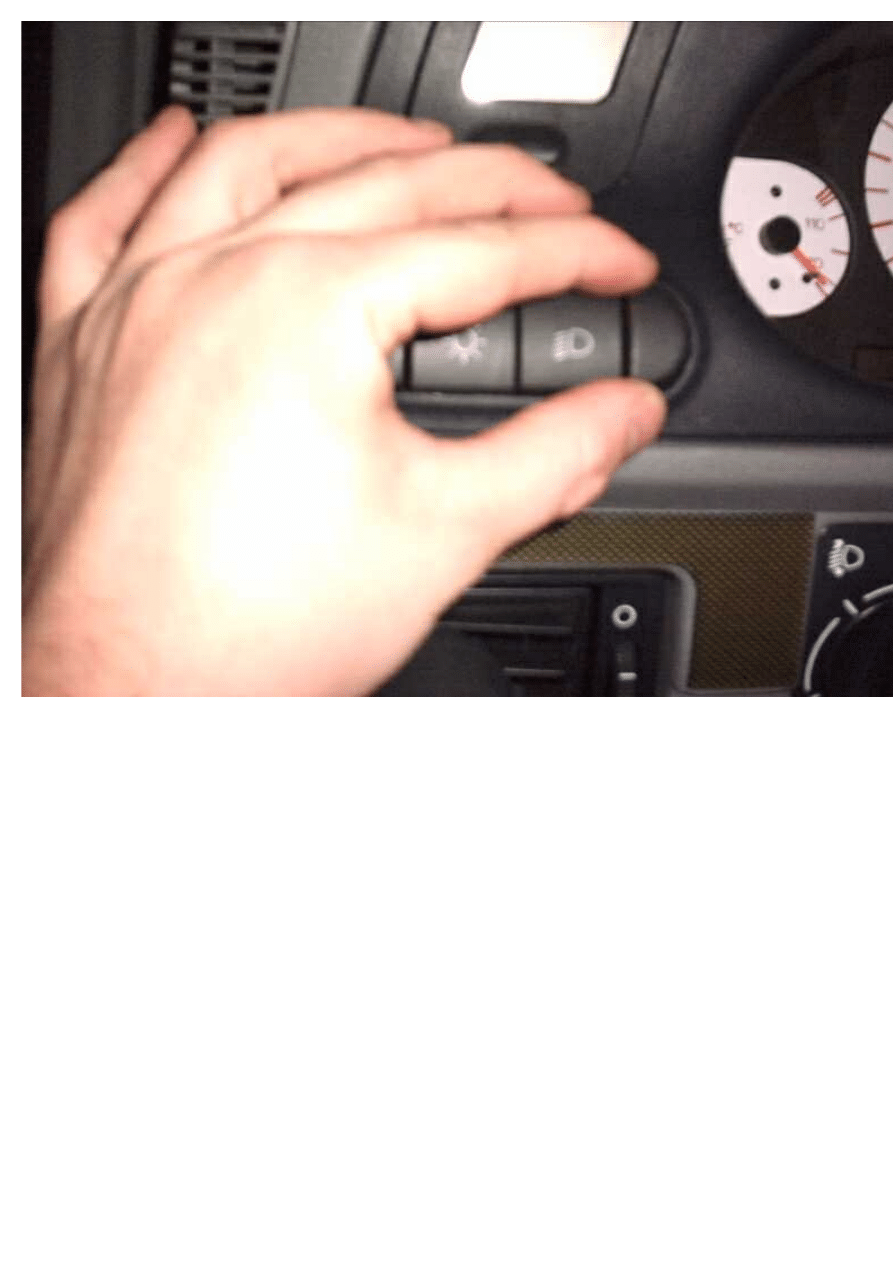

2. Zdjąć osłonę pokrętła nawiewu głównego (fot. 3).

background image

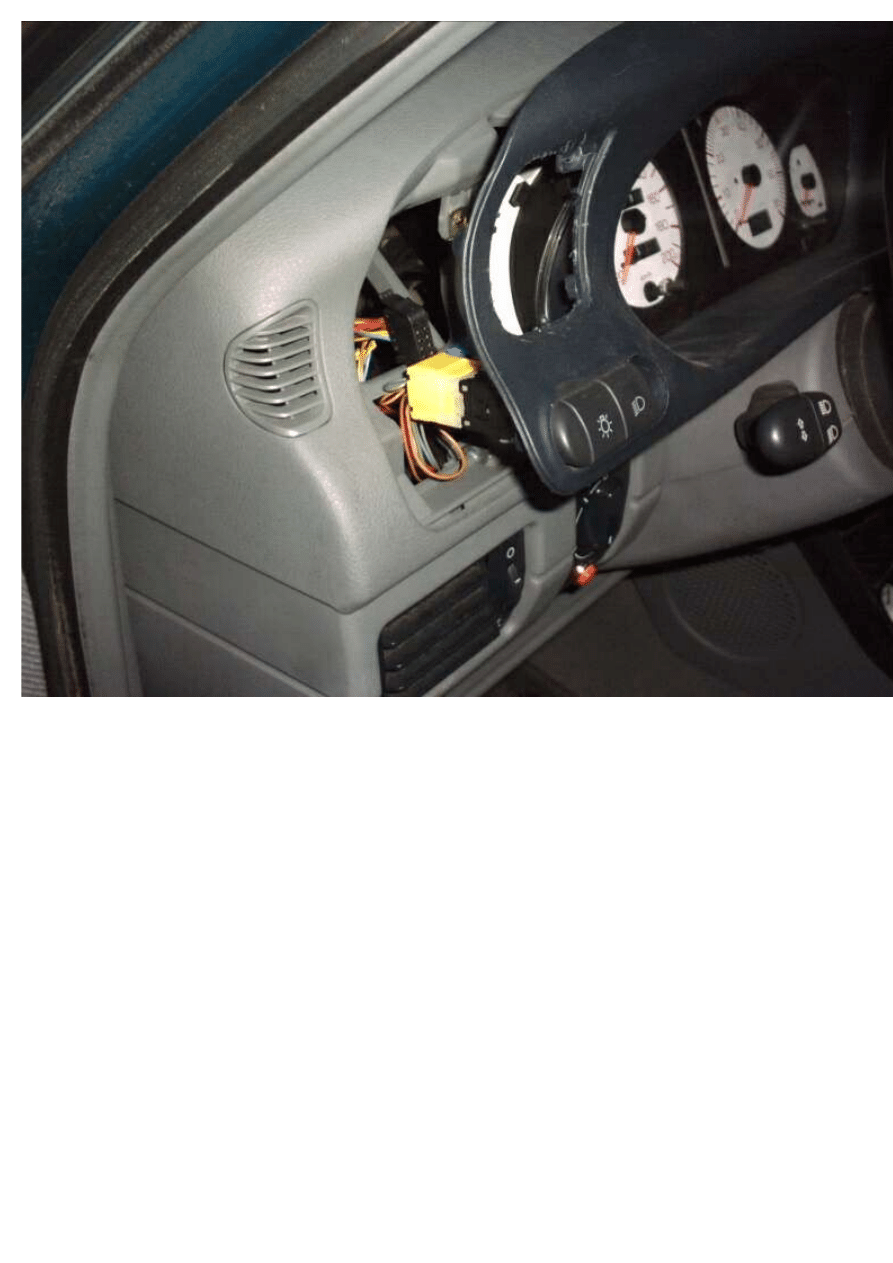

3. Zdjąć prawą zaślepkę z lewego zestawu wyłączników (fot. 4).

background image

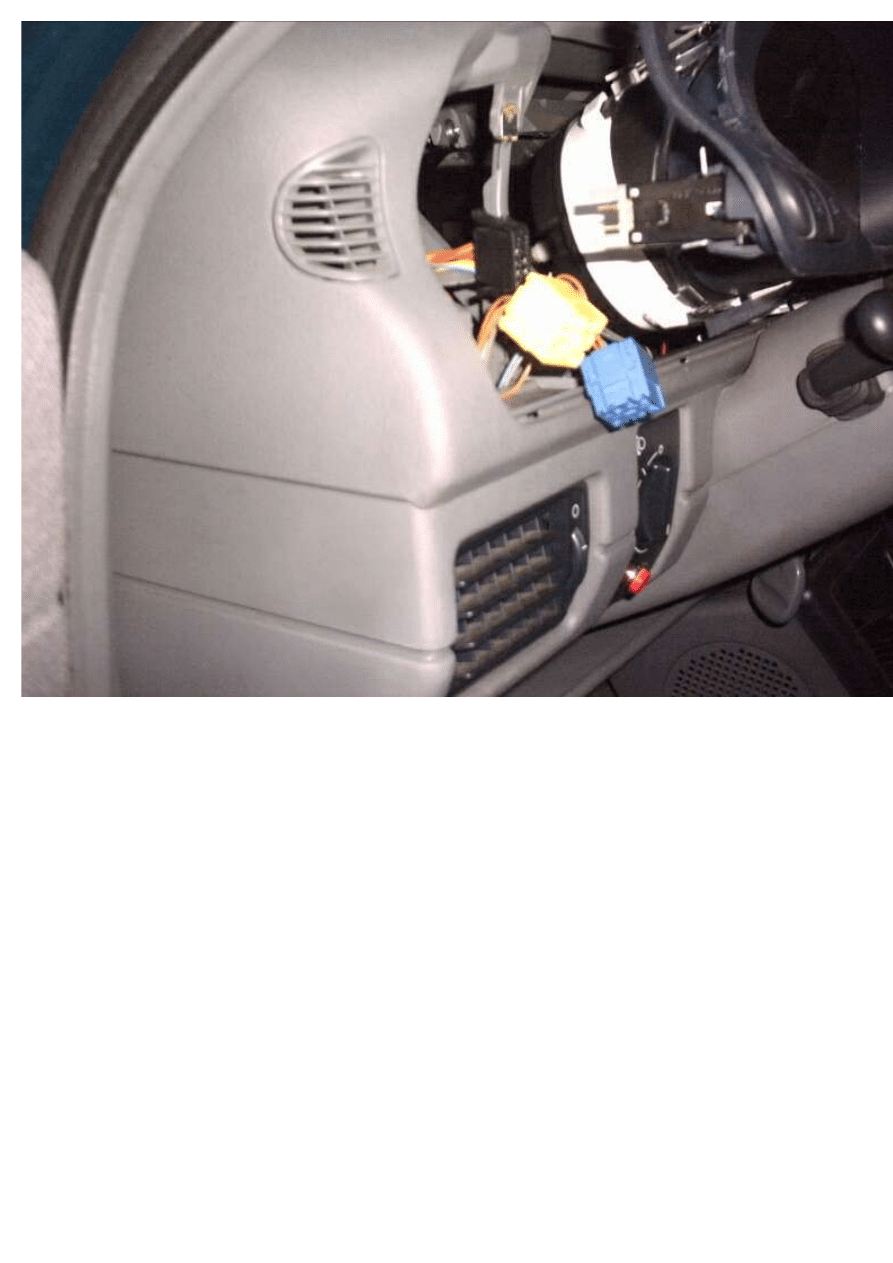

4. Wyjąć komputer pokładowy lub jego zaślepkę (fot. 5) i odkręcić 5 krzyżowych blachowkrętów.

background image

5. Wysunąć lekko deskę rozdzielczą i zdjąć wtyki kabli podłączonych do wyłączników.

background image

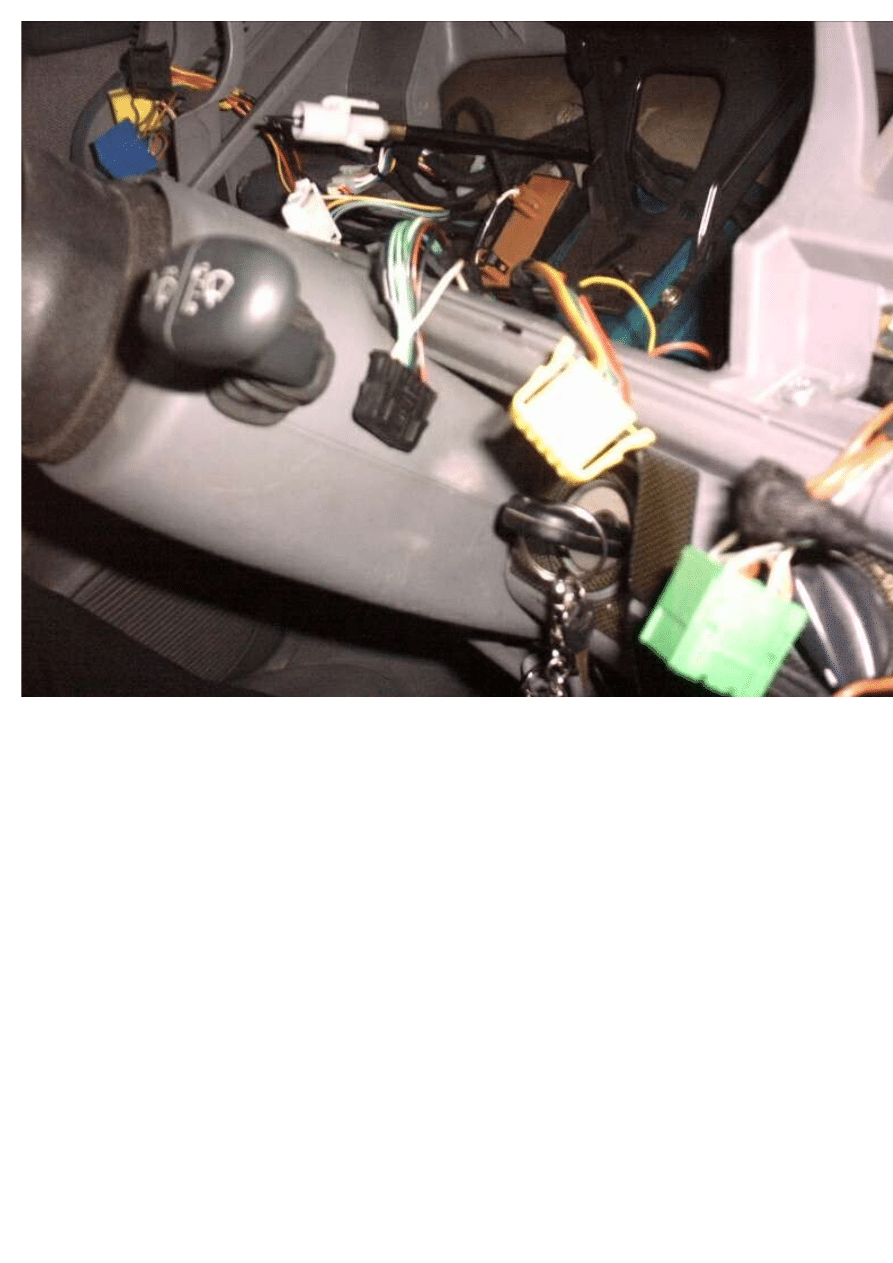

6. Wsunąć rękę pomiędzy wysunięty zestaw wskaźników a deskę:
­ odpiąć wiązki przewodów od zestawu wskaźników
­ odpiąć linkę prędkościomierza od zestawu wskaźników (budowę zapięcie linki prędkościomierze widać na tej
fotce:

background image

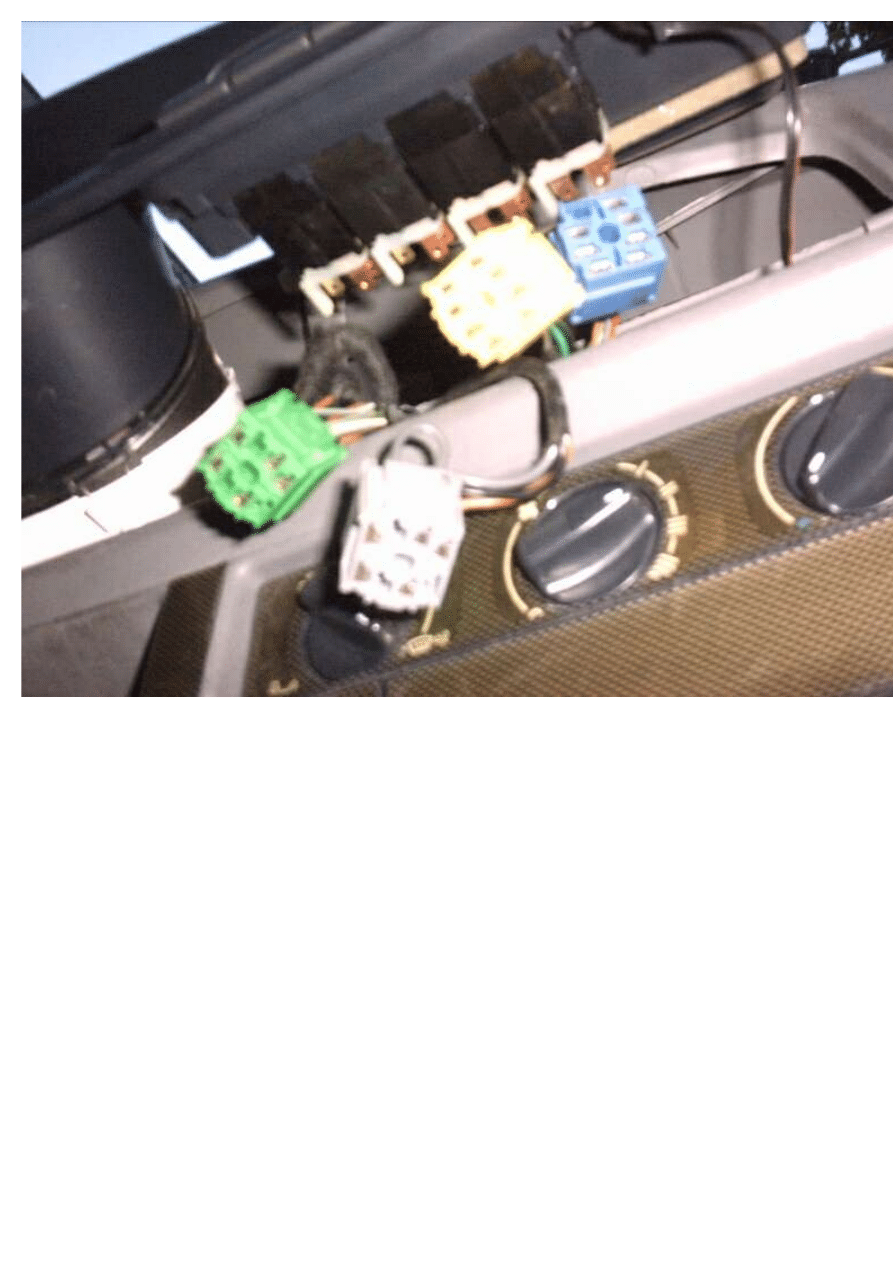

7. Odpiąć wtyki kabli prawego zestawu wyłączników

background image

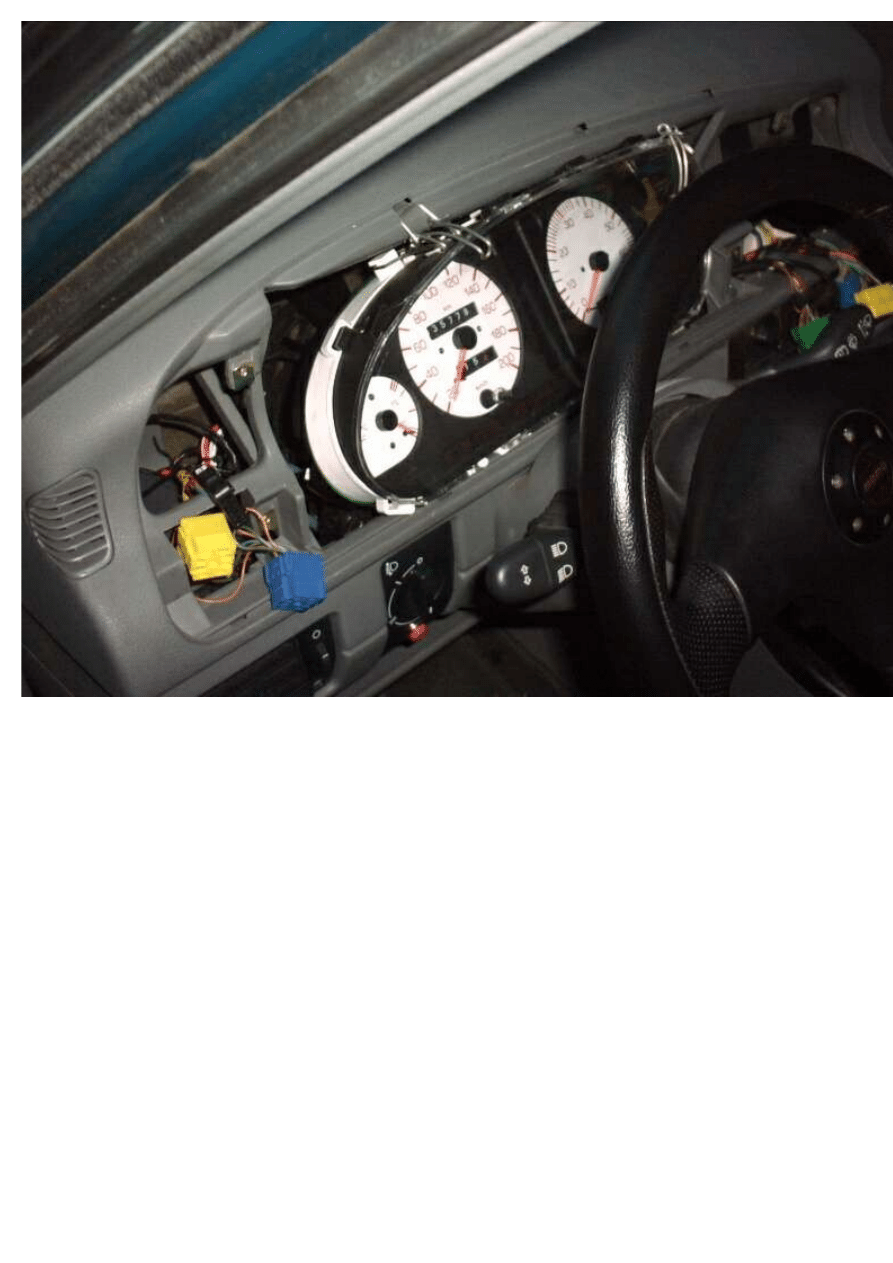

8. Odpiąć dwie druciane zapinki na górze zestawu wskaźników, najlepiej widać je na tej fotce, ponieważ jest
ona wykonana po zdjęciu zestawu wskaźników:

background image

9. Wyjąć zestaw wskaźników.

Uwaga na gumową uszczelkę pomiędzy zestawem wskaźników i deską rozdzielczą oraz gumowe podkładki
szyby plastikowej.

Montaż przeprowadzamy w odwrotnej kolejności.
1. Wpiąć wiązki przewodw do zestawu wskaźników. Kolory wtyków odpowiadają kolorom gniazd.
2. Zapiąć dwie zapinki druciane mocujące zestaw wskaźników do deski rozdzielczej (uwaga na gumowe
podkładki).
3. Wsunąć częściowo deskę rozdzielczą i założyć wtyki kabli przełączników wg kolorów:
a) światła postojowe ­ wtyk żółty,
b) światła mijania ­ wtyk niebieski,
c) ogrzewanie tylnej szyby ­ wtyk zielony,
d) światła p/mgielne przód ­ wtyk szary,
e) światło p/mgielne tył ­ wtyk niebieski,
f) światła awaryjne ­ wtyk żółty.

background image

g) podpiąć linkę prędkościomierza
4. Przykręcić deskę rozdzielczą.
5. Założyć zaślepki.

Metoda alternatywna podesłana przez kolegę dejsona, przydatna szczególnie dla tych którym nijak się nie
będą chciały zmieścić dłonie w szczelinę za zestawem wskaźników: 1. Odpiąć dwie druciane zapinki
2. Wyciągnąć wskaźniki z deski (ramki) i po odłożeniu ramki na bok włożyć wskaźniki w głąb deski
3. Dzięki temu łatwo odpiąć linkę i wszystkie złączki samego zestawu wskaźników Montaż w ten sam sposób
tylko przy odwrotnej kolejnosci. Wprawdzie wymagało samozaparcia, ale udało się i co najważniejsze, nie
przeszkadzały łapy jak bochny. Musiałem tylko uważać na te białe grzybki od dołu wskanik ów, żeby ich nie
urwać przy montażu.

Przy wymianie żarówek zestawu wskaźników należy pamiętać, że do oświetlenia wskaźników
(szybkościomierz, obrotomierz, wskaźnik temperatury wody, wskaźnik paliwa) stosowane są żarówki
beztrzonkowe 2W/12V (4 szt.), a do wskaźników ­ żarówki beztrzonkowe 1,2W/12V (w pełnej wersji 18 szt.).
