DEMONTA

Ż - MONTAŻ : ZDERZAK TYLNY :

KOMBI 5DRZW

1. Przyrządy

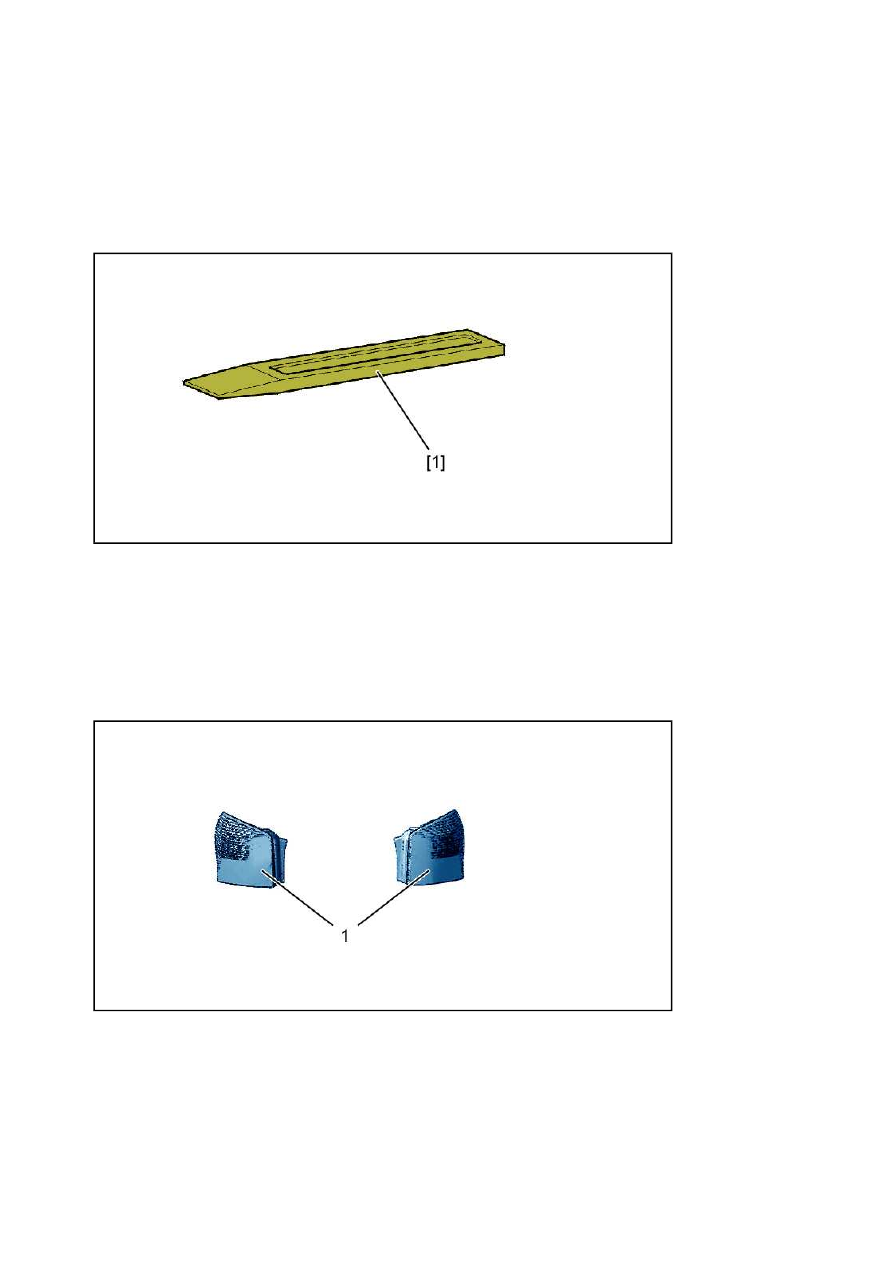

[1] Szpachelka (-).1350 .

2. Demontaż

Otworzyć bagażnik .
Zdemontować klapki dostępu do świateł ( Lewa i prawa ) .
Rozłączyć złącza .

Zdemontować tylne światło (1) .



Rysunek : E5AP307D



Rysunek : C5EP045D

Page 1 of 3

407 - C4BG3TF1 - Demontaż - montaż : Zderzak tylny :

2011-03-03

http://127.0.0.1:6090/affiche.do?doc=54235&ref=C4BG3TF1

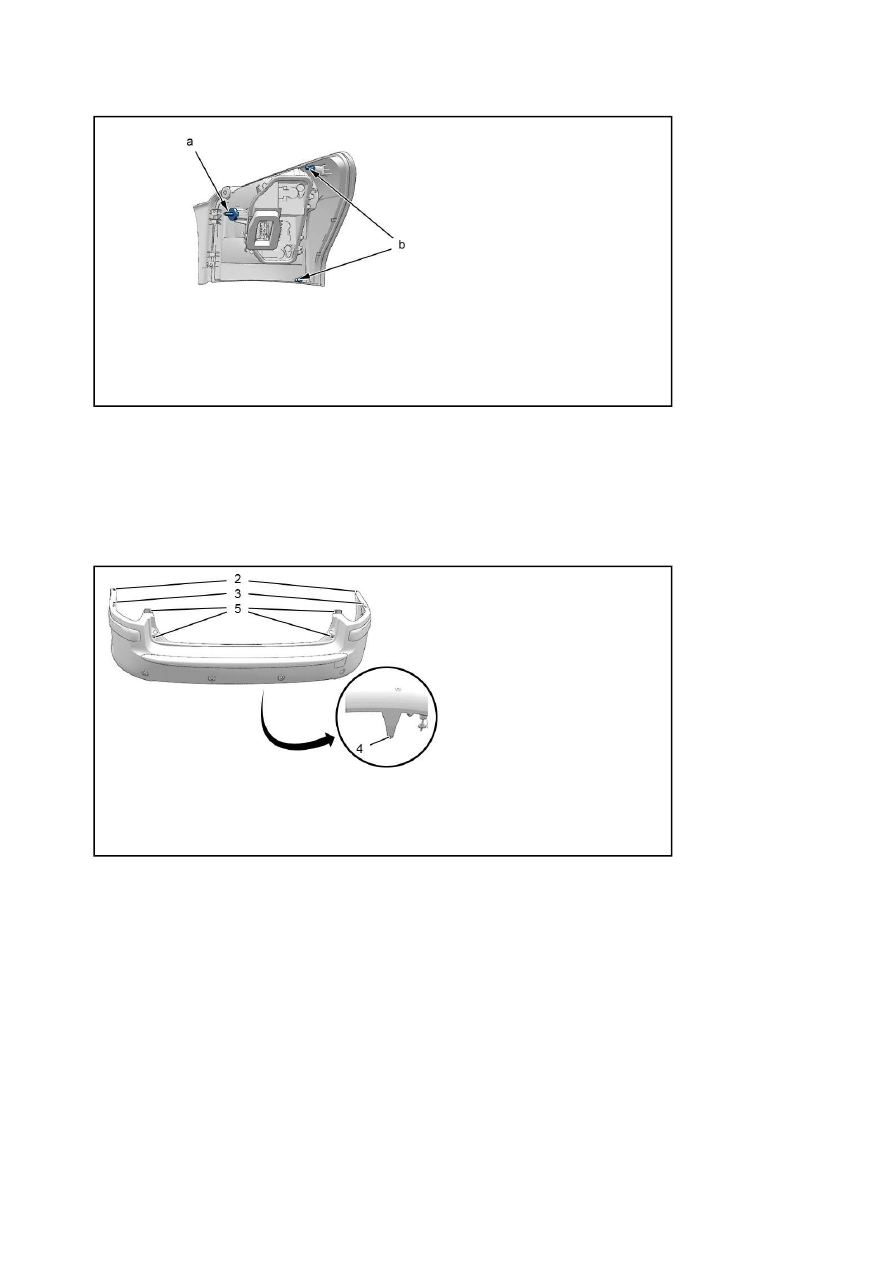

Zdemontować mocowanie ( W „ a ” ) .
Wypiąć mocowania ( W „ b ” ) ; Przy pomocy przyrządu [1] .
Zdemontować :

Tylna prawa osłona przeciwbłotna ( Częściowo )

Tylna lewa osłona przeciwbłotna ( Częściowo )

Zdemontować :

Mocowania (2) wnęki kół ( Lewa i prawa )

Mocowania (3) ( W bagażniku )

Mocowanie (4) pod nadwoziem

Mocowania (5)

Wyciągnąć zderzak ciągnąc go do tyłu ( Zachować ostrożność ) .



Rysunek : C5EP046D



Rysunek : C4BP1SWD

Page 2 of 3

407 - C4BG3TF1 - Demontaż - montaż : Zderzak tylny :

2011-03-03

http://127.0.0.1:6090/affiche.do?doc=54235&ref=C4BG3TF1

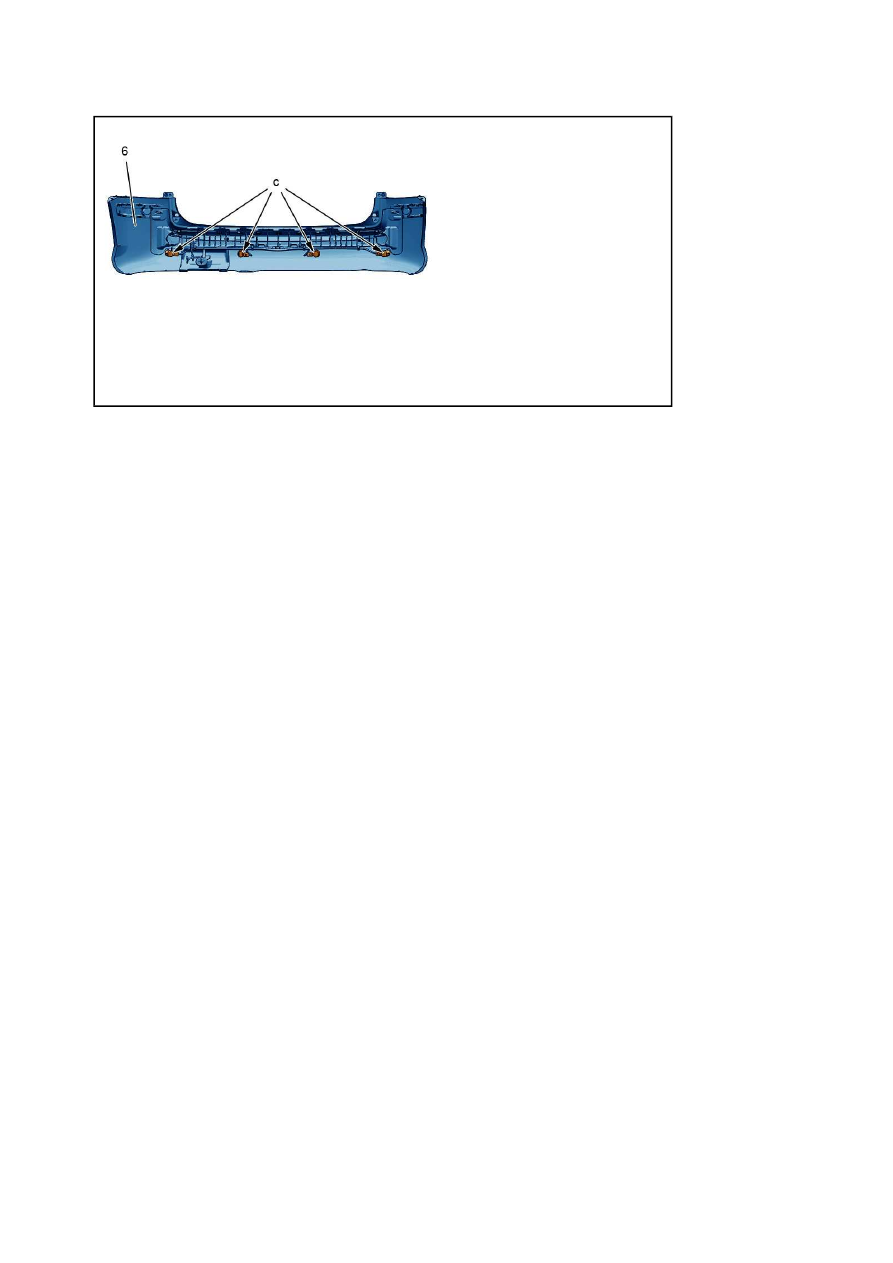

Rozłączyć złącza "c" (*) .
Zdemontować tylny zderzak (6) .

UWAGA : (*) W zależności od wyposażenia .

3. Montaż

Osadzić tylny zderzak (6) .
Podłączyć złącza "c" (*) .
Zamontować zderzak przesuwając go do przodu ( Zachować ostrożność ) .
Postępować w odwrotnej kolejności jak podczas demontażu .
Dokręcić :

Śruby (2) na 1 ± 0,2 danm

Śruby (3) na 1 ± 0,2 danm

Sprawdzić działanie urządzeń elektrycznych (*) .

UWAGA : (*) W zależności od wyposażenia .
