AR68.30-P-4780T

Seitenverkleidung im Fond aus-, einbauen

17.12.02

TYP  211.2

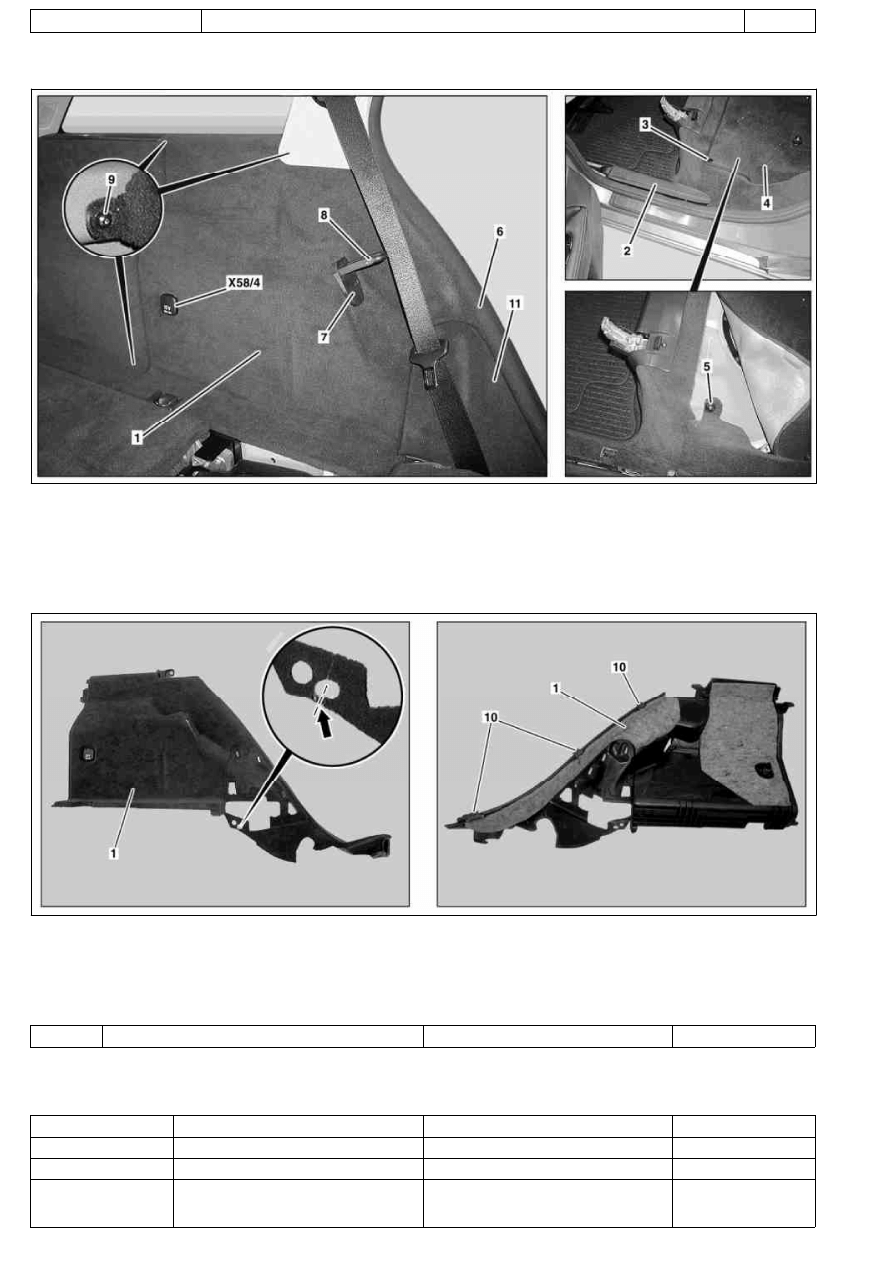

P68.30-2775-09

Dargestellt an der linken Fahrzeugseite

1

Seitenverkleidung

2

Einstiegsleiste

3

Spreizklipp

4

Bodenbelag

9

Schrauben

11

Abdeckung

X58/4

Steckdose Laderaum

5

Mutter

6

Kantenschutz

7

Anschlag

8

Verriegelungsöse

P68.30-2776-08

Dargestellt an der linken Seitenverkleidung

1

Seitenverkleidung Laderaum

10

Halteklammern

Änderungshinweise

8.1.04

Masseleitung der Batterie ab-, anschließen entfernt

e



d



Aus-, Einbauen

1

Fondsitzkissen links und rechts ausbauen

AR91.12-P-1020TB

2

Fondsitzlehne links und rechts umklappen

i

 Siehe Betriebsanleitung.

3

Linke bzw. rechte Abdeckung (11) mit einem
Montagekeil von der Seitenverkleidung
Laderaum (1) abklipsen

l



*110589035900

Copyright DaimlerChrysler AG  19.06.2008 CD-Ausgabe G/01/07 . Dieser WIS-Ausdruck wird nicht vom Änderungsdienst erfasst.

Seite 1

4

Steg an der Seitenverkleidung Laderaum (1)
mit einem scharfen Messer an der
Schnittstelle (Pfeil) durchschneiden

5

Linke bzw. rechte Seitenverkleidung
Laderaum (1) ausbauen

AR68.30-P-1180T

6

Linke bzw. rechte Verkleidung an der C-Säule
ausbauen

AR68.30-P-4490TA

7

Einstiegsleiste (2) am Einstieg hinten mit
einem Montagekeil abklipsen

l



*110589035900

8

Spreizklipp (3) ausbauen

9

Bodenbelag (4) zurückklappen bis die Mutter
(5) zugänglich ist

10

Mutter (5) abschrauben

11

Kantenschutz (6) im Bereich der
Seitenverkleidung Laderaum (1) abziehen

12

Anschlag (7) von der Verriegelungsöse (8)
abziehen

13

Schrauben (9) herausschrauben

14

Seitenverkleidung Laderaum (1) an den
Halteklammern (10) mit einem Montagekeil
von der C-Säule abklipsen

i

 Einbau: Beschädigte Halteklammern (10)

erneuern.

l



*110589035900

15

Seitenverkleidung Laderaum (1) abnehmen
bis die elektrische Steckverbindung an der
Steckdose Laderaum (X58/4) zugänglich ist

16

Elektrische Steckverbindung an der
Steckdose Laderaum (X58/4) trennen und die
Seitenverkleidung Laderaum (1) abnehmen

17

Einbau in umgekehrter Reihenfolge

Montagekeil
