Instrukcja do ćwiczenia laboratoryjnego

z przedmiotu Telefonia internetowa

LABORATORIUM NR 1



Temat ćwiczenia:

Podstawowa konfiguracja centrali IP-PBX

– konfiguracja zakończeń głosowych


I.  Wykonaj przedstawione poniżej zadania.

1)  Skonfiguruj telefon IP.

a)  Zapisz adres MAC telefonu w protokole;
b)  Podłącz otrzymany telefon IP do sieci laboratoryjnej i podłącz zasilanie;
c)  Przywród ustawienia fabryczne telefonu IP;
d)  Ustaw następujące parametry telefonu IP:

  wyłącz automatyczne pobieranie adresu sieciowego,
  adres IP:

10.3.239.2

X

2, gdzie X numer podgrupy,

  maska sieci:

255.255.255.0,

  adres bramy:

10.3.239.254,

  adres serwera DNS:  10.3.57.1;

e)  Sprawdź możliwośd nawiązywania połączenia internetowego za pomocą adresu IP:

  odnajdź w instrukcji telefonu dwa sposoby nawiązywania połączenia za pomocą

adresu IP,

  przetestuj metody nawiązywania połączenia z sąsiednią grupą i zapisz je w

protokole,

  nawiąż połączenie z telefonem wykładowcy: 10.3.239.200. i poinformuj o

zakooczeniu realizacji punktu dwiczenia.

2)  Skonfiguruj bramę GXW4008 (Analog FXS IP Gateway GXW4008).

a)  Odnajdź w instrukcji sposób konfiguracji bramy za pomocą menu głosowego;
b)  Podłącz otrzymany telefon analogowy o portu nr

X

, gdzie

X

 numer podgrupy,

c)  Za pomocą menu głosowego odsłuchaj i zapisz w protokole następujące informacje:

  tryb pobierania adresu,
  adres IP,
  maskę sieci
  adres bramy sieci laboratoryjnej,
  adres serwera DNS;

d)  Odnajdź w instrukcji i zapisz w protokole sposób nawiązywania połączenia:

Telefonia internetowa

– Instrukcja –

2



Lab 1

  pomiędzy telefonami analogowymi, które  zostały podłączone do portów bramy

GXW4008 – przetestuj sposób łącząc się z telefonem podłączonym do portu nr 8;

  za pomocą adresu IP z otrzymanym telefonem IP.

3)  Konfiguracja połączeo telefonicznych z wykorzystaniem centralki IP-PBX (TrixBox)

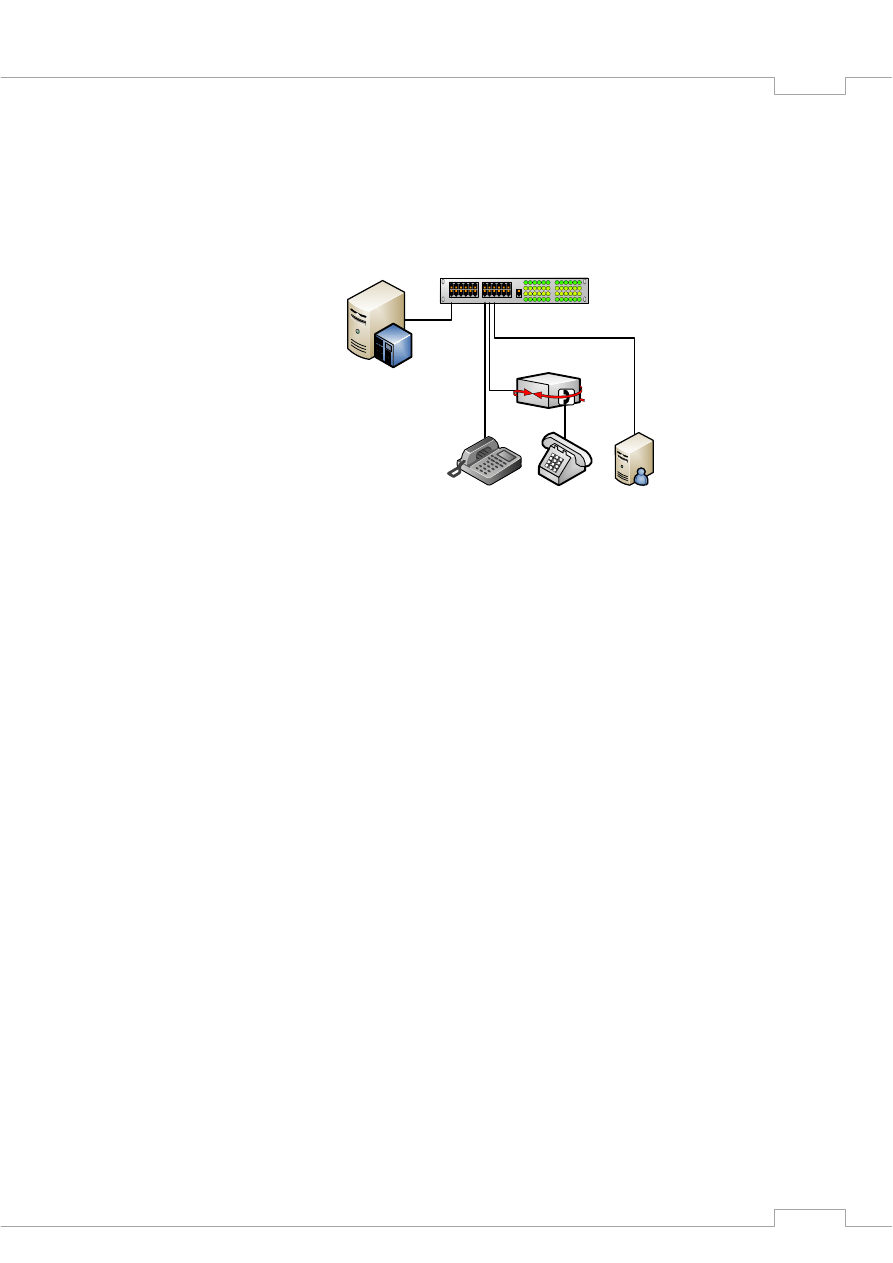

a)  Zbudowad sied tak, jak na rysunku poniżej.







Switch

Centrala

IP-PBX

BT 200

GXW4008

Simens SoftPhone

10.3.239.2

X

0

20

X

1

20

X

2

20

X

3







b)  Przypisad centralce IP-PBX statyczny adres: 10.3.239.2

X

0, gdzie

X

 numer podgrupy;

c)  Na telefonach BT200 włączyd synchronizowanie czasu z usługą NTP oferowaną przez

IP-PBX. Sposób konfiguracji synchronizacji czasu przedstawid w protokole.

d)  Przyłączyd wszystkie telefony do centralki przypisując im numery 20

XY

, gdzie

X

 numer

podgrupy;

Y

kolejne liczby (od 1 do 3) – hasła ustawid takie same jak numery telefonu.

Procedurę konfiguracji przedstawid w protokole;

e)  Przetestowad zestawianie, zawieszanie i przekazywanie („ślepe” i zapowiadane)

połączeo między różnymi typami telefonów – uwagi przedstawid w protokole;

f)  Dodad własną melodię (plik mp3) odgrywaną w czasie zawieszenia połączenia  – sposób

konfiguracji przedstawid w protokole.

4)  Konfiguracja grup abonentów.

a)  Utworzyd i przetestowad grupę odbierającą składającą się z trzech numerów powiązaną

z wybranym telefonem – sposób konfiguracji przedstawid w protokole;

b)  Utworzyd i przetestowad grupę dzwoniącą pod numerem 20

X

5, gdzie

X

 numer

podgrupy, składającą się z trzech telefonów – sposób konfiguracji przedstawid w
protokole.

5)  Konfiguracja poczty głosowej.

a)  Przeprowadzid rekonfigurację lokalnego serwera pocztowego (postfix) w systemie

IP-PBX zgodnie z wytycznymi prowadzącego – sposób konfiguracji przedstawid w
protokole;

b)  Przeprowadzid rekonfigurację telefonów w IPBX ustalając hasło do poczty głosowej oraz

powiadamianie pocztą z załącznikiem – sposób konfiguracji przedstawid w protokole.

c)  Przetestowad nagrywanie, odsłuchiwanie i kasowanie poczty z każdego typu telefonu.



Telefonia internetowa

– Instrukcja –

3



Lab 1

Dane do konfiguracji serwera postfix


Plik /etc/hosts – sprawdzid linię opisującą adres IP PBX


XXX.XXX.XXX.XXX



trixbox1.ita.wat.edu.pl

trixbox1




Plik /etc/resolv.conf: - dopisad linię


nameserver 10.3.57.1



Plik /etc/postfix/main.cf - zmienid wartości parametrów:


myhostname=trixbox1.ita.wat.edu.pl
mydomain=ita.wat.edu.pl
myorigin=trixbox1.ita.wat.edu.pl



Zrestartowanie postixa: /etc/init.d/postfix restart
