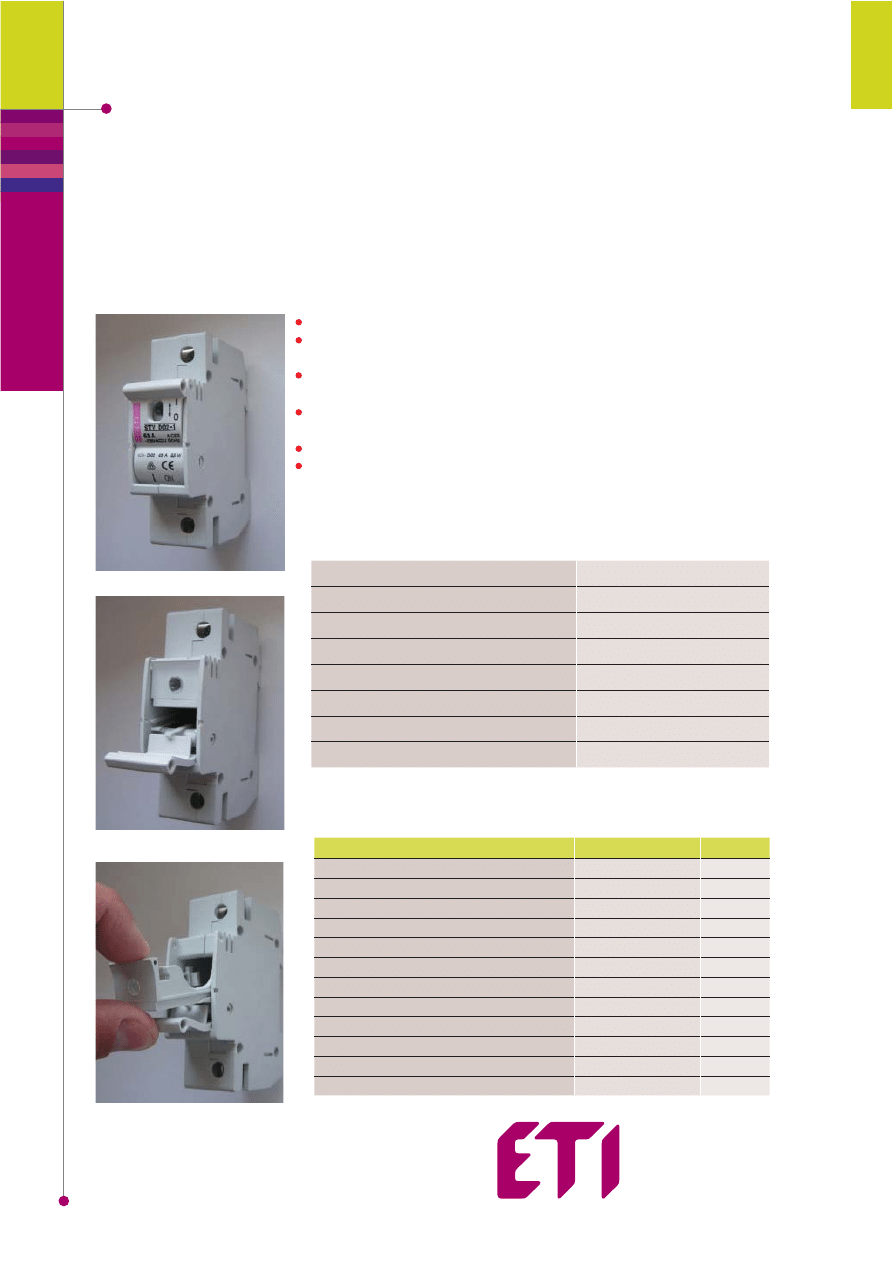

ROZŁĄCZNIK IZOLACYJNY Z BEZPIECZNIKIEM
STV D02
ROZŁĄCZNIK IZOLACYJNY Z BEZPIECZNIKIEM
Zalety:
prąd znamionowy w zależności o zastosowanej wkładki od 2 do 63A
nie zachodzi potrzeba stosowania główek bezpiecznikowych (docisk
zapewnia odpowiedni układ sprężynowy)
brak możliwości dotknięcia części będących pod napięciem podczas
wymiany wkładki
możliwość plombowania w pozycjach wył. lub zał., również bez
włożonej wkładki topikowej
możliwość podłączenia zasilania zarówno „z góry” i „z dołu”
zastosowanie rozłącznika z wkładką bezpiecznikową umożliwia
selektywną współpracę z wyłącznikami instalacyjnymi nadmiarowo-
prądowymi.
Typ
Nr kodowy
Pakowanie
STV D02 1p
02271001 05430310
12
STV D02 2p
02271002 05430320
5
STV D02 3p
02271003 05430330
1
STV D02 1p + N
02271004 05430340
5
STV D02 3p + N
02271005 05430350
3
Wstawka kalibrowa 20A
02243010 05430360
5
Wstawka kalibrowa 25A
02243011 05430370
5
Wstawka kalibrowa 35A
02243012 05430380
5
Wstawka kalibrowa 50A
02243013 05430390
5
Wstawka redukcyjna D01-STV D02 – 6A zielona
02243018 .
20
Wstawka redukcyjna D01-STV D02 – 10A czerwona
02243019 .
20
Wstawka redukcyjna D01-STV D02 – 16A szara
02243020 .
20
Rozłącznik izolacyjny z bezpiecznikiem STV D02 jest aparatem z wymienną wkładką topikową
zabezpieczającym instalacje elektryczne. Poprzez wykorzystanie małogabarytowego systemu
wkładek topikowych D0 (D01 i D02) jest urządzeniem o uniwersalnym zastosowaniu. Pozwala to
wykorzystać wkładki topikowe o prądzie znamionowym od 2 do 63A bez potrzeby zmiany samego
aparatu. Wymianie ulegają jedynie wstawki kalibrujące. W przypadku zastosowania wkładek D01
wystarczy jedynie doposażyć „szufladkę”, w której znajduje się wkładka, o wstawkę redukcyjną
D01-STV D02.
Dane techniczne:
Napięcie znamionowe U
N
230/400 V AC, 110 V (2p) DC
Liczba biegunów
1p, 2p, 3p, 1p+N, 3p+N
Napięcie znamionowe izolacji U
I
500V
Znamionowe napięcie udarowe izolacji U
d
8 kV
Pojemność zacisków
1 – 35mm
2
Kategorie pracy
AC 22B, AC 23B (35A), DC 22B
Znamionowa zdolność zwarciowa
50 kA
Sposób montażu
TH 35
Dane do zamówień:
STV D01 1p
Rozłącznik otwarty
Wysunięta „szufladka”
do umieszczenia wkładki
topikowej
