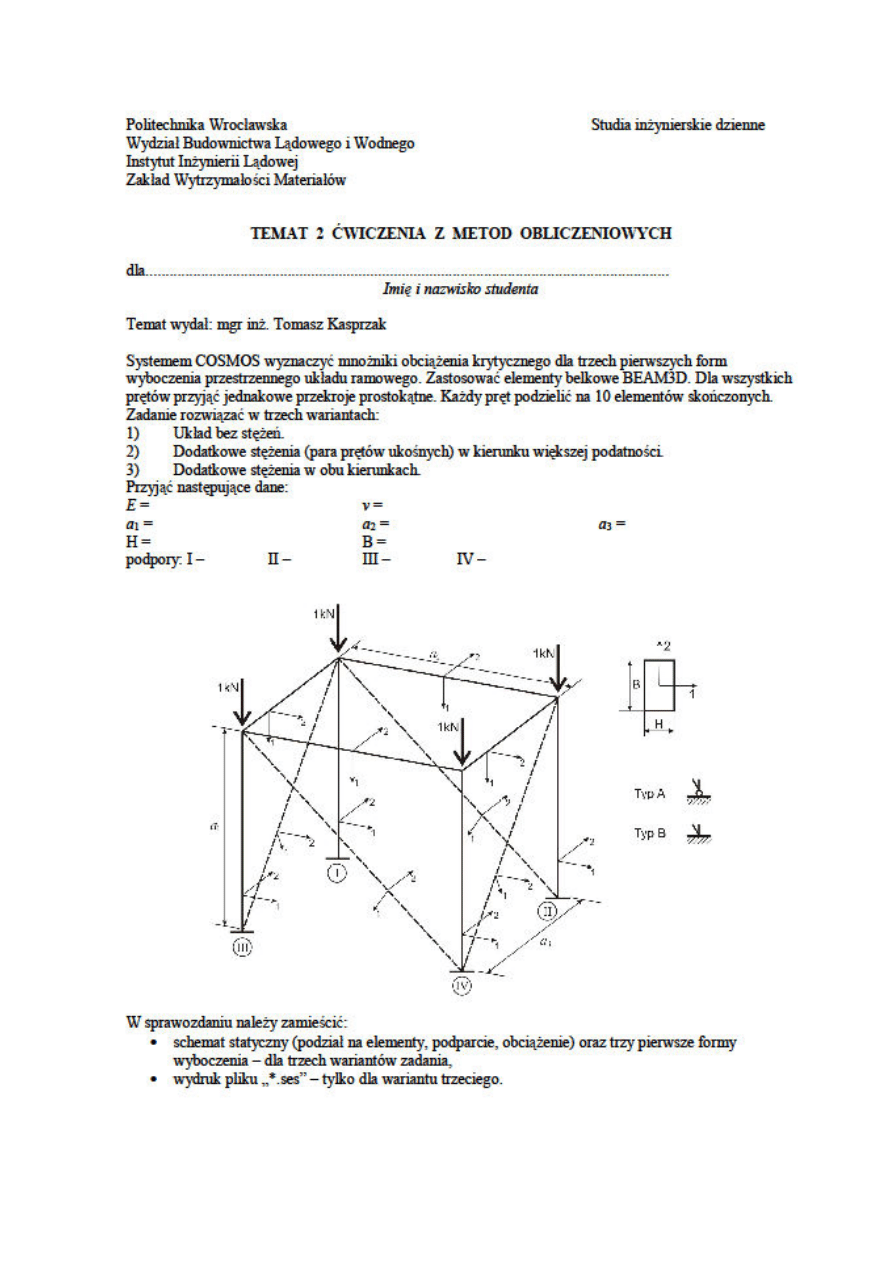

Krystian Kaczorowski

Grupa: Środa P 13-15

Temat nr: 65

42GPa





   0,22

5,0 m





    6,2 m





          3,9 m

0,32 m





   0,29 m

          B                  A                    B                    A





2



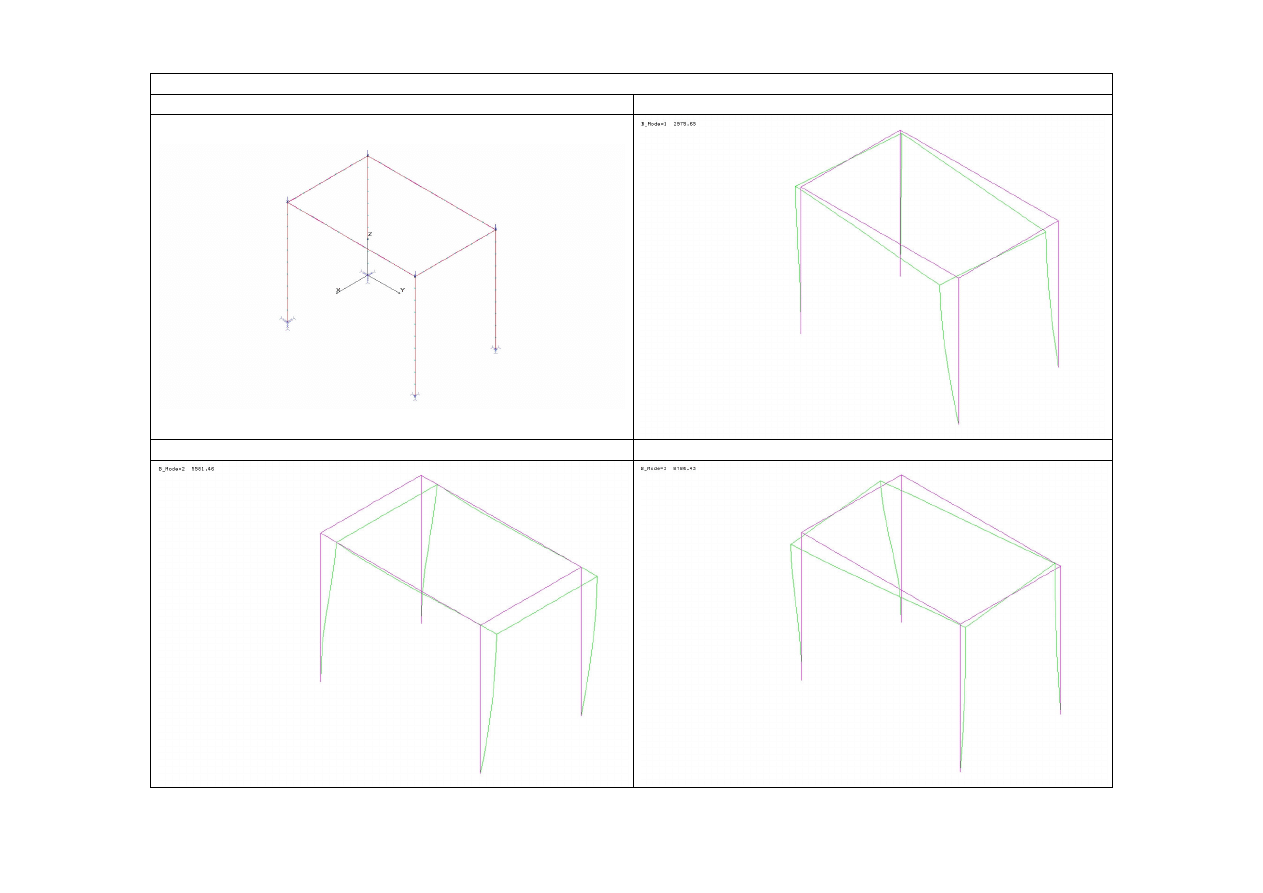

I WARIANT – BEZ ST

ĘŻEŃ

Schemat statyczny

1. Forma wyboczenia





2. Forma wyboczenia

3. Forma wyboczenia









3




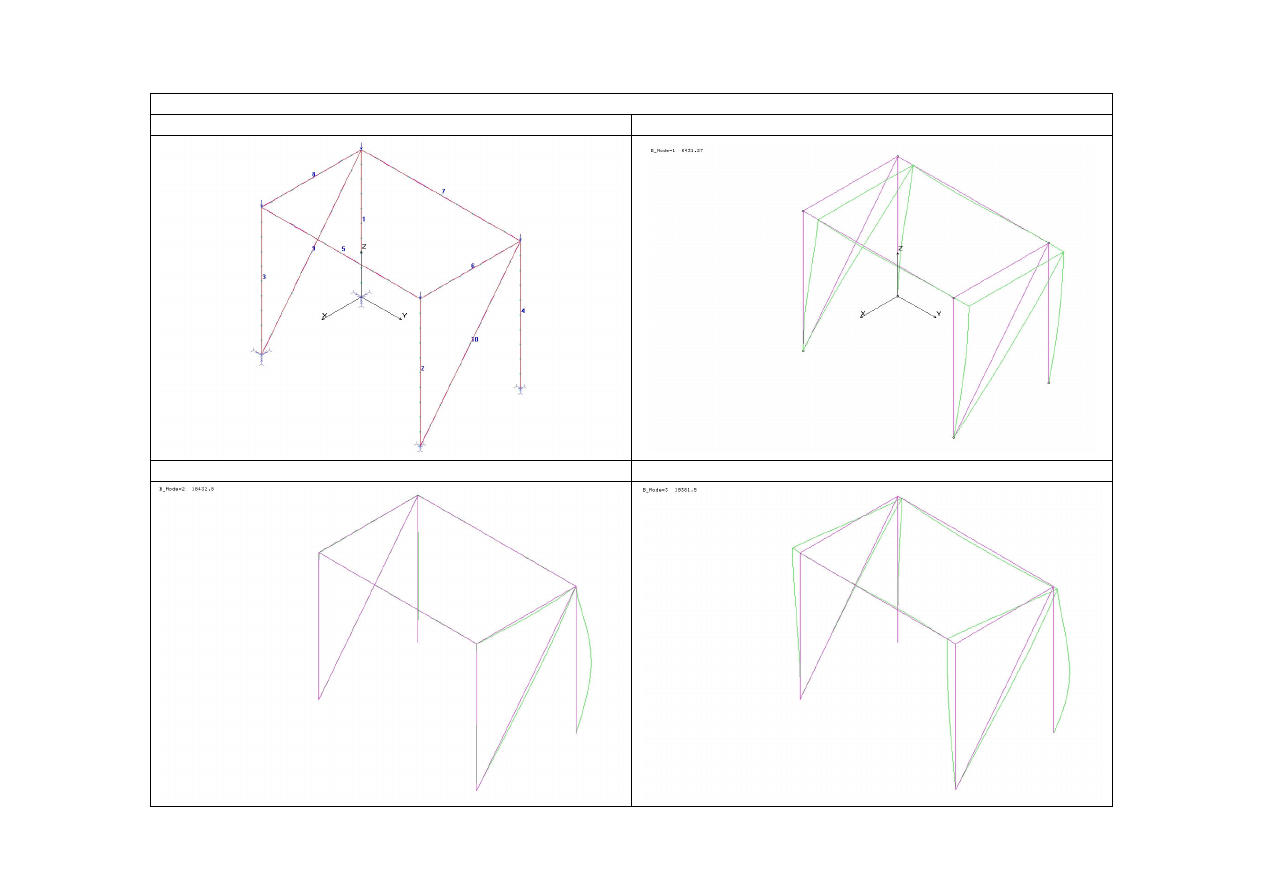

II WARIANT – JEDNA PARA ST

ĘŻEŃ

Schemat statyczny

1. Forma wyboczenia





2. Forma wyboczenia

3. Forma wyboczenia







4





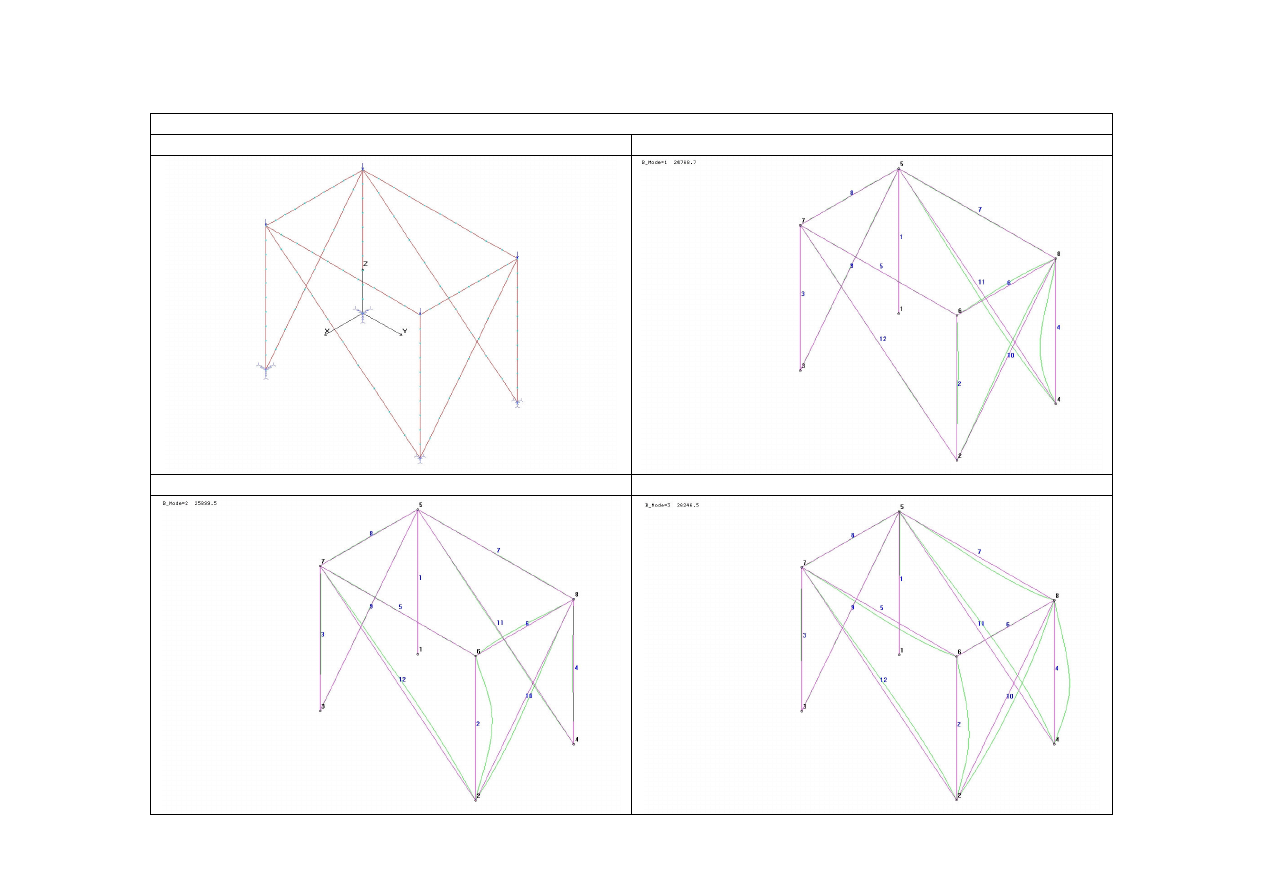

III WARIANT – DWIE PARY ST

ĘŻEŃ

Schemat statyczny

1. Forma wyboczenia





2. Forma wyboczenia

3. Forma wyboczenia







5

PLIK SESYJNY – III WARIANT:


PT,1,0,0,0
PT,2,3.9,6.2,0
PT,3,3.9,0,0
PT,4,0,6.2,0
CREXTR,1,4,1,Z,5
CRLINE,5,7,6
CRLINE,6,6,8
CRLINE,7,8,5
CRLINE,8,5,7
EGROUP,1,BEAM3D,0,0,0,0,0,0,0,0
MPROP,1,EX,42E6
MPROP,1,NUXY,0.22
BMSECDEF,1,1,1,1,9,0.29,0.32,0,0,0,0,0,0,0
M_CR,1,1,1,3,10,1,3
M_CR,2,2,1,3,10,1,4
M_CR,3,3,1,3,10,1,1
M_CR,4,4,1,3,10,1,2
M_CR,5,5,1,3,10,1,5
M_CR,6,6,1,3,10,1,7
M_CR,7,7,1,3,10,1,7
M_CR,8,8,1,3,10,1,6
NMERGE,1,96,1,0.0001,0,1,0
DPT,1,AL,0,3,2
DPT,2,AU,0,4,2,
FPT,5,FZ,-1,8,1
A_BUCKLING,3,S,100,0,0,0,1E-005,0,1E-006,0,0,0,0,0
CRLINE,9,5,3
CRLINE,10,8,2
M_CR,9,9,1,3,10,1,8
M_CR,10,10,1,3,10,1,5
NMERGE,1,118,1,0.0001,0,1,0
CRLINE,11,5,4
CRLINE,12,7,2
M_CR,11,11,1,3,10,1,7
M_CR,12,12,1,3,10,1,5
NMERGE,1,140,1,0.0001,0,1,0



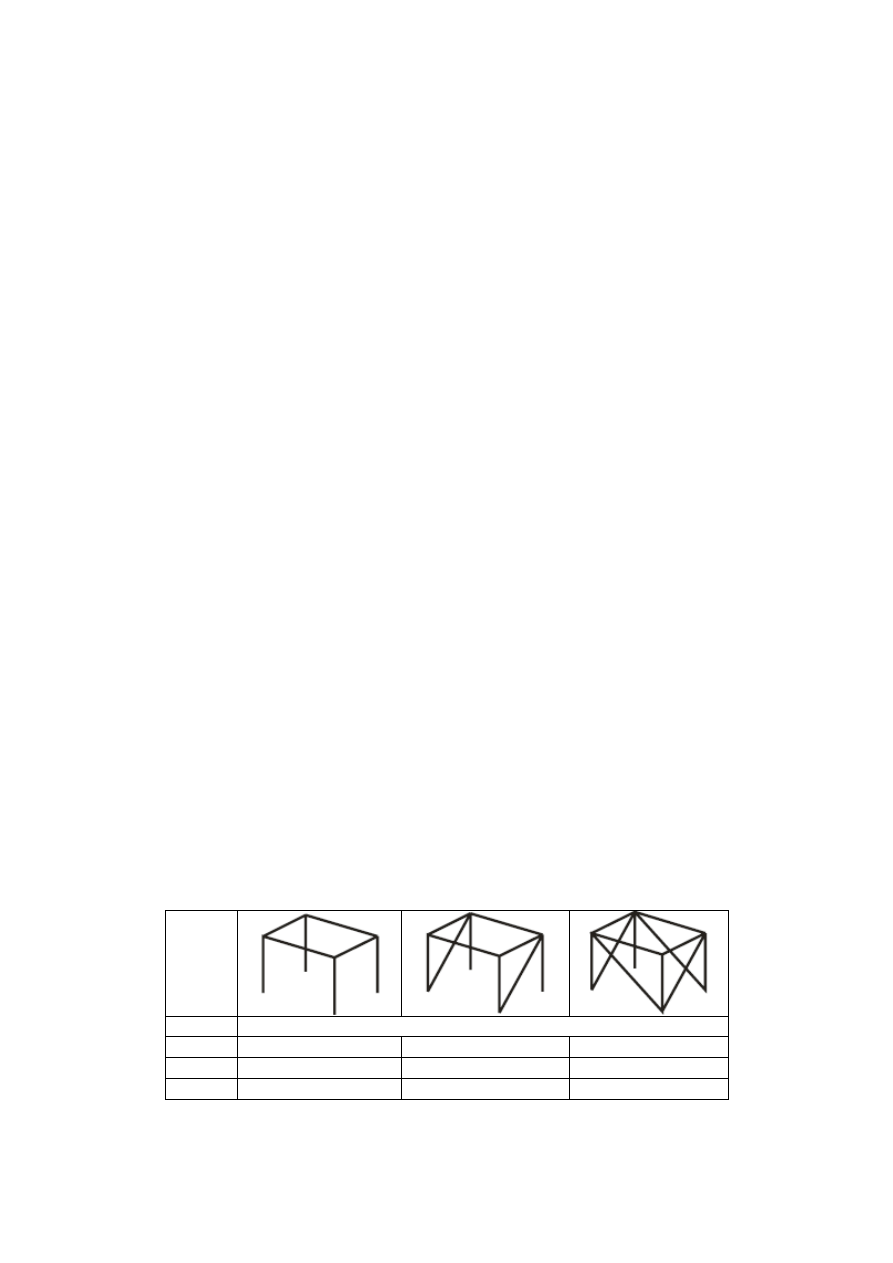

ZESTAWIENIE OBCI

ĄŻEŃ KRYTYCZNYCH:



Wariant







Forma

P kr [kN]

1

2975,65

6431,27

20768,7

2

5581,46

18432,8

25899,5

3

8780,43

19381,5

26246,5
