Wykład #7



Przenikanie w aksonometrii



W wykładzie rozwiążemy kilka przykładów przenikania brył a aksonometrii ukośnej. Metoda postępowania w
tego typu zadaniach w aksonometrii prostokątnej jest identyczna.

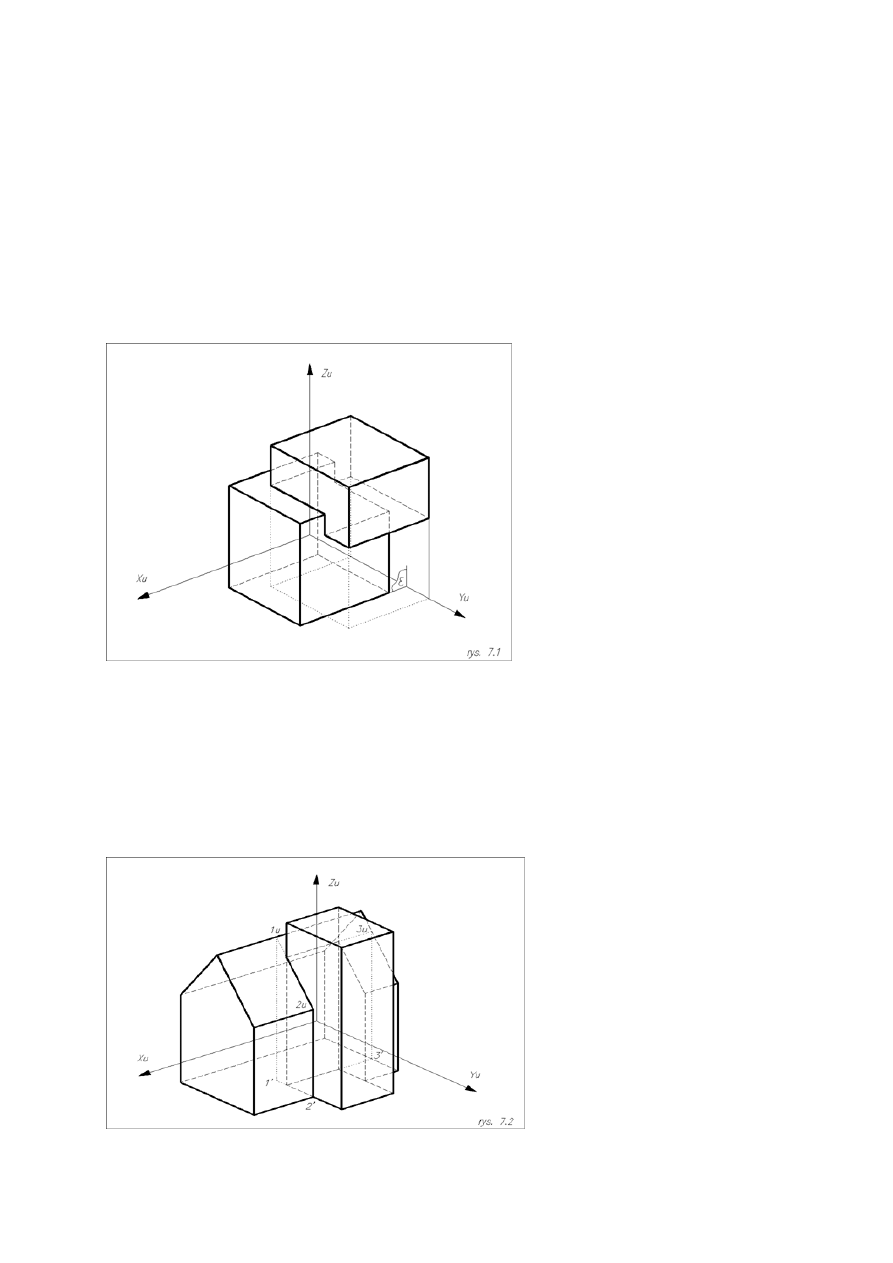

Przykład 1



Znaleźć linię przenikania dwóch prostopadłościanów.





Prowadzimy płaszczyzny pomocnicze

ε

 równoległe do kierunków krawędzi bocznych obu brył. W tym

przypadku wystarczą dwie płaszczyzny pomocnicze, pionowe, przeprowadzone przez krawędzie jednej bryły i
przebijające drugą bryłę.



Zauważmy, że krawędź k pomiędzy dwoma płaszczyznami pionowymi np.

α

 i

β

 jest prostą pionową

wychodzącą z punktu przecięcia rzutów obu płaszczyzn (

α



I



β



I

) k

I.



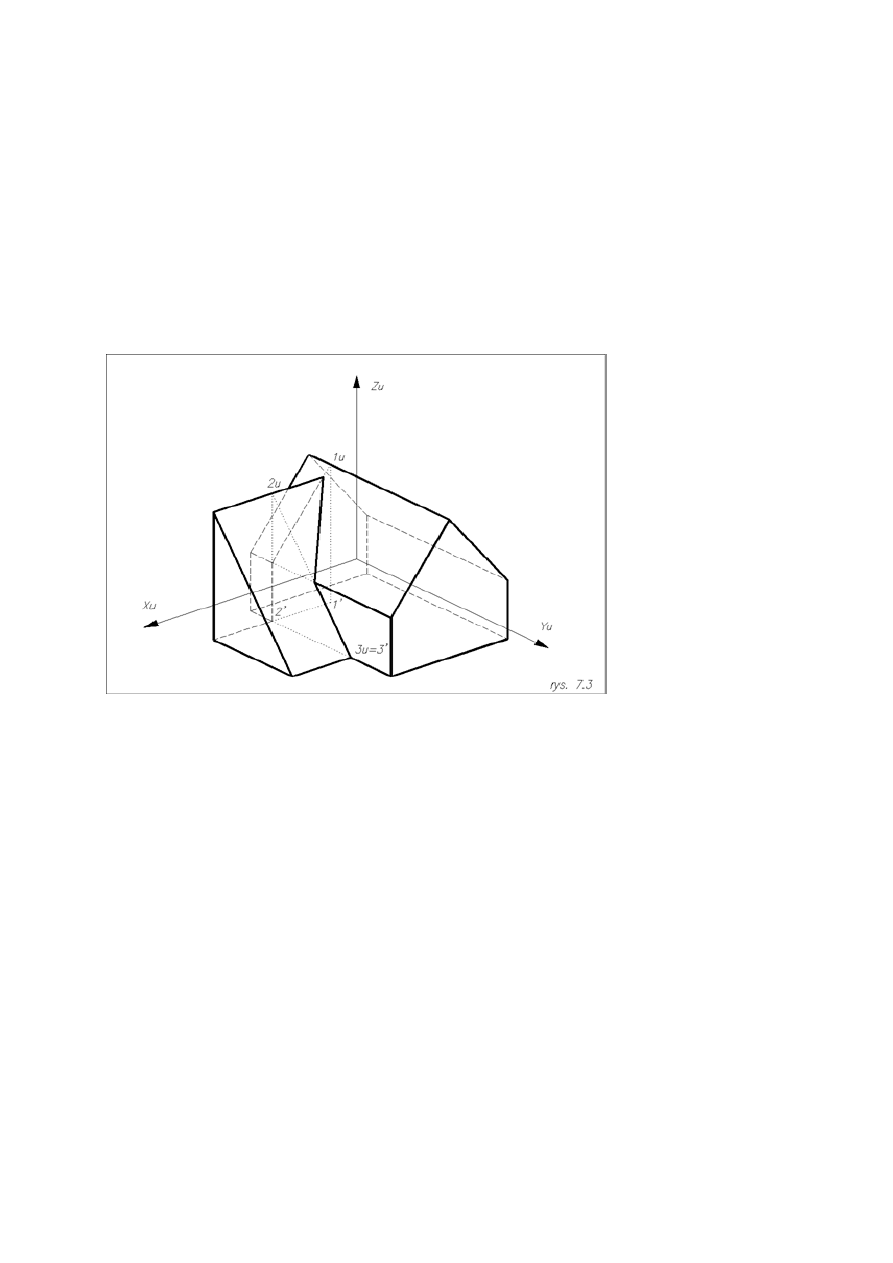

Przykład 2





Zbadać linię przenikania domku z kominem.



Potrafimy znaleźć krawędź pomiędzy pionowymi płaszczyznami

α



β

 , jest to krawędź k istniejąca na odcinku

ograniczonym powierzchniami ścian bocznych ( odcinek 23 ) . Natomiast szukając punktu A, który wyznaczy
krawędź dachu z kominem możemy posłużyć się dwoma sposobami. Pierwszym niech będzie poprowadzenie
płaszczyzny

β

 i zbadania jej krawędzi z dachem ( punkty 1 na kalenicy c oraz punkt 2 ). Drugim niech będzie

poprowadzenie płaszczyzny pionowej

χ

 i znalezienie jej krawędzi z dachem przy pomocy punku 3. W tego typu

zadaniach prowadzimy płaszczyzny rzutujące przez krawędzie jednej bryły , które przebijają drugą bryłę.





Przykład 3



Skonstruować linię przenikania dwóch graniastosłupów





Tylna ściana graniastosłupa przenikającego się z domkiem jest pionowa i linię przenikania rozwiązujemy tak,
jak w zadaniu poprzednim przy pomocy punktu przebicia z kalenicą 1 ( wyznaczamy punkt A) . Następnie
prowadzimy płaszczyznę rzutującą

β

 przez ścianę domku i szukamy krawędzi z pochyłym graniastosłupem przy

pomocy punktów 2 i 3. Krawędź A 4 traktujemy jako wynikową.
