Instalacja i konfiguracja D-Link DI-524 Wireless G Router




W zestawie znajdziemy:
- router D-Link DI-524 Wireless G
- kabel Ethernet tzw. skrętka (CAT5 UTP)
- zasilacz sieciowy
- stópki do postawienia rutera
- płytę z oprogramowaniem

Router D-Link DI-524 posiada wbudowany port WAN, który umożliwia nam podłączenie
zewnętrznego modemu od naszego dostawcy internetu. W tym poradniku skorzystam z

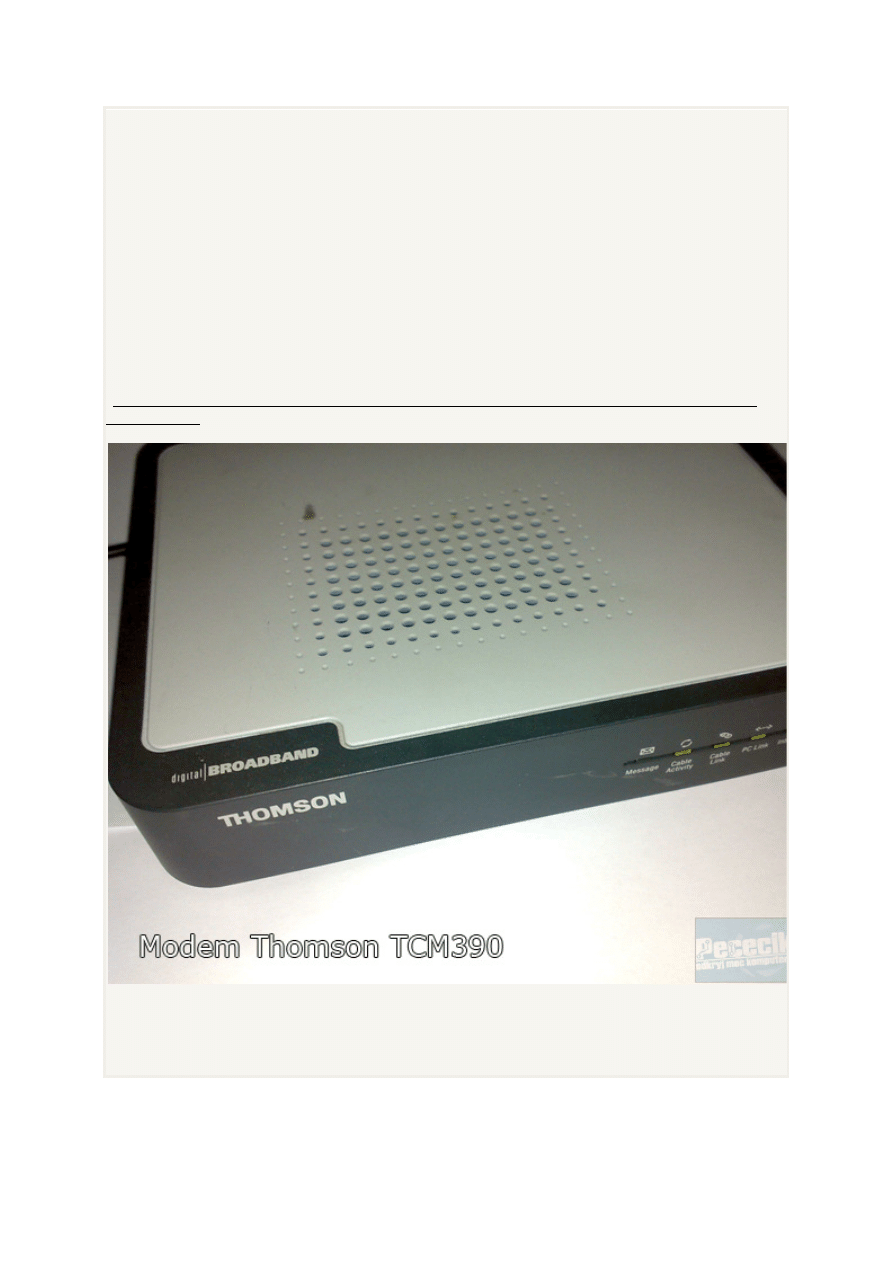

łącza Chello Easy 2Mb i modemu Thomson TCM390.

W przypadku łącz Neostrady czy Netii wymagany jest modem z portem Ethernet
(standardowo TPSA i Netia dołączają modemy USB tych modemów nie podłączymy do
tego routera).


Instalacja:

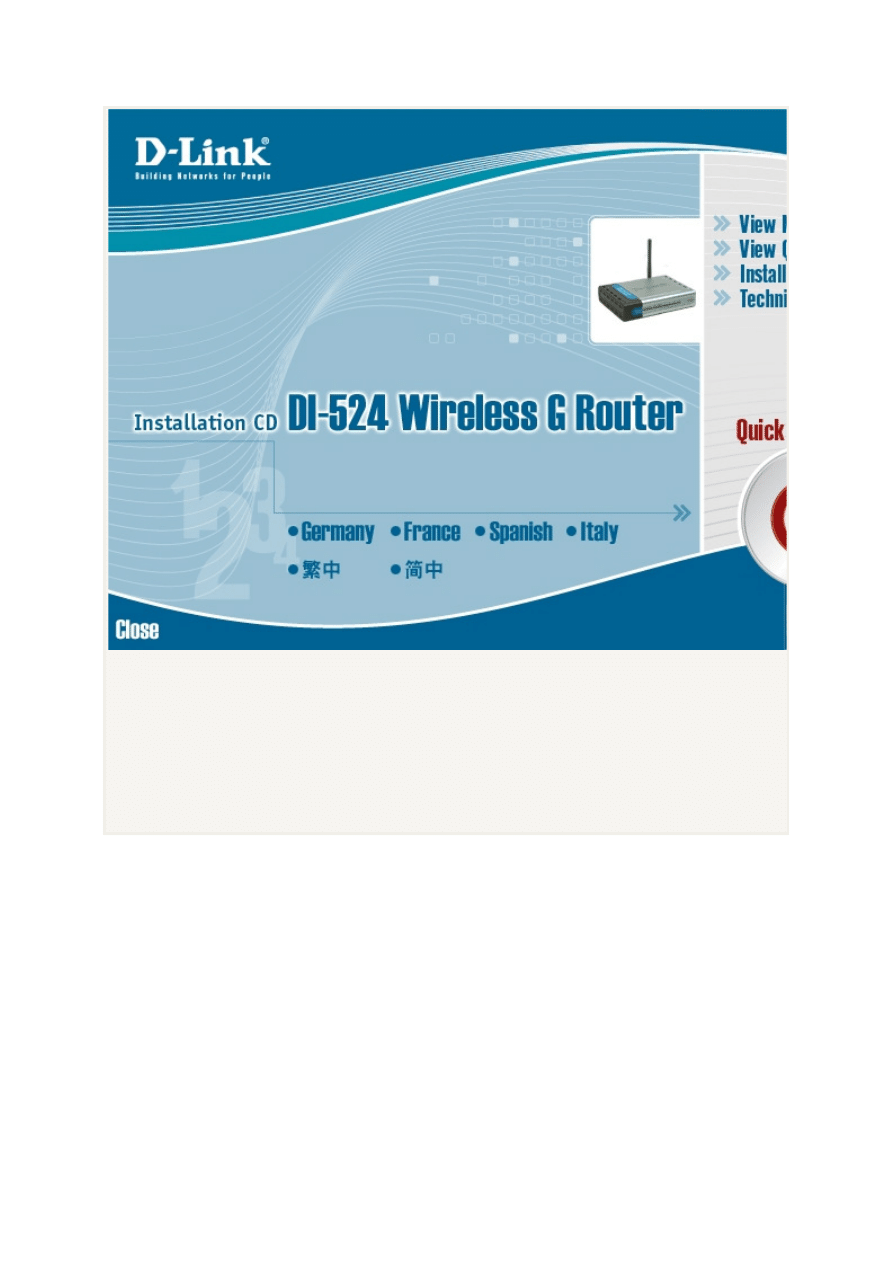

Przed podłączeniem i konfiguracją routera, producent poleca instalacje komponentów
znajdujących się na na płycie CD, w tym celu wkładamy krążek CD do napędu po
uruchomieniu się autostartu, klikamy na START


Po zakończeniu instalacji możemy przystąpić do połączenia naszego routera.
Do tego celu możemy użyć dołączonego kabla Ethernet lub np. karty sieciowej Pentagram
horNET WiFi USB (opis instalacji ten karty dostępny jest

tutaj

). Równie dobrze moa

skorzystać z innego typu kart WiFi.

Podłączenie urządzeń:

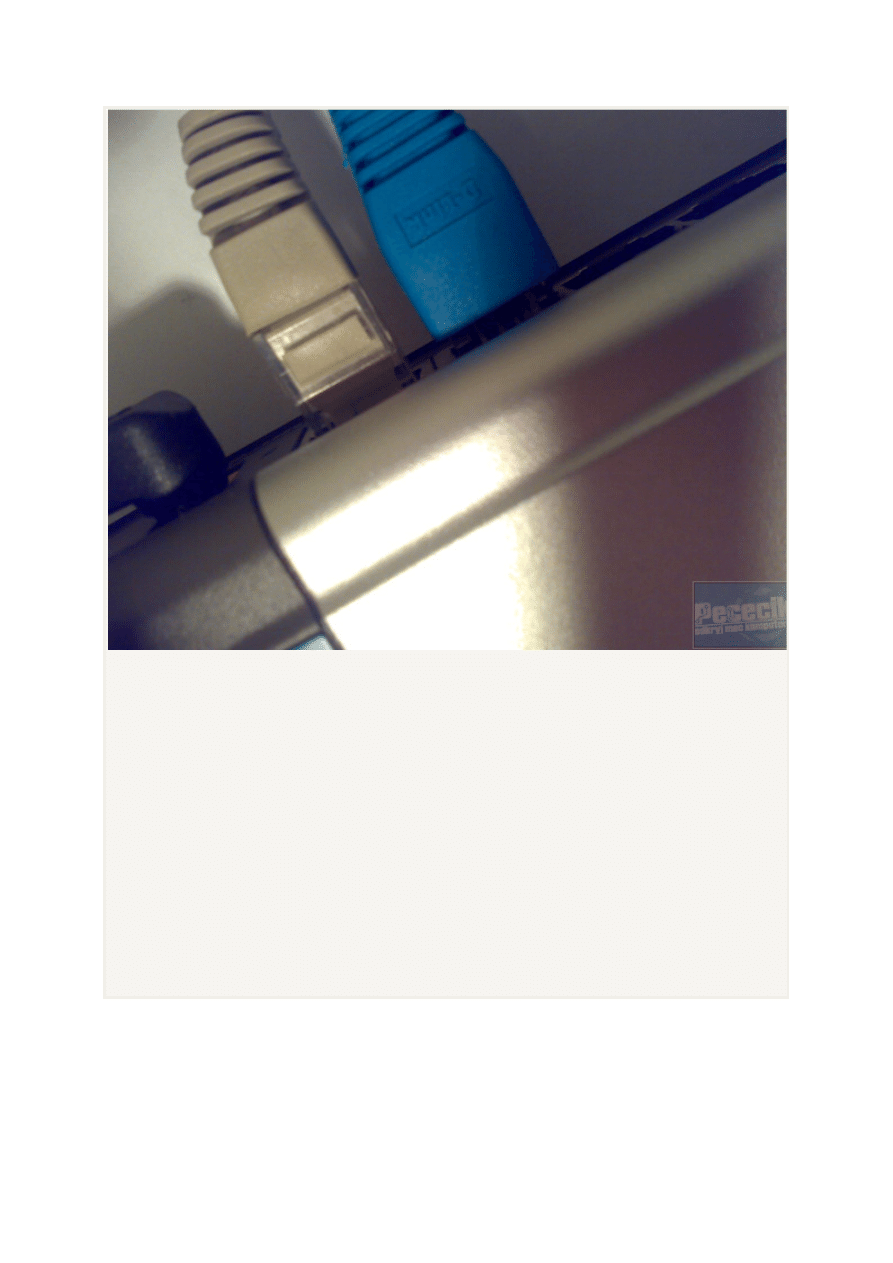

Nasz modem (w tym przypadku Thomson TCM390) kablem UTP (skrętka) podłączamy do
porty WAN w naszym routerze (jest to port najbliżej wtyczki od zasilacza, na zdjęciu
kabel koloru białego).


Po tej czynności podłączamy zasilanie do naszego routera oraz resetujemy modem
(można to zrobić poprzez odłączenie i ponowne podłączenie zasilania) ma to na celu
ponowne wysłanie zapytania o przydzielenie IP.

Obok porty WAN do którego przed chwilą podłączyliśmy modem, znajdują się jeszcze 4
takie same wtyczki oznaczone kolejno numerkami od 1 do 4, jest to zbudowany w router
switch który służy do podłączenia większej ilości komputerów przy użyciu kabla.

Wybieramy sobie odpowiednią wtyczkę (tak naprawdę nie ma znaczenia którą
wybierzemy, ja jednak proponuje wtyczkę numer 1), podłączamy do niej kabel UTP który
był dołączony do routera (na zdjęciu wyżej kabel koloru niebieskiego) drugą końcówkę
kabla podłączamy do karty sieciowej w naszym komputerze.

Standardowo router ustawiony jest na dynamiczne przydzielanie IP, w tym przypadku
nasze połączenie sieciowe musi być ustawione, aby automatycznie pobierał adres IP. W
tym celu przechodzimy do:
Panel sterowania / Połączenia sieciowe / wybieramy nasze połączenie sieciowe i
klikamy PPM wybierając Właściwości




Na liście wyszukujemy Protokół internetowy (TCP/IP) i klikamy Właściwości, w
nowo otwartym oknie ustawiamy wszystko jak na rysunku.




Teoretycznie tyle wystarczy, aby internet działał na naszym komputerze podłączonym za
pomocą kabla.

Konfiguracja WiFi (szyfrowanie typu WEP):
UWAGA: konfiguracji routera może dokonać tylko osoba mająca bezpośrednie połączenie
z routerem, osoba która dopiero chce się połączyć z routerem za pośrednictwem WiFi, nie
będzie mogła włączyć ustawień.

Otwieramy naszą przeglądarkę internetową, w pasku adresu wpisujemy 192.168.0.1 i
klikamy Enter.

Logujemy się jako:
Login: admin
Hasło: admin
Są to standardowe dane które należy zmienić przy pierwszym logowaniu.

Po zalogowaniu przechodzimy do menu Wireless.
Wireless - zaznaczamy na Enabled,
w polu Network ID(SSID) wpisujemy SSID naszej sieci (np. nazwę),
przy opcji Channel wybieramy ilość dostępnych kanałów (taka ilość komputerów będzie
mogła się połączyć naraz z naszym routerem), w przypadku małych sieci domowych w
których mamy np. tylko 2 komputery ustawiamy na 2.
Authentication Type ustawiamy na Both,
Przy opcji WEP Encryption możemy wybrać 64 Bit lub 128 Bit, choć moim zdaniem w
zupełności wystarczy 64.
Key Mode wybieramy HEX, oraz zaznaczamy WEP Key 1 obok wpisując kod dostępu do
routera (ten kod będą musieli podać użytkownicy chcąc się połączyć z naszą siecią),
minimum 10 znaków typu 0~9, A~F, or a~f.

Klikamy Apply i czekamy na reset routera.




Teraz wystarczy skonfigurować odpowiednio kartę sieciową, przykład konfiguracji na
podstawie karty Pentagram horNET WiFi USB dostępny jest

tutaj
