Rok Akademicki 2013/2014 r.



Budownictwo
Semestr VIII










Mechanika Konstrukcji

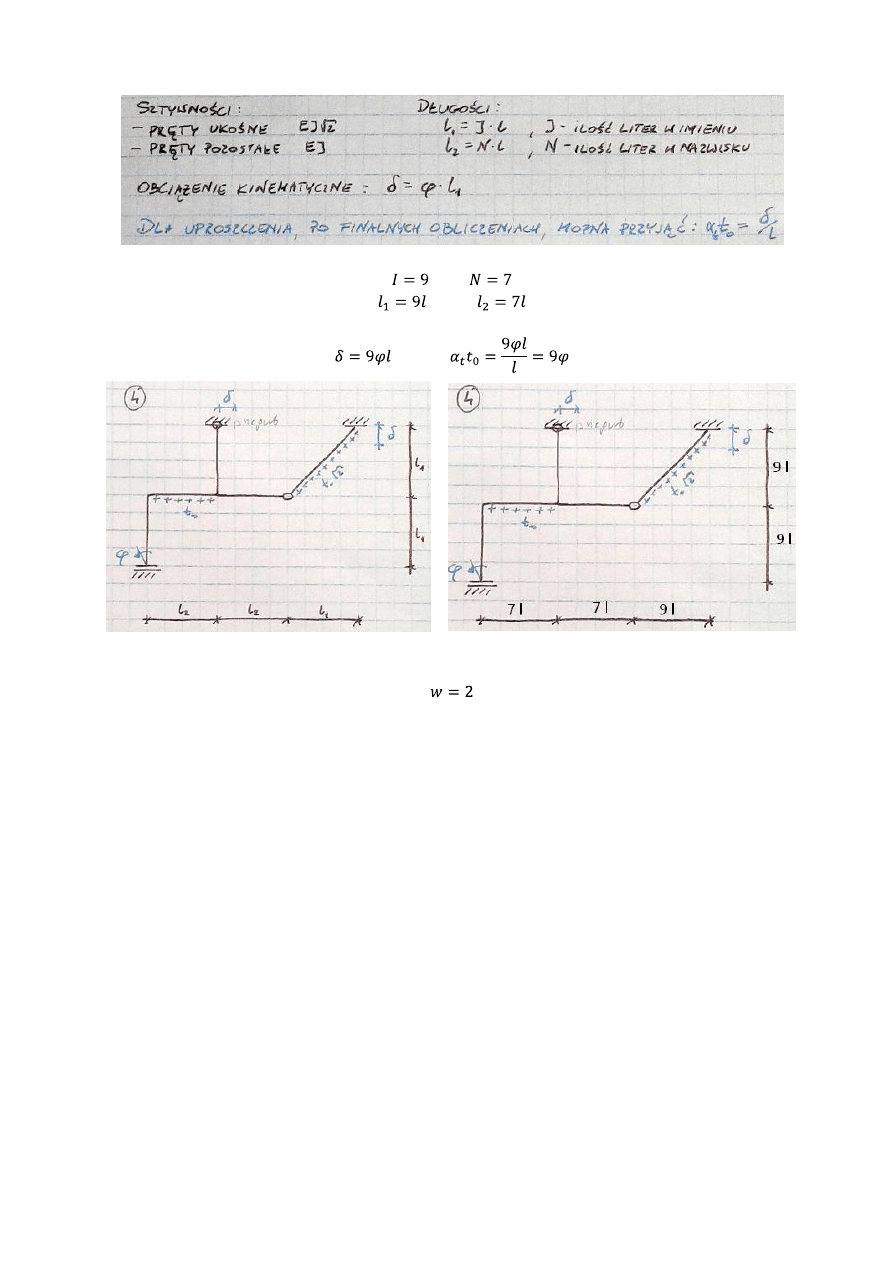

Projekt III

Metoda przemieszczeń

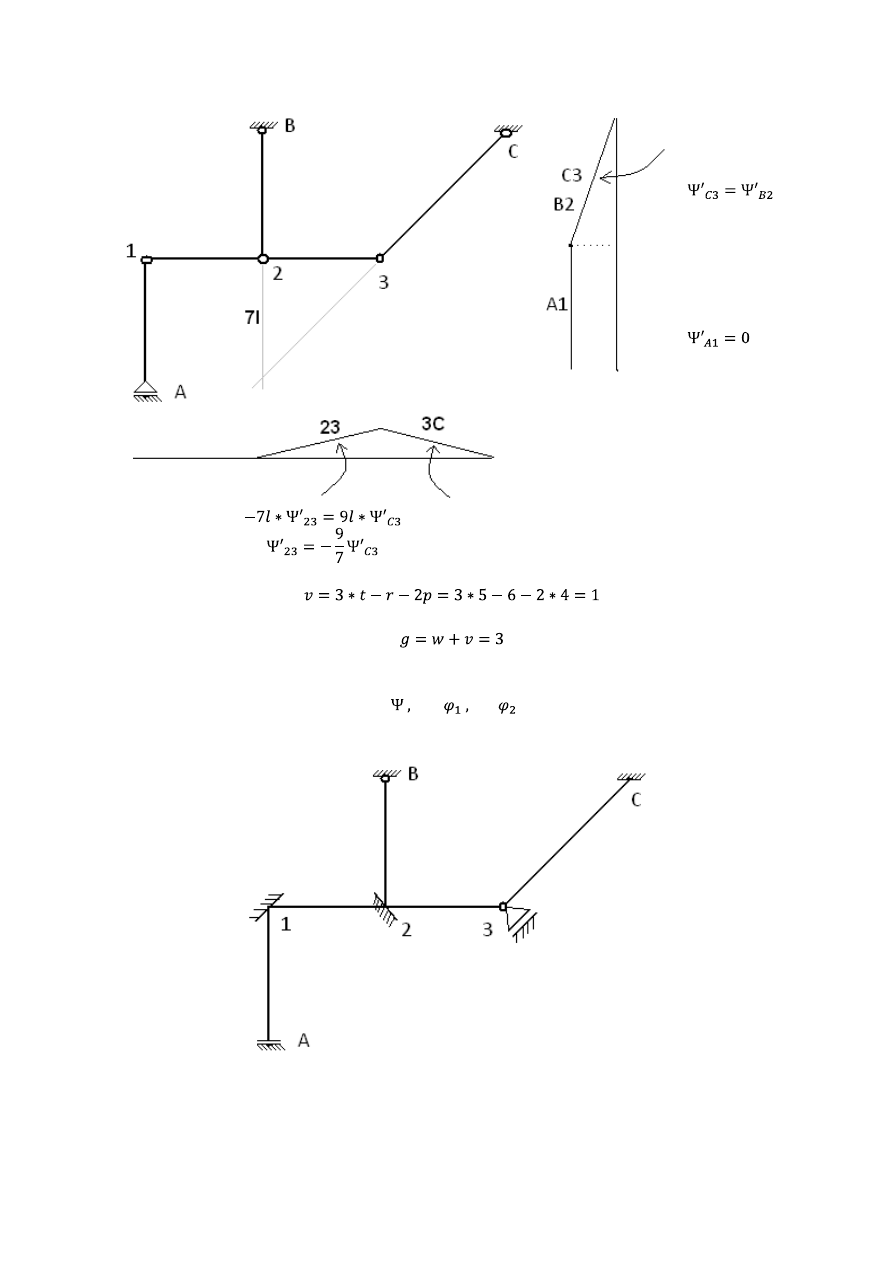

Łańcuch kinematyczny:
































Niewiadome:




Układ podstawowy:

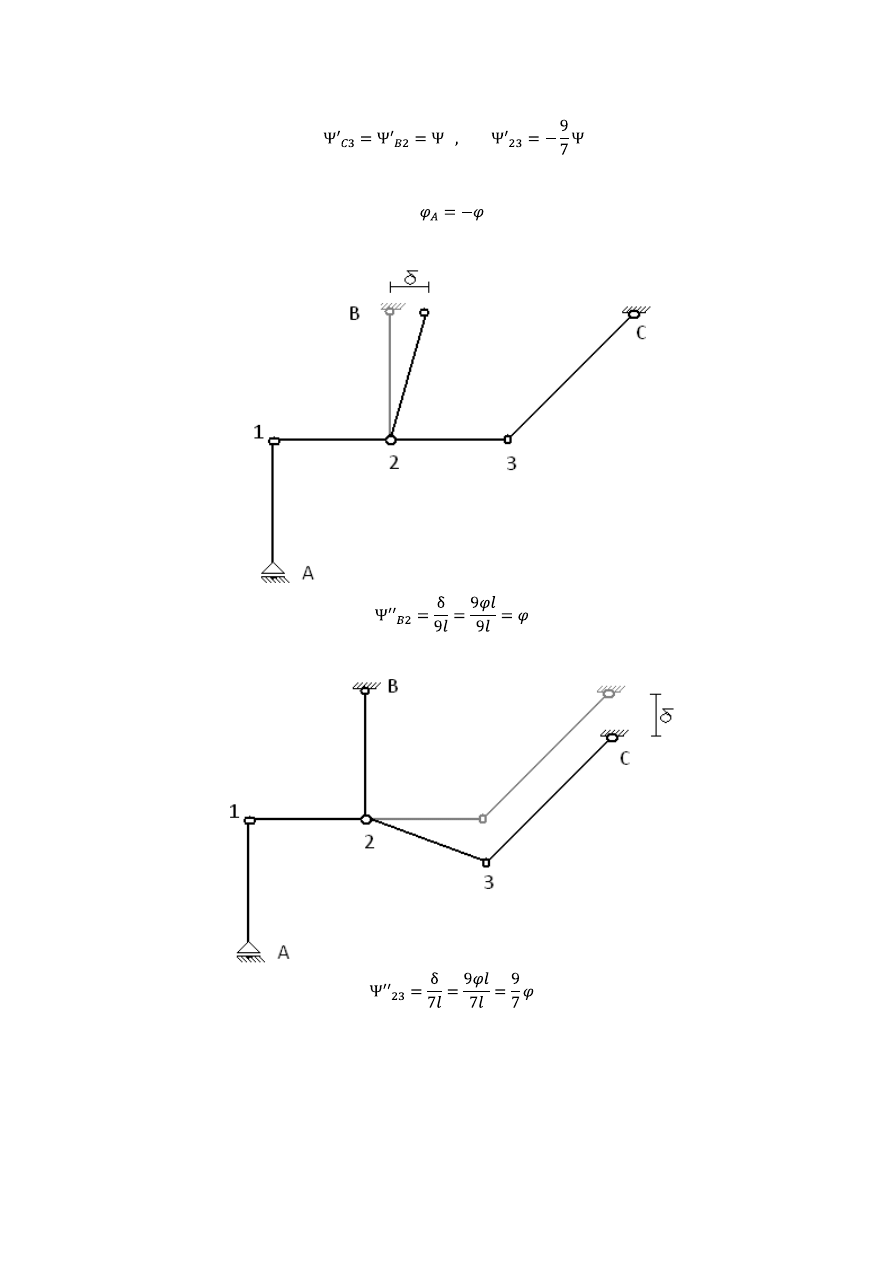

Obroty prętów z planu przemieszczeń:




Obrót podpory A:




Przesuw podpory B:






Przesuw podpory C:

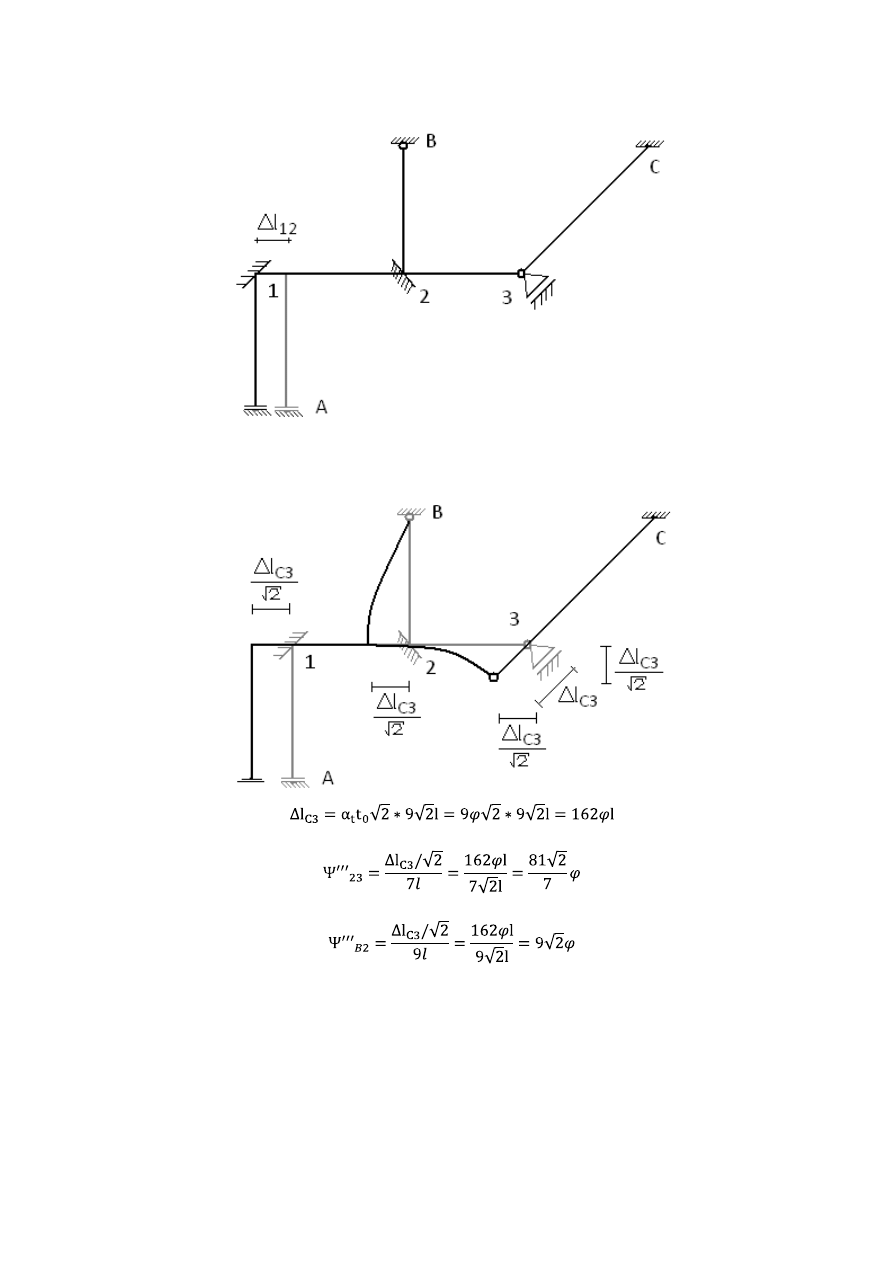

Obciążenie temperaturą pręta 1-2:



Wydłużenie pręta 1-2 nie wywołuje obrotu żadnych prętów.


Obciążenie temperaturą pręta C-3:

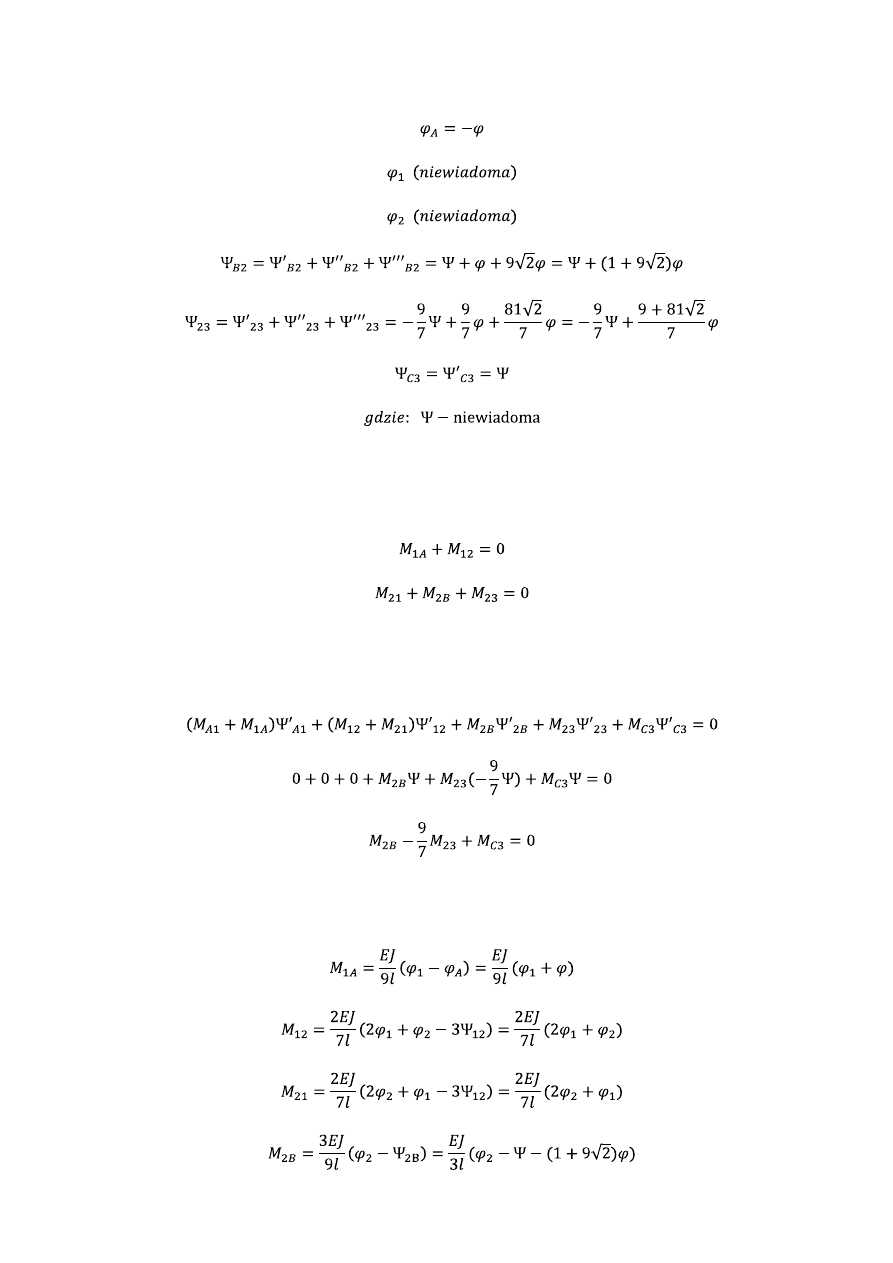

Podsumowanie:





























Pozostałe obroty węzłów i prętów są zerowe.


Równania równowagi:


-

suma momentów w węźle 1:





- suma

momentów w węźle 2:









- praca wirtualna:















Wzory transformacyjne:

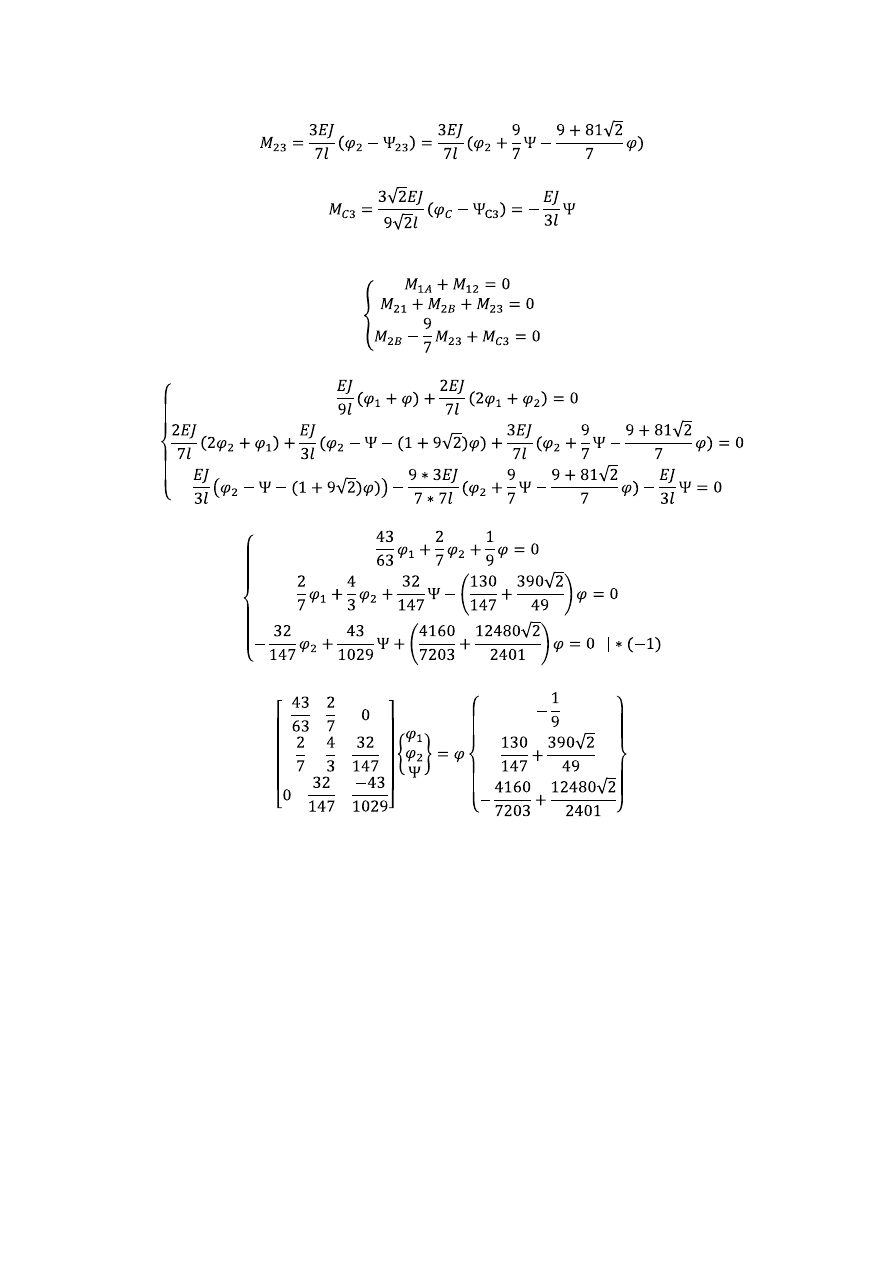

Podstawienie do

układu równań

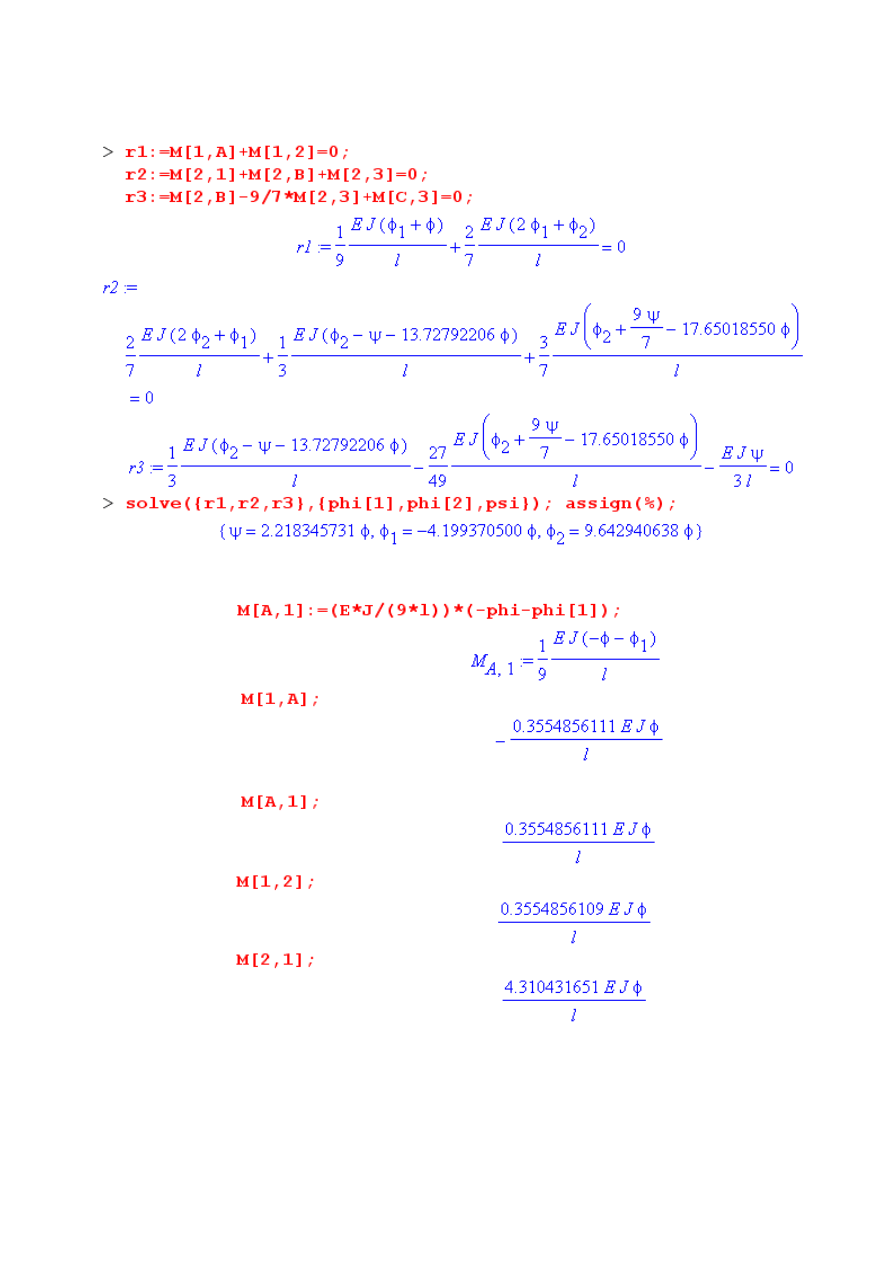

 (dalsze obliczenia

wykonano za pomocą programu Maple)
















Wyznaczenie niewiadomych:

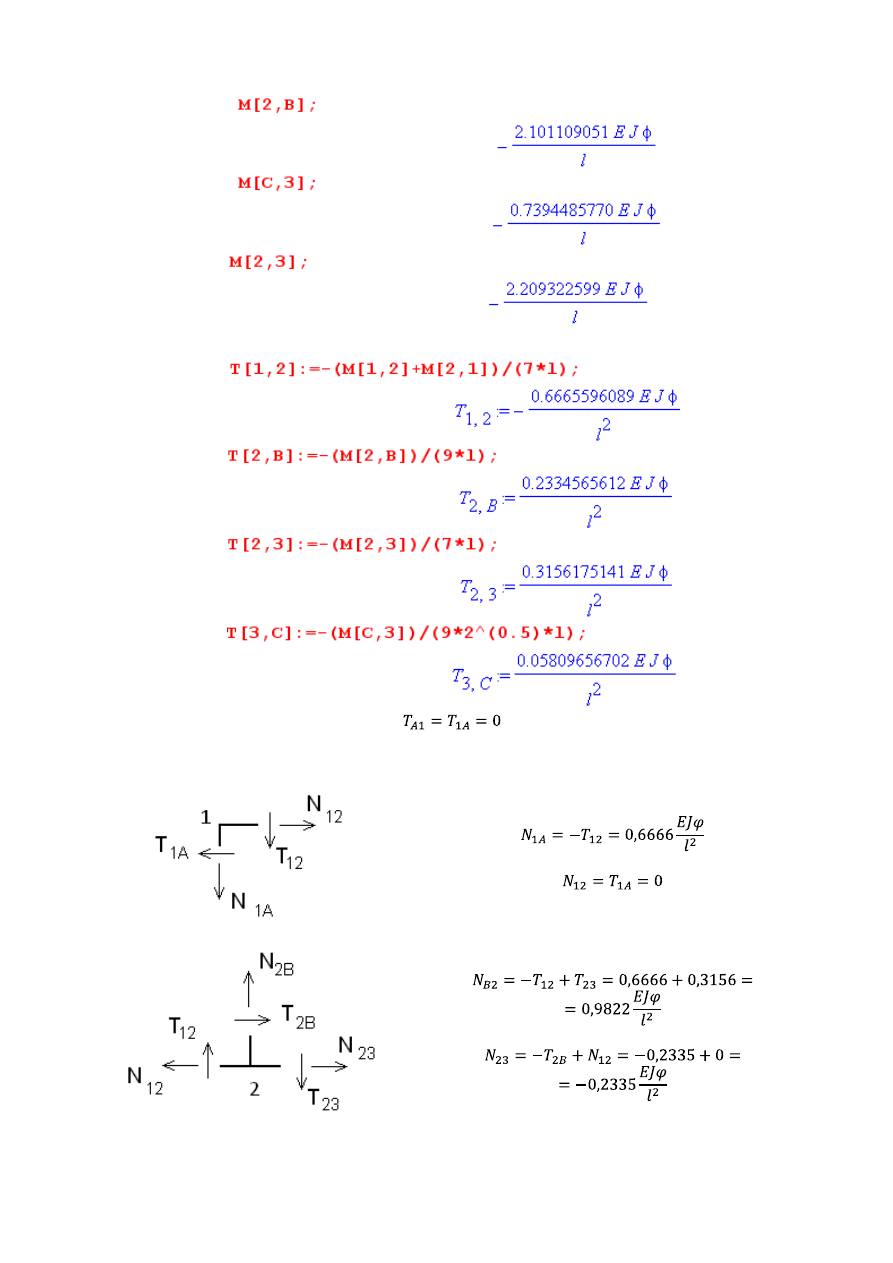

Wartości momentów i tnących:

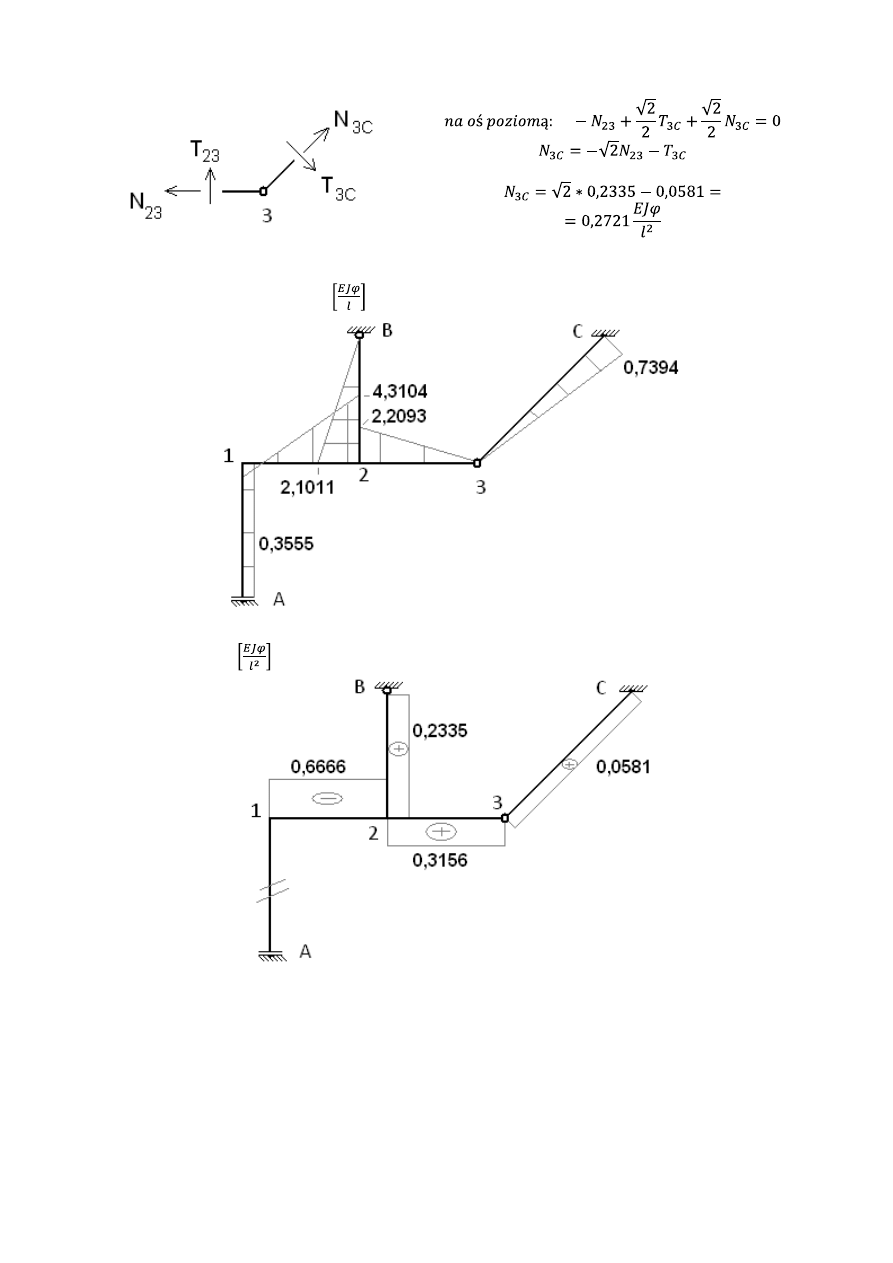

Wyznaczenie sił normalnych:












































Wykres momentów zginających

:





Wykres sił tnących

:

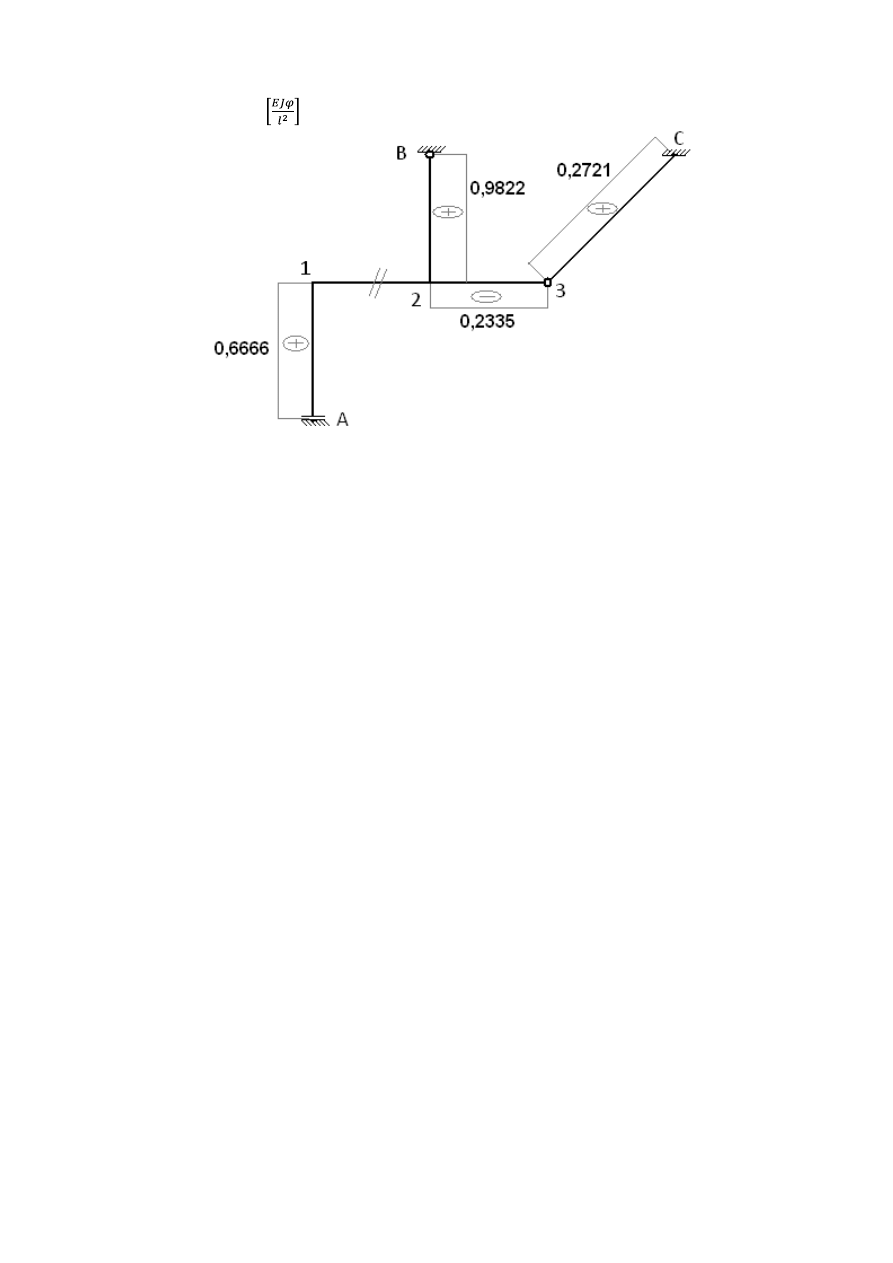

Wykres sił normalnych

:
