Transmisja Danych

Laboratorium

Tomasz Kapusta

Kierunek Informatyka

III rok stacjonarnych studiów I stopnia

Rok akademicki 2011/2012

prowadzący

dr inż. Jarosław Zygarlicki

Laboratorium 6

Symulacja pracy modemu V.34

Politechnika Opolska 2011

- 1 -

Spis Treści

1. Wstęp teoretyczny...............................................................................................

3

1.1. Modem

.......................................................................................................

3

2. Przebieg ćwiczenia..............................................................................................

3

2.1. Cel ćwiczenia

..............................................................................................

3

2.2. Schemat blokowy symulatora

.......................................................................

4

3. Wnioski................................................................................................................

4

- 2 -

1. Wstęp teoretyczny

Modem

 – (ang.

Mo

dulator-

Dem

osulator) – urządzenie elektryczne, którego zadaniem jest

zamiana   danych   cyfrowych   na   analogowe   sygnały   elektryczne   (modulacja)   i   na   odwrót

(demodulacja) tak, aby mogły być przesłąne i odbierane poprzez linię telefoniczną (a także łącze

telewizji kablowej lub fale radiowe). Jest częścią DCE (Data Communications Equipment), które

w całości wykonuje opisane wyżej czynności. Nieodzowne do współpracy jest DTE (Data Terminal

Equipment) i to dopiero stanowi całość łącza przesyłania danych. Dzięki modemowi można łączyć

ze sobą komputery i urządzenia, które dzieli znaczna odległość.

Aby   zapewnić   poprawny   przesył   danych   między   dwoma   różnymi   modemami,

międzynarodowy   komitet   doradczy   CCITT   stworzył   pewne   standardy   dotyczące   przesyłania

danych poprzez sieci telefoniczne. Standardy dla modemów są oznaczane literą V (tzw. seria V).

Serii V używa się dla protokołu danych, tłumaczenia (przetwarzania) danych, kompresji danych itd.

Modem   V.34   jest   standardem   stworzonym   przez   CCITT   w   1994r.   Protokół   modulacji   (V.34)

umożliwia następujące szybkości bitowe: 19200 b/s oraz 28800 b/s i został opracowany przez firmę

Rockwell. Umożliwia on stosowanie czteroprzewodowej linii dzierżawionej lub dwu przepustowej

linii komutowanej (normalna linia telefoniczna). Protokół umożliwia skuteczną kontrolę jakości

transmisji, na podstawie której zmieniana jest nie tylko szybkość modulacji, ale także częstotliwość

nośnej.

2. Przebieg ćwiczenie

2.1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z budową oraz sposobem transmisji danych w modemie V.34.

- 3 -

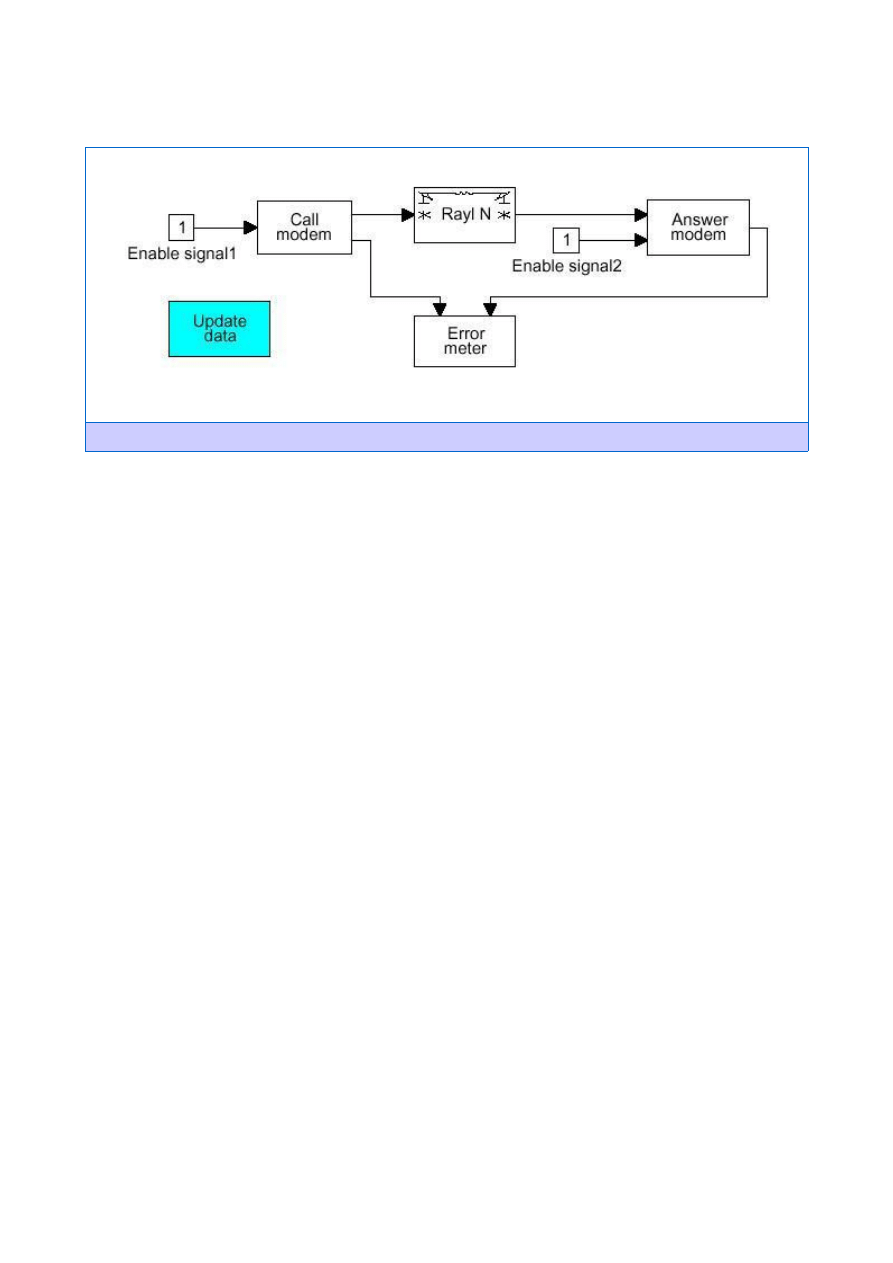

2.2. Schemat blokowy symulacji

Schemat blokowy symulatora

3. Wnioski

Ze   względu   na   posiadaną   wersję   oprogramowania   ćwiczenie   nie   zostało   zrealizowane   gdyż

program

Simulink

 nie posiadał odpowiednich bloczków wymaganych do wykonania ćwiczenia.
