INSTRUKCJA

MONTAŻU







AUTOALARMU




Logic CAN

ver. 1.0






do  Audi A3




z PIN KODEM i domykaniem szyb







           Opracował: Marcin Giza








Informacje i serwis:
AAC Clifford
03-687 Warszawa
ul. Łodygowa 25
tel. 679 44 49 fax.679 56 54

www.clifford.com.pl

 ,

e-mail.aac@clifford.com.pl



Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

2/10

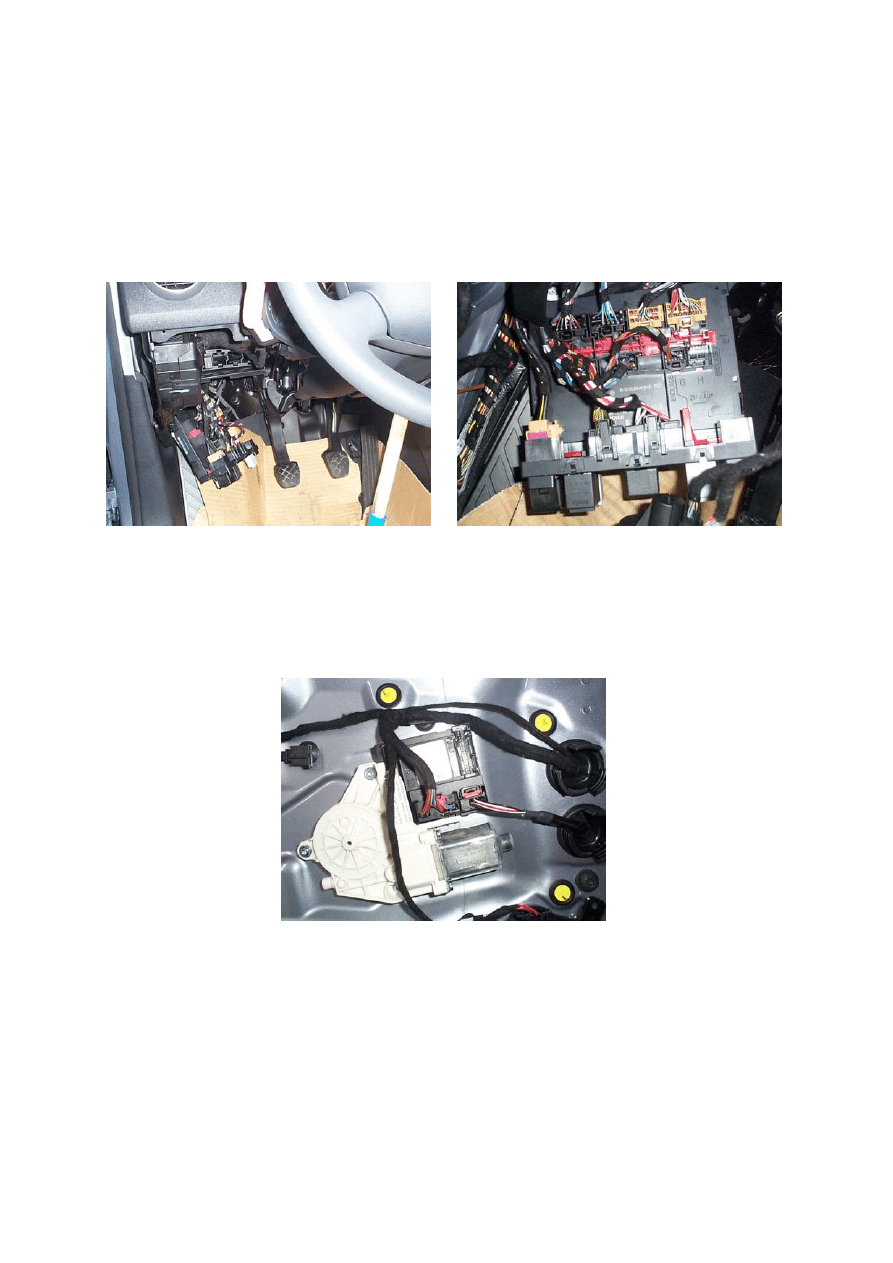

Umiejscowienie modułów J519 (Bordnetzsteuergerät) i J386 oraz opis

wykorzystywanych podczas montażu auto-alarmu złączy.



Umiejscowienie J519

Bordnetzsteuergerät:




Moduł J519 znajduje się z lewej strony kolumny kierowniczej

(po wypięciu modułu można go opuścić i uzyskać łatwy dostęp do potrzebnych złącz)




Umiejscowienie J386

:

















Moduł J386 znajduje się pod tapicerką drzwi kierowcy.













Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

3/10

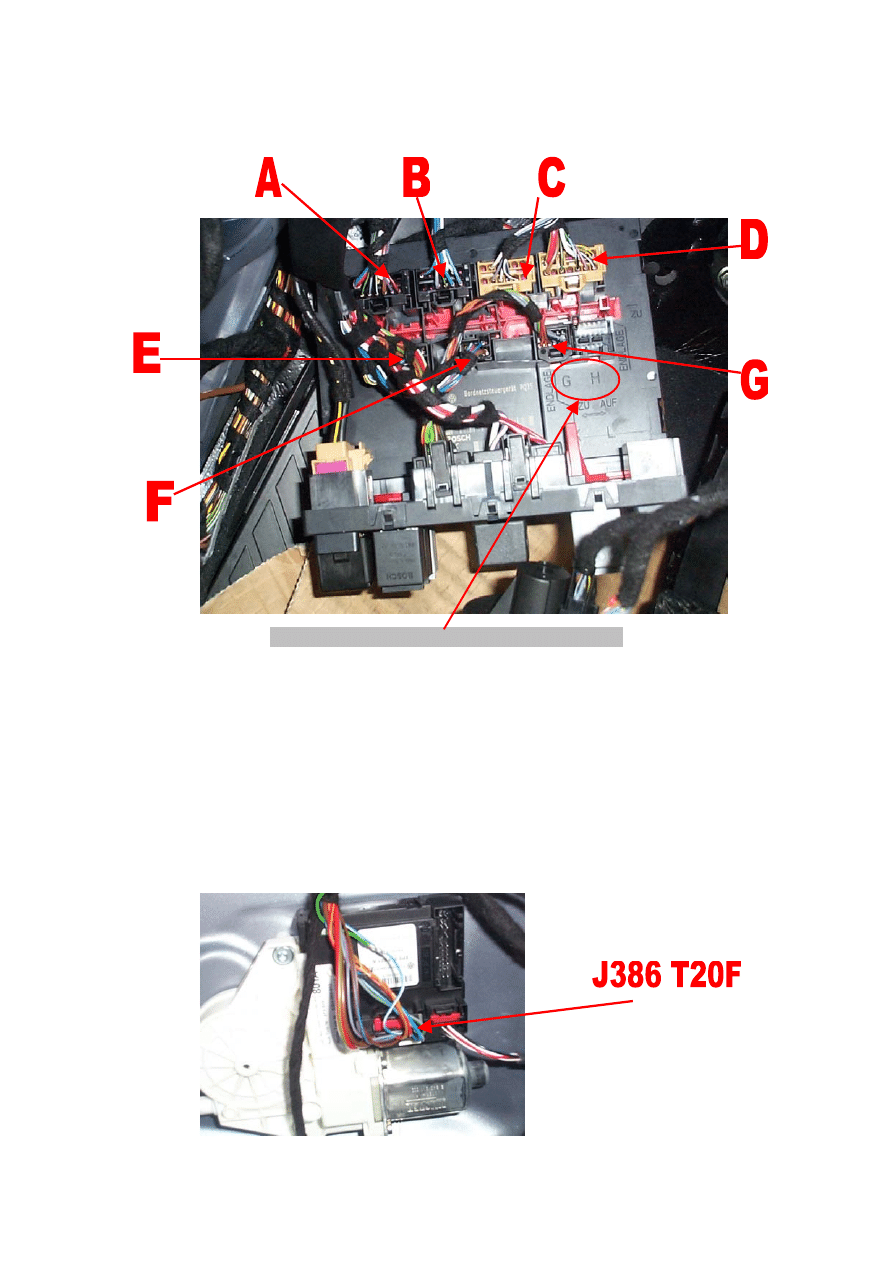

Opis złączy wykorzystywanych przy montażu alarmu:

Złącza na module J519 Bordnetzsteuergerät opisane są kolejno literami A B C D E F G H

























Oznaczenia złączy umieszczone są na module!


A – J519 T11a
B – J519 T12b
C – J519 T12c
D – J519 T12d
E –
F –
G – J519 T12g

Złącze modułu J386:
















Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

4/10




Instrukcja montażu Audi A3 mod. 2003



Nr

wtyczki

i

nr pinu

Kolor przewodu

Przeznaczenie

Podłączenie Umiejscowienie

P- 1.1

czarny masa

załączana czujnik

P- 1.2

pomarańczowy

wyzwalanie z czujnika

czujnik

P- 1.3

czerwony zasilanie

+12V

czujnik



P- 2.1

pomarańczowo-brązowy

CAN L

pomarańczowo-brązowy J519

T12g/7

P- 2.2

fioletowy czujnik

prędkości -

-

masa syreny

czarny

syrena

P- 2.3

czarny

masa buzzera

buzzer

P- 2.4

czarny zasilanie

MASA punkty

fabryczne

P- 2.5

brązowy wyzwalanie

syreny  biały

syrena

P- 2.6

zielony domykanie

szyb

niebiesko-biały J386

T20f/13

P- 2.7

czerwony zasilanie

+12V

listwa zasilająca

P- 2.8

biały kierunkowskaz

czarno-biały J519

T12d/11

P- 2.9

biały kierunkowskaz

czarno-biały J519

T12c/11

P-2.10

pomarańczowo-zielony

CAN H

pomarańczowo-zielony J519

T12g/8

P-2.11

niebiesko-czarny wejście dodatkowe ( - )

-

-

P-2.12

żółty zapłon ( + )

-

-

P-2.13

czarno-biały sterowanie

buzzera

buzzer

P-2.14

czerwono-czarny zasilanie

syreny

czerwony

syrena

P-2.15

pomarańczowo-biały wyjście dodatkowe

-

-

P-2.16

czerwony zasilanie

+12V listwa

zasilająca

P-2.17

biały kierunkowskaz

czarno-zielony

J519

T12b/10

P-2.18

biały kierunkowskaz

czarno-zielony

J519

T11a/6



P-3.1

czarno-biały sterowanie

masa

wyłącznik serwisowy

P-3.2

czarny

masa

P-3.3

czarno-czerwony sterowanie

dioda LED



P-4

wtyczka biała czujnik

ultradźwiękowy



P- 4

wtyczka biała czujnik

ultradźwiękowy



rozcięcie obwodu elektrycznego

silnik diesla 1.9 TDI

P- 5

podwójny czarny

silnik benzynowy

czarno-niebieski

SC29  29a










Opisy i lokalizacja złącz modułów znajdują się na poprzedniej stronie.







Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

5/10

Opis złączy alarmu:


P- 1 : Złącze do podłączenia dodatkowych czujników ; wstrząsowego, zbicia szyby,

położeniowego, radarowego.




P- 2 : Złącze główne alarmu wyposażone w osiemnaście pinów:


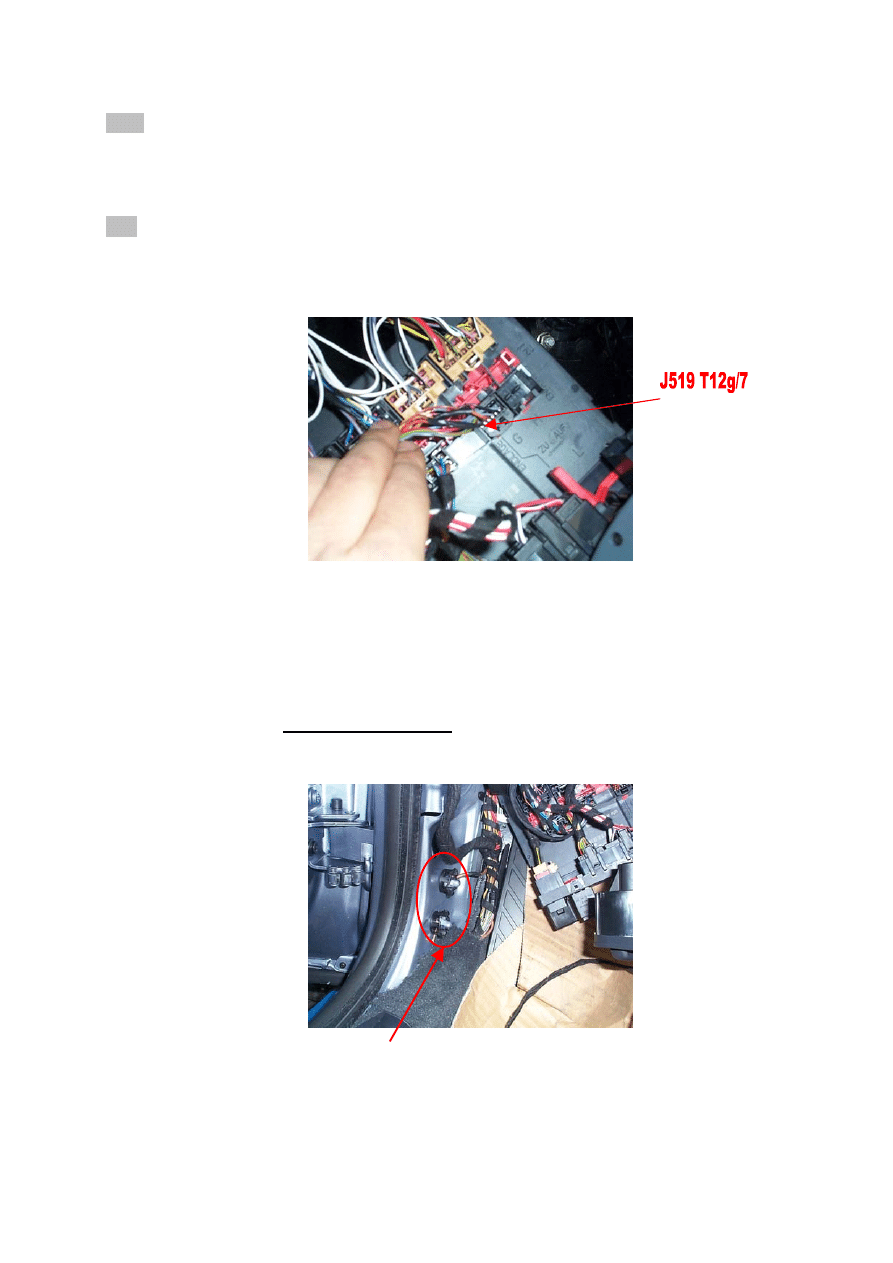

1.  Pomarańczowo-brązowy:  CAN L, wejście linii niskiego napięcia magistrali CAN-

Bus




















2.  Fioletowy: czujnik prędkości, zatrzymanie silnika przy europejskiej wersji funkcji

antynapadowej i zamykanie drzwi po przekroczeniu zaprogramowanej prędkości.



3.  Czarny: zasilanie syreny i buzzera (masa)

4.  Czarny: zasilanie alarmu ( masa  ), przewód podłączamy do nadwozia samochodu

bardzo starannie pod fabryczne punkty.

















Fabryczne miejsca podłączenia masy w lewym nadkolu.









Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

6/10

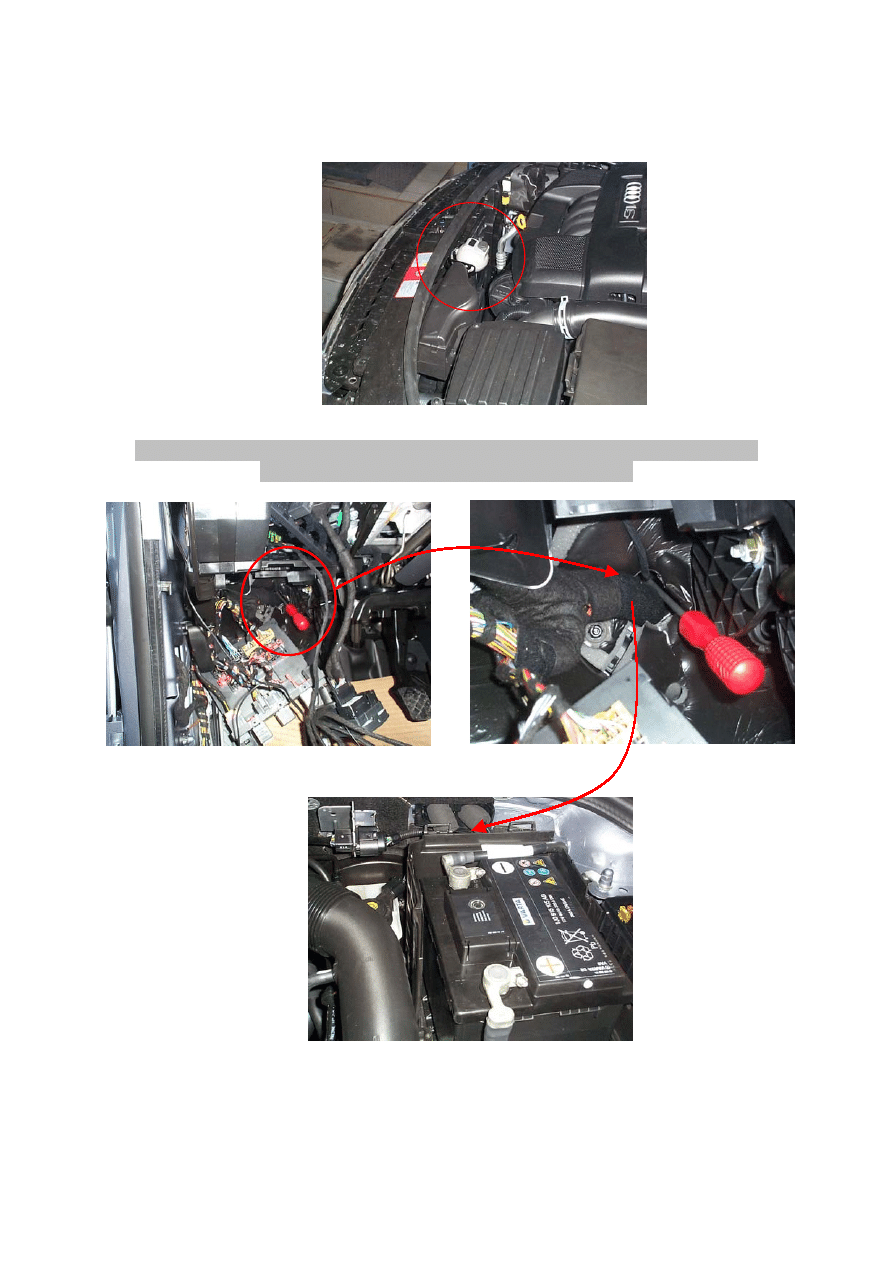

5.  Brązowy:  sterowanie syreny ( + ), podłączamy do przewodu białego w syrenie z

własnym zasilaniem lub czerwonego w zwykłej syrenie.

Zdjęcie przedstawia sugerowane miejsce montażu syrenki w samochodzie Audi A3.

















Przewody do połączenia syrenki i zasilania alarmu przeprowadzamy przez złącze

gumowe znajdujące się pod kolumną kierownicy



















Od strony silnika przejście znajduje się za akumulatorem.






Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

7/10

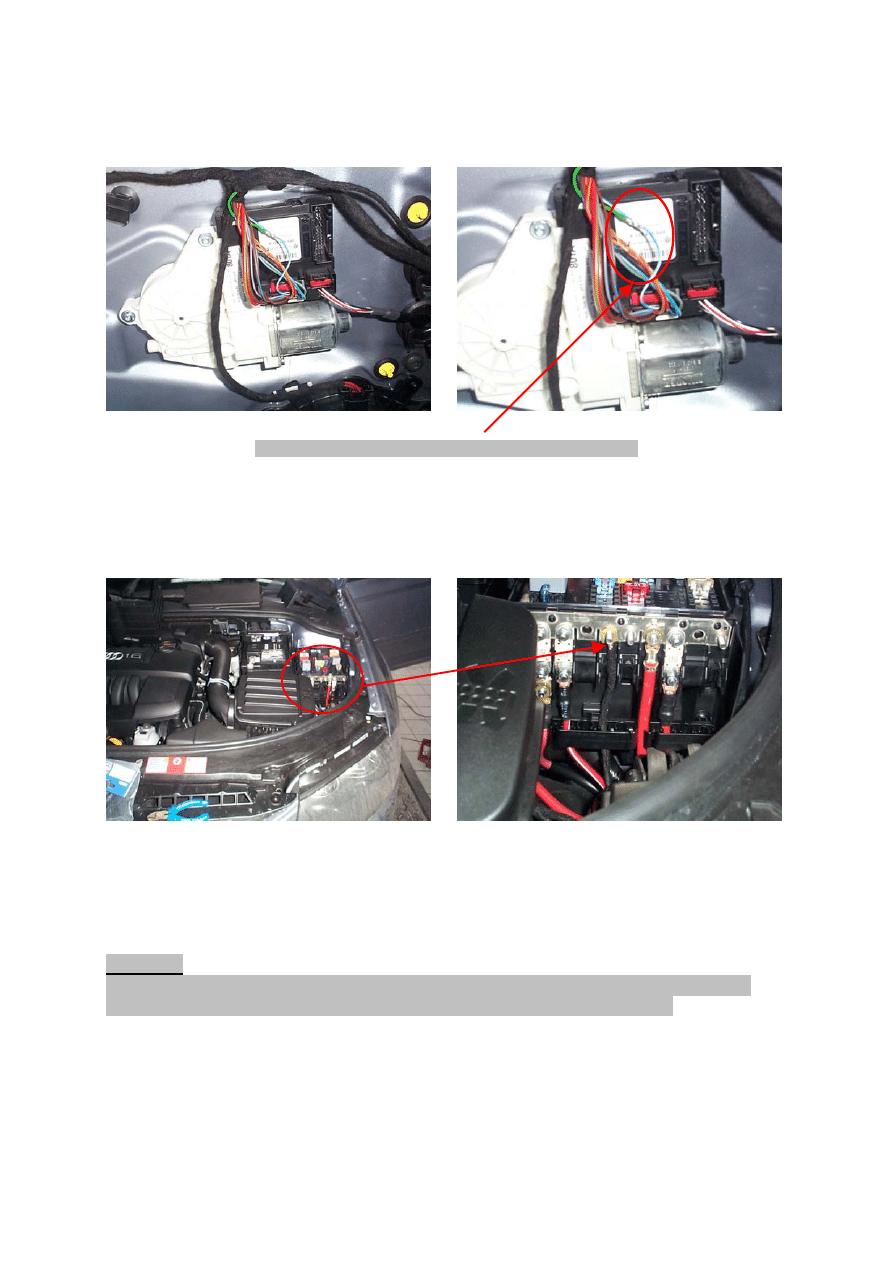

6.  Zielony: domykanie szyb, wyjście o polaryzacji ujemnej o dopuszczalnym obciążeniu

200 mA. Podłączamy do przewodu domykającego szyby, po uzbrojeniu alarmu na
przewodzie tym pojawia się masa na 10 sek.





J386 T20f/13 (niebiesko-biały łączymy z zielonym z alarmu)







7.  Czerwony: zasilanie alarmu +12V. Podłączamy bezpośrednio do głównej listwy

zasilającej.



Zasilanie alarmu podłączamy do listwy głównej w komorze silnika.








UWAGA:
Zasilanie syrenki „+” podłączamy do przewodu czerwono-czarnego wychodzącego z
alarmu (P-2.14)! Wyjście to jest zabezpieczone w centrali bezpiecznikiem!








Instrukcja montażu Logic CAN ver.1.0 do Audi A3 wyd . 1 z dn. 11.02.2004

8/10

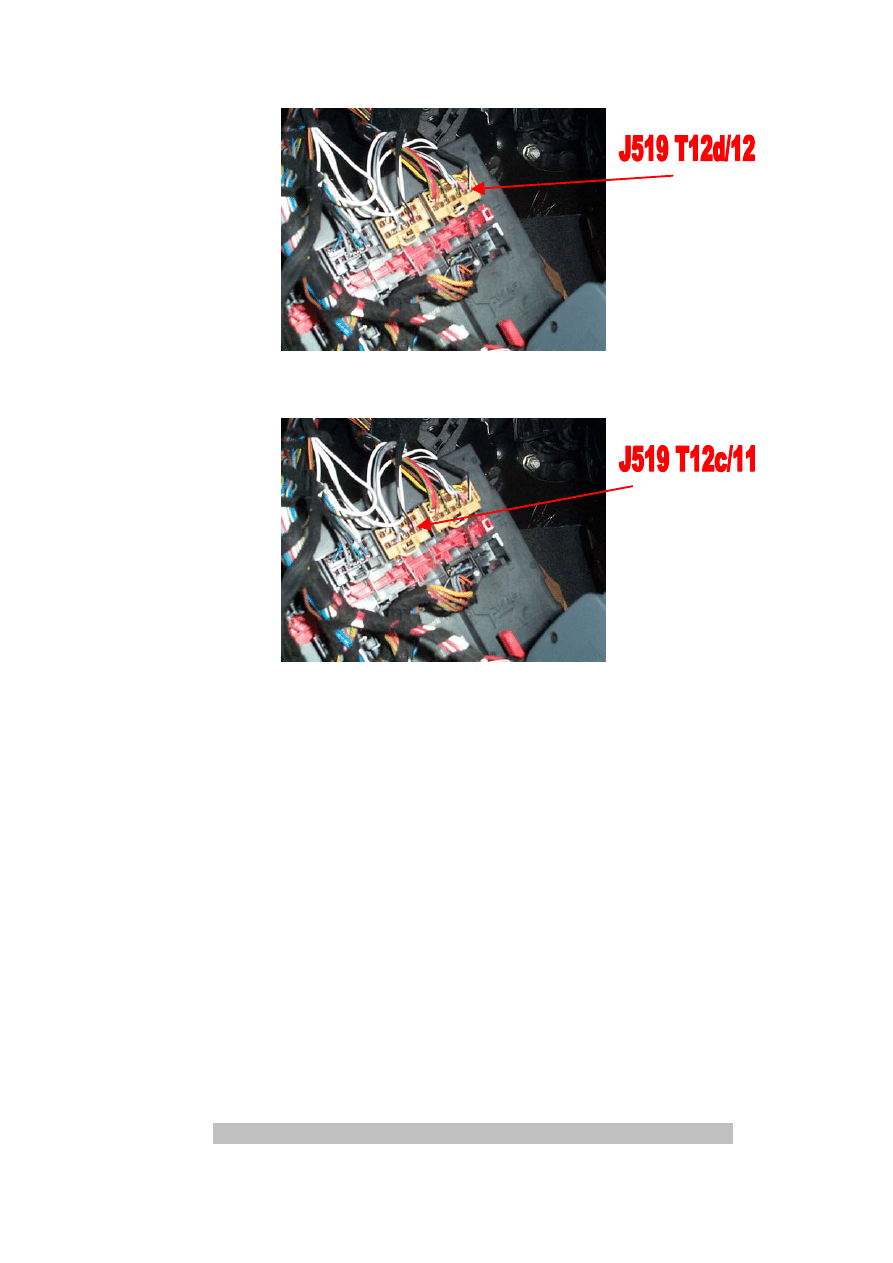

8.  Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.
















9.  Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.
















10. Pomarańczowo-zielony: CAN H, wejście linii wysokiego napięcia magistrali CAN-

Bus















11. Niebiesko-czarny: wejście dodatkowe ( - ), nieużywany.
12. Żółty: informacja o zapłonie ( +12V ), nieużywany.
13. Czarno-biały: sterowanie buzzera ( + )

Buzzer najlepiej zamontować w takim miejscu, aby był najlepiej słyszalny dla
kierowcy

14. Czerwono-czarny: zasilanie syreny ( +12V ).

Przeprowadzenie przewodów do syreny i zasilania opisano w pkt. 5.
