Chapter 3

Hardware

IFL90 Service Manual





1-1





• Major

Sub-assembly

Specification

•  System interconnection (For IFL90)

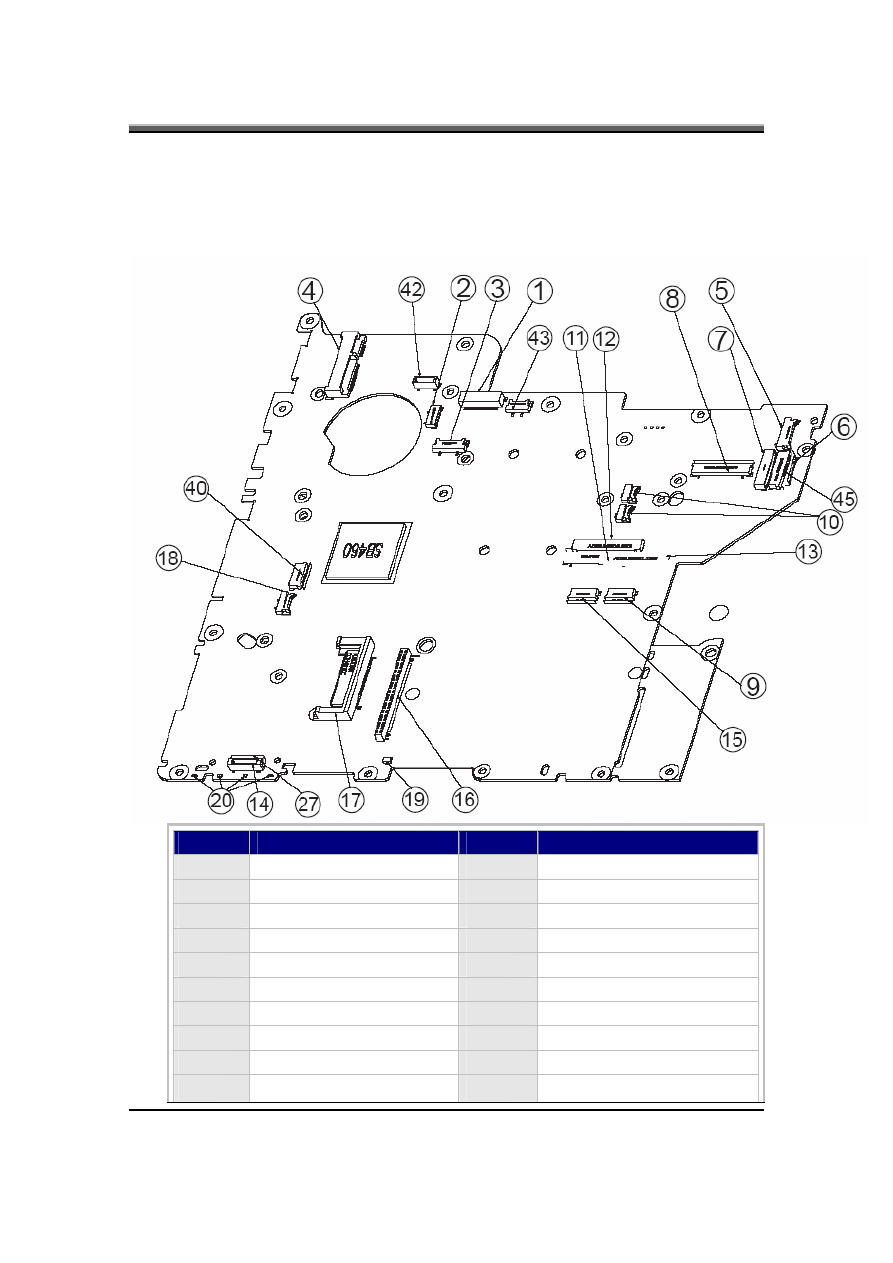

• Top

View

:



Position

Description

Position

Description

1

LVDS Conn.

17

EXP-Card Conn.

2

WEB-CAM Conn.

18

SPEAKER Conn.

3

INVERTER Conn.

27

Audio Boad Conn.(IFL90)

4

Mini PCI Express Conn(H=4.0mm)

40

Video SW PCB Conn.(IFL90)

5

Bluetooth Conn.

45

IO Board Conn.(IFL90)

8

Switch PCB Conn.





9

F/P PCB Conn.





10

Internal Mic Conn.





13

K/B Conn.(IFL90)





15

T/P PCB Conn.





IFL90 Service Manual





1-2





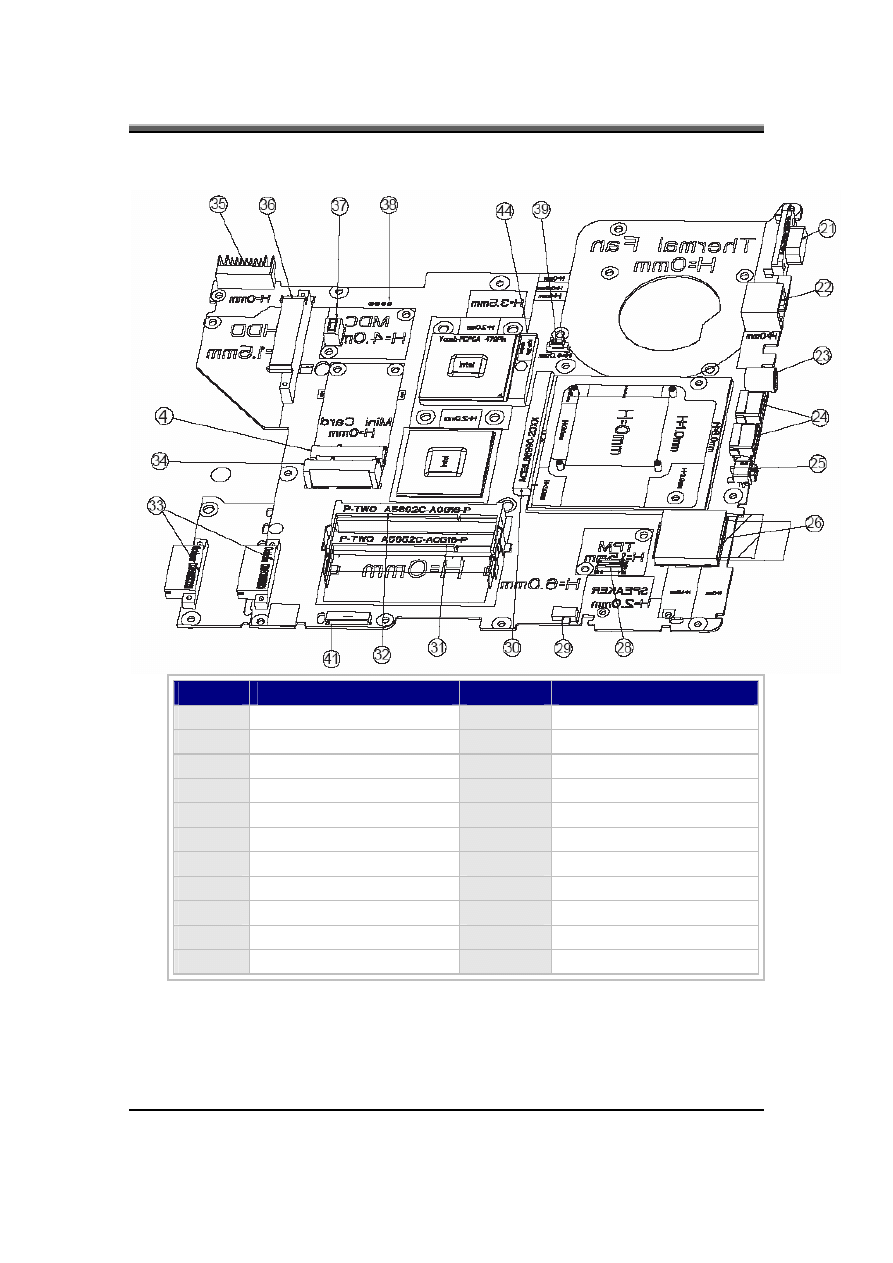

• Bottom

view:



Position

Description

Position

Description

4

Mini PCI Express Conn(H=4.0mm)

34

Mini PCI Express Conn(H=9.9mm)

21

D-SUB Conn.(15Pin)

35

Battery Conn.

22

RJ45

36

SATA HDD Conn.

23

S-VIDEO

37

MDC Conn.

24

USB

38

DC-IN Conn.

25

1394

39

FAN Conn.

26

3 IN 1 CARD

41

Front LED PCB Conn.(IFL90)

30

MXM PCB Conn.

44

CPU SOCKET

31

DDRII(H5.2)





32

DDRII(H9.2)





33

ODD Conn.
