DEMONTAŻ-MONTAŻ : ŁĄCZNIK PRZEDNIEGO STABILIZATORA PRZECHYŁÓW

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

OBOWIAZKOWE

OBOWIAZKOWE : Aby zdemontować łączniki stabilizatora (nawet tylko częściowo), zastosować następującą metodę,

pod groźbą uszkodzenia łącznika .

UWAGA

UWAGA : Używanie kluczy dynamicznych (uderzeniowych) jest ściśle zakazane.

1. Przyrządy

Rysunek : E5AM05DD

[1] Klucz płaski/oczkowy.

[2] kluczy.

[2a] Klucz TORX (w zależności od montażu).

[2b] Klucz BTR (w zależności od montażu).

2. Demontaż

407 - B3BG0107P0 - Demontaż-montaż : Łącznik przedniego stabilizato...

http://127.0.0.1:6090/affiche.do?ref=B3BG0107P0&refaff=B3BG010...

1 z 2

2015-03-28 03:02

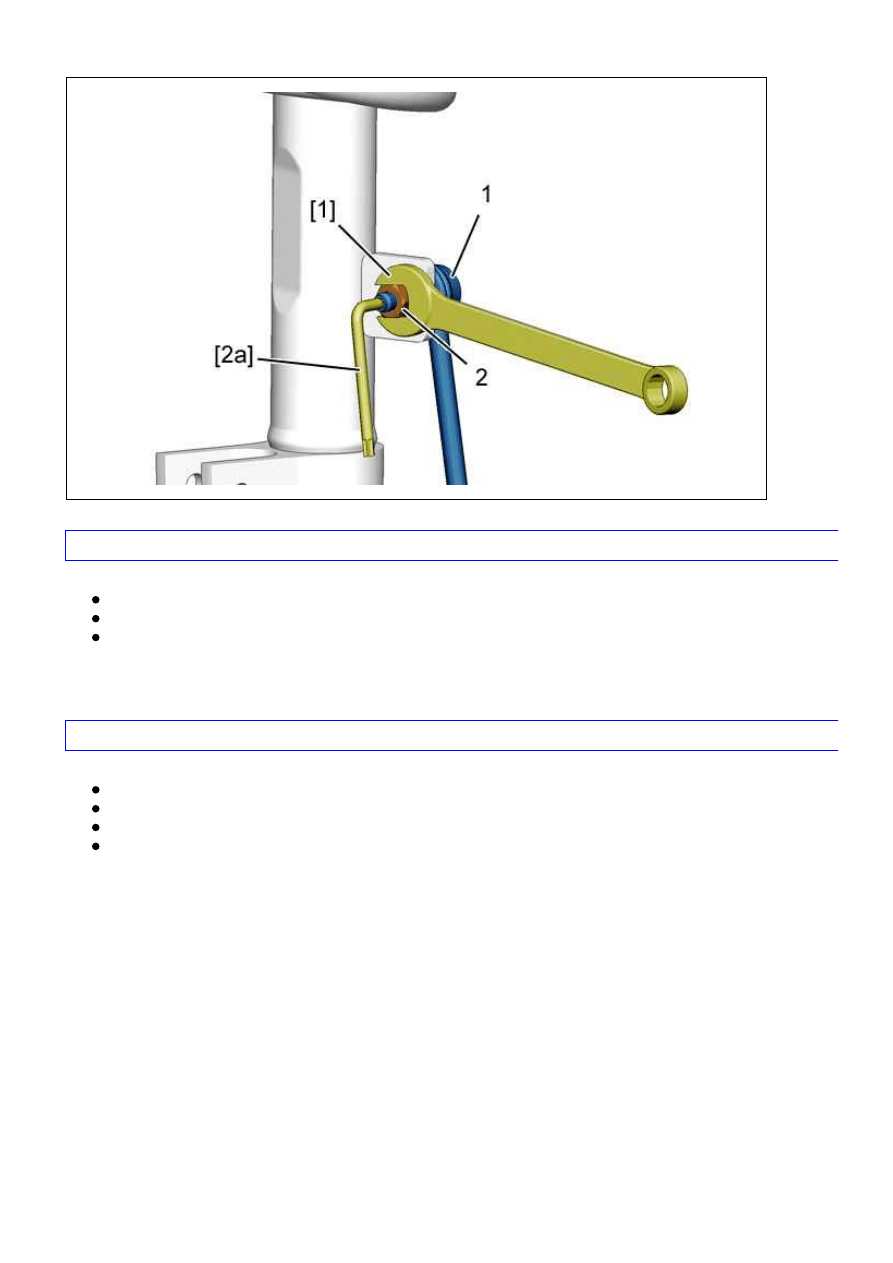

Rysunek : B3BM00SD

UWAGA

UWAGA : Ryzyko uszkodzenia przegubu kulowego łącznika (1).

Postępować w następujący sposób :

Unieruchomić trzpień przegubu ; Za pomocą narzędzia [2]

Zdemontować nakrętkę (2) ; Za pomocą narzędzia [1]

Wysunąć drążek (1)

3. Montaż

UWAGA

UWAGA : Ryzyko uszkodzenia przegubu kulowego łącznika (1).

Postępować w następujący sposób :

Wprowadzić : Łącznik (1)

Wprowadzić : Nakrętka (2) (nowy) (bez dokręcania)

Unieruchomić trzpień przegubu ; Za pomocą narzędzia [2]

Dokręcić nakrętkę (2) ; Dokręcić momentem ; Patrz opis operacji : Momenty dokręcania (Zawieszenie przednie)
