SYSTEM WIRING DIAGRAMS

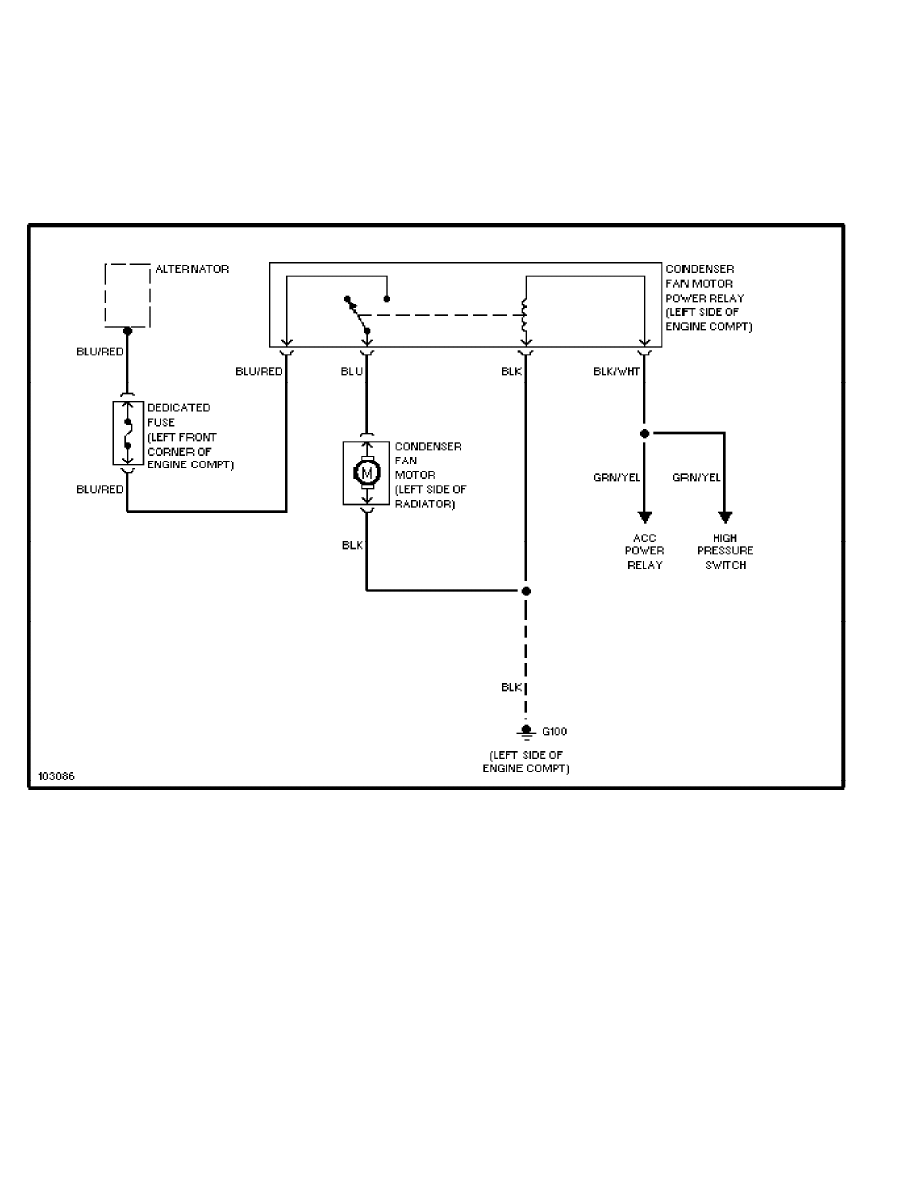

Condenser Cooling Fan Circuit

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

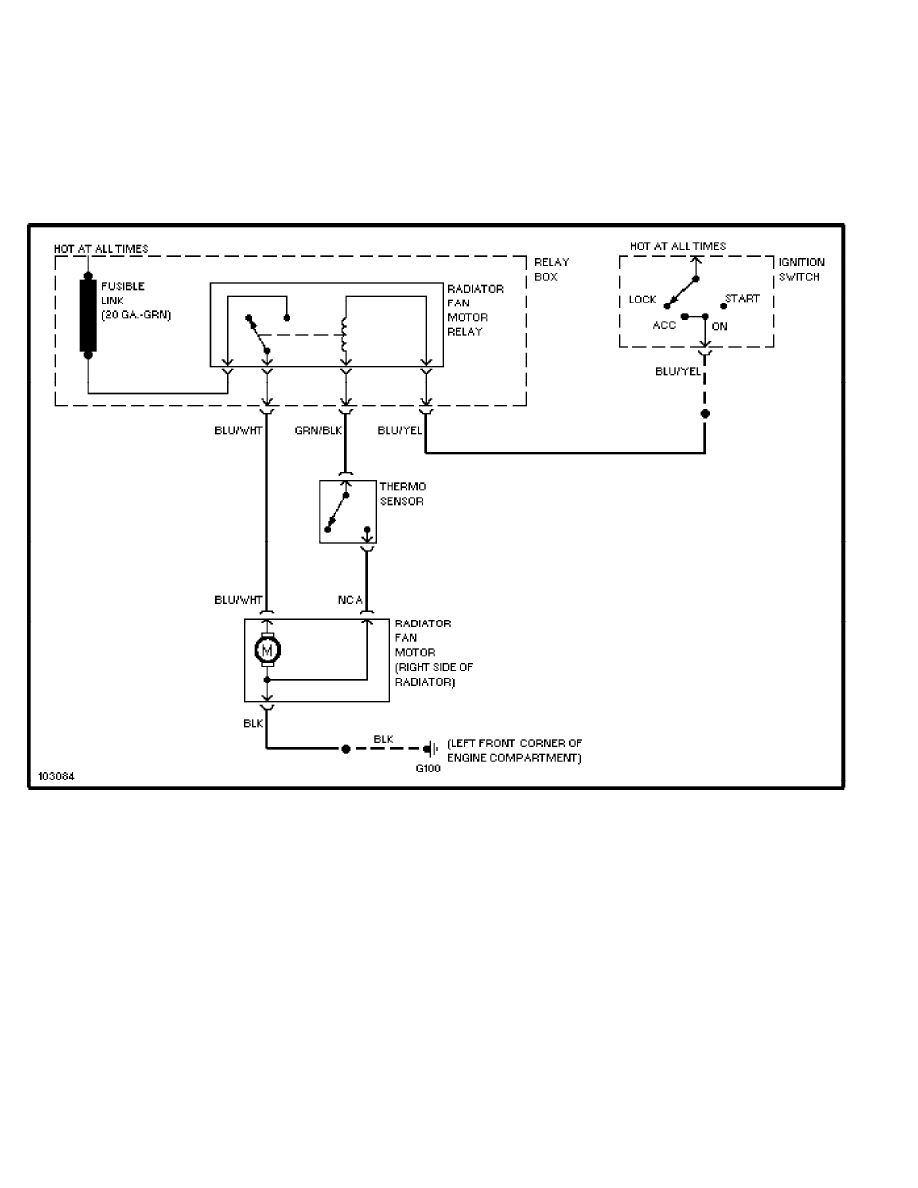

Radiator Cooling Fan Circuit (p. 2)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

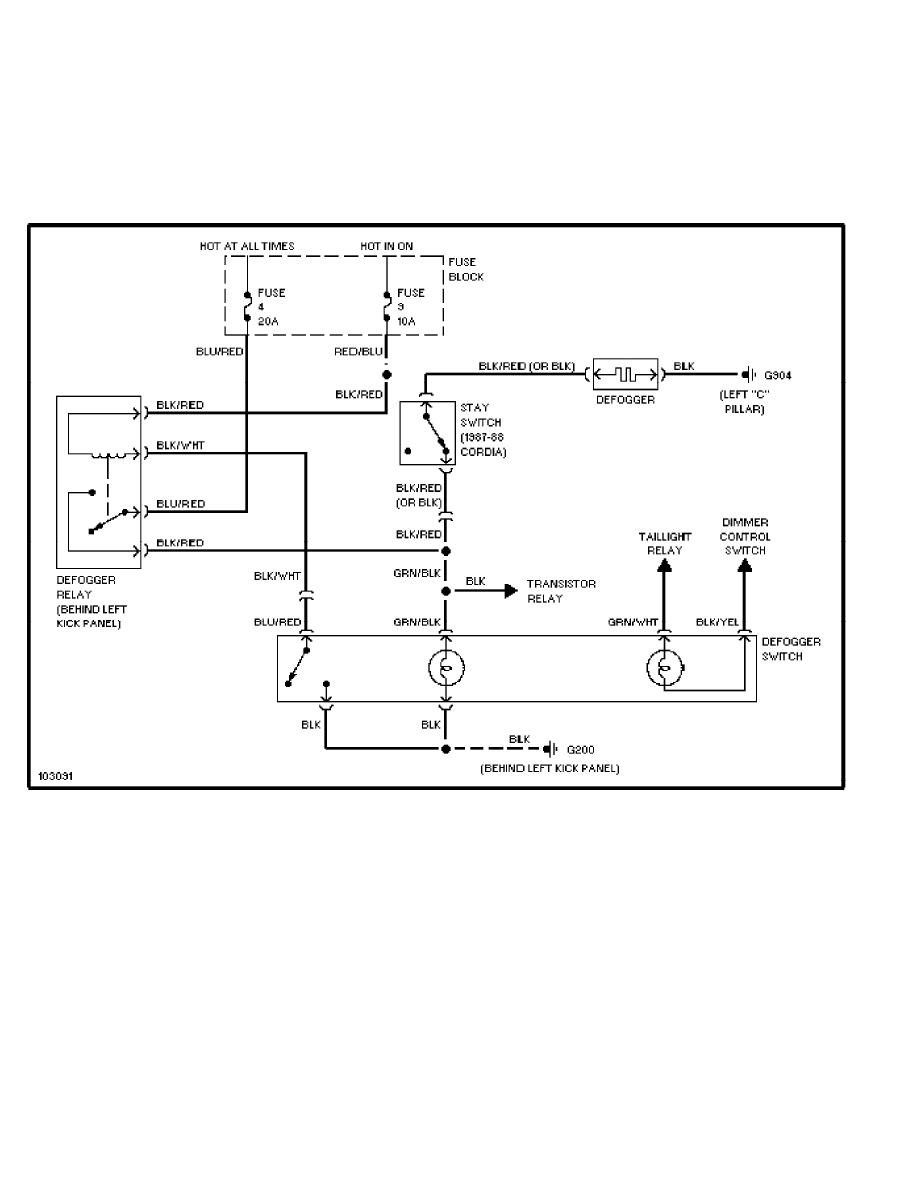

Defogger Circuit (p. 3)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

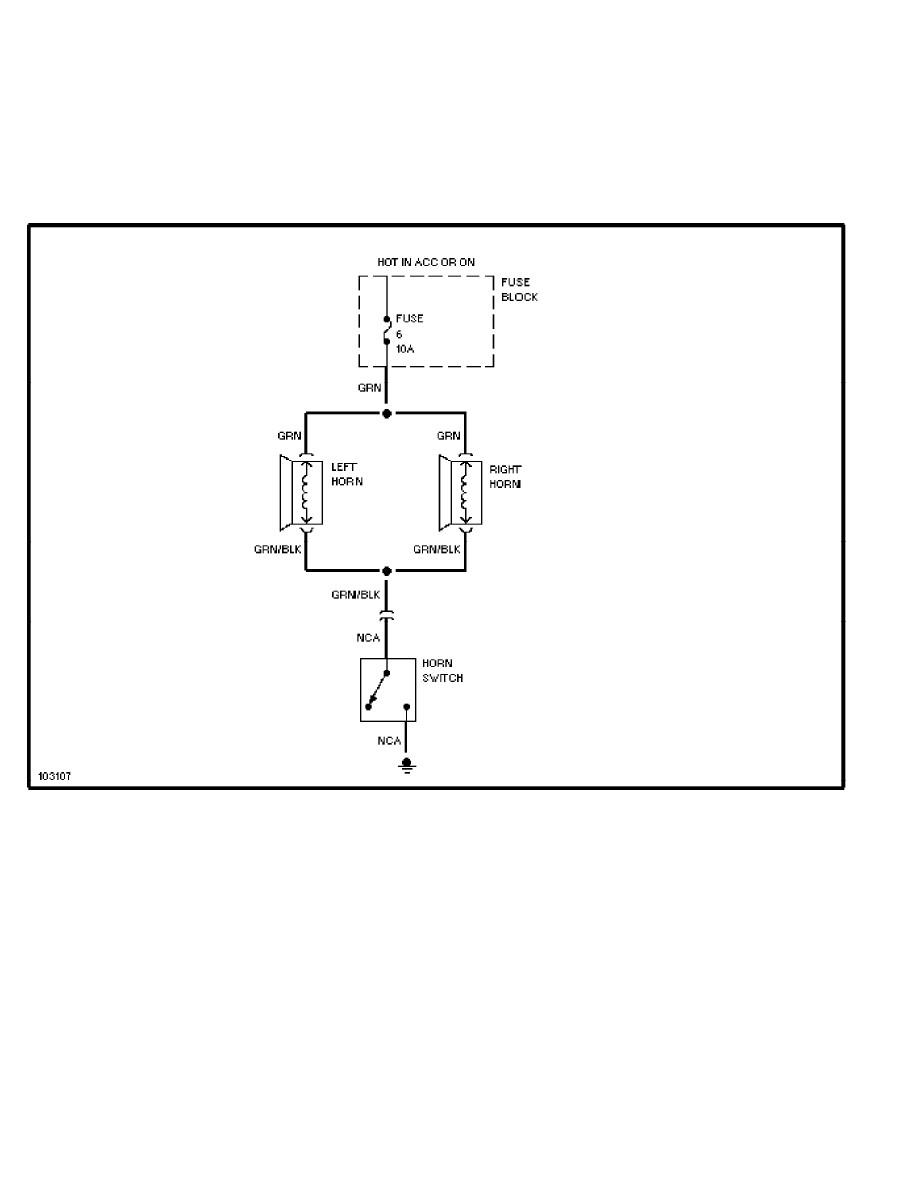

Horn Circuit (p. 4)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

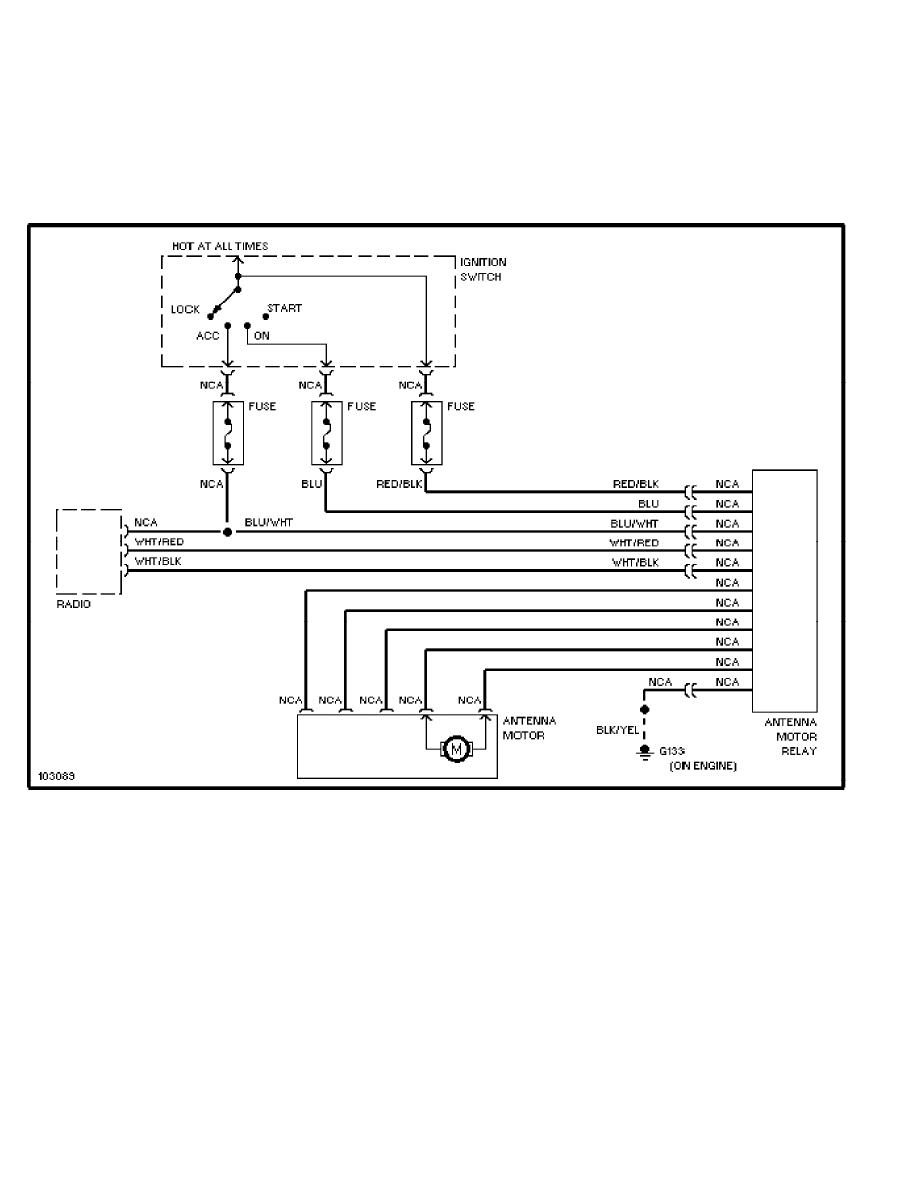

Power Antenna Circuit (p. 5)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

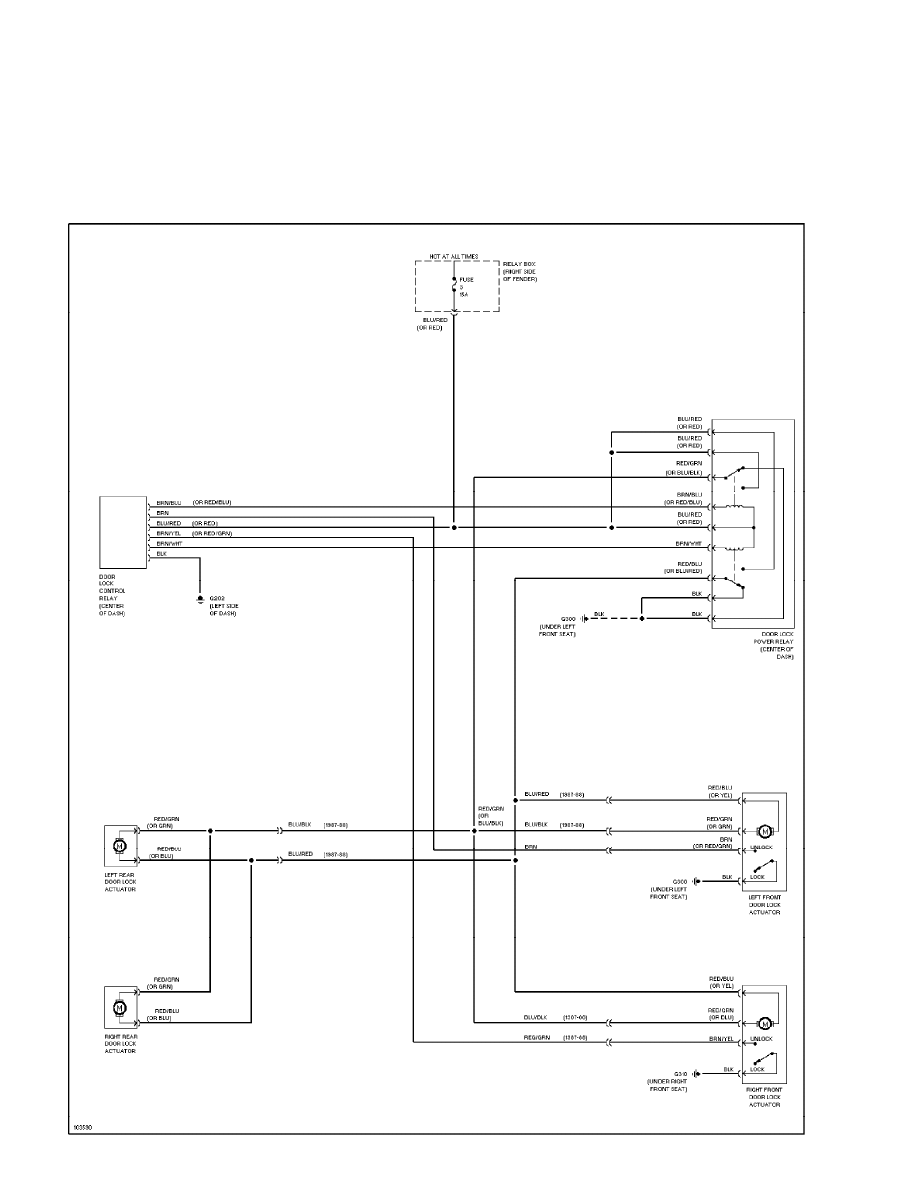

Power Door Lock Circuit (p. 6)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

Power Mirror Circuit (p. 7)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

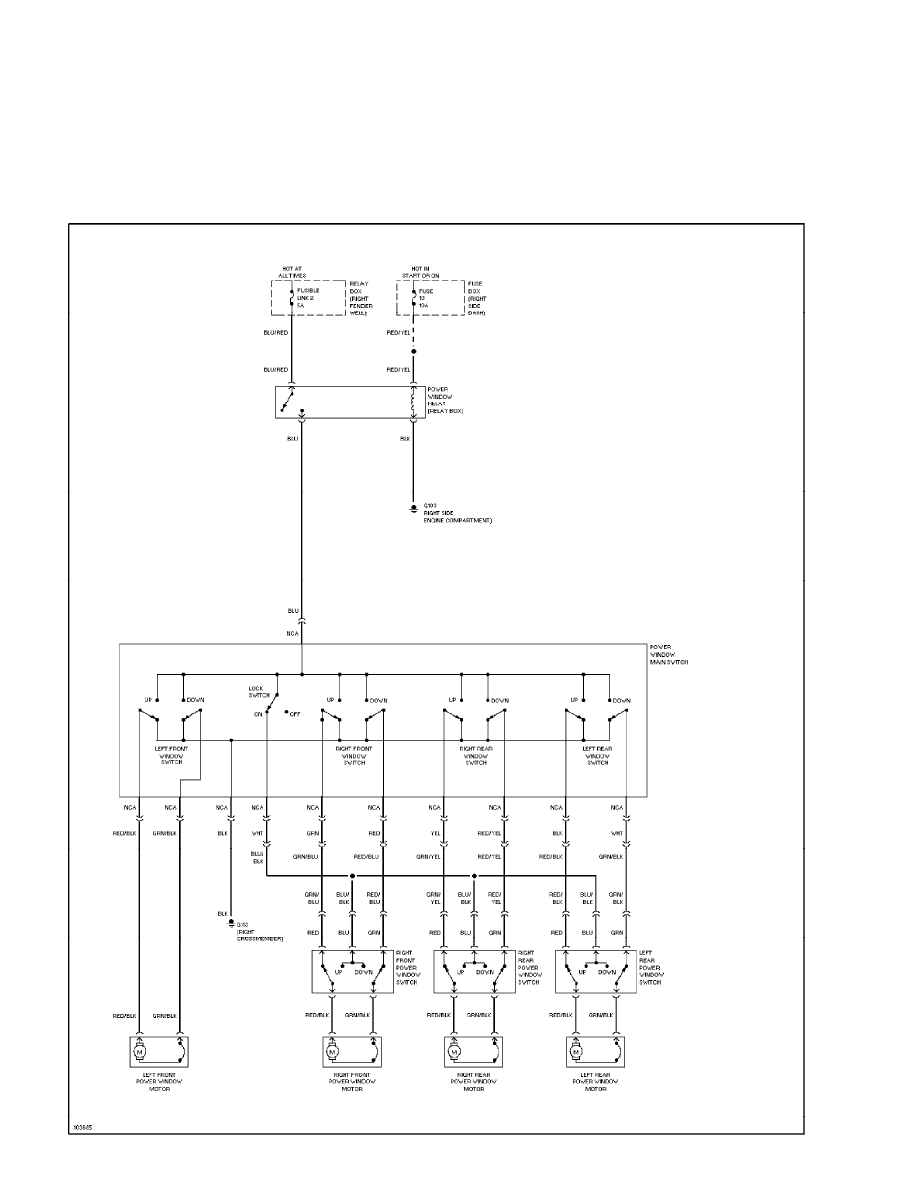

Power Window Circuit (p. 8)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

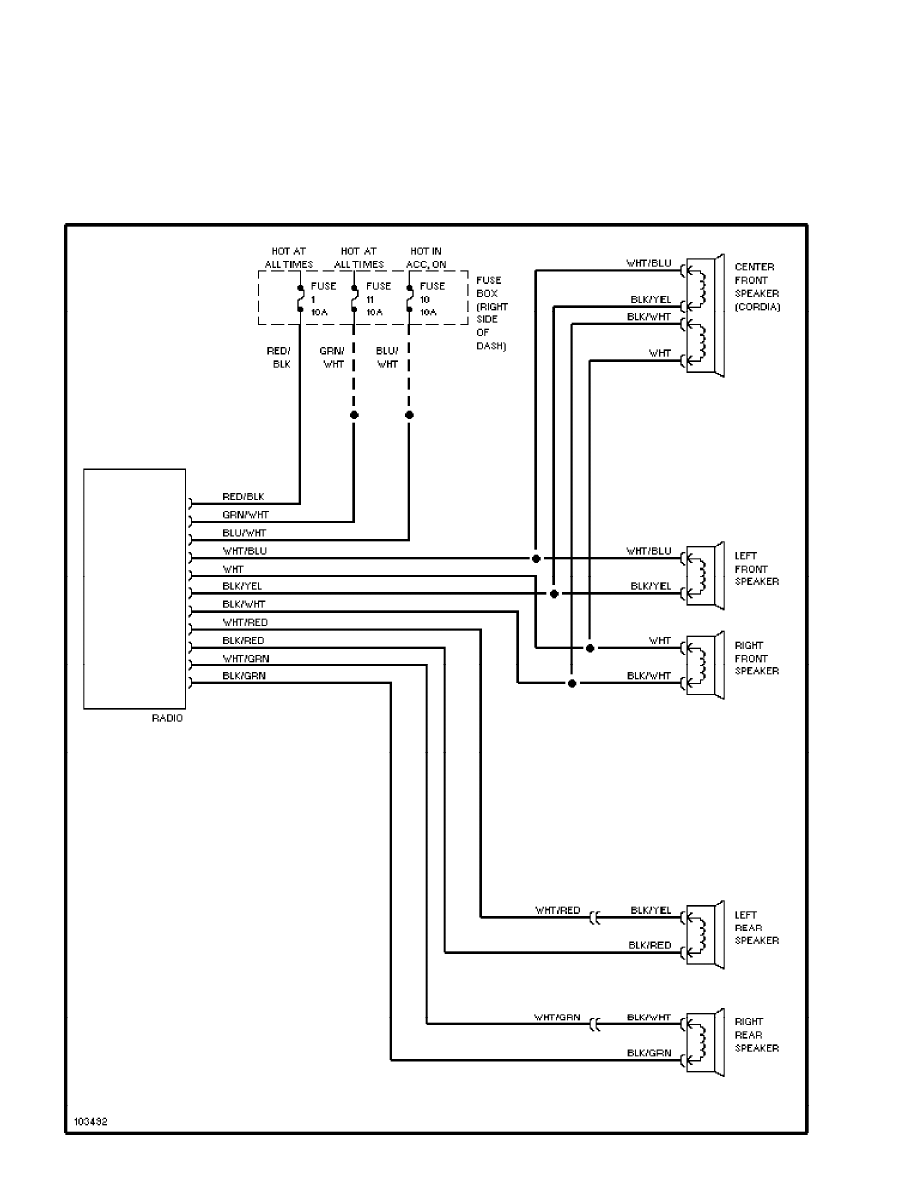

Radio Circuits (p. 9)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

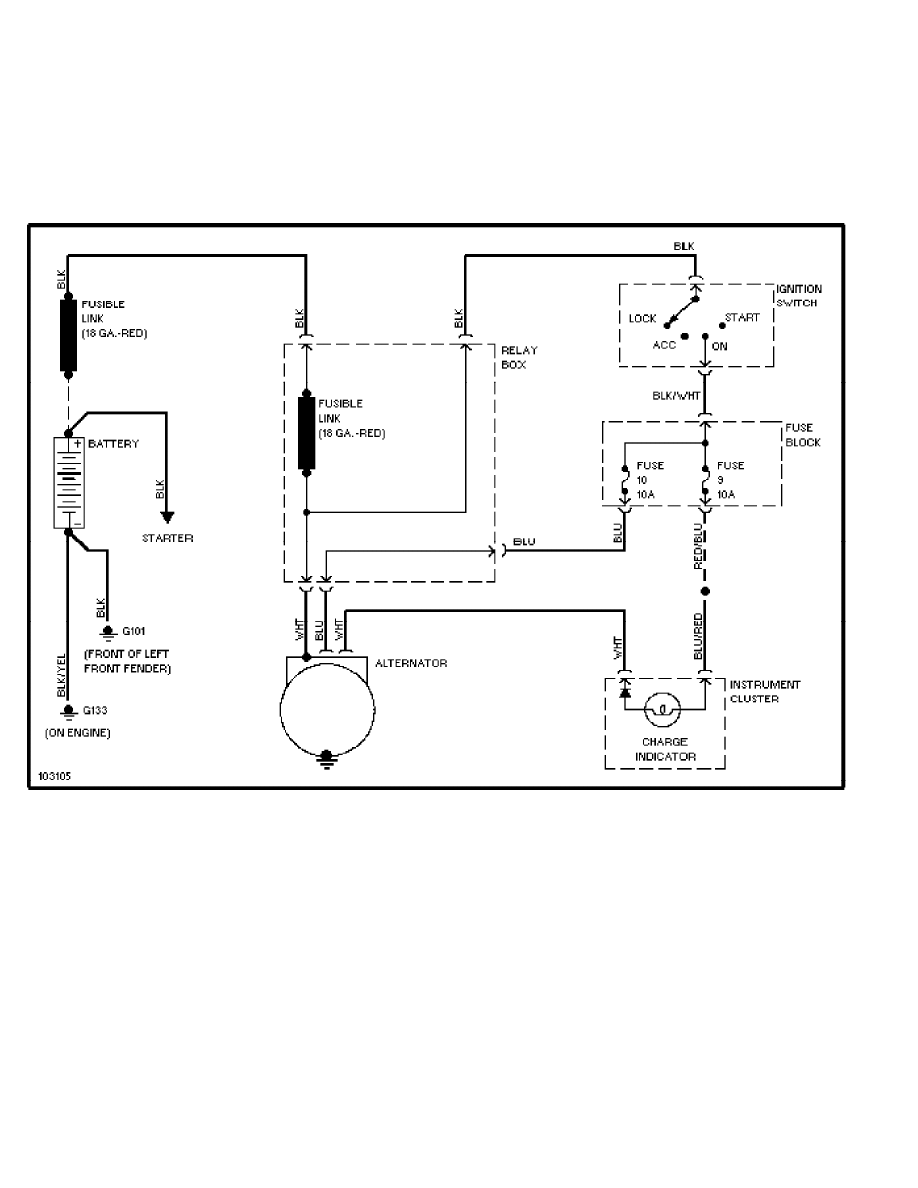

Charging Circuit (p. 10)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

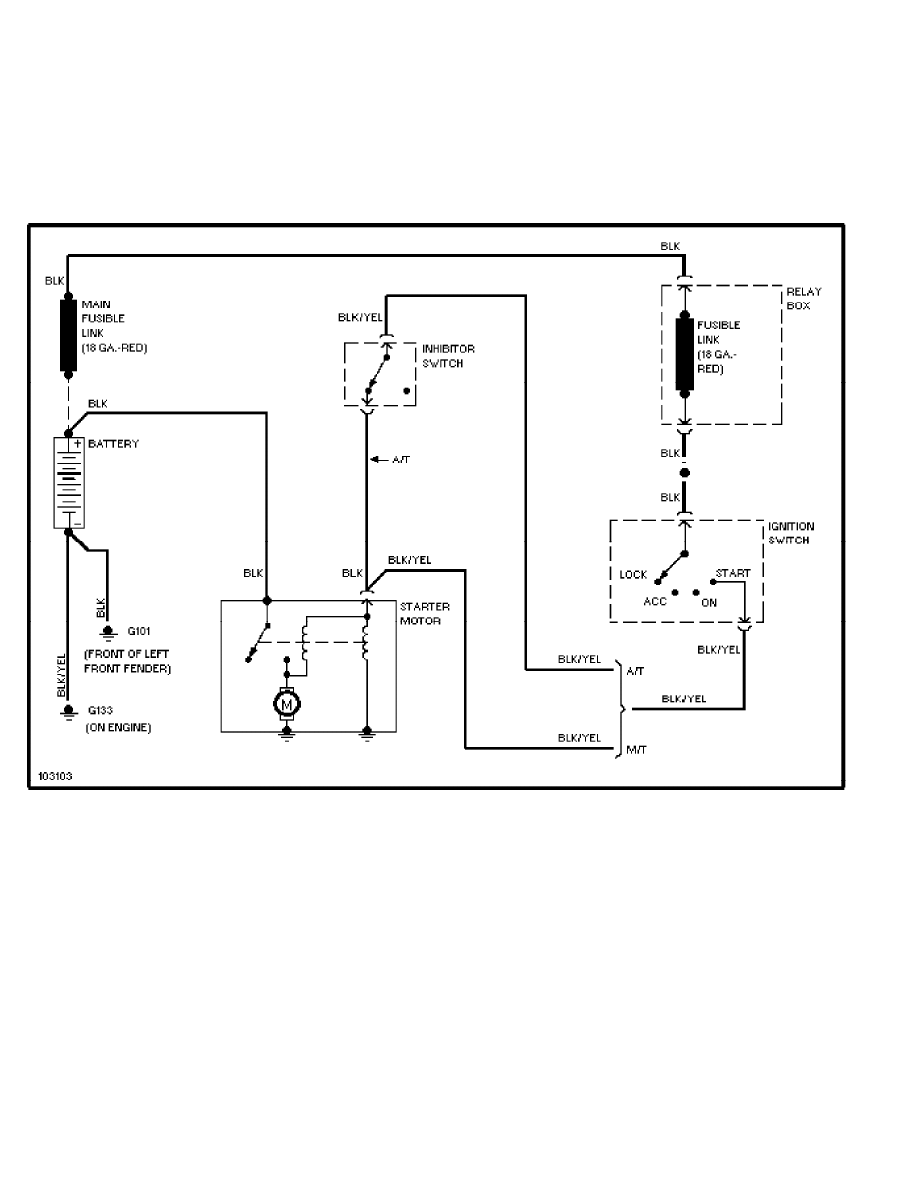

Starting Circuit (p. 11)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

Front Washer/Wiper Circuit (p. 12)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

SYSTEM WIRING DIAGRAMS

Rear Washer/Wiper Circuit (p. 13)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

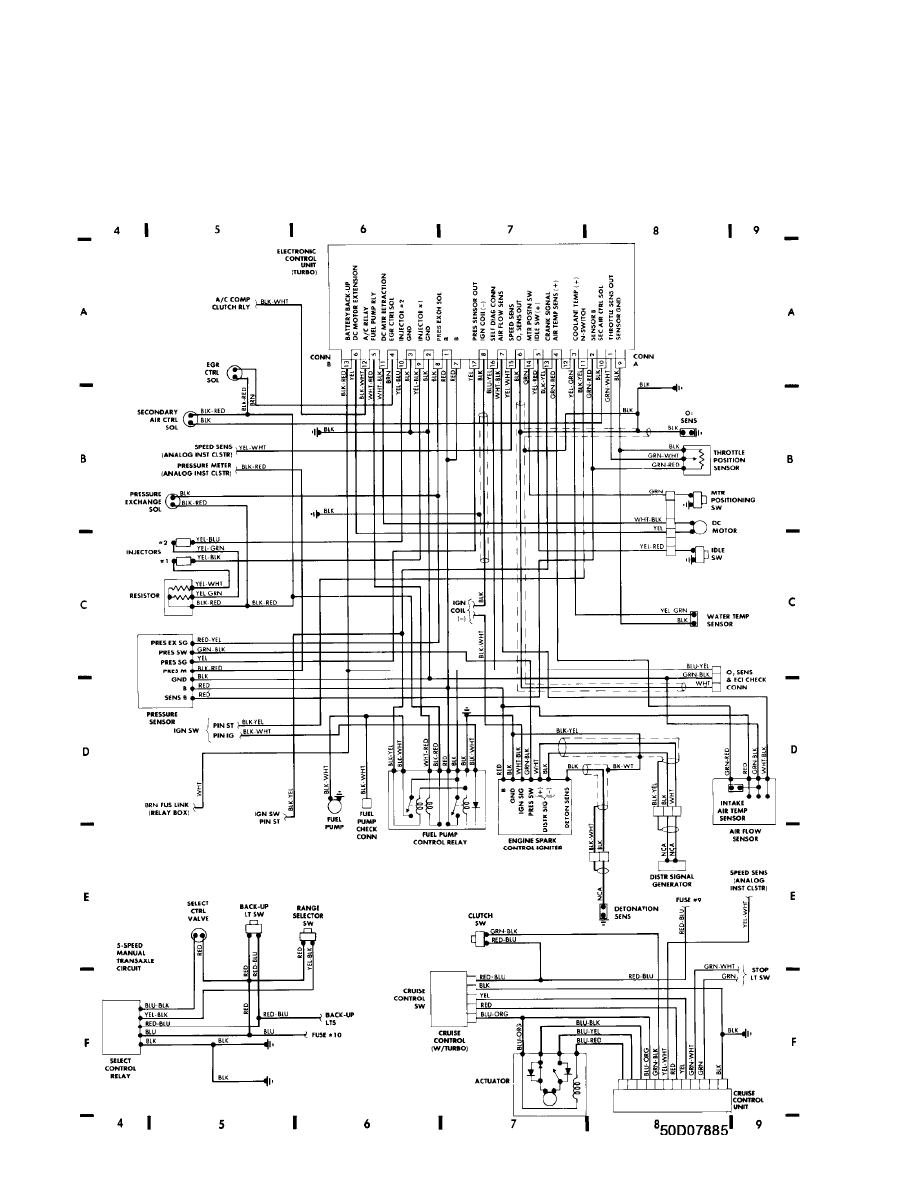

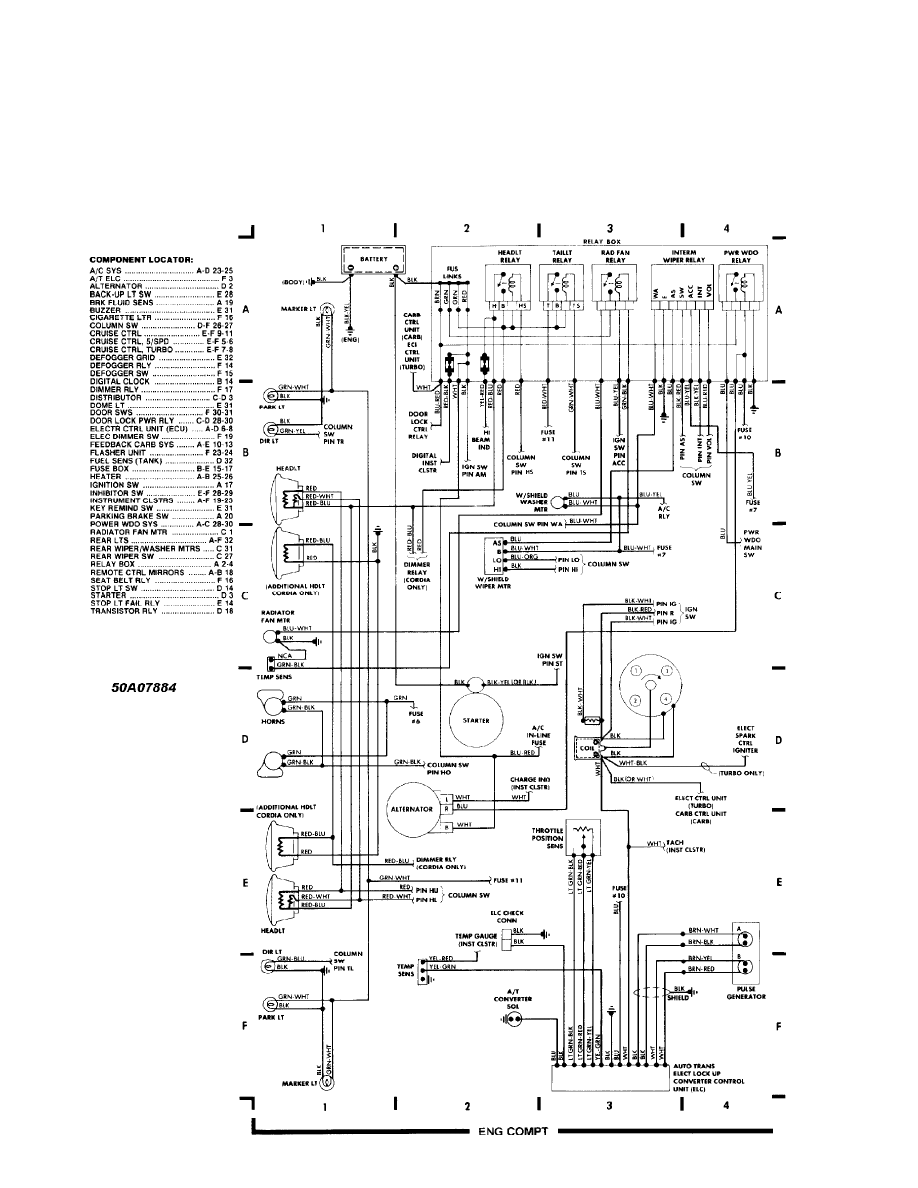

Fig. 1:  Engine Compartment

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

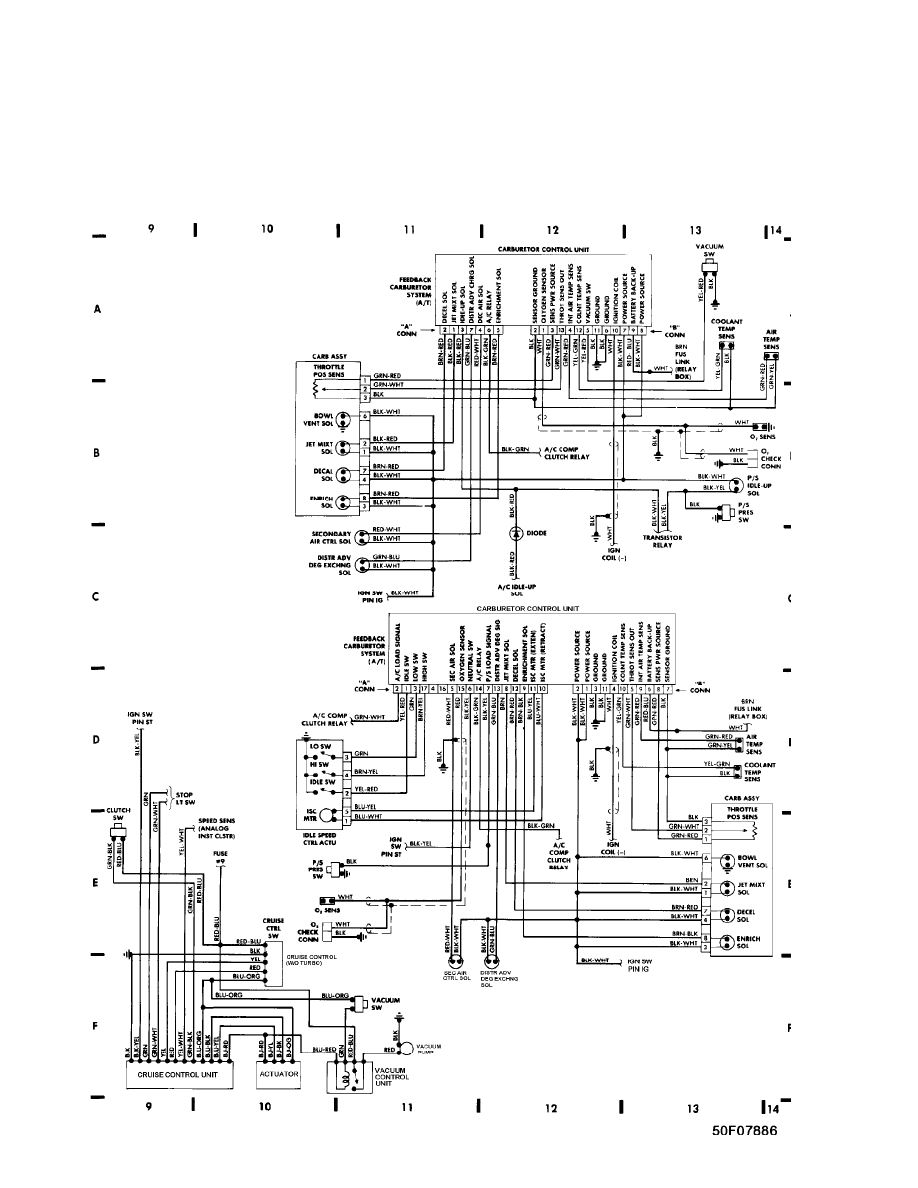

Fig. 2:  Engine Compartment (Cont.) (p. 2)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

Fig. 3:  Engine Compartment (Cont.) (p. 3)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

Fig. 4:  Fuse Block & Underdash (p. 4)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

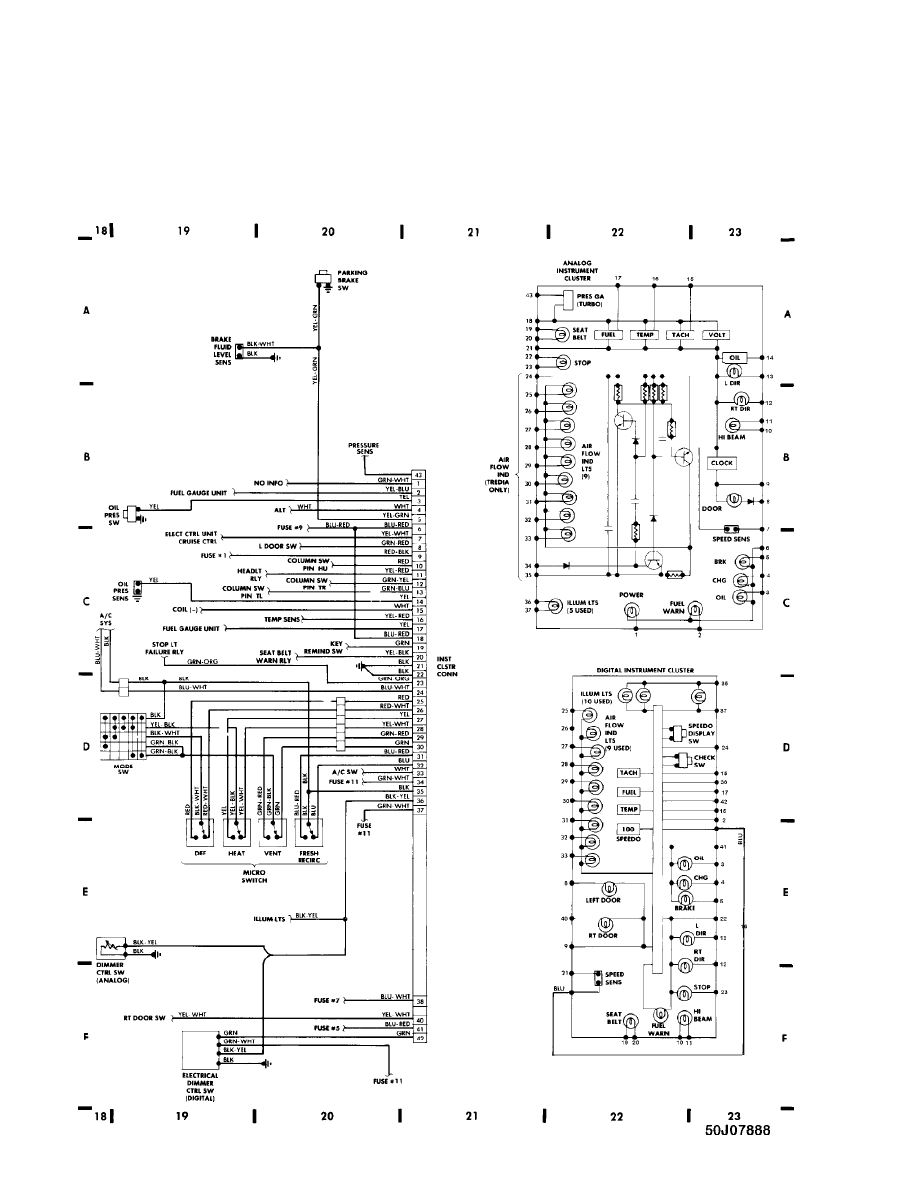

Fig. 5:  Instrument Panel (p. 5)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

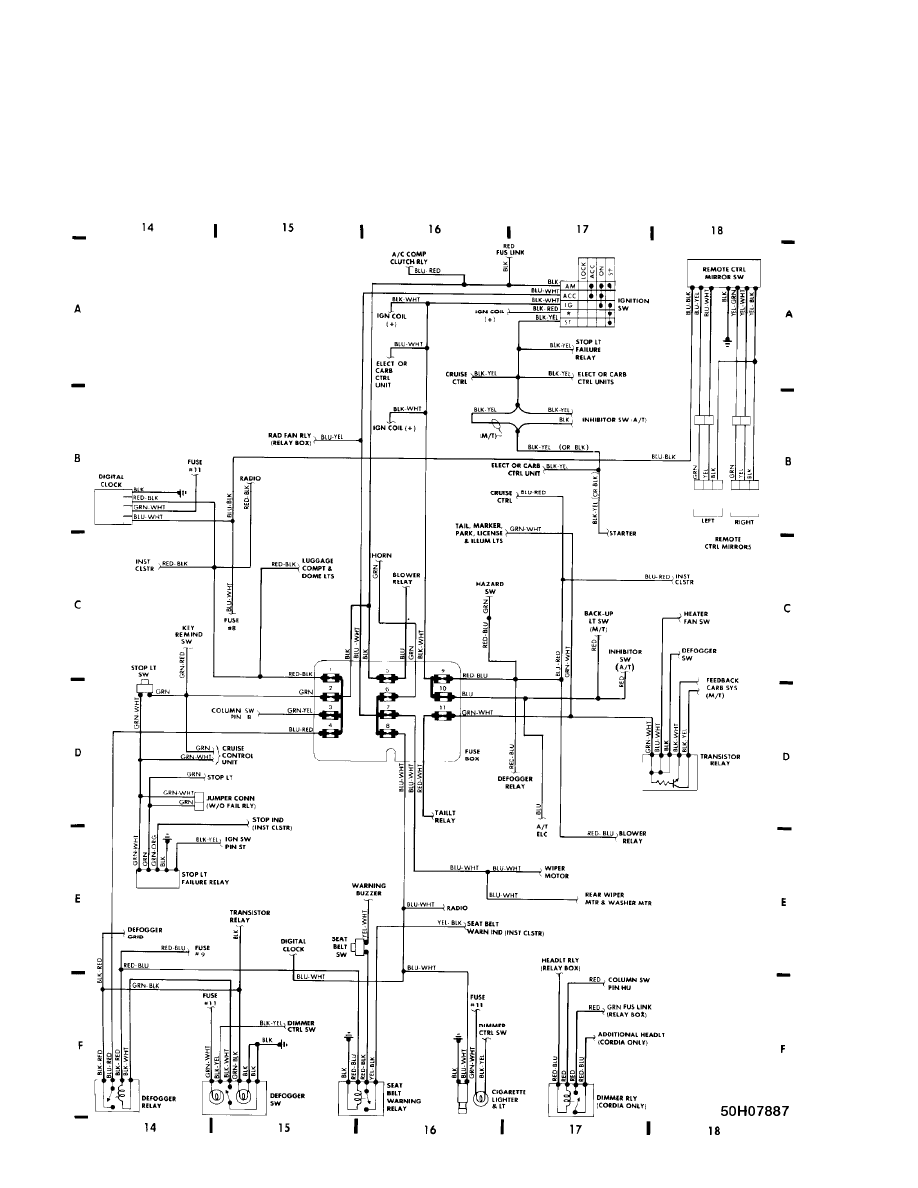

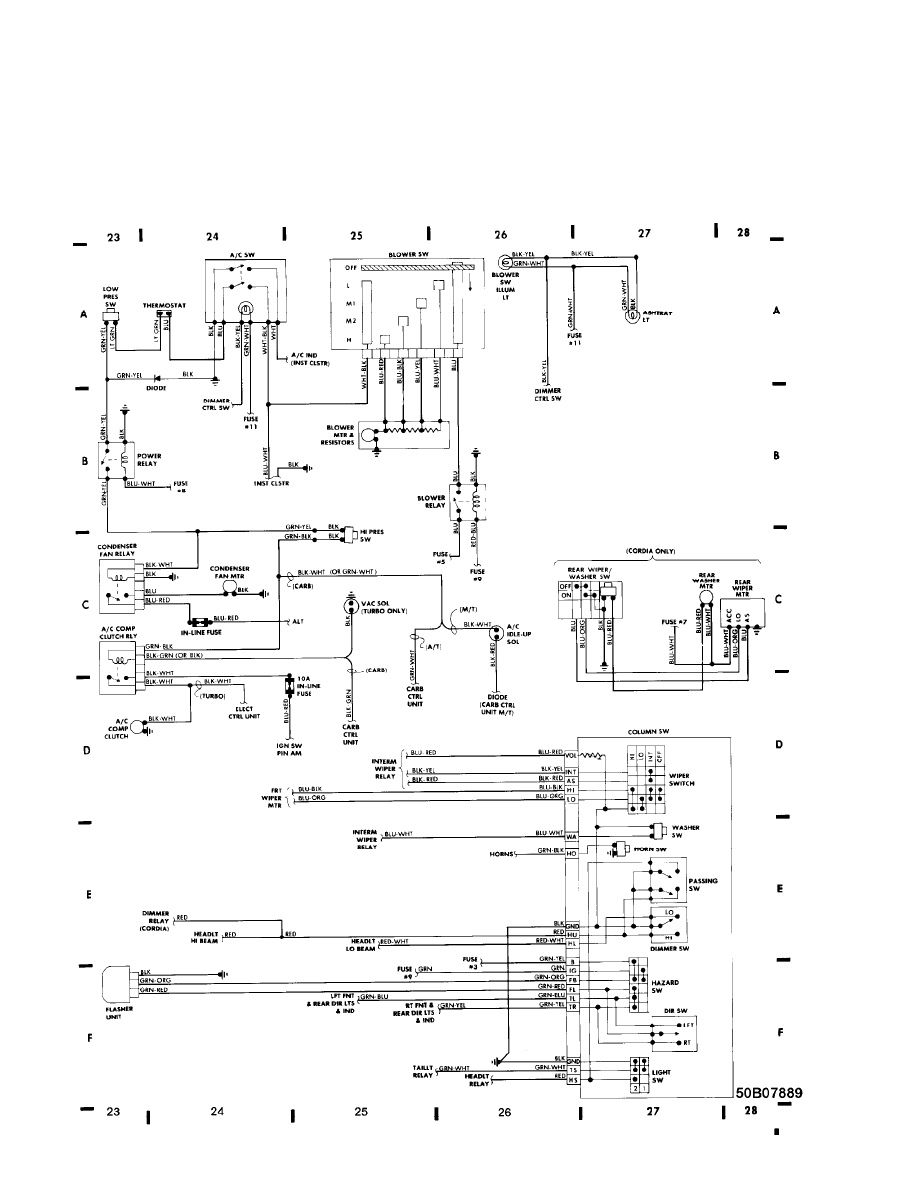

Fig. 6:  Instrument Panel (Cont.) (p. 6)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM

background image

WIRING DIAGRAMS

Fig. 7:  Rear Compartment & Accessories (p. 7)

1985 Mitsubishi Cordia

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Thursday, March 17, 2005  12:44PM
