Wojciech Grzegorczyk

Konserwacja instalacji centralnego ogrzewania i urządzeń

grzewczych

713[02].Z2.07





Poradnik dla ucznia




Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy
Radom 2006

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

1

Recenzenci:
dr inż. Krystyna Krygier
dr inż. Marian Rubik




Opracowanie redakcyjne:
mgr inż. Marzena Więcek



Konsultacja:
dr inż. Bożena Zając



Korekta:




Poradnik stanowi obudowę dydaktyczną programu jednostki modułowej 713[02].Z2.07
Konserwacja instalacji centralnego ogrzewania i urządzeń grzewczych w modułowym programie
nauczania dla zawodu monter instalacji i urządzeń sanitarnych.






















Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2006

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

2

SPIS TREŚCI


1. Wprowadzenie

3

2. Wymagania wstępne

5

3. Cele kształcenia

6

4. Materiał nauczania

7

4.1. Konserwacja urządzeń grzewczych i instalacji centralnego ogrzewania

7

4.1.1. Materiał nauczania

7

4.1.2. Pytania sprawdzające 18
4.1.3. Ćwiczenia 19
4.1.4. Sprawdzian postępów 20
4.2. Wykrywania i usuwanie awarii urządzeń grzewczych i instalacji centralnego
ogrzewania

21

4.2.1. Materiał nauczania

21

4.2.2. Pytania sprawdzające 28
4.2.3. Ćwiczenia 29
4.2.4. Sprawdzian postępów 30
4.3. Demontaż urządzeń grzewczych, elementów instalacji centralnego ogrzewania
oraz ich wymiana

31

4.3.1. Materiał nauczania

31

4.3.2. Pytania sprawdzające 37
4.3.3. Ćwiczenia 37
4.3.4. Sprawdzian postępów 39
5. Sprawdzian osiągnięć

40

6. Literatura

45

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

3

1. WPROWADZENIE

Poradnik ten będzie Ci pomocny w przyswajaniu wiedzy o zasadach eksploatacji,

konserwacji centralnego ogrzewania i urządzeń grzewczych, a także ułatwi Tobie prowadzenie
właściwej eksploatacji oraz konserwacji urządzeń grzewczych i instalacji centralnego
ogrzewania.

Poradnik ten zawiera:

1. Wymagania wstępne, czyli wykaz niezbędnych umiejętności i wiedzy, które powinieneś

opanować, aby przystąpić do poznawania tej jednostki modułowej.

2. Cele kształcenia tej jednostki modułowej.
3. Materiał nauczania (rozdział 4) umożliwia samodzielne przygotowanie się do wykonania

ćwiczeń i zaliczenia sprawdzianów. Wykorzystaj do poszerzenia wiedzy wskazaną literaturę
oraz inne źródła informacji. Materiał obejmuje również ćwiczenia, które zawierają:

wykaz materiałów, narzędzi i sprzętu potrzebnych do wykonywania ćwiczenia,

pytania sprawdzające wiedzę potrzebną do wykonania ćwiczenia,

sprawdzian teoretyczny,

sprawdzian umiejętności praktycznych.

4. Przykład zadania/ćwiczenia oraz zestaw pytań sprawdzających Twoje opanowanie wiedzy

i umiejętności z zakresu całej jednostki. Zaliczenie tego ćwiczenia jest dowodem osiągnięcia
umiejętności praktycznych określonych w tej jednostce modułowej. Wykonując sprawdzian
postępów powinieneś odpowiadać na pytanie tak lub nie, co oznacza, że opanowałeś materiał
albo nie.
Jeżeli masz trudności ze zrozumieniem tematu lub ćwiczenia, to poproś nauczyciela lub

instruktora o wyjaśnienie i ewentualne sprawdzenie, czy dobrze wykonujesz daną czynność.
Po przerobieniu materiału spróbuj zaliczyć sprawdzian z zakresu jednostki modułowej.

Jednostka modułowa: Konserwacja instalacji centralnego ogrzewania i urządzeń grzewczych,

jest jednym z modułów, w którym poznasz zasady eksploatacji i konserwacji instalacji kotłowej,
instalacji centralnego ogrzewania i urządzeń grzewczych.

Bezpieczeństwo i higiena pracy

W czasie pobytu w pracowni musisz przestrzegać regulaminów, przepisów bezpieczeństwa

i higieny pracy oraz instrukcji przeciwpożarowych, wynikających z rodzaju wykonywanych
prac. Przepisy te poznasz podczas trwania nauki.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4







































Schemat














Schemat układu jednostek modułowych

713[02].Z2.06

Instalacja urządzeń grzewczych

i wymienników ciepła

713[02].Z2

Technologia montażu instalacji

centralnego ogrzewania

713[02].Z1/2/3/4.01

Prace przygotowawczo – zakończeniowe

przy wykonywaniu instalacji sanitarnych

713[02].Z1/2/3/4.03

Montaż instalacji z rur miedzianych

713[02].Z1/2/3/4.02

Montaż instalacji z rur stalowych

713[02].Z1.04

Montaż instalacji z tworzyw sztucznych

713[02].Z1.05

Montaż instalacji centralnego ogrzewania

713[02].Z2.07

Konserwacja instalacji centralnego
ogrzewania i urządzeń grzewczych

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5

2. WYMAGANIA WSTĘPNE

Przystępując do realizacji programu jednostki modułowej „Konserwacja instalacji

centralnego ogrzewania i urządzeń grzewczych” powinieneś umieć:
− rozpoznawać rodzaje instalacji,

− wykonywać prace przygotowawczo – zakończeniowe przy montażu instalacji,

− rozróżniać łączniki do połączeń rozłącznych i nierozłącznych stosowane w instalacjach

ze stali, miedzi i tworzywa sztucznego,

− oceniać stan techniczny rur i łączników stalowych, miedzianych i tworzywowych używanych

do montażu,

− wykonywać połączenia rozłączne rur instalacyjnych stalowych, miedzianych

i tworzywowych,

− wykonywać połączenia nierozłączne rur instalacyjnych stalowych metodą spawania

gazowego,

− wykonywać podstawowe operacje obróbki materiałów stalowych, miedzianych i z tworzywa

stosowanych w instalacjach sanitarnych,

− mocować elementy instalacji do przegród budynku,

− prowadzić instalacje różnymi sposobami,
− wykonywać prace przy montażu instalacji centralnego ogrzewania, urządzeń grzewczych

i wymienników ciepła zgodnie z obowiązującymi przepisami bhp i ochrony ppoż. ,

− dokonywać regulacji wyposażenia instalacji centralnego ogrzewania,

− wykonywać regulację instalacji centralnego ogrzewania: nastawy zaworów termostatycznych

i regulacyjnych,

− sprawdzać szczelność instalacji centralnego ogrzewania poddawanej próbie w stanie zimnym,
− sprawdzać pracę instalacji centralnego ogrzewania w stanie gorącym,

− posługiwać się dokumentacją techniczną instalacji centralnego ogrzewania.

− instalować urządzenia grzewcze centralnego ogrzewania,
− instalować osprzęt urządzeń grzewczych centralnego ogrzewania,

− instalować aparaturę kontrolno - pomiarową i elementy automatyki w urządzeniach

grzewczych centralnego ogrzewania,

− podłączać urządzenia grzewcze do instalacji centralnego ogrzewania,
− przygotowywać instalację centralnego ogrzewania do odbioru,

− wykonywać próbę ciśnieniową instalacji centralnego ogrzewania wraz z urządzeniami

grzewczymi,

− stosować terminologię budowlaną,
− przestrzegać zasad bezpiecznej pracy, przewidywać i zapobiegać zagrożeniom,

− stosować procedury udzielania pierwszej pomocy osobom poszkodowanym,

− posługiwać się dokumentacją budowlaną,
− wykonywać przedmiary i obmiary robót,

− wykonywać pomiary i rysunki inwentaryzacyjne,

− organizować stanowiska składowania i magazynowania,
− korzystać z różnych źródeł informacji.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

6

3. CELE KSZTAŁCENIA

W wyniku realizacji programu jednostki modułowej powinieneś umieć:

− wykonać naprawy oraz konserwację instalacji centralnego ogrzewania i urządzeń grzewczych

zgodnie z przepisami bhp i ochrony ppoż.,

− ocenić stan techniczny instalacji centralnego ogrzewania i urządzeń grzewczych,

− sprawdzić szczelność instalacji centralnego ogrzewania i urządzeń grzewczych,
− wyregulować urządzenia znajdującego się w instalacji centralnego ogrzewania,

− zabezpieczyć uszkodzone miejsca w instalacji centralnego ogrzewania i urządzeniach

grzewczych,

− dokonać ogólnego przeglądu urządzeń grzewczych i instalacji centralnego ogrzewania,
− dokonać okresowego przeglądu urządzeń grzewczych i instalacji centralnego ogrzewania,

− zlokalizować awarie,

− odłączyć uszkodzony odcinek instalacji lub urządzenie od zasilania,
− wykonać naprawy typowych uszkodzeń występujących w instalacjach i urządzeniach

grzewczych,

− oczyścić elementy instalacji i urządzeń grzewczych,

− usunąć przyczyny niedrożności w instalacjach i urządzeniach grzewczych,
− zakonserwować elementy instalacji i urządzeń grzewczych,

− posłużyć się dokumentacją techniczną.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

7

4. MATERIAŁ NAUCZANIA


4.1. Konserwacja urządzeń grzewczych i instalacji centralnego

ogrzewania

4.1.1. Materiał nauczania


Eksploatacja instalacji centralnego ogrzewania i instalacji kotłowej

Urządzenia grzewcze (kotły i wymienniki ciepła) oraz instalacje centralnego ogrzewania, są

eksploatowane w większości przypadków z wykorzystaniem systemów automatycznej regulacji.
Aby jednak urządzenia te pracowały niezawodnie, niezbędna jest właściwa ich eksploatacja
i konserwacja przez odpowiednio przeszkolone służby techniczne. Pracownicy zajmujący się
eksploatacją urządzeń grzewczych oraz instalacji centralnego ogrzewania powinni posiadać
świadectwo kwalifikacyjne uprawniające do eksploatacji urządzeń, instalacji i sieci

(świadectwo kwalifikacyjne E).
Do podstawowych prac wykonywanych przez służby eksploatacyjne należą:
– bieżąca konserwacja instalacji centralnego ogrzewania,
– bieżąca konserwacja urządzeń grzewczych (kotłów, wymienników ciepła),
– spuszczanie wody z instalacji centralnego ogrzewania,
– czyszczenie kotłów,
– napełnianie instalacji centralnego ogrzewania wodą,
– przygotowywanie urządzeń podlegających pod dozór techniczny do odbioru,
– przygotowywanie kotłów i węzłów ciepłowniczych do rozruchu,
– przygotowywanie kotłów i węzłów ciepłowniczych do przerwy letniej.

Bieżąca konserwacja instalacji centralnego ogrzewania i instalacji kotłowej

Bieżąca konserwacja instalacji centralnego ogrzewania i instalacji kotłowej polega na

systematycznych przeglądach, ocenie stanu technicznego i niezwłocznym usuwaniu
zauważonych nieprawidłowości, do których możemy zaliczyć:
– przecieki na połączeniach gwintowanych,
– przecieki na połączeniach kołnierzowych,
– przecieki na dławnicach zaworów,
– przecieki na dławnicach pomp,
– korozja przewodów i armatury.

Przecieki na połączeniach gwintowanych
Aby usunąć przecieki wody na połączeniach gwintowanych należy:
– odciąć dopływ wody do naprawianego odcinka instalacji,
– spuścić wodę z naprawianego odcinka instalacji,
– zdemontować przeciekające połączenie,
– oczyścić zdemontowane elementy,
– nawinąć na gwint konopie lniane zgodnie z kierunkiem wskazówek zegarka (rys. 1),
– posmarować nawinięte konopie pastą uszczelniającą,
– skręcić elementy instalacji,
– sprawdzić poprawność wykonania połączenia,
– napełnić wodą naprawiany odcinek instalacji,
– sprawdzić szczelność naprawionego odcinka instalacji.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8

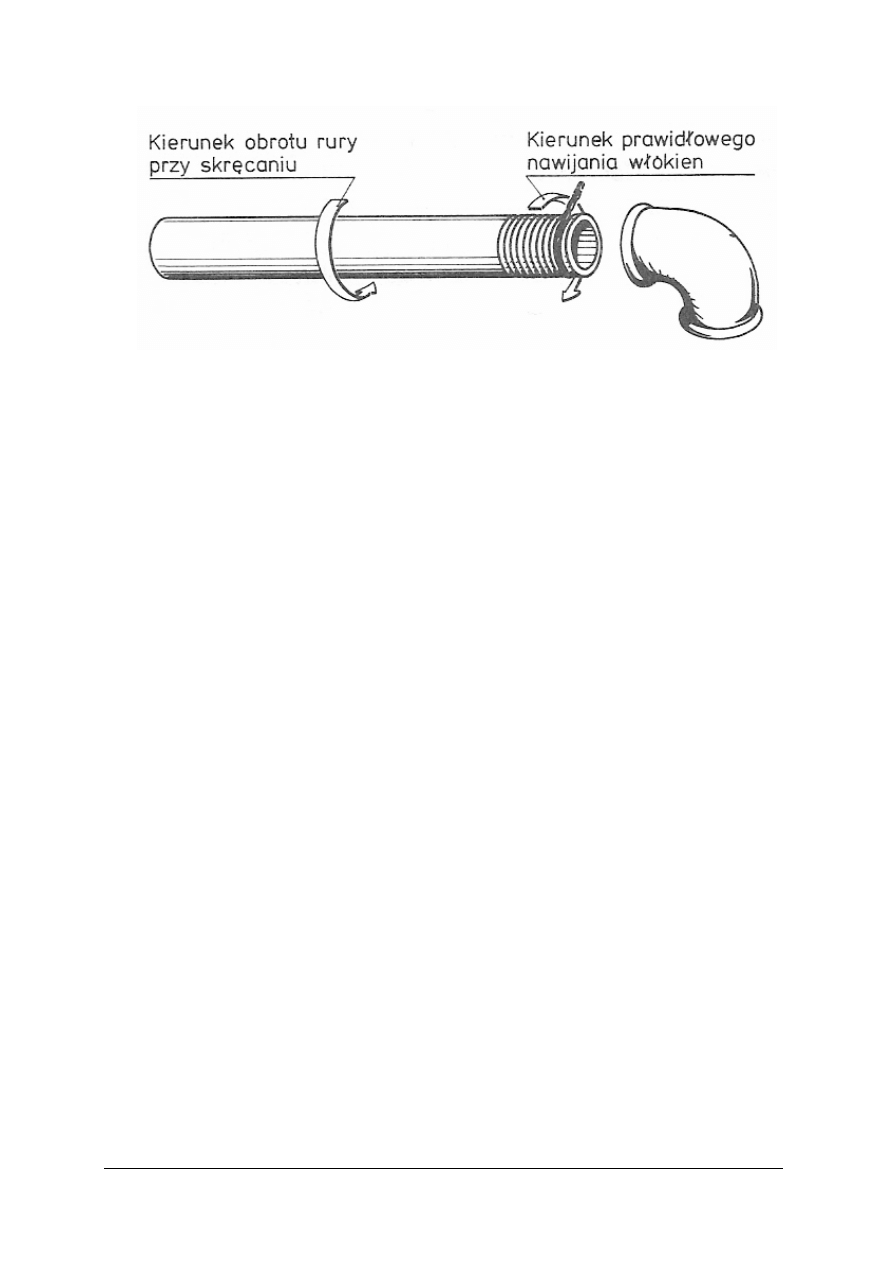

Rys. 1. Prawidłowe nawijanie włókien konopnych na gwint [2].


Przecieki na połączeniach kołnierzowych
Aby usunąć przecieki wody na połączeniu kołnierzowym należy:
– odciąć dopływ wody do naprawianego odcinka instalacji,
– spuścić wodę z naprawianego odcinka instalacji,
– rozkręcić połączenie kołnierzowe,
– oczyścić płaszczyzny kołnierzy,
– wyciąć uszczelkę o grubości od 2 do 3 mm. Materiał na uszczelkę dobieramy, uwzględniając

parametry pracy (ciśnienie, temperatura).Materiałem tym może być: guma , fibra, klingieryt,

– włożyć uszczelkę pomiędzy dwa kołnierze,
– skręcić równomiernie połączenie kołnierzowe,
– sprawdzić poprawność wykonania połączenia,
– napełnić wodą naprawiany odcinek instalacji,
– sprawdzić szczelność naprawionego połączenia kołnierzowego.

Przecieki na dławicach zaworów
Najczęstszą awarią zaworów są przecieki pomiędzy wrzecionem zaworu a jego uszczelnieniem.

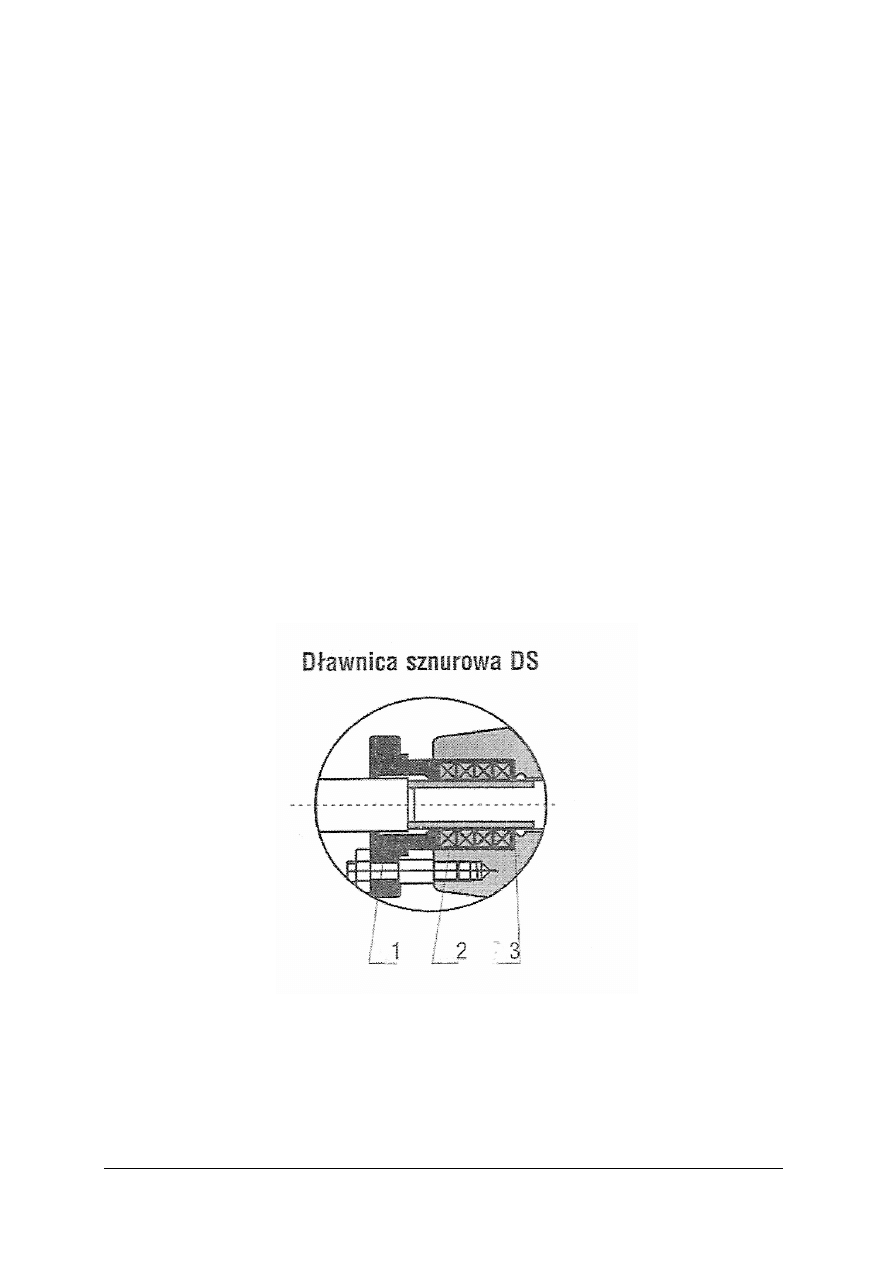

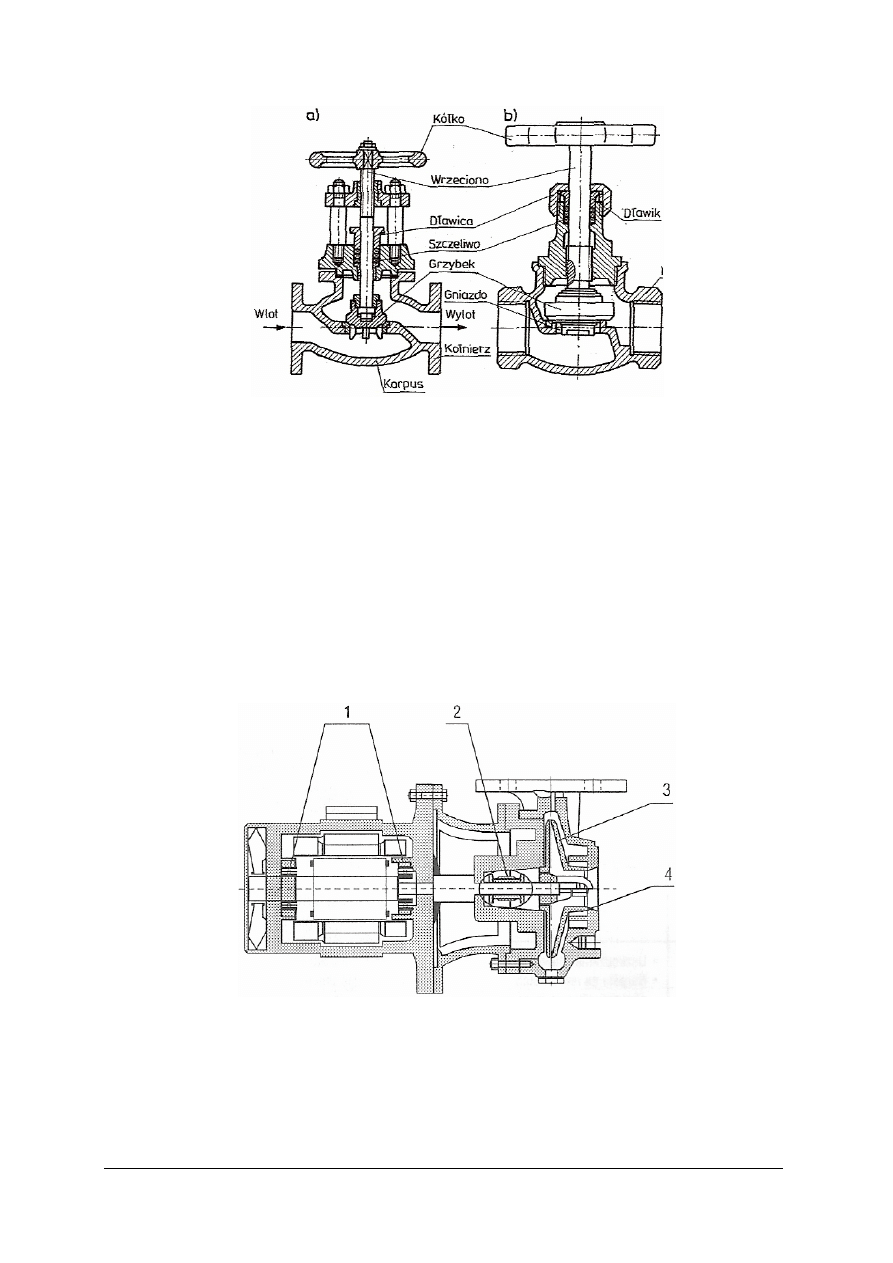

Aby usunąć przecieki wody na dławnicy zaworu (rys. 2) należy:
– odciąć dopływ wody do naprawianego odcinka instalacji (na którym zamontowany jest

zawór),

– spuścić wodę z naprawianego odcinka instalacji,
– odkręcić dławnicę zaworu,
– wysunąć szczeliwo z komory dławnicy,
– założyć nowe zwoje sznura uszczelniającego. Szczeliwem uszczelniającym mogą być:

sznury bawełniane i konopne łojowane lub grafitowane o przekroju kwadratowym lub
kołowym,

– wkręcić dławik uszczelniający w korpus zaworu,
– sprawdzić poprawność wykonania,
– napełnić wodą naprawiany odcinek instalacji,
– sprawdzić szczelność wykonanego uszczelnienia zaworu.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

9

Rys. 2. Przekrój przez zawór grzybkowy a) kołnierzowy, b) mufowy [10].


Przecieki na dławnicach pomp
W instalacjach kotłowych i centralnego ogrzewania stosowane są następujące rodzaje pomp
wirowych:
– pompy hermetyczne (bezdławnicowe). Podstawową cechą konstrukcyjną tych pomp jest to,

że wszystkie elementy ruchome silnika (wirnik, wał oraz łożyska) omywane są pompowaną
cieczą, a zatem pompy nie mają dławnicy ani uszczelnienia mechanicznego. Pompy nie
wymagają w tym zakresie konserwacji,

– pompy dławnicowe, np. typu PJM (rys.3). Pompy te wymagają konserwacji, polegającej na

smarowaniu łożysk oraz uszczelnianiu wału. Pompy te mogą mieć dławnice mechaniczne
DMr lub dławnice sznurowe DS. Zgodnie z instrukcją obsługi wyciek wody przez dławnicę
nie powinien przekraczać 2 kropli na minutę w przypadku dławnicy mechanicznej oraz
do 10 kropli na minutę w przypadku dławnicy sznurowej. Gdy przecieki są większe, należy
wymienić uszczelnienie pompy.

Rys. 3. Przekrój przez pompę PJM [6] : 1- łożyska silnika, 2 – podzespół dławnicy, 3 - wirnik

4 – pierścień labiryntu.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

10

Aby usunąć przecieki wody na dławicy sznurowej DS (rys. 4) pompy należy:
– odciąć dopływ wody do pompy za pomocą zaworów odcinających,
– odciąć dopływ prądu do pompy przez uprawnionego elektryka,
– zdemontować pompę,
– pracę uszczelnienia dławnicy należy przeprowadzić w warsztacie,
– odkręcić śrubę mocującą wirnik pompy,
– zdemontować wirnik pompy,
– odkręcić dławik uszczelnienia pompy,
– wysunąć dławik z korpusu pompy,
– wysunąć szczeliwo,
– wprowadzić w miejsce uszczelnienia nowe szczeliwo,
– zamontować i przykręcić dławik,
– zamontować na wale silnika wirnik pompy,
– przykręcić wirnik pompy za pomocą śruby,
– sprawdzić poprawność montażu, obracając wirnik pompy,
– zamontować pompę w instalacji,
– odkręcić zawory odcinające pompę od instalacji,
– sprawdzić szczelność wykonanych połączeń,
– sprawdzić szczelność wykonanej naprawy,
– podłączyć pompę do instalacji elektrycznej (może to wykonać tylko uprawniony elektryk),
– obrócić ręcznie wałek silnika od strony przewietrzaka; wałek silnika powinien obracać się

bez oporów,

– sprawdzić, czy kierunek obrotów jest zgodny z kierunkiem podanym na korpusie pompy,
– dokonać rozruchu pompy przez osobę posiadającą odpowiednie kwalifikacje.

Rys.4. Uszczelnienie pompy PJM[6] :1 – dławik, 2 – szczeliwo miękkie,

3 – tulejka ochronna.


Pompy PJM nie są pompami samozasysającymi, dlatego przed pierwszym uruchomieniem,
pompy nie pracujące w układzie obiegowym, należy zalać wodą.
Przed przystąpieniem do montażu lub naprawy pompy należy zapoznać się z jej instrukcją
obsługi.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

11

Typowe przyczyny zakłóceń pracy pompy podano w tabeli 1.

Tabela 1 Przyczyny zakłóceń w pracy pomp [6].

Niedomagania Przyczyny

Sposób

usunięcia

Brak wydajności

Niewłaściwy kierunek
obrotów silnika
Nieszczelny układ ssawny
Brak drożności instalacji
Zatkanie szczelin wirnika
Narosty na wewnętrznych
powierzchniach korpusu

Sprawdzić kierunek obrotów silnika
Zatrzymać pompę, sprawdzić czy woda nie
wycieka z niej lub z układu ssawnego.
Sprawdzić drożność instalacji.
Skontrolować parametry pracy za pomocą
przyrządów. Jeśli nie uzyskuje założonych
parametrów to, rozebrać pompę i sprawdzić,
czy na wewnętrznych częściach pompy nie
powstały narosty i czy nie zatkały się kanały
wirnika .

Zmniejszenie
wydajności

Zatkanie kosza ssawnego
Zasysanie powietrza



Zatykanie wirnika


Zbyt duże szczeliny
labiryntowe

Sprawdzić drożność kosza ssawnego
Sprawdzić, czy pompa nie jest zapowietrzona
i ewentualnie odpowietrzyć pompę
Sprawdzić, szczelność pompy i ewentualnie
usunąć wycieki
Sprawdzić, czy wirnik nie jest zatkany i
ewentualnie udrożnić go lub wymienić na
nowy
Sprawdzić, czy luz pomiędzy pierścieniami
labiryntu a wirnikiem nie przekroczył wartości
granicznej, ewentualnie wymienić pierścień na
nowy

Przecieki przez
dławnicę

Uszkodzenie dławnicy
Narosty na elementach
dławnicy (osady krzemu,
manganu)
Zużycie elementów dławicy

W przypadku dławnicy sznurowej dokręcić
dławik lub gdy to nie pomaga to wymienić, w
zależności od potrzeby, dławnice lub jej części
W przypadku dławnicy mechanicznej
wymienić ją na nową

Przegrzewanie się
bądź przepalenie
silnika

Praca pompy poniżej
projektowanej wysokości
podnoszenia
Przesztywnienie układu
zamocowania
(niedostatecznie
wypoziomowany rurociąg
tłoczny lub ssawny) lub nie
podparty kolektor tłoczny
Praca pompy ze zbyt dużą
wydajnością

Sprawdzić za pomocą przyrządów
pomiarowych wysokość podnoszenia H
i wydajność Q pompy; zmierzone parametry
muszą się mieścić w podanym zakresie
stosowalności.
W przypadku zgodności tych parametrów
należy sprawdzić, czy układ zamocowania
pompy został zmontowany prawidłowo

Zbyt głośna praca
pompy

Zużycie łożysk
Zjawisko kawitacji

Skontrolować zużycie łożysk
W przypadku ich zużycia wymienić na nowe.
Jeśli łożyska nie wykazują zużycia, to należy
sprawdzić prawidłowość doboru pompy do
rzeczywistych warunków pracy (patrz usterka
wyżej )

Wirnik się nie obraca

Przerwa w zasilaniu silnika
Inne usterki elektryczne
Blokada pompy ciałem
obcym

Sprawdzić prawidłowość wykonania połączeń
elektrycznych. Gdy nie stwierdzono żadnych
uszkodzeń elektrycznych, to należy rozebrać
pompę i sprawdzić, czy do wnętrza nie dostało
się żadne ciało blokujące wirnik



background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

12

Ochrona przed korozją.

Stalowe przewody instalacji centralnego ogrzewania, instalacji kotłowej, instalacji węzła

ciepłowniczego, pracują w trudnych warunkach (wysoka temperatura, duża wilgotność).
Warunki te sprzyjają powstawaniu ognisk korozji. Brak troski o zewnętrzne powierzchnie
przewodów jest przyczyną powstania ognisk korozji, co powoduje szybkie zniszczenie odcinków
instalacji. Powierzchnie metalowe należy chronić przed korozją przez malowanie farbami
antykorozyjnymi. W przypadku stwierdzenia powstania ognisk korozji na odcinku przewodu
należy:
– oczyścić skorodowane miejsca, usuwając rdzę za pomocą szczotki drucianej lub przy użyciu

sprzętu mechanicznego,

pomalować oczyszczone miejsce farbą antykorozyjną; aby powierzchnia była dobrze

zabezpieczona, powinna być pokryta trzema warstwami farby.


Bieżąca konserwacja urządzeń grzewczych (kotłów, wymienników ciepła)
Do urządzeń grzewczych zaliczamy:
– kotły centralnego ogrzewania, które możemy podzielić w zależności od mocy cieplnej na:

a) kotły o mocy do 30 kW (kotły montowane w budynkach jednorodzinnych),
b) kotły o mocy powyżej 30 kW (kotły produkujące ciepło na potrzeby systemu

ciepłowniczego osiedla, miasta).

– kotły centralnego ogrzewania w zależności od rodzaju spalanego paliwa dzielimy na:

a)

kotły na paliwo stałe,

b)

kotły na paliwo gazowe,

c)

kotły na paliwo ciekłe.

– wymienniki centralnego ogrzewania i ciepłej wody.
Każde źródło ciepła (kotłownia, ciepłownia, węzeł ciepłowniczy) powinno być wyposażone
w instrukcje obsługi oraz schemat źródła ciepła. Armatura znajdująca się w węźle, powinna być
ponumerowana, a numeracja znajdować się na schemacie źródła ciepła. Każde urządzenie
pomiarowe (termometr, manometr) powinno mieć naniesiony zakres pracy podczas normalnej
eksploatacji. Zakres bieżącej konserwacji zależy od mocy, typu kotła i rodzaju spalanego paliwa.
Bieżąca konserwacja polega na:
– obserwacji instalacji kotłowej czy na instalacji nie ma przecieków wody,
– obserwacji pracy pompy,
– obserwacji ciśnienia w instalacji kotłowej (w przypadku spadku ciśnienia należy zwiększyć

ciśnienie w instalacji centralnego ogrzewania),

– obserwacji automatyki urządzeń grzewczych.

Spuszczanie wody z instalacji centralnego ogrzewania
Woda z kotłów i wymienników ciepła powinna być spuszczana tylko w uzasadnionych
przypadkach. Każde nieuzasadnione spuszczenie wody przyspiesza korozję urządzeń
grzewczych (kotłów, wymienników ciepła), armatury oraz instalacji centralnego ogrzewania.
Instalacja centralnego ogrzewania powinna być tak zaprojektowana, aby w przypadku
konieczności spuszczenia wody z instalacji, wodę można było spuścić tylko z tej sekcji, w której
nastąpiła awaria.
Przed spuszczeniem wody z kotła czy wymiennika ciepła należy urządzenie wyłączyć
z eksploatacji. W przypadku kotłów grzewczych należy wygasić kocioł i wyłączyć pompę,
a w przypadku wymienników ciepła należy odciąć dopływ czynnika grzewczego do wymiennika
oraz wyłączyć pompę obiegową. Po wykonaniu tych czynności możemy rozpocząć spuszczanie
wody z instalacji. Wodę o temperaturze powyżej 40

o

C należy skierować do studzienki

schładzającej, a następnie do kanalizacji. Po usunięciu awarii instalacje należy niezwłocznie
napełnić wodą.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

13

Czyszczenie kotłów
Częstotliwość czyszczenia kotłów zależy od: mocy i typu kotła oraz rodzaju spalanego paliwa.
Czyszczenie kotłów polega na czyszczeniu wewnętrznej powierzchni wymiennika ciepła
(od strony komory paleniskowej). Na wewnętrznej powierzchni ogrzewalnej kotłów: komorze
spalania, rurach płomieniówkowych, kanałach spalinowych osadzają się niespalone części
paliwa (sadza). Tworzą one warstwę izolacji, która zmniejsza ilość ciepła przekazywanego do
wody przepływającej przez kocioł. Warstwa sadzy o grubości 1 – 2mm zmniejsza moc cieplną
kotła o około 30 %, zwiększa się jednak zużycie paliwa i utrudniony jest przepływ spalin.
Częstotliwość czyszczenia podaje producent kotłów w dokumentacji techniczno-ruchowej.
Zależy ona przede wszystkim od rodzaju spalanego paliwa. Najczęściej należy czyścić kotły
opalane paliwem stałym, najdłuższy okres pracy bez czyszczenia mają kotły opalane paliwem
gazowym. Czyszczenie kotłów należy rozpocząć po całkowitym ich wystudzeniu.
Do czyszczenia służą specjalne zestawy narzędzi, w skład którego wchodzą szczotki druciane,
skrobaki, miotły, dłuta. W kotłach o dużej mocy do usuwania sadzy i popiołu można stosować
parę wysokoprężną lub sprężone powietrze.

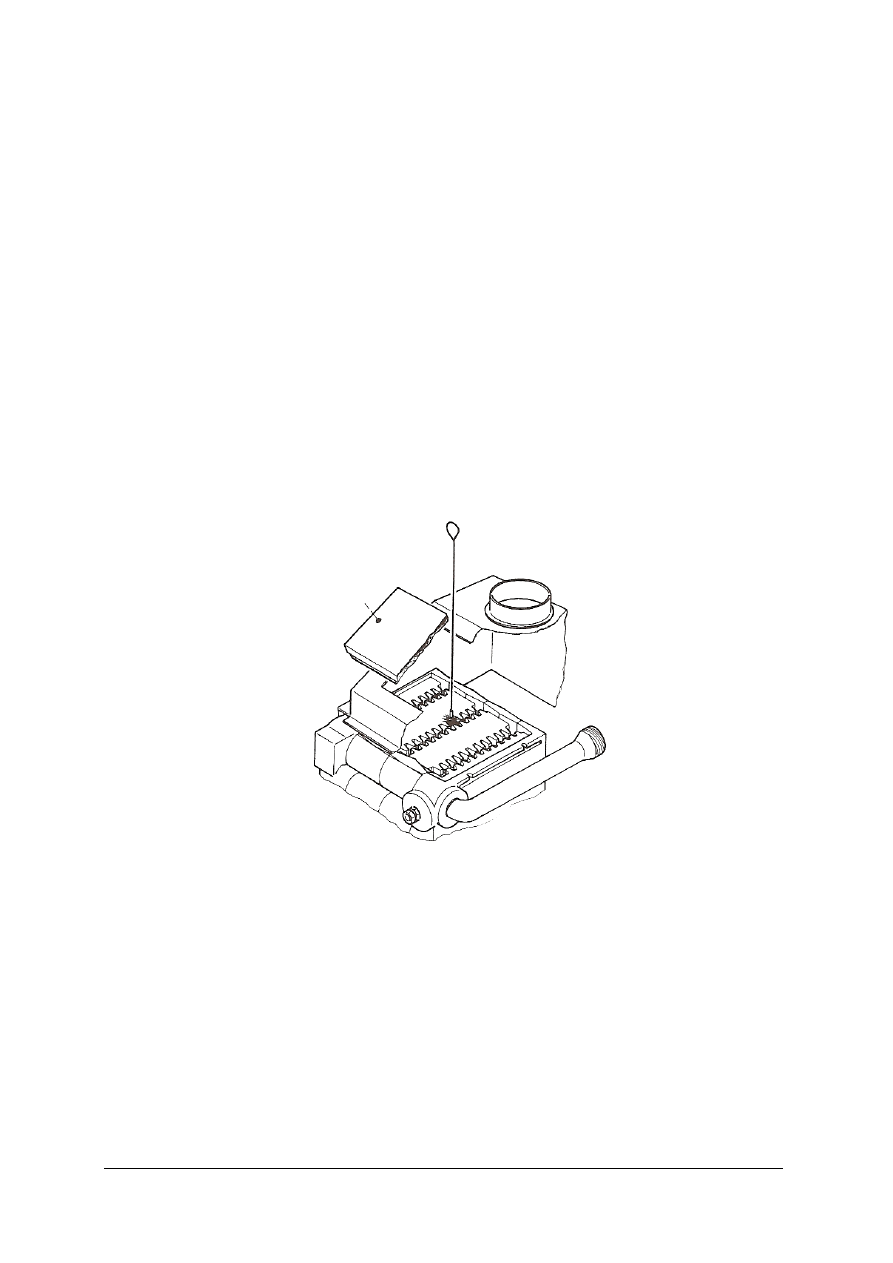

Kotły stojące o małej mocy (do 30 kW), czyszczone są od strony komory paleniskowej oraz po
odkręceniu górnej części pokrywy rewizyjnej (rys. 5). Czyszczenie wykonujemy wyciorem
(dostarczonym wraz z kotłem), wprowadzając go od góry pomiędzy poszczególne elementy
żeliwnego korpusu kotła.

Rys.5. Czyszczenie kotła stojącego [3].


Konserwację i czyszczenie kotłów wiszących, gazowych małej mocy do 30 kW należy
przeprowadzać raz w roku. Okresową konserwacje może przeprowadzić osoba posiadająca
odpowiednie uprawnienia, a najlepiej prace, te zlecić autoryzowanemu serwisowi.
Okresowa konserwacja polega na:
– czyszczeniu komory paleniskowej,
– czyszczeniu i regulacji palnika,
– kontroli wszystkich podzespołów sterujących i zabezpieczających pracę kotła.
Po 5 latach eksploatacji należy również oczyścić wnętrze kotła z osadu kamienia kotłowego,
szczególnie wtedy, gdy na skutek awarii często była spuszczana woda, a instalacja napełniana
nie uzdatnioną wodą wodociągową. Kotły należy płukać roztworami chemicznymi,
rozpuszczającymi kamień kotłowy.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

14

Wymienniki centralnego ogrzewania, ciepłej wody poddajemy zabiegowi płukania roztworami
chemicznymi, zadaniem których jest usunięcie kamienia kotłowego.

Napełnianie instalacji centralnego ogrzewania wodą
Instalacja centralnego ogrzewania napełniana jest po raz pierwszy po zakończeniu montażu, gdy
sprawdzamy jej szczelność. Proces napełniania instalacji należy prowadzić bardzo powoli, aby
umożliwić jej odpowietrzenie. Po napełnieniu instalacji do ciśnienia eksploatacyjnego, należy
instalację odpowietrzyć, a w szczególności należy prawidłowo odpowietrzyć grzejniki oraz
rozdzielacze w systemie ogrzewania rozdzielaczowego. Po odpowietrzeniu instalacji należy
uzupełnić wodą instalację do ciśnienia eksploatacyjnego. W instalacjach centralnego ogrzewania
(budynki jednorodzinne), do wody należy dodać środki antykorozyjne (inhibitory korozji).
W instalacjach centralnego ogrzewania budynków wielorodzinnych, napełniamy i uzupełniamy
braki wodą z sieci ciepłowniczej. Jest to woda uzdatniona, pozbawiona substancji tworzących
kamień kotłowy i przyśpieszających korozję. Instalacja jest napełniana i uzupełniana poprzez
obejście łączące sieć ciepłowniczą z instalacją. Na obejściu tym zamontowany jest wodomierz
pokazujący ilość wody zużytej do napełnienia instalacji oraz uzupełniania jej braków.
Za zużytą wodę odbiorca rozlicza się z dostawcą ciepła.

Przygotowywanie urządzeń podlegających pod dozór techniczny do odbioru
Urządzenia techniczne stosowane w gospodarce cieplnej są objęte dozorem technicznym.
Do urządzeń tych zaliczamy:
– kotły parowe,
– kotły wodne,
– zbiorniki stałe (wymienniki ciepła) i zbiorniki przenośne o określonych parametrach

(pojemność, ciśnienie),

– rurociągi parowe i armaturą łączącą kocioł z turbiną w blokach energetycznych,
– dźwignice.
Zadaniem dozoru technicznego jest sprawowanie nadzoru nad tymi urządzeniami, a zadaniem
służb eksploatujących te urządzenia, jest ich właściwa eksploatacja oraz przygotowywanie
do badań okresowych.
Badania okresowe kotłów, wymienników ciepła, zbiorników ciepłej wody polega na:
– rewizji zewnętrznej w czasie jego pracy,
– rewizji wewnętrznej,
– próbie wodnej.

Rewizja zewnętrzna odbywa się podczas pracy urządzenia, polega na sprawdzeniu

funkcjonowania urządzenia a w szczególności jego osprzętu: zaworu bezpieczeństwa,
automatyki.

Rewizja wewnętrzna odbywa się po odłączeniu urządzenia od instalacji i polega na

oględzinach od strony wewnętrznej w miejscach dostępnych, stanu ścianek urządzenia
ciśnieniowego (wymienników ciepła, zbiorników ciepłej wody).

Próba wodna (próba ciśnienia) polega na sprawdzeniu czy urządzenie może pracować przy

określonych parametrach. Próba ta poprzedzona jest rewizją wewnętrzną i odbywa się po
odłączeniu urządzenia od instalacji.
Aby przygotować do rewizji wewnętrznej urządzenie (zasobnik ciepłej wody rys. nr 6) należy:
– odłączyć zasobnik ciepłej wody od instalacji,
– zaślepić na czas rewizji rury łączące zasobnik z instalacją,
– spuścić wodę z zasobnika przy pomocy zaworu spustowego znajdującego się na jego

spodzie,

– otworzyć właz wejściowy do zasobnika,
– wyczyścić z korozji wewnętrzne powierzchnie zasobnika.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

15

Po przygotowaniu zasobnika do rewizji wewnętrznej, przedstawiciel dozoru technicznego
dokonuje wewnętrznej jego rewizji, zwracając szczególną uwagę na ewentualne ogniska korozji.
W książce rewizyjnje odnotowuje wykonanie rewizji wewnętrznej i dopuszcza lub nie dopuszcza
zasobnik do dalszej eksploatacji.
Próba wodna polega na wykonaniu próby ciśnieniowej urządzenia; próbę tę poprzedza
najczęściej rewizja wewnętrzna urządzenia.
Aby wykonać próbę ciśnieniową należy:
– zdemontować przyrządy pomiarowe (termometry, manometry, czujniki),
– zamontować właz wejściowy,
– zaślepić króćce przyłączeniowe,
– zamontować urządzenie do wykonywania próby ciśnieniowej,
– napełnić zasobnik wodą,
– wytworzyć w zasobniku ciśnienie o wartości ciśnienia próbnego.
Próba wodna wykonywana jest w obecności przedstawiciela dozoru technicznego, który
w książce rewizyjnej odnotowuje wykonanie rewizji wewnętrznej i próby ciśnieniowej.
Jeżeli badanie wypadło pozytywnie, to dopuszcza on zasobnik do dalszej eksploatacji.

Po wykonaniu badania zasadnika, należy wykonać następujące czynności:

– spuścić wodę z zasobnika,
– odłączyć urządzenie do próby ciśnieniowej,
– zdemontować zaślepki z króćców,
– zamontować armaturę,
– połączyć zasobnik z instalacją,
– uruchomić zasobnik.

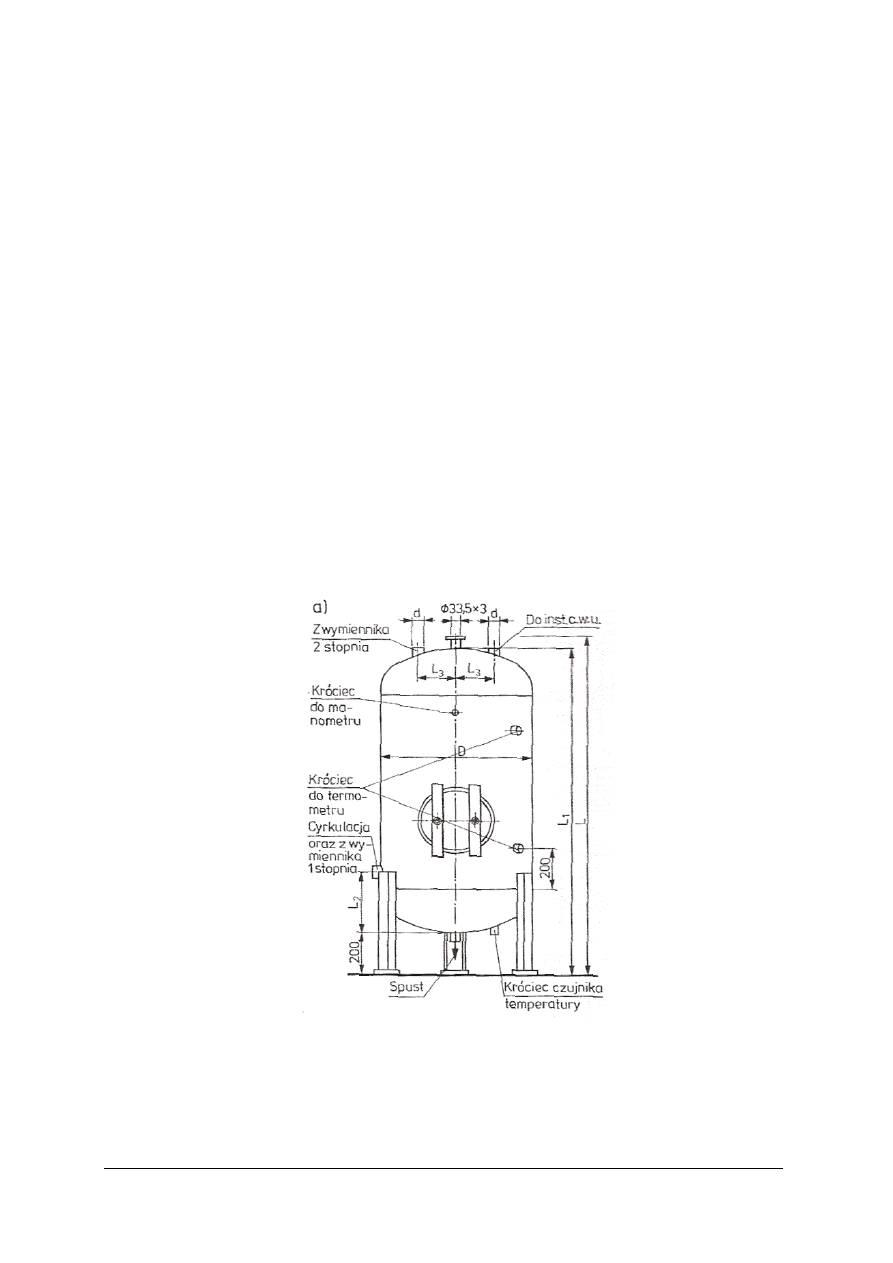

Rys.6. Zasobnik ciepłej wody [10].

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16

Przygotowanie kotłów i węzłów ciepłowniczych do rozruchu
Przed uruchomieniem kotła (rozpaleniem kotła) należy dokonać ogólnego przeglądu stanu
technicznego kotła i instalacji kotłowej. Przegląd polega na sprawdzeniu:

– działania osprzętu kotła i instalacji,
– działania zaworów bezpieczeństwa,
– działania i szczelności pomp obiegowych,
– szczelności przewodów odprowadzających spaliny,
– działania systemu wentylacji,
– poziomu wody w całym systemie grzewczym.

W każdej kotłowni powinna znajdować się instrukcja obsługi wszystkich urządzeń znajdujących
się w kotłowni oraz instrukcja obsługi kotła, która powinna opisywać czynności jakie musi
wykonać palacz w czasie:

– uruchamiania kotła,
– normalnej eksploatacji kotła,
– stanów awaryjnych pracy kotła,
– wyłączania kotła z eksploatacji,
– uruchamiania instalacji centralnego ogrzewania.

Na widocznym miejscu w kotłowni powinien znajdować się schemat instalacji kotłowej.
Armatura powinna być ponumerowana, a numeracja powinna być naniesiona na schemacie
kotłowni. Każdy przyrząd pomiarowy (termometr, manometr) powinien mieć naniesiony zakres
pracy podczas normalnej eksploatacji.

Zadaniem węzłów ciepłowniczych jest dostarczanie ciepła na potrzeby instalacji centralnego

ogrzewania oraz ciepłej wody. Wynika z tego, że węzły ciepłownicze pracują przez cały rok
z wyjątkiem przerw remontowych, które przypadają w okresie letnim. W okresie sezonu
grzewczego węzeł ciepłowniczy dostarcza ciepło na potrzeby instalacji centralnego ogrzewania
i ciepłej wody, natomiast poza sezonem grzewczym węzeł ciepłowniczy dostarcza tylko ciepło
na potrzeby ciepłej wody. Aby dokonać rozruchu węzła ciepłowniczego należy powiadomić
odpowiednie służby zajmujące się dystrybucją ciepła (Zakłady Sieci Cieplnej).
Przed

uruchomieniem

węzła ciepłowniczego należy dokonać ogólnego przeglądu stanu

technicznego urządzeń znajdujących się w węźle ciepłowniczym, zwracając szczególną uwagę
na:

– działanie zaworów oraz ich szczelność,
– działanie pomp,
– działanie zaworów bezpieczeństwa,
– połączenia kołnierzowe, gwintowane, powinny być szczelne,
– odmulacze (filtry) - przygotowane do prawidłowego działania,
– aparaturę kontrolno – pomiarową.

Na widocznym miejscu w węźle ciepłowniczym powinien znajdować się schemat węzła
ciepłowniczego. Armatura znajdująca się w węźle, powinna być ponumerowana, a numeracja
naniesiona na schemacie węzła. Każde urządzenie pomiarowe (termometr, manometr) powinno
mieć naniesiony zakres pracy podczas normalnej eksploatacji.
Węzły ciepłownicze z reguły pracują w układach automatycznej regulacji i właściwie
przygotowany węzeł do sezonu grzewczego nie wymaga nadzoru eksploatacyjnego. Bieżąca
eksploatacja polega na obserwacji stanu technicznego, usuwaniu zauważonych usterek oraz
kontroli parametrów pracy.
Należy kontrolować następujące parametry pracy:
– temperaturę czynnika grzewczego na wejściu do węzła ciepłowniczego,
– temperaturę wody na wejściu do instalacji centralnego ogrzewania,
– temperaturę wody powracającej z instalacji centralnego ogrzewania,
– temperaturę ciepłej wody,

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

17

– ciśnienie w instalacji centralnego ogrzewania.

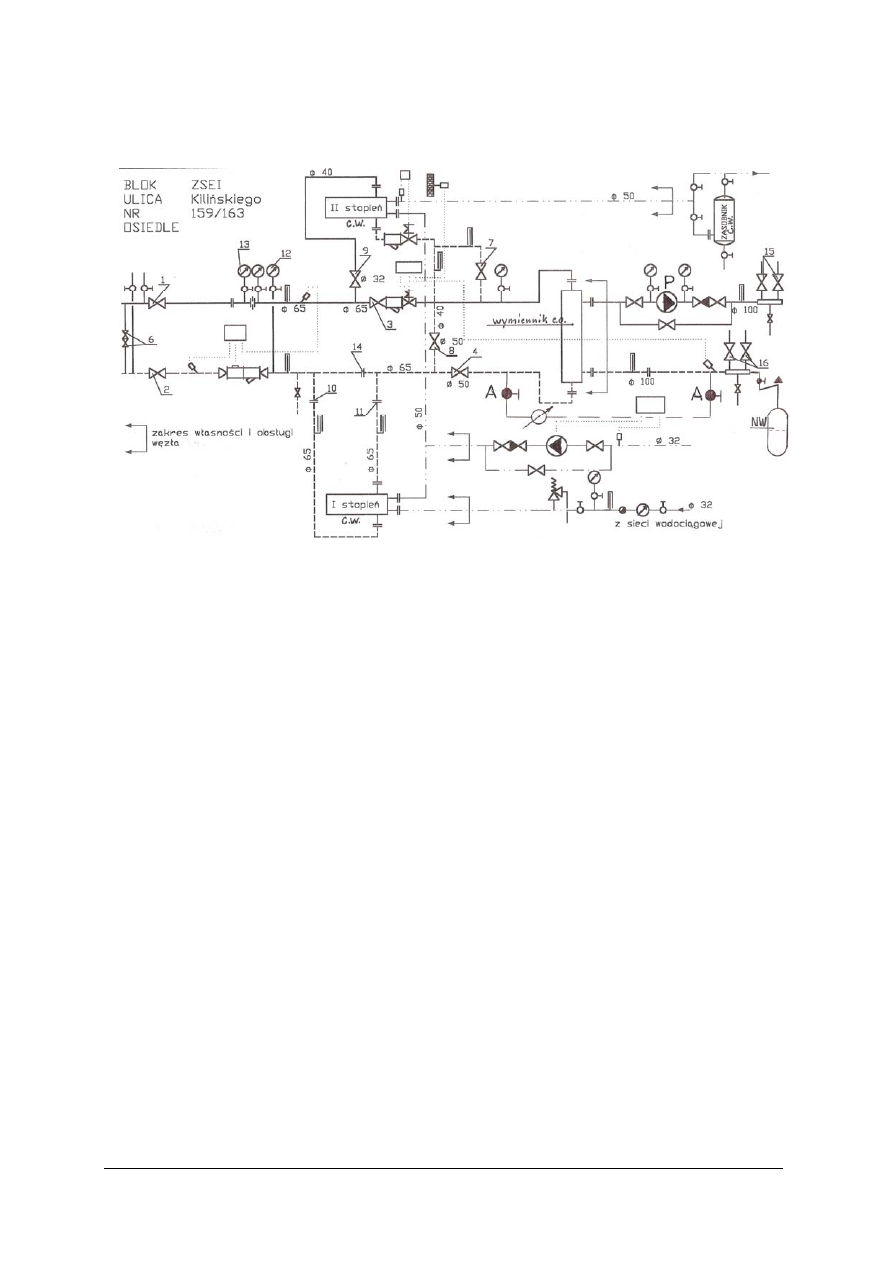

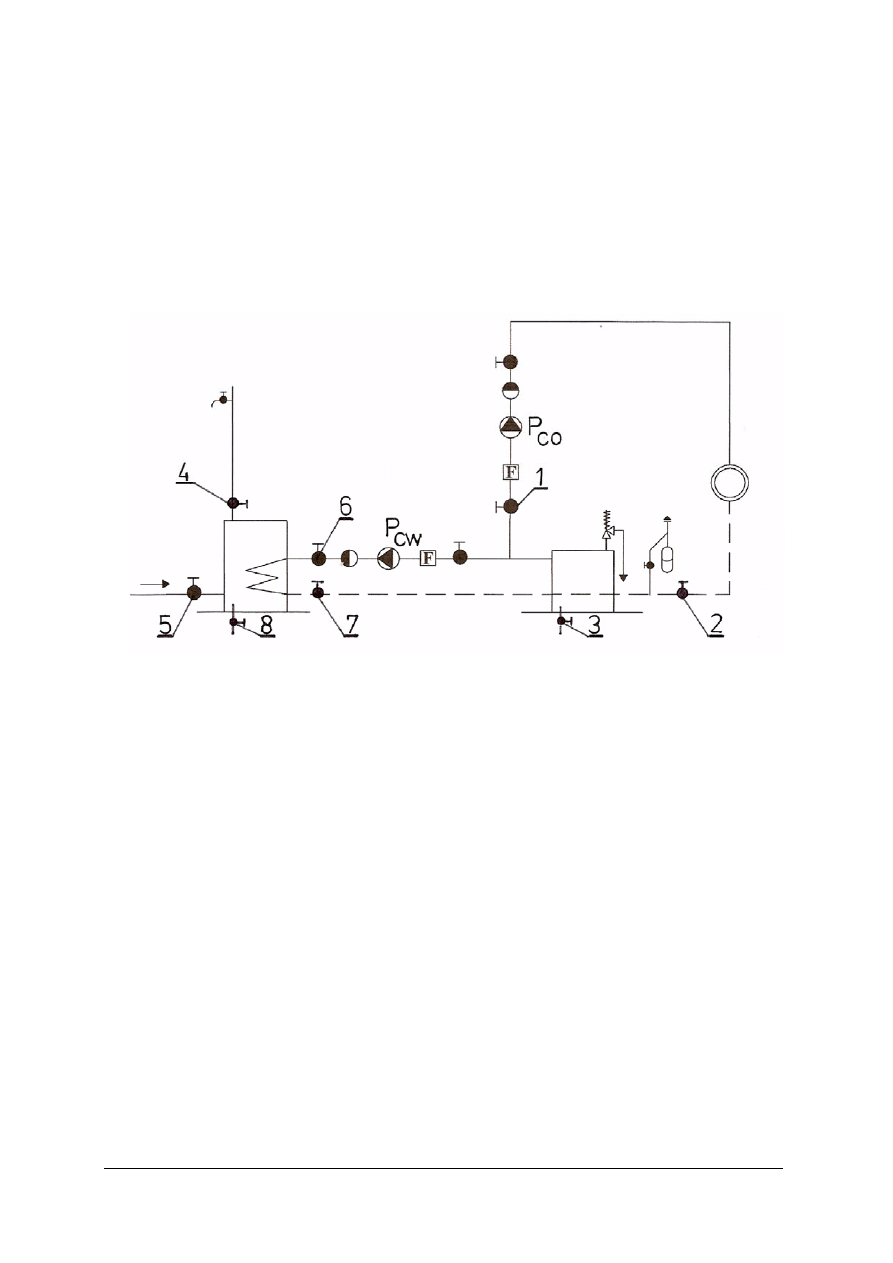

Rys.7. Schemat węzła ciepłowniczego dwufunkcyjnego [źródło własne].

1, 2 – zawory odcinające węzeł ciepłowniczy od sieci ciepłowniczej, 3, 4 – zawory odcinające wymiennik
centralnego ogrzewania po stronie czynnika grzewczego (wysoki parametr), 6 – zawory obejściowe, 7, 8, 9 –
zawory odcinające II stopień wymiennika ciepła po stronie czynnika grzewczego, 10, 11, 12 – połączenia
kołnierzowe, 12, 13 – manometry, 15, 16 – zawory odcinające węzeł ciepłowniczy od instalacji centralnego
ogrzewania, A – zawory uzupełniające instalację centralnego ogrzewania wodą z sieci ciepłowniczej

Aby dokonać rozruchu węzła ciepłowniczego (rys.7) na potrzeby centralnego ogrzewania należy
wykonać następujące czynności:
– sprawdzić czy zawory nr 15 i 16 odcinające instalację centralnego ogrzewania od węzła

ciepłowniczego są otwarte; jeżeli nie to należy je otworzyć,

– sprawdzić ciśnienie panujące w instalacji centralnego ogrzewania, gdy ciśnienie jest za małe

to, należy otworzyć zawory „A” i uzupełnić instalację centralnego ogrzewania wodą z sieci
ciepłowniczej do określonej wartości ciśnienia,

– uruchomić pompę obiegową instalacji centralnego ogrzewania „P”,
– odkręcić zawory po stronie czynnika grzewczego nr:1, 2, 3, 4,
– sprawdzić funkcjonowanie automatyki instalacji grzewczej centralnego ogrzewania,
Zatrzymanie węzła ciepłowniczego przeprowadzamy w odwrotnej kolejności.
Aby dokonać rozruchu węzła ciepłowniczego (rys.7) na potrzeby ciepłej wody należy wykonać
następujące czynności:
– sprawdzić czy zawory na przewodzie doprowadzającym wodę z sieci wodociągowej do

wymiennika I stopnia są otwarte, jeżeli są zamknięte należy je otworzyć,

– otworzyć zawory doprowadzające czynnik grzewczy do wymiennika II stopnia ciepłej wody

nr: 9 i 8,

– sprawdzić funkcjonowanie automatyki ciepłej wody.


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

18

Przygotowanie kotłów i węzłów ciepłowniczych do przerwy letniej
Przygotowanie kotłowni do przerwy letniej polega na:
– wyłączeniu kotła z eksploatacji,
– usunięciu żużla i popiołu z kotła,
– oczyszczeniu rusztu i popielnika,
– wyczyszczeniu z sadzy i popiołu wewnętrznych powierzchni kotła,
– usunięciu usterek powstałych podczas eksploatacji kotła w czasie sezonu grzewczego,
– zakonserwowaniu urządzeń na czas przerwy letniej,
– wytypowaniu i zaznaczeniu elementów przeznaczonych do wymiany w okresie letnim.
Z instalacji kotłowej oraz instalacji centralnego ogrzewania nie należy spuszczać wody,
ponieważ urządzenia i instalacje korodują szybciej bez wody.

Przygotowanie węzłów ciepłowniczych do przerwy letniej polega na:

– wyłączeniu wymiennika centralnego ogrzewania z eksploatacji, poprzez zamknięcie

zaworów na zasilaniu i powrocie,

– wyłączeniu pomp obiegowych centralnego ogrzewania,
– otworzeniu częściowo zaworu na przewodzie obiegowym sieci ciepłowniczej,
– usunięciu usterek powstałych podczas eksploatacji węzła w czasie sezonu grzewczego,
– wytypowaniu i zaznaczeniu elementów przeznaczonych do wymiany w okresie letnim.
Z węzła ciepłowniczego oraz instalacji centralnego ogrzewania nie należy spuszczać wody,
ponieważ urządzenia i instalacje korodują szybciej bez wody.


4.1.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do zaplanowania przebiegu
ćwiczeń i ich wykonania.
1) Jakie prace wykonują pracownicy służby eksploatacyjnych przy konserwacji urządzeń

grzewczych?

2) Na czym polega bieżąca konserwacja urządzeń grzewczych?
3) W jaki sposób usuwamy przecieki na połączeniach gwintowanych?
4) W jaki sposób usuwamy przecieki na połączeniach kołnierzowych?
5) W jaki sposób usuwamy przecieki na dławnicach zaworów?
6) W jaki sposób usuwamy przecieki na dławnicach pomp?
7) W jaki sposób usuwamy ogniska korozji na przewodach?
8) Co powinna zawierać dokumentacja znajdująca się w kotłowni, węźle ciepłowniczym?
9) Kiedy należy spuścić wodę z instalacji centralnego ogrzewania?
10) Jaką wodą należy napełnić instalację centralnego ogrzewania?
11) Jakie czynności wykonujemy podczas czyszczenia kotłów?
12) Na czym polega rewizja zewnętrzna?
13) Na czym polega rewizja wewnętrzna?
14) Jakie czynności należy wykonać, aby przygotować wymiennik do rewizji wewnętrznej?
15) Jakie czynności należy wykonać, aby przygotować kotłownię do przerwy letniej?
16) Jakie czynności należy wykonać, aby przygotować węzeł ciepłowniczy do przerwy letniej?
17) Jakie czynności należy wykonać, aby przygotować kotłownię do rozruchu po przerwie

letniej?

18) Jakie czynności należy wykonać, aby przygotować węzeł ciepłowniczy do rozruchu po

przerwie letniej?



background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

19

4.1.3. Ćwiczenia

Ćwiczenie 1

Wykonaj konserwację połączenia kołnierzowego zgodnie z załączoną dokumentacją zawartą

w instrukcji.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie należy:

1) przygotować stanowisko pracy zgodnie z wymogami bhp,
2) zgromadzić materiały niezbędne do wykonania zadania,
3) skompletować narzędzia, sprzęt, sprawdzając jednocześnie ich stan techniczny,
4) zaopatrzyć się w środki ochrony osobistej,
5) odciąć dopływ czynnika grzewczego do odcinka instalacji, na którym znajduje się

uszkodzone połączenie kołnierzowe,

6) rozkręcić połączenie kołnierzowe,
7) wyjąć uszczelkę,
8) wyciąć nową uszczelkę,
9) umieścić nową uszczelkę pomiędzy dwoma kołnierzami,
10) skręcić połączenie kołnierzowe,
11) uruchomić odcinek instalacji, na którym dokonywano naprawy połączenia kołnierzowego,
12) sprawdzić szczelność wykonanego połączenia,
13) uporządkować stanowisko pracy,
14) zaprezentować wykonane ćwiczenie,
15) ocenić poprawność wykonanego ćwiczenia.

Wyposażenie stanowiska pracy:

– dokumentacja techniczna wraz z instrukcją,
– materiał na uszczelkę – klingeryt,
– komplet kluczy płaskich,
– komplet kluczy oczkowych,
– komplet kluczy hydraulicznych,
– szczotka druciana,
– komplet pilników,
– młotek,
– apteczka pierwszej pomocy,
– środki ochrony osobistej,
– literatura z rozdziału 6.


Ćwiczenie 2

Opisz sposób uruchomienia kotła gazowego, wiszącego, dwufunkcyjnego i regulacji

temperatury czynnika grzewczego i ciepłej wody, zgodnie z załączoną dokumentacją zawartą w
Instrukcji.

Sposób wykonania ćwiczenia

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

20

Aby wykonać ćwiczenie należy:

1) zgromadzić materiały niezbędne do wykonania zadania,
2) zapoznać się z dokumentacją techniczną kotła,
3) zdemontować obudowę kotła,
4) zapoznać się z budową kotła gazowego,
5) opisać kolejność czynności podczas uruchamiania kotła,
6) opisać sposób regulacji temperatury czynnika grzewczego,
7) opisać sposób regulacji temperatury ciepłej wody,
8) uporządkować stanowisko pracy,
9) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– instrukcja do wykonania ćwiczenia wraz z dokumentacją zadania,
– dokumentacja techniczna kotła,
– kocioł wiszący dwufunkcyjny,
– komplet wkrętaków,
– notatnik,
– przybory do pisania,
– apteczka pierwszej pomocy,
– literatura z rozdziału 6.

4.1.4. Sprawdzian postępów

Tak

Nie

Czy potrafisz:
1) zorganizować stanowisko pracy do wykonywanych ćwiczeń?

…

…

2) usunąć przeciek na połączeniu gwintowanym?

…

…

3) usunąć przeciek na połączeniu kołnierzowym?

…

…

4) usunąć przeciek na dławnicy

zaworu?

…

…

5) usunąć przeciek na dławnicy

pompy?

…

…

6) określić, na czy polega bieżąca eksploatacja urządzeń grzewczych?…

…

7) określić, na czym polega rewizja zewnętrzna?

…

…

8) określić, na czym polega rewizja wewnętrzna?

…

…

9) określić, jakie czynności należy wykonać aby przygotować

wymiennik do rewizji wewnętrznej?

…

…

10) określić, jakie czynności należy wykonać aby przygotować

kotłownię do przerwy letniej?

…

…

11) określić, jakie czynności należy wykonać aby przygotować węzeł

ciepłowniczy do przerwy letniej?

…

…

12) określić, jakie czynności należy wykonać aby przygotować węzeł

ciepłowniczy do rozruchu po przerwie letniej?

…

…






background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

21

4.2. Wykrywanie i usuwanie awarii urządzeń grzewczych i instalacji

centralnego ogrzewania

4.2.1. Materiał nauczania


Przyczyny niewłaściwej pracy instalacji
Przyczynami niewłaściwej pracy urządzeń grzewczych i instalacji centralnego ogrzewania mogą
być:
– błędy projektowe,
– niestaranne i niezgodne z projektem wykonanie instalacji,
– niewłaściwa eksploatacja instalacji.
Przyczynami niewłaściwej pracy instalacji centralnego ogrzewania mogą być błędy w jej
eksploatacja. Do najczęściej spotykanych skutków niewłaściwej eksploatacji jest niedogrzewanie
pomieszczeń, które może być spowodowane:
– nieszczelną stolarką okienną i niedostateczną izolacją przegród budowlanych,
– niedostateczną wydajnością cieplną źródła ciepła,
– złą regulacją źródła ciepła,
– złą pracą pomp obiegowych,
– niedostatecznym napełnieniem wodą instalacji centralnego ogrzewania,
– zapowietrzeniem instalacji centralnego ogrzewania,
– rozregulowaniem instalacji centralnego ogrzewania,
– niedostateczną powierzchnią grzejną grzejników,
– wadliwym montażem grzejnika lub gałązek grzejnikowych.

Nieszczelna stolarka okienna, niedostateczna izolacyjność przegród budowlanych
Zbyt mała izolacyjność przegród budowlanych lub nieszczelność stolarki okiennej może być
przyczyną obniżenia temperatury powietrza wewnątrz ogrzewanych pomieszczeń, mimo
prawidłowo działającej instalacji centralnego ogrzewania. Temperatura w pomieszczeniach
mieszkalnych powinna wynosić 20

o

C. W obecnie wznoszonych budynkach jednorodzinnych

współczynniki przenikania ciepła ścian zewnętrznych powinny wynosić 0,3 W/m

2

K. Przy takiej

izolacji cieplnej, zapotrzebowanie na ciepło dla budynku jednorodzinnego wynosi

50 – 70 W/m

2

, co odpowiada mocy cieplnej urządzenia grzewczego od 7,5 do 10,5 kW

w budynku o powierzchni użytkowej 150m

2

. W przypadku stwierdzenia, że przyczyną

niedogrzewania pomieszczeń jest nieszczelna stolarka okienna lub niewłaściwa izolacyjność
przegród budowlanych, należy dokonać wymiany stolarki okiennej lub poprawić izolację
przegród budowlanych. Są to prace kosztowne i pracochłonne, ale niezbędne do wykonania.
Zwiększenie mocy cieplnej pozwala na podniesienie temperatury w ogrzewanych
pomieszczeniach ale jest to bardzo nieefektywne działanie, które powoduje zwiększenie kosztów
eksploatacyjnych budynku.

Niedostateczna wydajność źródła ciepła
Niedostateczna wydajność źródła ciepła może być skutkiem błędu projektanta, zwiększeniem
zapotrzebowania na ciepło spowodowane zmianami podczas budowy, brakiem mocy cieplnej
w systemie ciepłowniczym lub wadliwą eksploatacją źródła ciepła (kotła, wymiennika ciepła).
Jedynym sposobem usunięcia tej wady przy założeniu, że źródło ciepła wraz z instalacją
centralnego ogrzewania jest prawidłowo eksploatowane, jest wymiania kotła lub wymiennika
ciepła na urządzenie o większej mocy.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

22

Przed podjęciem decyzji o wymianie kotła lub wymiennika ciepła powinna być wykonana
ekspertyza, której autorem powinna być osoba o odpowiednich kwalifikacjach. Wymiana taka
wiąże się z dużymi kosztami (koszt zakupu nowego kotła oraz jego montaż w instalacji
centralnego ogrzewania).

Niewłaściwa regulacja źródła ciepła
Źródło ciepła, jak również instalacja centralnego ogrzewania pracują, w systemie automatycznej
regulacji. Niewłaściwa regulacja powoduje niedogrzewanie lub przegrzewanie pomieszczeń.
Przyczyną niewłaściwej temperatury w pomieszczeniach jest zbyt niska lub zbyt wysoka
temperatura czynnika grzewczego. Aby temu zapobiec należy we właściwy sposób wyregulować
moc urządzeń grzewczych. Regulacja ta polega na utrzymywaniu przez kocioł lub wymiennik
ciepła:
– odpowiedniej temperatury zasilania instalacji centralnego ogrzewania ustawianej ręcznie na

programatorze kotła,

– zmiennej temperatury na zasilaniu instalacji centralnego ogrzewania w zależności

od temperatury zewnętrznej. Regulacja tego typu jest automatyczna. Programator steruje
pracą kotła zbierając impulsy z czujników temperatury umieszczonych na zewnątrz budynku
i w reprezentatywnym pomieszczeniu ogrzewanym na podstawie krzywej grzania (rys.8).

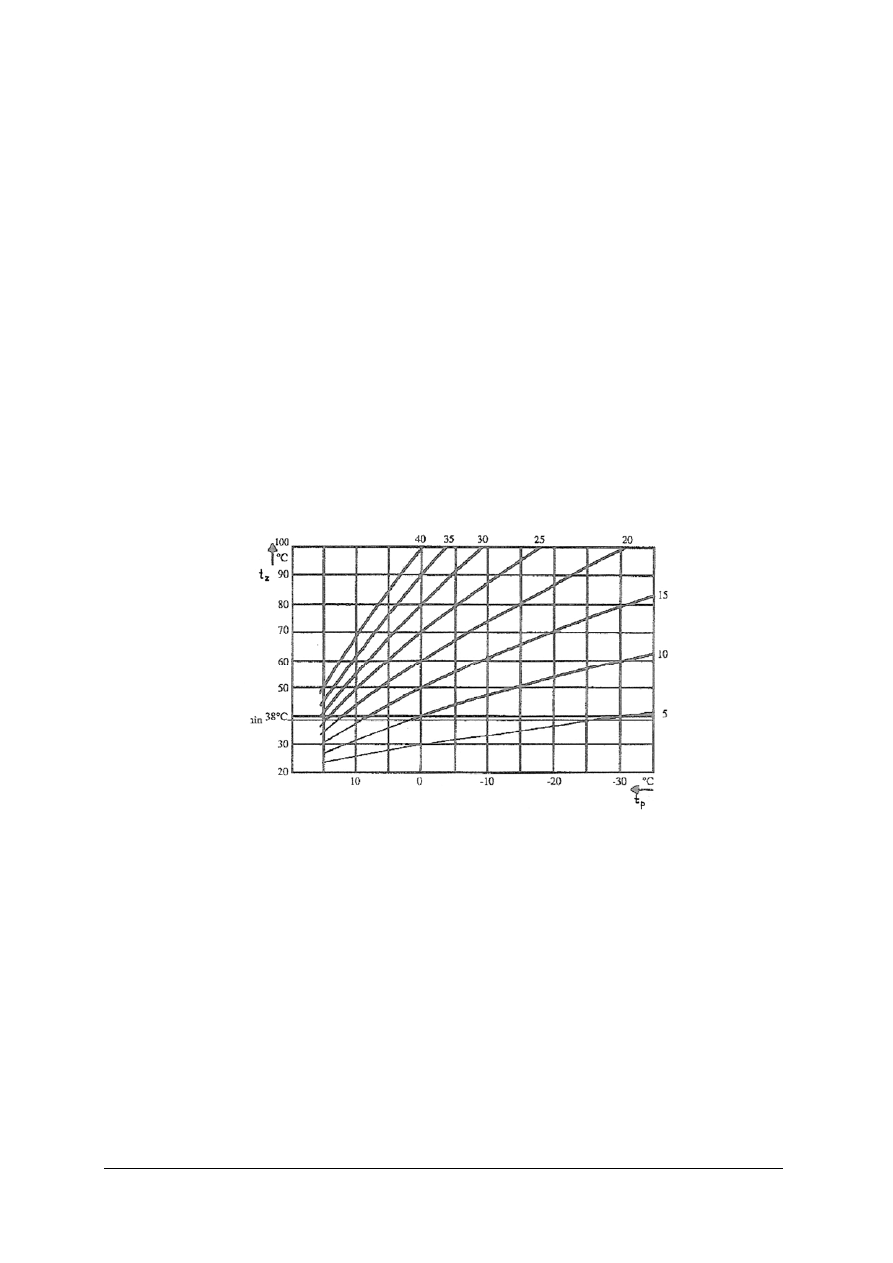

Rys.8. Krzywa grzania [8].


Na wykresie (rys.8) przedstawiono krzywe grzania. Na osi X podano temperaturę zewnętrzną
w zakresie +15

o

C do –35

o

C. Na osi Y podano temperaturę czynnika grzewczego odpływającego

z kotła od +20

o

C do +100

o

C. Krzywe grzania opisane są liczbami: 40, 35, 30, 25, 20, 15, 10, 5.

Na wykresie zaznaczona jest również minimalna temperatura czynnika grzewczego, która
wynosi 38

o

C, co oznacza, że kocioł może podgrzewać wodę zasilającą instalację centralnego

ogrzewania przy minimalnej temperaturze 38

o

C. Zależności przedstawione na tym wykresie, są

podstawą automatycznej regulacji pracy kotła. W przypadku krzywej grzania „20” przy
zewnętrznej temperaturze -20

o

C, temperatura wody odpływającej z kotła powinna wynosić

+88

o

C; przy temperaturze -10

o

C, temperatura odpływającej z kotła powinna wynosić +75

o

C.

Sposób regulacji wody zasilającej instalację centralnego ogrzewania omówiony zostanie na
przykładzie kotła gazowego wiszącego Vaillant.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

23

Kocioł wyposażony jest w programator (rys. 9), za pomocą którego możemy ustawić (zadać)
podstawowe parametry pracy kotła (temperaturę wody na odpływie z kotła w przypadku kotłów
jednofunkcyjnych). Programator wyposażony jest w następujące elementy:
1 – pokrętło nastawienia temperatury zasilania obiegu grzewczego,
2 – przyciski „+” i „-„ służące do przewijania do przodu i do tyłu okien wyświetlacza,
3 – wyłącznik główny służący do włączania lub wyłączania kotła,
4 – manometr wskazujący ciśnienie w instalacji centralnego ogrzewania,
5 – wbudowany regulator pogodowy (w wersji podstawowej kocioł jest wyposażony w regulator
pogodowy),
6 – przycisk „i” wykorzystywany do wywoływania informacji,
7 – wyświetlacz do sygnalizowania temperatury pracy, aktualnego stanu pracy, informacji
dodatkowych,
8 – przycisk „eliminacja awaryjnego wyłączenia”,
9 – pokrętło ustawienia temperatury ciepłej wody.

Rys.9. Programator [7].

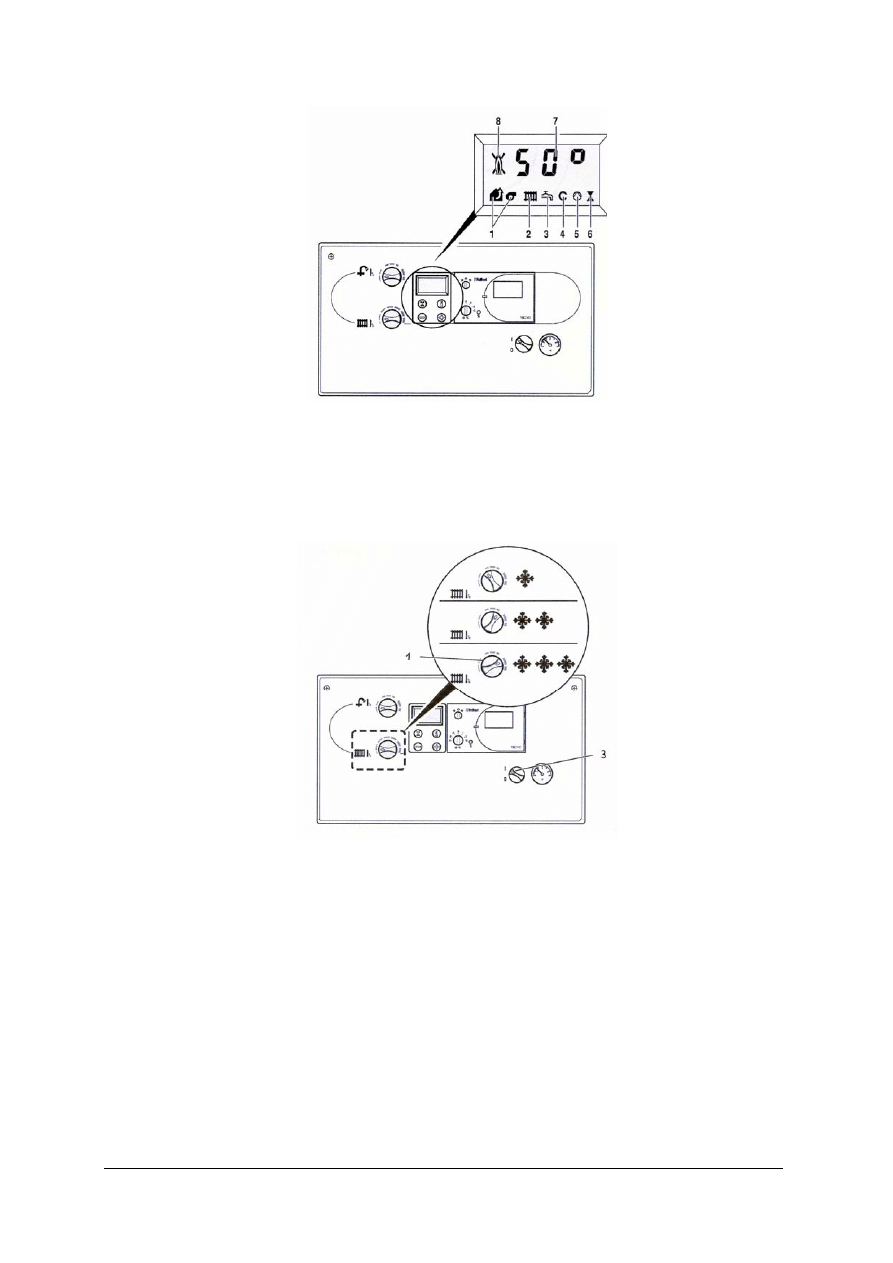

Wyświetlacz (rys. 10) wskazuje nam aktualne parametry pracy kotła. Są to:
1 – zakłócenie w układzie odprowadzenia spalin,
2 – praca kotła na potrzeby centralnego ogrzewania,
3 – praca kotła na potrzeby ciepłej wody,
4 – aktywna funkcja uruchomienia kotła,
5 – praca pompy centralnego ogrzewania,
6 – uruchomienie zaworu dopływu gazu,
7 – aktualna temperatura czynnika grzewczego,
8 – prawidłowa praca palnika (płomień bez znaku X),
9 – usterka – brak płomienia (płomień ze znakiem X).

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

24

Rys.10. Wyświetlacz programatora [7].


Kocioł może być wyposażony w regulator pogodowy lub nie. W przypadku, gdy kocioł nie jest
wyposażony w regulator pogodowy, temperatura wody (rys.11) na odpływie z kotła ustawiana
jest za pomocą pokrętła (1).

Rys.11. Programator [7].


Niewłaściwa praca pomp obiegowych
Zadaniem pomp centralnego ogrzewania jest spowodowanie krążenia wody w instalacji
centralnego ogrzewania. Pompy produkowane są z króćcami gwintowanymi lub kołnierzowymi.
Nowoczesne pompy stosowane w instalacjach centralnego ogrzewania mają:
– elektroniczny regulator prędkości obrotowej. Układ elektroniczny pompy reguluje prędkość

obrotową pompy ustalając właściwy punkt pracy pompy,

– ręczny regulator prędkości obrotowej pompy. Prędkość obrotową pompy ustawia się za

pomocą przełącznika obrotów (rys.12) umieszczonego na obudowie pompy. Pompy są
najczęściej wyposażone w trójstopniowy przełącznik prędkości. Charakterystykę pompy
trójbiegowej przedstawia rysunek 13.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

25

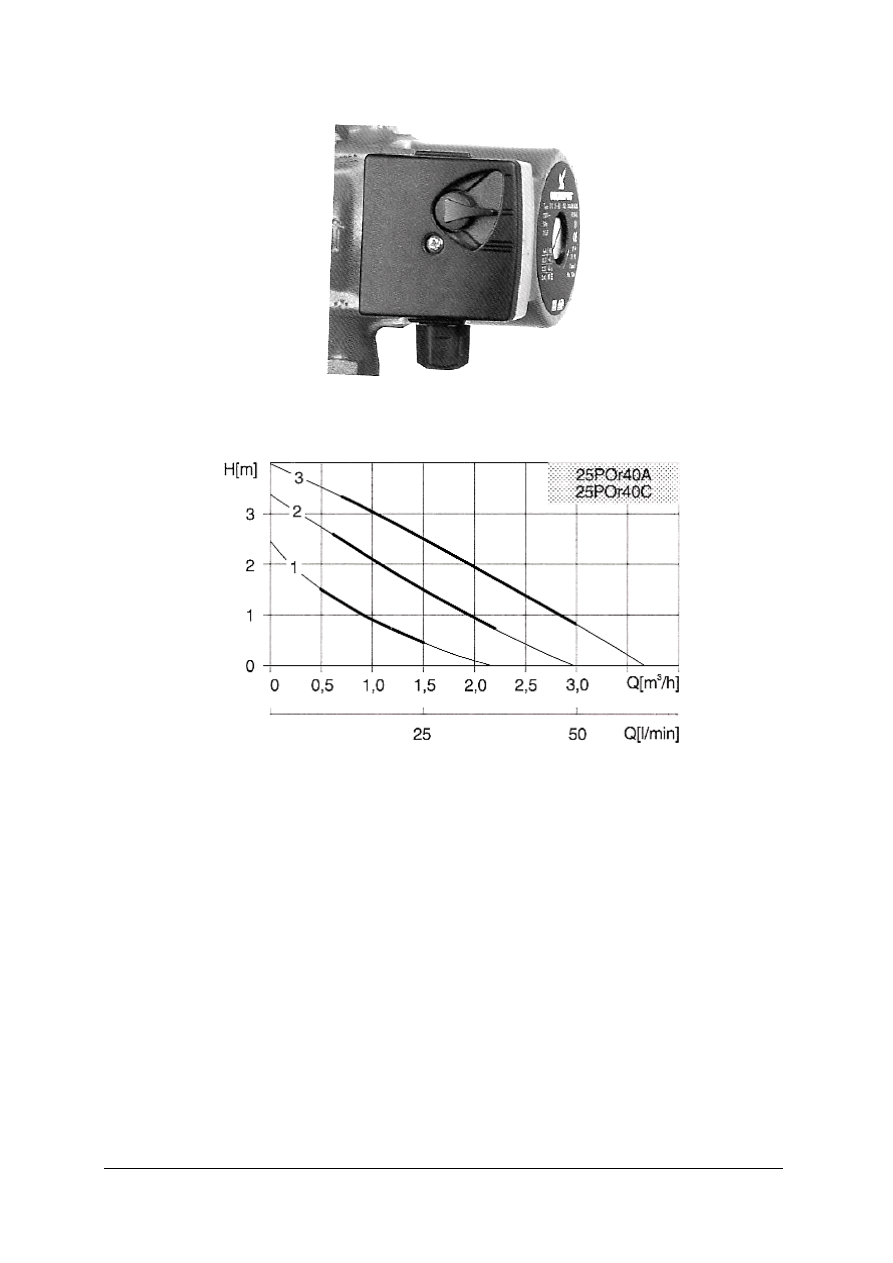

Rys.12. Regulator prędkości obrotowej pompy[6].


Rys.13.
Charakterystyka pompy trójbiegowej[6].


Niewłaściwa praca pompy spowodowana może być:
– awarią silnika pompy – wymienić silnik pompy,
– zanieczyszczeniem (zatkaniem) filtru pompy – przeczyścić filtr pompy,
– pracą pompy na nieodpowiedniej charakterystyce – zmienić charakterystykę pompy za

pomocą przełącznika umieszczonego na obudowie pompy (rys.12),

– zbyt dużymi oporami hydraulicznymi instalacji centralnego ogrzewania – wymienić pompę

na inną o większej wysokości podnoszenia.


Niedostateczne napełnienie wodą instalacji centralnego ogrzewania
W instalacjach centralnego ogrzewania pracujących w systemie otwartym (rys.14),
zabezpieczonych naczyniem wzbiorczym otwartym, poziom wody w instalacji powinien być
kontrolowany za pomocą hydrometru, zamontowanego na rurze sygnalizacyjnej. Jeżeli jednak
w instalacji nie zamontowano hydrometru, uzupełnianie wodą instalacji centralnego ogrzewania
należy prowadzić do momentu wypływu wody z rury przelewowej, która powinna być
sprowadzona do pomieszczenia kotłowni nad zlew.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

26

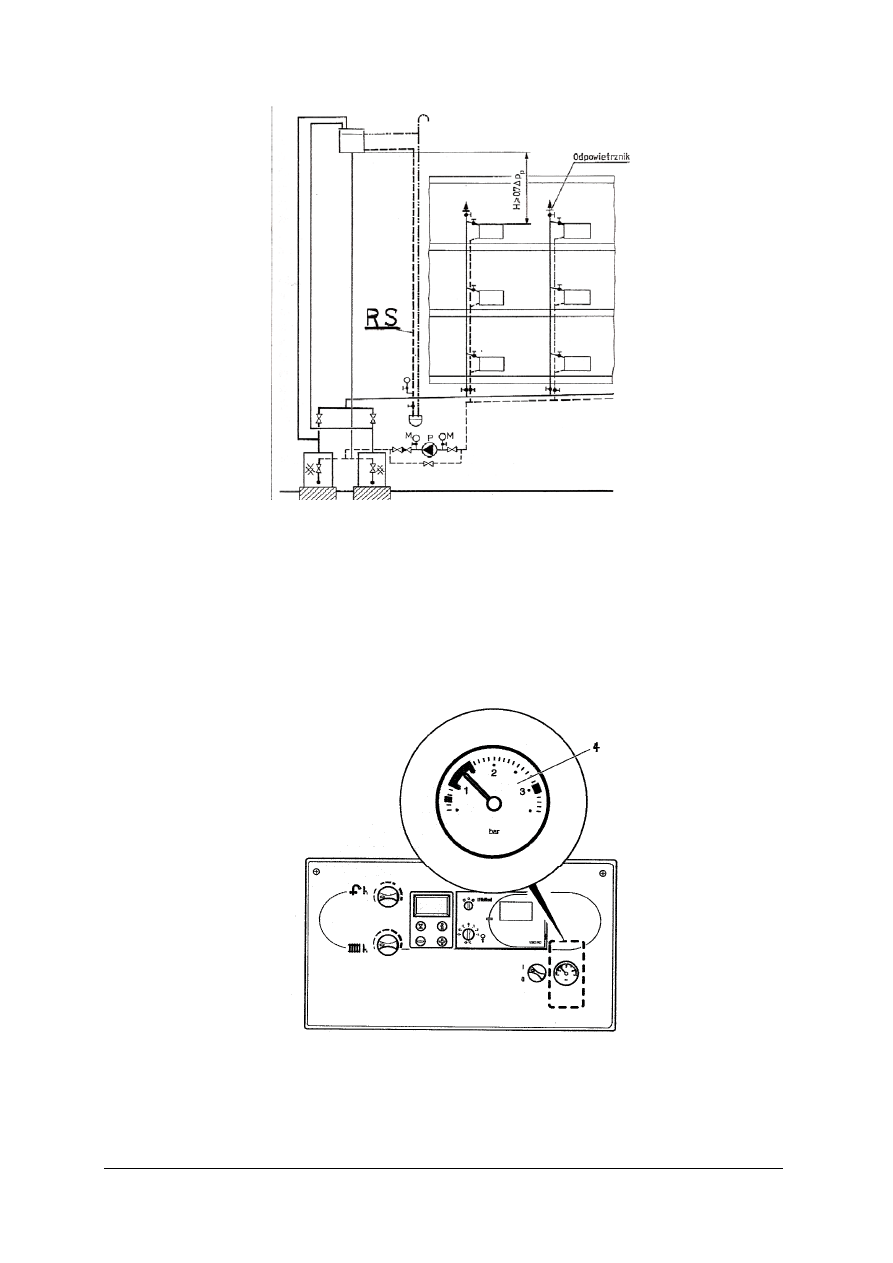

Rys.14.
Instalacja centralnego ogrzewania systemu otwartego [10].

RS – rura sygnalizacyjna


W instalacjach centralnego ogrzewania pracujących w systemach zamkniętych należy
kontrolować ciśnienie wody za pomocą manometru umieszczonego bezpośrednio na kotle,
w przypadku kotłów stojących, lub za pomocą manometru umieszczonego w obudowie kotła
(rys.15) w przypadku kotłów wiszących. Jeżeli manometr 4 wskazuje ciśnienie poniżej 1 bara,
układ instalacji centralnego ogrzewania należy uzupełnić wodą tak, aby manometr wskazywał
ciśnienie w zakresie 1 – 2 bar (zaciemnione pole na tarczy manometru).

Rys.15. Manometr kotła wiszącego [7].

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

27

Zanieczyszczenie instalacji centralnego ogrzewania
Instalacja centralnego ogrzewania jest najczęściej zanieczyszczana (piasek, rdza, pakuły)
podczas jej montażu. W wyniku zanieczyszczenia instalacji może nastąpić zatkanie filtru,
zaworów termostatycznych lub zmniejszenie przekroju średnic przewodów. Aby temu zapobiec,
należy sprawdzać i czyścić montowane materiały, chronić je przed zanieczyszczeniem
po zamontowaniu, a ponadto kilkakrotne przepłukać instalację przed jej uruchomieniem.

Zapowietrzenie instalacji centralnego ogrzewania
Powietrze do instalacji dostaje się podczas jej napełniania wodą, przez nieszczelne połączenia
oraz przez naczynie wzbiorcze otwarte w instalacjach systemu otwartego. Zapowietrzaniu
instalacji centralnego ogrzewania możemy zapobiec, jeżeli instalację będziemy napełniać
powoli, otwierając jednocześnie wszystkie zawory odpowietrzające przy grzejnikach.
W instalacjach systemu otwartego z rozdziałem dolnym zapowietrzenie instalacji może być
skutkiem obniżenia poziomu wody w instalacji. Wtedy grzejniki na ostatniej kondygnacji
przestają grzać, natomiast pozostałe pracują normalnie. Należy wtedy uzupełnić wodę
w instalacji i odpowietrzyć grzejniki na ostatniej kondygnacji budynku.

Rozregulowanie instalacji centralnego ogrzewania.
Skutkiem niewłaściwej pracy instalacji centralnego ogrzewania jest to, że pewne pomieszczenia
są przegrzewane a inne są niedogrzane. Oznacza to, że jedne grzejniki oddają za dużo ciepła,
natomiast inne za mało. Przyczyną tego zjawiska może być:
– brak wstępnej regulacji grzejników,
– niewłaściwa regulacja grzejników,
– samowolna zmiana regulacji grzejników przez mieszkańców,
– niewłaściwa nastawa pompy obiegowej.


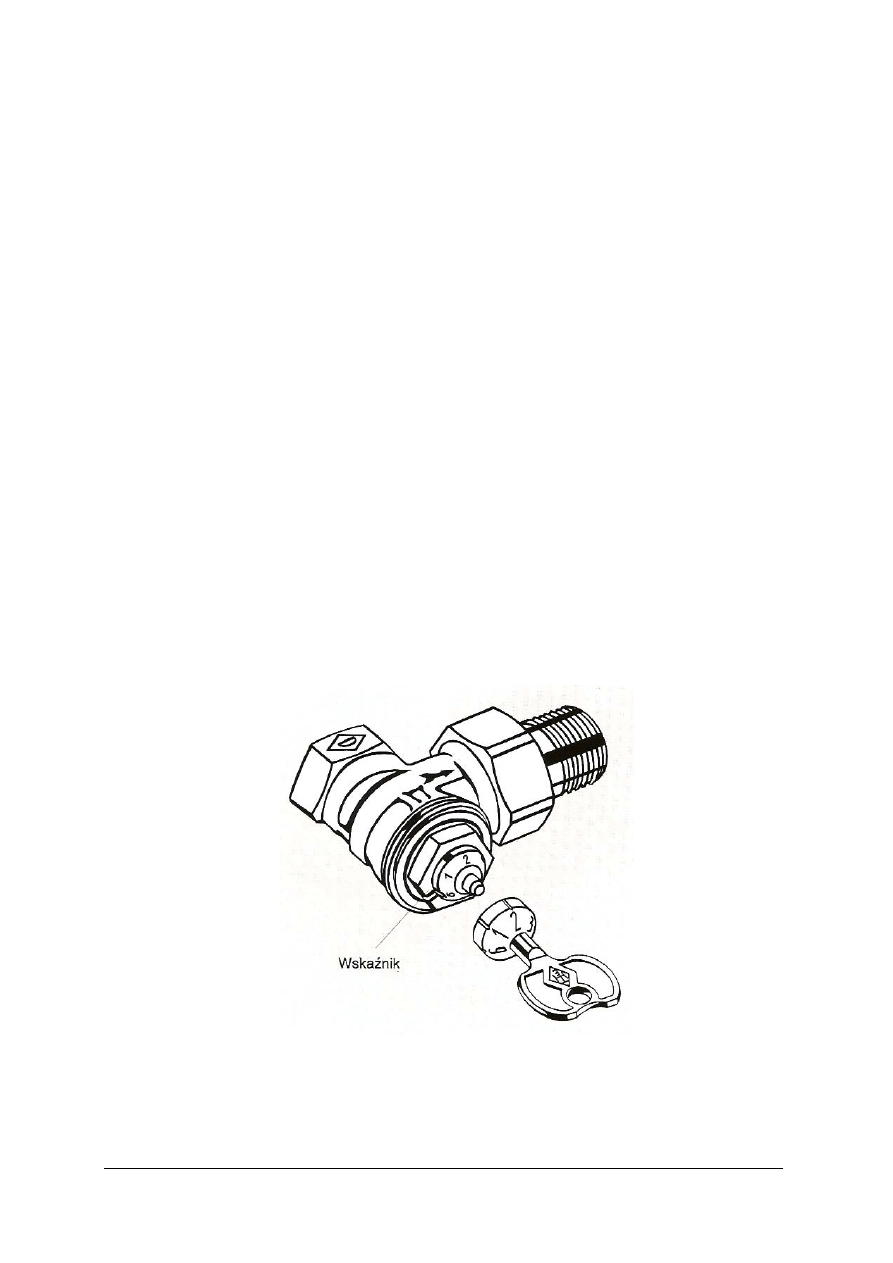

Rys.16. Odczyt nastawy na zaworze termostatycznym [5].


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

28

Niedostateczna powierzchnia grzejna grzejnika.
Aby stwierdzić, że grzejnik ma zbyt małą powierzchnię grzejną należy:
– ustalić właściwe parametry pracy kotła,
– sprawdzić wielkość zamontowanego grzejnika, porównując jego wielkość z dokumentacją,
– sprawdzić sposób podłączenia grzejnika do instalacji centralnego ogrzewania (zamiana

gałązek grzejnika powoduje znaczne obniżenie wydajności cieplnej grzejnika),

– sprawdzić nastawę zaworu grzejnikowego,
– odpowietrzyć grzejnik,
– sprawdzić drożność armatury grzejnikowej,
– sprawdzić prawidłowe działanie głowicy termostatycznej.
Jeżeli wszystkie wyżej wymienione przyczyny zostały wyeliminowane, to możemy zmienić
nastawę zaworu grzejnikowego grzejnika, jednak w taki sposób, aby nie wpłynęło to na
niewłaściwe działanie pozostałych grzejników. Gdy i ta czynność nie przyniesie spodziewanych
efektów, to jedynym rozwiązaniem jest wymiana grzejnika na inny o większej powierzchni
grzejnej.

Wadliwy montaż gałązek grzejnika.
Wadliwe podłączenie grzejnika do instalacji centralnego ogrzewania polega na niewłaściwym
zamontowaniu gałązek łączących grzejnik. Instalator, podłączając grzejnik, zamienił gałązki
grzejnika. W tym wypadku grzejnik oddaje dużo mniej ciepła do pomieszczenia. Jedynym
rozwiązaniem jest wykonanie poprawnego połączenia grzejnika z instalacją centralnego
ogrzewania.


4.2.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do zaplanowania przebiegu
ćwiczeń i ich wykonania.
1. Co jest przyczyną zbyt niskiej temperatury w ogrzewanym pomieszczeniu?
2. Na czym polega niedostateczna wydajność źródła ciepła?
3. W jaki sposób ustawiamy temperaturę czynnika grzewczego?
4. Jakie zadanie pełni pompa w instalacji centralnego ogrzewania?
5. W jaki sposób regulujemy prędkość obrotową pompy?
6. Co powoduje niewłaściwą pracę pompy?
7. Jakie czynności należy wykonać, aby zdemontować pompę?
8. Jakie skutki w instalacji centralnego ogrzewania powoduje niedostateczne napełnienie jej

wodą?

9. W jaki sposób zanieczyszczana jest instalacja centralnego ogrzewania?
10. Co powoduje zapowietrzenie instalacji centralnego ogrzewania?
11. Co należy zrobić, aby odpowietrzyć instalację centralnego ogrzewania?
12. W jaki sposób odpowietrzamy grzejnik płytowy?
13. Co rozumiesz pod pojęciem rozregulowanie instalacji centralnego ogrzewania?
14. Co powoduje niedostateczna powierzchnia grzejna grzejnika?
15. Na czym polega wadliwy montaż gałązek grzejnika?

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

29

4.2.3. Ćwiczenia

Ćwiczenie 1

Wykonaj przegląd instalacji węzła ciepłowniczego zgodnie z załączoną dokumentacją

zawartą w instrukcji.

Ćwiczenie należy przeprowadzić w węźle ciepłowniczym budynku szkolnego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie należy:

1) zapoznać się z instrukcją wykonania ćwiczenia,
2) zapoznać się ze schematem węzła ciepłowniczego,
3) zastosować się do poleceń zawartych w instrukcji ćwiczenia,
4) zaopatrzyć się w notatnik oraz przybory do pisania i rysowania,
5) dokonać przeglądu instalacji węzła ciepłowniczego,
6) opisać zauważone usterki na węźle ciepłowniczym,
7) przeanalizować sposób ich usunięcia,
8) opisać sposób usunięcia zauważonych usterek,
9) ocenić nakład pracy, potrzebny do usunięcia usterek węzła ciepłowniczego,
10) zaprezentować wykonane ćwiczenie,

Wyposażenie stanowiska pracy:

– instrukcja wykonania ćwiczenia wraz z dokumentacją zadania,
– schemat węzła ciepłowniczego,
– notatnik,
– przybory do pisania,
– przybory do rysowania,
– gumka,
– apteczka pierwszej pomocy,
– literatura z rozdziału 6.

Ćwiczenie 2

Wykonaj naprawę nieszczelnego połączenia gwintowanego, zgodnie z załączoną

dokumentacją zawartą w instrukcji.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie należy:

1) przygotować stanowisko pracy zgodnie z wymogami bhp,
2) zgromadzić materiał niezbędny do wykonania zadania,
3) skompletować narzędzia, sprzęt, sprawdzając jednocześnie ich stan techniczny,
4) zaopatrzyć się w środki ochrony osobistej,
5) odciąć dopływ czynnik grzewczego do odcinka instalacji, na którym znajduje się uszkodzone

połączenie gwintowane,

6) rozkręcić połączenie,
7) oczyścić nagwintowane odcinki rur,
8) nawinąć na długości gwintu konopie lniane,
9) nanieść na nawinięte konopie pastę uszczelniającą,

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

30

10) skręcić połączenie gwintowane,
11) uruchomić odcinek instalacji, na którym dokonywano naprawy,
12) sprawdzić szczelność wykonanego połączenia gwintowanego,
13) uporządkować stanowisko pracy,
14) zaprezentować wykonane ćwiczenie,
15) ocenić poprawność wykonania ćwiczenia.

Wyposażenie stanowiska pracy:

– dokumentacja techniczna wraz z instrukcją,
– materiał uszczelniający – konopie lniane pasta uszczelniająca,
– komplet kluczy płaskich,
– komplet kluczy oczkowych,
– komplet kluczy hydraulicznych,
– szczotka druciana,
– komplet pilników,
– młotek,
– apteczka pierwszej pomocy,
– środki ochrony osobistej,
– literatura z rozdziału 6.


4.2.4. Sprawdzian postępów

Tak Nie

Czy potrafisz:
1) zorganizować stanowisko pracy do wykonania ćwiczeń?

… …

2) wymienić sposoby regulacji temperatury czynnika grzewczego?

… …

3) ustawić temperaturę czynnika grzewczego zgodnie z dokumentacją?

… …

4) wyjaśnić na czym polega praca kotła sterowanego regulatorem

pogodowym? … …

5) wymienić przyczyny niewłaściwej pracy pompy?

… …

6) zdemontować pompę centralnego ogrzewania?

… …

7) ustawić prędkość obrotową pompy zgodnie z dokumentacją? … …
8) uzupełnić wodę w instalacji centralnego ogrzewania systemu otwartego? … …
9) uzupełnić wodę w instalacji centralnego ogrzewania systemu zamkniętego? … …
10) wyjaśnić jakie czynności należy wykonać, gdy w instalacji centralnego

ogrzewania znajduje się

powietrze?

… …

11) odpowietrzyć instalację centralnego ogrzewania?

… …

12) wykonać regulację hydrauliczną instalacji centralnego ogrzewania?

… …

13) wymienić przyczyny zbyt niskiej temperatury w ogrzewanym

pomieszczeniu?

… …

14) wyjaśnić, na czym polega wadliwy montaż gałązek grzejnika?

… …

15) wyjaśnić, w jaki sposób odpowietrzamy grzejnik płytowy? … …
16) wykorzystać zdobyte wiadomości w praktycznym działaniu? … …

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

31

4.3. Demontaż urządzeń grzewczych, elementów instalacji

centralnego ogrzewania oraz ich wymiana.

4.3.1. Materiał nauczania

Remonty instalacji
Remontem nazywamy zespół czynności niezbędnych do przywrócenia wartości użytkowej
(technicznej) urządzeniom grzewczym i instalacji centralnego ogrzewania zużytym w okresie
eksploatacji. Decyzję o przeprowadzeniu remontu podejmuje się w wyniku przeglądów
okresowych lub na skutek uszkodzeń spowodowanych awarią.
Możemy wyróżnić:
– remonty planowane,
– remonty nieplanowane – awarie.
Remont planowany polega na wymianie lub naprawie uszkodzonych urządzeń lub instalacji
centralnego ogrzewania w celu przywróceniu właściwego stanu technicznego i przedłużeniu
okresu użytkowania. Wykonujemy je zgodnie z harmonogramem prac remontowych.
Remonty nieplanowane – awarie, polegają na usunięciu w trybie natychmiastowym
nieprzewidzianego uszkodzenia instalacji.
Każde urządzenie ma okres użytkowania, w którym zachowuje sprawność techniczną (tabela
nr 2). Okres sprawności technicznej powinien być krótszy od okresu żywotności technicznej, po
którym wyeksploatowane urządzenie należy wymienić na nowe.

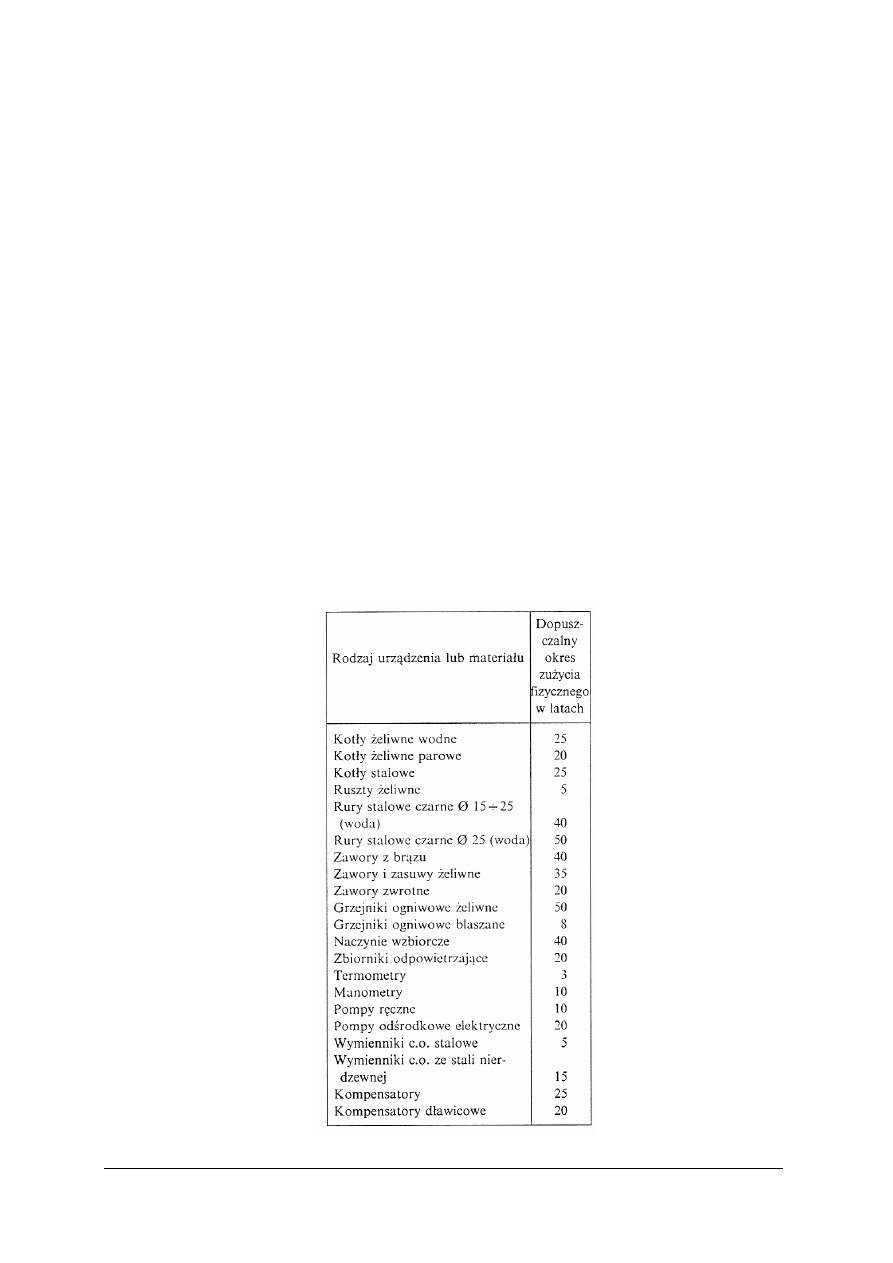

Tabela 2 Okres żywotności technicznej urządzeń [10].

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

32

Eksploatowane urządzenia grzewcze oraz instalacje centralnego ogrzewania powinny podlegać
ciągłemu nadzorowi technicznemu. Elementy instalacji centralnego ogrzewania ulegają zużyciu
technicznemu podczas normalnej eksploatacji. Demontaż urządzeń grzewczych, elementów
instalacji centralnego ogrzewania wykonujemy, jeżeli dane urządzenie ma być naprawione lub
wymienione. Po stwierdzeniu, iż dany element instalacji centralnego ogrzewania uległ zużyciu
eksploatacyjnemu, wymieniamy go na nowy.
Najczęściej wymianie podlegają następujące elementy centralnego ogrzewania:
– kotły centralnego ogrzewania,
– wymienniki ciepła centralnego ogrzewania i ciepłej wody,
– pompy obiegowe centralnego ogrzewania , cyrkulacji ciepłej wody,
– zawory bezpieczeństwa,
– przeponowe naczynia wzbiorcze,
– armatura: filtry, zawory zwrotne, zawory odcinające,
– grzejniki,
– termostatyczne zawory grzejnikowe,
– odpowietrzniki automatyczne i ręczne.
Prace remontowe powinny być prowadzone pod nadzorem osób posiadających odpowiednie
uprawnienia.

Wymiana i demontaż urządzeń grzewczych

Wymiana źródła ciepła (kotła centralnego ogrzewania) może nastąpić w przypadku:
– awarii kotła,
– eksploatacyjnego zużycia,
– zbyt małej mocy cieplnej w stosunku do zapotrzebowania na moc cieplną.

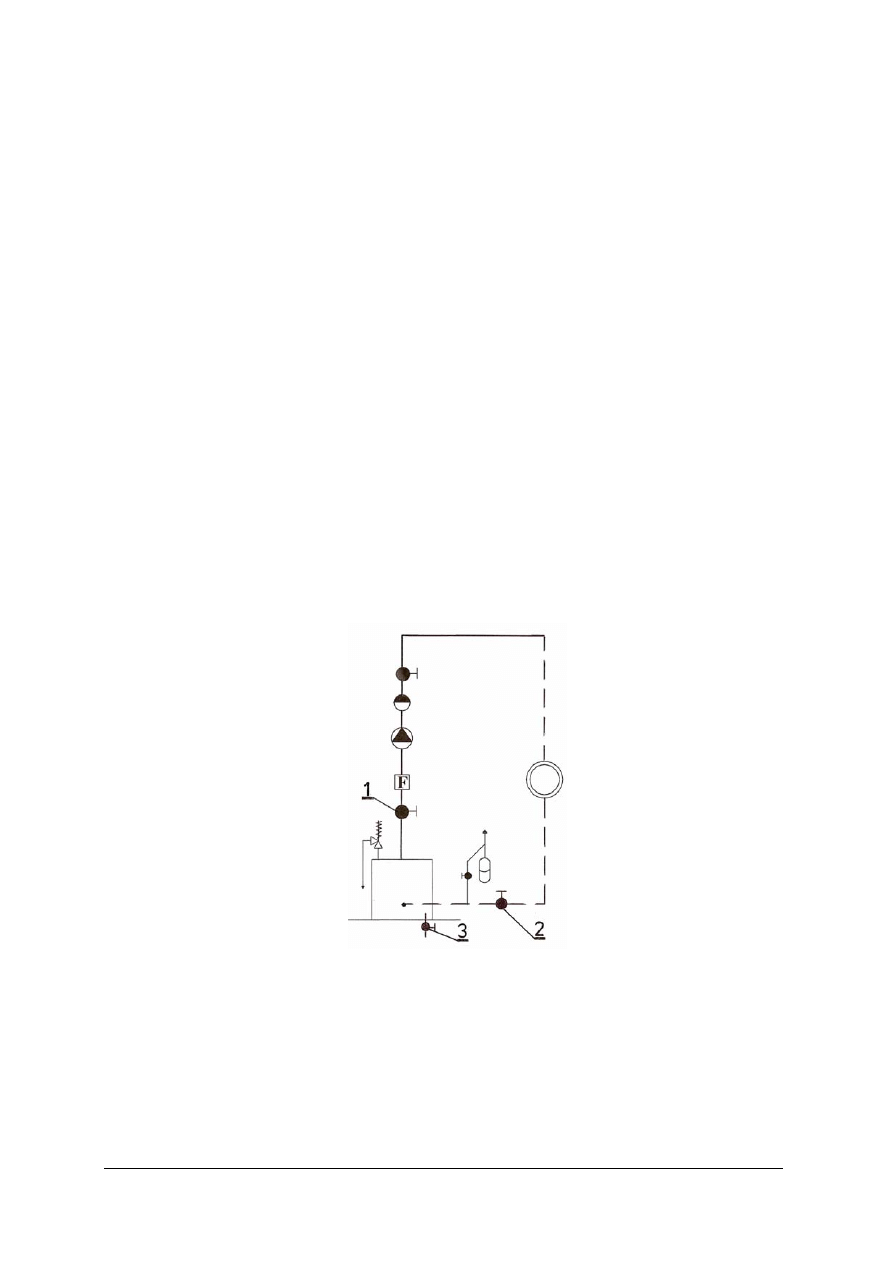

Rys.17. Schemat kotłowni [źródło własne]:1 – zawór odcinający na wyjściu z kotła, 2 – zawór odcinający

na powrocie, 3 –zawór spustowy.



Aby zdemontować źródło ciepła – kocioł centralnego ogrzewania (rys.17) należy:
– wyłączyć kocioł z eksploatacji,
– zakręcić zawory nr 1 i 2 odcinające kocioł od instalacji centralnego ogrzewania,
– spuścić wodę z kotła za pomocą zaworu nr 3,
– odłączyć kocioł od instalacji.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

33

Aby zdemontować wymiennik (rys. 18) ciepłej wody należy:
– wyłączyć pompę ciepłej wody P

cw

,

– zamknąć zawór nr 5 na dopływie zimnej wody do zasobnika,
– zamknąć zawór nr 4 na odpływie z wymiennika,
– zamknąć zawory nr 6 i 7 na przewodzie doprowadzającym czynnik grzewczy

do wymiennika,

– spuścić ciepłą wodę z wymiennika za pomocą zaworu spustowego nr 8,
– odłączyć wymiennik od instalacji.

Rys.18. Schemat kotłowni z wymiennikiem ciepłej wody[źródło własne]: 3, 8 – zawory

spustowe, 1, 2, 4,5,6,7 – zawory odcinające,

Wymiana elementów instalacji centralnego ogrzewania
Pompę centralnego ogrzewania należy wymienić, jeżeli:
– nastąpiła awaria silnika,
– nastąpił przeciek na dławnicy pompy,
– pompa nie ma wymaganych parametrów pracy.
Aby zdemontować pompę należy:
– odłączyć silnik pompy od instalacji elektrycznej,
– zakręcić zawory odcinające przed i za pompą,
– zdemontować pompę. Pompa może być połączona z instalacją za pomocą połączenia

kołnierzowego lub łącznika - dwuzłączki wkrętnej (połączenie śrubunkowe).

Montaż pompy wykonujemy w odwrotnej kolejności.
Wymiany zaworów bezpieczeństwa dokonujemy w momencie ich niewłaściwej pracy,
polegającej na otwieraniu się zaworu bezpieczeństwa przy ciśnieniu niższym niż ciśnienie
otwarcia. Zawór bezpieczeństwa (rys.19) należy instalować bezpośrednio na źródle ciepła
(kocioł, wymiennik) lub w jego najbliższym otoczeniu w pozycji pionowej, zwracając uwagę na
kierunek strzałki zaznaczonej na korpusie zaworu. Na rurze łączącej zawór bezpieczeństwa
z urządzeniem, które zabezpiecza, nie należy montować żadnej armatury, a średnica rury
powinna odpowiadać średnicy zaworu bezpieczeństwa. Przewód wyrzutowy wody z zaworu
bezpieczeństwa powinien być sprowadzony nad posadzkę, a jego średnica powinna odpowiadać
średnicy części wyrzutowej zaworu bezpieczeństwa.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

34

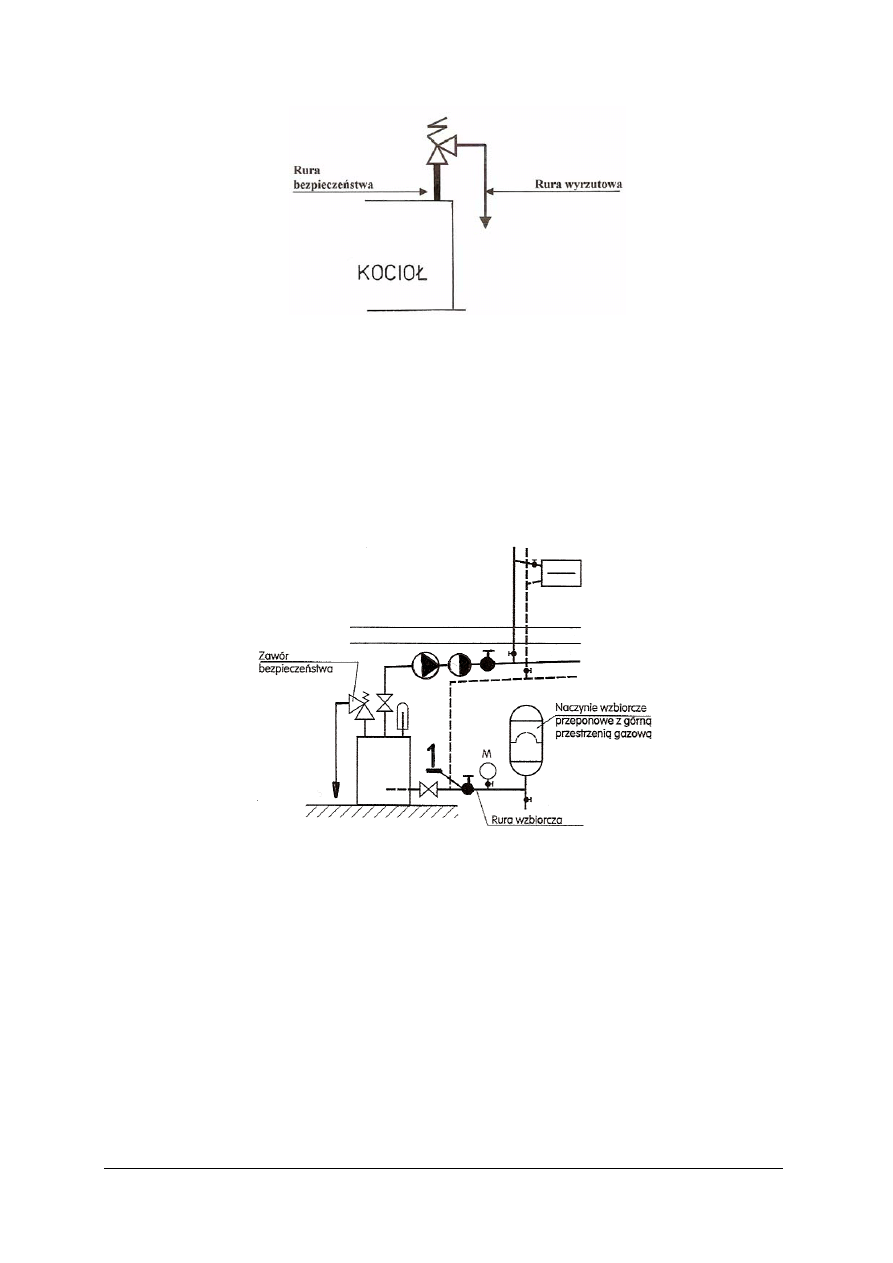

Rys.19. Sposób montażu zaworu bezpieczeństwa [źródło własne].


Przeponowe naczynia wzbiorcze są stosowane w instalacjach centralnego ogrzewania systemu
zamkniętego. Zadaniem ich jest przejęcie przyrostu objętości wody w instalacji spowodowanego
przyrostem jej temperatury. Montowane jest z reguły na powrocie instalacji centralnego
ogrzewania (rys. 20). Łączone jest z instalacją za pomocą rury wzbiorczej, na której od strony
instalacji centralnego ogrzewania powinien być zamontowany zawór odcinający 1.
Aby zdemontować przeponowe naczynie wzbiorcze, należy zakręcić zawór nr 1 i odłączyć je
od instalacji.

Rys.20. Sposób montażu przeponowego naczynia wzbiorczego [źródło własne]: 1 – zawór

odcinający przeponowe naczynie wzbiorcze.


Grzejnik centralnego ogrzewania to podstawowy element instalacji. Każdy grzejnik powinien
być wyposażony w termostatyczny zawór grzejnikowy wraz z głowicą termostatyczną, zawór
odcinający powrotny oraz ręczny odpowietrznik. W instalacjach centralnego ogrzewania są
stosowane najczęściej płytowe grzejniki zasilane z boku oraz od dołu. Grzejniki zasilane od dołu
są fabrycznie wyposażone w zawory termostatyczne. Demontaż lub wymiana grzejnika
następuje jeżeli chcemy grzejnik przepłukać w celu poprawy jego wydajności cieplnej lub, gdy
grzejnik uległ awarii na skutek korozji. Sposób postępowania przy demontażu grzejnika zależy
od wyposażenia grzejnika w armaturę oraz systemu instalacji centralnego ogrzewania.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

35

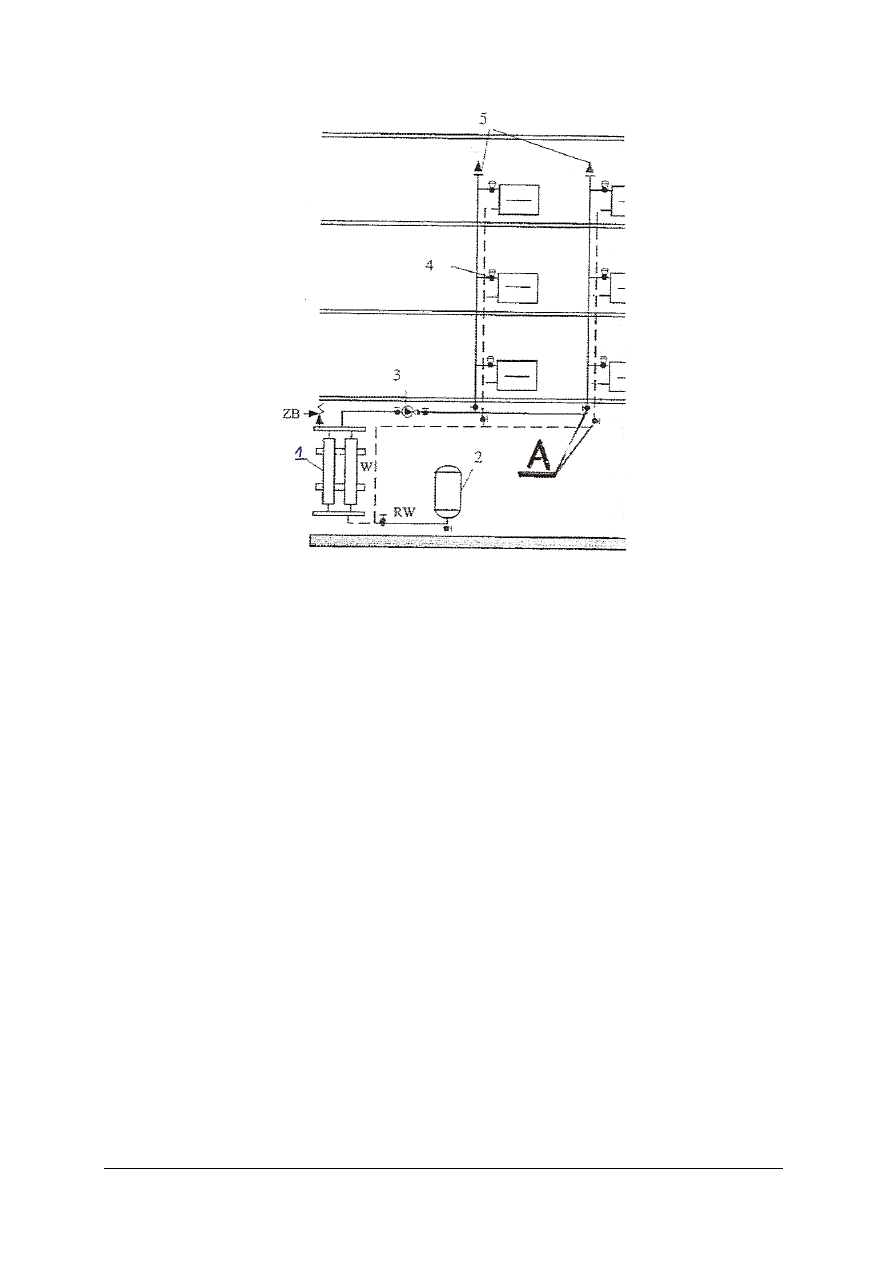

Rys.21. Instalacja centralnego ogrzewania [10]: 1 – wymiennik ciepła, 2 – przeponowe naczynie wzbiorcze,

3 – pompa obiegowa , 4 – grzejnikowy zawór termostatyczny, 5 –automatyczny odpowietrznik,

A – zawory odcinające na pionach


W budownictwie wielorodzinnym do końca lat dziewięćdziesiątych, instalacje centralnego
ogrzewania projektowano z rozdziałem dolnym według schematu (rysunek nr 21).
Aby w instalacji centralnego ogrzewania z rozdziałem dolnym zdemontować grzejnik, należy:
– zamknąć zawory odcinające „A” na pionie zasilającym i powrotnym instalacji,
– spuścić z pionu wodę,
– odkręcić połączenie rozłączne na zasilaniu i powrocie grzejnika,
– zdemontować grzejnik.
Nowoczesne rozwiązanie instalacji centralnego ogrzewania w budownictwie wielorodzinnym
przedstawiono na rysunku nr 22. Główny pion zasilający mieszkania poprowadzony jest na
klatce schodowej. Od pionu tego dla każdego mieszkania poprowadzona jest instalacja
centralnego ogrzewania w pętli poziomej. Instalacja odcięta jest od pionu zaworami. Jest ona
ułożona w warstwie podłogowej, wykonana najczęściej z rur polietylenowych łączonych w
technologii zaciskowej. Grzejniki zasilane są od dołu i łączone z instalacją za pomocą zespołu
odcinającego prostego lub kątowego.
Aby zdemontować grzejnik w tego typu instalacji należy:
– zakręcić zawory kulowe znajdujące się w obudowie zespołu odcinającego,
– odkręcić połączenie rozłączne pomiędzy zespołem odcinającym a grzejnikiem,
– zdemontować grzejnik.



background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

36

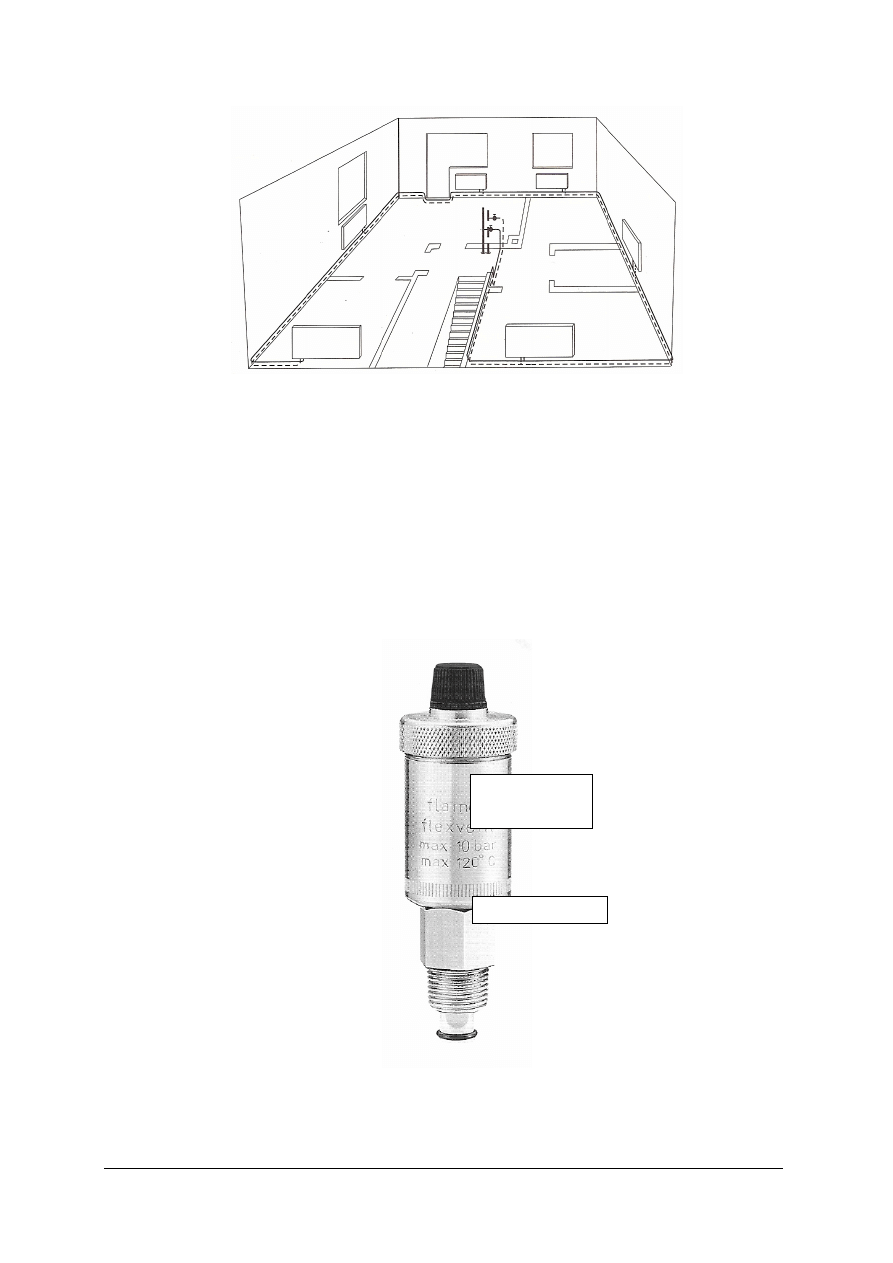

Rys.22. Instalacja centralnego ogrzewania [11].


Zadaniem zaworów odpowietrzających (odpowietrzników) jest usuwanie powietrza z instalacji.
Ręczne zawory odpowietrzające najczęściej montowane są na grzejnikach, natomiast
automatyczne odpowietrzniki (rys. 23) montowane są w najwyższych punktach instalacji
centralnego ogrzewania. Przykład instalacji automatycznego odpowietrznika na pionie
centralnego ogrzewania pokazano na rys. 21. Automatyczny odpowietrznik zbudowany jest
z dwóch elementów: zaworu stopowego i odpowietrznika. Zadaniem zaworu stopowego jest
zamknięcie dopływu wody do zaworu odpowietrzającego w momencie jego demontażu.
Często, zamiast zaworu stopowego, przed zaworem odpowietrzającym, montowany jest zawór
kulowy odcinający, która spełnia funkcję zaworu stopowego.


Rys.23.
Odpowietrznik automatyczny z zaworem stopowym [4.].

Zawór
odpowietrzający

Zawór stopowy

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

37

4.3.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do zaplanowania przebiegu

ćwiczeń i ich wykonania.
1. Co nazywamy remontem instalacji centralnego ogrzewania?
2. Na czym polega remont planowany?
3. Co to jest awaria?
4. Jakie czynności należy wykonać, aby zdemontować kocioł centralnego ogrzewania?
5. Jakie czynności należy wykonać, aby zdemontować wymiennik ciepłej wody?
6. W jaki sposób należy zamontować zawór bezpieczeństwa?
7. Jakie czynności należy wykonać, aby zdemontować przeponowe naczynie wzbiorcze?
8. W jaką armaturę powinien być wyposażony każdy grzejnik?
9. Jakie czynności należy wykonać, aby zdemontować grzejnik centralnego ogrzewania?
10. Jakie czynności należy wykonać, aby zdemontować automatyczny odpowietrznik?

4.3.3. Ćwiczenia


Ćwiczenie 1

Wymień przeponowe naczynie wzbiorcze, zgodnie z załączoną dokumentacją techniczną

zawartą w instrukcji.

Sposób wykonania ćwiczenia


Aby wykonać ćwiczenie należy:

1) przygotować stanowisko pracy, zgodnie z wymogami bhp
2) zgromadzić materiał niezbędny do wykonania zadania,
3) skompletować narzędzia i sprzęt, sprawdzając jednocześnie ich stan techniczny,
4) zaopatrzyć się w środki ochrony osobistej,
5) zapoznać się z dokumentacją techniczną instalacji kotłowej,
6) zakręcić zawór odcinający przeponowe naczynie wzbiorcze od instalacji,
7) zdemontować przeponowe naczynie wzbiorcze,
8) zamontować nowe przeponowe naczynie wzbiorcze,
9) odkręcić zawór łączący przeponowe naczynie wzbiorcze z instalacją,
10) sprawdzić szczelność wykonanych połączeń,
11) uporządkować stanowisko pracy,
12) zaprezentować wykonane ćwiczenie,
13) ocenić poprawność wykonania ćwiczenia.


– Wyposażenie stanowiska pracy:
– instrukcja wykonania ćwiczenia wraz z dokumentacją zadania,
– dokumentacja techniczna instalacji,
– przeponowe naczynie wzbiorcze,
– komplet kluczy płaskich,
– komplet kluczy oczkowych,
– komplet kluczy hydraulicznych,
– komplet wkrętaków płaskich,
– komplet wkrętaków krzyżakowych,

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

38

– apteczka pierwszej pomocy,
– środki ochrony osobistej
– literatura z rozdziału 6.

Ćwiczenie 2

Wymień grzejnik centralnego ogrzewania, zgodnie z załączoną dokumentacją techniczną

zawartą w instrukcji.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie należy:

1) przygotować stanowisko pracy zgodnie z wymogami bhp
2) zgromadzić materiał niezbędny do wykonania zadania,
3) skompletować narzędzia i sprzęt, sprawdzając jednocześnie ich stan techniczny,
4) zaopatrzyć się w środki ochrony osobistej,
5) zapoznać się z dokumentacją techniczną instalacji centralnego ogrzewania,
6) zakręcić zawory odcinające na pionie zasilającym i powrotnym instalacji centralnego

ogrzewania,

7) spuścić wodę z pionu instalacji do poziomu demontowanego grzejnika,
8) zdemontować grzejnik,
9) wyposażyć grzejnik w: zawór termostatyczny, zawór powrotny, odpowietrznik,
10) zamontować nowy grzejnik,
11) ustawić nastawę wstępną na zaworze termostatycznym zgodnie z dokumentacją,
12) zamontować głowicę termostatyczną,
13) odkręcić zawory odcinające na pionie zasilającym i powrotnym,
14) uzupełnić instalację wodą do wymaganego ciśnienia,
15) odpowietrzyć pion centralnego ogrzewania,
16) odpowietrzyć grzejniki przyłączone do tego pionu,
17) sprawdzić szczelność wykonanych połączeń,
18) uporządkować stanowisko pracy,
19) zaprezentować wykonane ćwiczenie,
20) ocenić poprawność wykonania ćwiczenia.

Wyposażenie stanowiska pracy:
– instrukcja wykonania ćwiczenia wraz z dokumentacją zadania,
– dokumentacja techniczna instalacji centralnego ogrzewania,
– grzejnik centralnego ogrzewania,
– wyposażenie grzejnika: zawór termostatyczny, głowica termostatyczna, zawór powrotny,

odpowietrznik ręczny,

– materiały pomocnicze: konopie lniane, taśma teflonowa, pasta uszczelniająca,
– komplet kluczy płaskich,
– komplet kluczy oczkowych,
– komplet kluczy hydraulicznych,
– komplet wkrętaków płaskich,
– komplet wkrętaków krzyżakowych,
– apteczka pierwszej pomocy,
– środki ochrony osobistej,
– literatura z rozdziału 6.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

39

4.3.4. Sprawdzian postępów

Tak Nie

Czy potrafisz:
1) zorganizować stanowisko do wykonania ćwiczeń? … …
2) zdefiniować

pojecie:

„remont”? … …

3) zdefiniować pojęcie

„awaria”?

… …

4) zdemontować kocioł

centralnego

ogrzewania?

… …

5) zdemontować wymiennik ciepłej

wody? … …

6) wymienić przyczyny niewłaściwej pracy pompy?

… …

7) zdemontować pompę centralnego ogrzewania?

… …

8) zamontować pompę centralnego ogrzewania?

… …

9) wymienić zawór bezpieczeństwa?

… …

10) wymienić przeponowe naczynie wzbiorcze?

… …

11) wymienić

grzejnik?

… …

12) wymienić automatyczny odpowietrznik?

… …

13) dokonać prezentacji wykonanego ćwiczenia?

… …

14) wykorzystać zdobyte wiadomości w praktycznym działaniu?

… …





background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

40

5. SPRAWDZIAN OSIĄGNIĘĆ

INSTRUKCJA DLA UCZNIA

1. Przeczytaj uważnie instrukcję.
2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3. Zapoznaj się z zestawem pytań testowych.
4. Test zawiera 20 pytań dotyczących konserwacji instalacji centralnego ogrzewania

i urządzeń grzewczych. Pytania w teście są to pytania wielokrotnego wyboru i tylko jedna
odpowiedź jest prawidłowa.

5. Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi:

− w pytaniach wielokrotnego wyboru zaznacz prawidłową odpowiedź X (w przypadku

pomyłki należy błędną odpowiedź zaznaczyć kółkiem, a następnie ponownie zakreślić
odpowiedź prawidłową),

6. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
7. Kiedy udzielenie odpowiedzi będzie Ci sprawiało trudność, wtedy odłóż jego rozwiązanie

na później i wróć do niego, gdy zostanie wolny czas. Trudności mogą przysporzyć pytania:
15 – 20, gdyż są one na poziomie trudniejszym niż pozostałe.

Na rozwiązanie testu masz 45 min.

Powodzenia

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

41

ZESTAW ZADAŃ TESTOWYCH


I część
1.

Bieżąca konserwacja instalacji centralnego ogrzewania polega na:

a) likwidacji przecieków na połączeniach kołnierzowych,
b) remoncie planowanym,
c) remoncie kapitalnym,
d) wymianie wymiennika ciepła.

2.

Połączenie gwintowane należy uszczelnić:

a) tylko konopiami,
b) tylko pastą uszczelniającą,
c) konopiami i pastą uszczelniająca,
d) uszczelką z klingerytu.

3.

Aby zlikwidować przeciek na połączeniu kołnierzowym należy:

a) zmniejszyć ciśnienie w instalacji,
b) zwiększyć ciśnienie w instalacji,
c) wymienić uszczelkę pomiędzy kołnierzami,
d) wymienić zawór wraz z uszczelką.

4.

Wodę z instalacji centralnego spuszczamy:

a) po sezonie grzewczym,
b) raz w roku w celu jej wymiany,
c) dwa razy w roku w celu jej wymiany,
d) w razie awarii.

5.

Najczęściej czyścimy komorę paleniskową kotła:

a) elektrycznego,
b) na paliwo gazowe,
c) na paliwo ciekłe,
d) na paliwo stałe.

6.

Rewizja wewnętrzna wymiennika pojemnościowego polega na:

a) zewnętrznych oględzinach wymiennika,
b) wewnętrznych oględzinach wymiennika,
c) kontroli zaworu bezpieczeństwa,
d) kontroli aparatury kontrolno - pomiarowej.

7.

Krzywa grzania określa :

a) ciśnienie w instalacji,
b) temperaturę w pomieszczeniu,
c) temperaturę zewnętrzną,
d) temperaturę czynnika grzewczego.

8.

Praca pompy na zbyt niskim biegu spowoduje:

a) niemożliwość przetłoczenia wody przez całą instalację,
b) zbyt duże ciśnienie w instalacji,
c) hałaśliwą pracę pompy,
d) wzrost temperatury wody w instalacji.

9.

Zadaniem pompy w instalacji centralnego ogrzewania jest:

a) pomiar ilości wody przepływającej przez instalację centralnego ogrzewania,
b) przetłoczenie wody przez całą instalację centralnego ogrzewania,
c) pomiar temperatury wody,
d) pomiar ilości ciepła.


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

42

10.

Zmieniając bieg pompy na wyższy uzyskujemy:

a) większą wysokość podnoszenia pompy,
b) mniejszą wysokość podnoszenia pompy,
c) taką samą wysokość podnoszenia pompy,
d) mniejszą wydajność pompy.

11.

Niedostateczne napełnienie instalacji centralnego ogrzewania wodą spowoduje:

a) przyrost temperatury wody w instalacji centralnego ogrzewania,
b) przyrost ciśnienia w instalacji centralnego ogrzewania,
c) obniżenie ciśnienia w instalacji centralnego ogrzewania,
d) brak krążenia wody w niektórych częściach instalacji centralnego ogrzewania.

12.

Zapowietrzenie grzejnika centralnego ogrzewania spowoduje:

a) przyrost temperatury w pomieszczeniu,
b) przyrost ciśnienia wody w grzejniku,
c) obniżenie temperatury w pomieszczeniu,
d) podniesienie temperatury wody w grzejniku.

13.

Średnica rury łączącej zawór bezpieczeństwa z kotłem powinna być:

a) równa średnicy zaworu bezpieczeństwa,
b) większa o połowę od średnicy zaworu bezpieczeństwa,
c) mniejsza o połowę od średnicy zaworu bezpieczeństwa,
d) ¼ średnicy zaworu bezpieczeństwa.

14.

Na rurze łączącej zawór bezpieczeństwa z kotłem:

a) montujemy tylko zawór odcinający,
b) montujemy zawór odcinający wraz z zaworem zwrotnym,
c) montujemy zawór zwrotny,
d) nie montujemy żadnej armatury.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

43

II część
15.

Na rurze łączącej przeponowe naczynie wzbiorcze z instalacją:

a) montujemy zawór odcinający,
b) montujemy zawór zwrotny,
c) montujemy zawór odcinający z zaworem zwrotnym,
d) nie montujemy żadnej armatury.

16.

Przed automatycznym odpowietrznikiem należy zamontować:

a) zawór odcinający,
b) zawór zwrotny,
c) filtr,
d) zawór bezpieczeństwa.

17.

Projektowany przepływ przez grzejnik ustalamy na podstawie:

a) danych producenta grzejnika,
b) danych producenta zaworu termostatycznego,
c) danych zawartych w dokumentacji technicznej instalacji,
d) danych producenta grzejnikowego zaworu powrotnego.

18.

Poziom wody w instalacji centralnego ogrzewania systemu otwartego określamy na

podstawie wskazań:

a) manometru zamontowanego przed pompą,
b) manometru zamontowanego za pompą,
c) hydrometru zamontowanego na rurze sygnalizacyjnej,
d) termometru

19.

Przygotowując węzeł ciepłowniczy do przerwy letniej należy:

a) spuścić wodę z całej instalacji ,
b) spuścić wodę tylko z grzejników,
c) nie spuszczać wody z instalacji,
d) spuścić wodę tylko z węzła ciepłowniczego.

20.

Demontaż wymiennika ciepłej wody możemy wykonać, jeżeli:

a) wyłączono pompę ciepłej wody,
b) odcięto dopływ czynnika grzewczego,
c) wyłączono pompę ciepłej wody i odcięto dopływ czynnika grzewczego,
d) wyłączono pompę ciepłej wody, zamknięto wszystkie zawory na przewodach łączących

wymiennik z instalacją.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

44

KARTA ODPOWIEDZI


Imię i nazwisko ……………………………………………………..


Konserwacja instalacji centralnego ogrzewania i urządzeń grzewczych

Zaznacz poprawną odpowiedź poprzez postawienie znaku X przy prawidłowej odpowiedzi.
Jeżeli pomylisz się – błędną odpowiedź zakreśl kółkiem.

Odpowiedź prawidłowa Uzyskane

punkty

Numer pytania

a b c d

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

45

6. LITERATURA

1. Cieślowski S., Krygier K.: Instalacje sanitarne cz. 1. WSiP, Warszawa 1998
2. Hendrich Z., Maciuszko S.: Instalacje w domkach jednorodzinnych, Arkady, Warszawa

1986

3. Karty katalogowe firmy BROTJE (www.brotje.com.pl)
4. Karty katalogowe firmy Flamco (www.flamco.pl)
5. Karty katalogowe firmy Heimeier (www.heimeier.com)
6. Karty katalogowe firmy LFP (www.lfp.com.pl)
7. Karty katalogowe firmy Vaillant (www.vaillant.pl)
8. Karty katalogowe firmy Vissman (www.vissman.pl
9. Krygier K., Cieślowski S.: Instalacje sanitarne cz. 2. WSiP, Warszawa 1998
10. Krygier K., Klinke T, J. Sewerynik,: Ogrzewnictwo, wentylacja, klimatyzacja. WSiP,

Warszawa 2005

11. Mroczek W., Wojtas J.: Instrukcja projektowania i montażu instalacji sanitarnych z rur

wielowarstwowych (PE/AL./PE) systemu KISAN, KISAN, Warszawa 1999

12. Płuciennik M.: Warunki techniczne wykonywania i odbioru instalacji ogrzewczych. COB-

RTI „INSTAL”, Warszawa 2003

13. PN-EN 12171:2003: Instalacje ogrzewcze w budynkach. Instrukcje eksploatacji,

konserwacji
i obsługi. Instalacje ogrzewcze, które nie wymagają wykwalifikowanego personelu obsługi.

14. PN-EN 12170:2005: Instalacje ogrzewcze w budynkach. Instrukcje eksploatacji,

konserwacji i obsługi. Instalacje ogrzewcze, które wymagają wykwalifikowanego personelu
obsługi.

15. PN-EN 12828:2006: Instalacje ogrzewcze w budynkach. Projektowanie wodnych instalacji

centralnego ogrzewania.

16. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków

technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

17. Rubik M.: Centralne ogrzewanie, wentylacja, ciepła i zimna woda oraz instalacje gazowe

w budynkach jednorodzinnych. Ośrodek Informacji „Technika instalacyjna w
budownictwie”, Warszawa 2000 Sp.zo.o., Warszawa 2003

18. Sękowski K.: Poradnik projektanta i wykonawcy-system Kan-therm, KAN
19. Spaethe / Mast: Ogrzewanie – Praktyczny poradnik instalatora w pytaniach i odpowiedziach

Instalator Polski, Warszawa 1998

20. Wasilewski Z.: Rysunek zawodowy – Instalacje sanitarne i rurociągi przemysłowe. WSiP,

Warszawa 1993





Wyszukiwarka

Podobne podstrony:
monter instalacji i urzadzen sanitarnych 713[02] z2 07 n
monter instalacji i urzadzen sanitarnych 713[02] z1 07 n
monter instalacji i urzadzen sanitarnych 713[02] z2 05 n
monter instalacji i urzadzen sanitarnych 713[02] z1 07 n
monter instalacji i urzadzen sanitarnych 713[02] z1 07 u
monter instalacji i urzadzen sanitarnych 713[02] z2 05 n
monter instalacji i urzadzen sanitarnych 713[02] z2 05 u
monter instalacji i urzadzen sanitarnych 713[02] z2 06 n
monter instalacji i urzadzen sanitarnych 713[02] z1 11 n
monter instalacji i urzadzen sanitarnych 713[02] z4 04 n
monter instalacji i urzadzen sanitarnych 713[02] z1 06 n
monter instalacji i urzadzen sanitarnych 713[02] z1 10 n
monter instalacji i urzadzen sanitarnych 713[02] z1 2 3 4 03 n
monter instalacji i urzadzen sanitarnych 713[02] z3 04 n

więcej podobnych podstron
