PROGRAMATORA ELEKTRONICZNEGO Te

INSTRUKCJA OBSŁUGI

WKK-040
(05.2005./1)

Instrukcja obsługi programatora jest tylko załącznikiem do instrukcji obsługi kuchni

(piekarnika). Przed użytkowaniem wyrobu należy dokładnie zapoznać się z jego

instrukcją obsługi, a zwłaszcza  z uwagami i wskazówkami dotyczącymi bezpiecznego

użytkowania wyrobu.

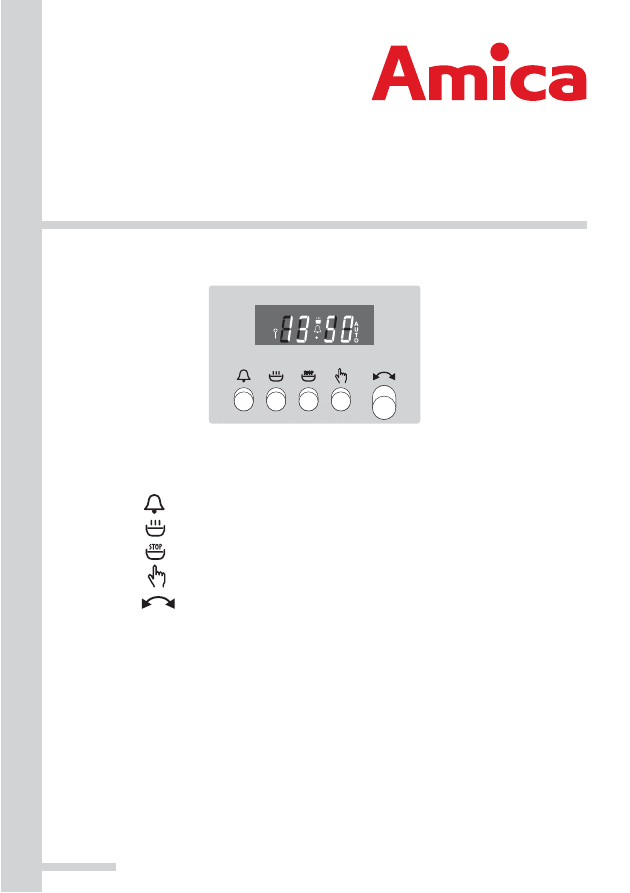

A - pole wyświetlacza
B - oznaczenia elementów sterowania i funkcji

- przycisk minutnika [1]

- przycisk programowania czasu pracy [2]

- przycisk programowania czasu (godziny) wyłączenia [3]

- przycisk ręcznego sterowania pracą kuchni (piekarnika) [4]

- pokrętło nastawnika [5]

A

B

2

Programator elektroniczny Te

Uwaga!
Brak ustawienia czasu bieżącego unie-
możliwia pracę piekarnika i jednego
pola grzejnego (płytki grzejnej).

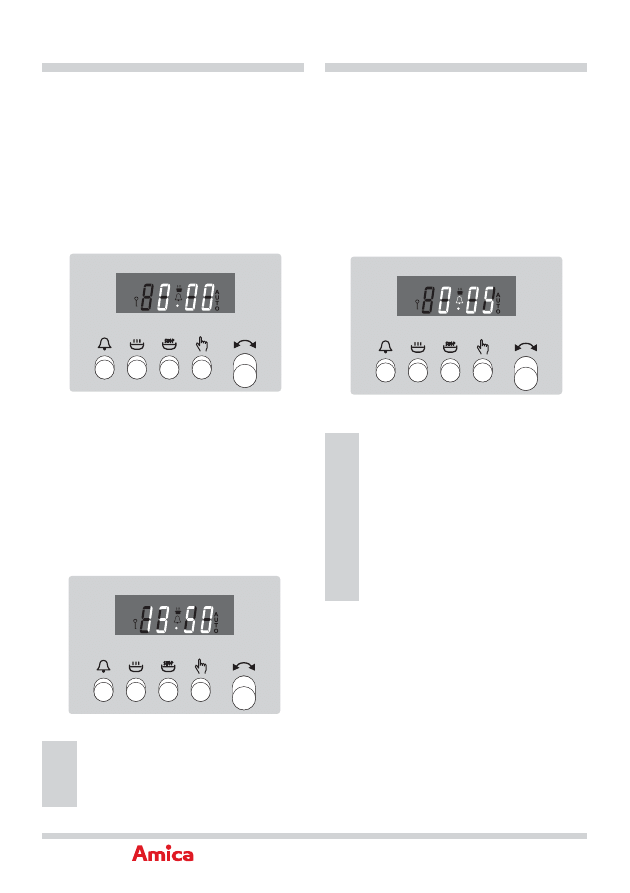

USTAWIENIE CZASU BIEŻĄCEGO

O nacisnąć jednocześnie przyciski [1] i [2],

przytrzymując je, aż do zakończenia
czynności nastawienia czasu bieżącego

O pokrętłem nastawnika [5] ustawić czas

bieżący (np. godz. 13.50)

O zwolnić przycisk [1] i [2], w ciągu kilku

sekund po zwolnieniu przycisków, nasta-
wiony czas bieżący zostanie „zapamię-
tany”.

1

2

3

4

5

1

2

3

4

5

OBSŁUGA MINUTNIKA

Minutnik nie steruje pracą kuchni. Jest to
sygnalizator dźwiękowocyfrowy, przypomina-
jący o konieczności wykonania krótkotrwa-
łych czynności kulinarnych. Zakres odmie-
rzanego czasu wynosi od 0 do 60 min.
W celu zaprogramowania minutnika należy:
O nacisnąć przycisk [1]oznaczony dzwon-

kiem

O pokrętłem nastawnika [5] ustawić czas

czuwania (np. 5 min.)

O zwolnić przycisk [1]

Uwaga!
Zakończenie czasu czuwania sygna-
lizowane jest kilkuminutowym sygna-
łem dźwiękowym. Wyłączenie sygna-
łu można  uzyskać  poprzez  naciśnię-
cie przycisku [1]. Naciśnięcie przyci-
sku [1] w trakcie czuwania minutnika,
powoduje wyświetlenie ilości czasu
pozostałego do zakończenia czasu
czuwania.

1

2

3

4

5

Programator umożliwia sterowanie pracą
piekarnika i lewego przedniego pola grzej-
nego (płytki grzejnej) w cyklu półautoma-
tycznym, automatycznym i obsługę ręcz-
ną.

Po włączeniu do sieci elektrycznej albo po-
nownym załączeniu po zaniku napięcia, na
polu wyświetlacza A ukażą się trzy pulsują-
ce cyklicznie zera, należy ustawić bieżący
czas:

                 Programator elektroniczny Te                  3

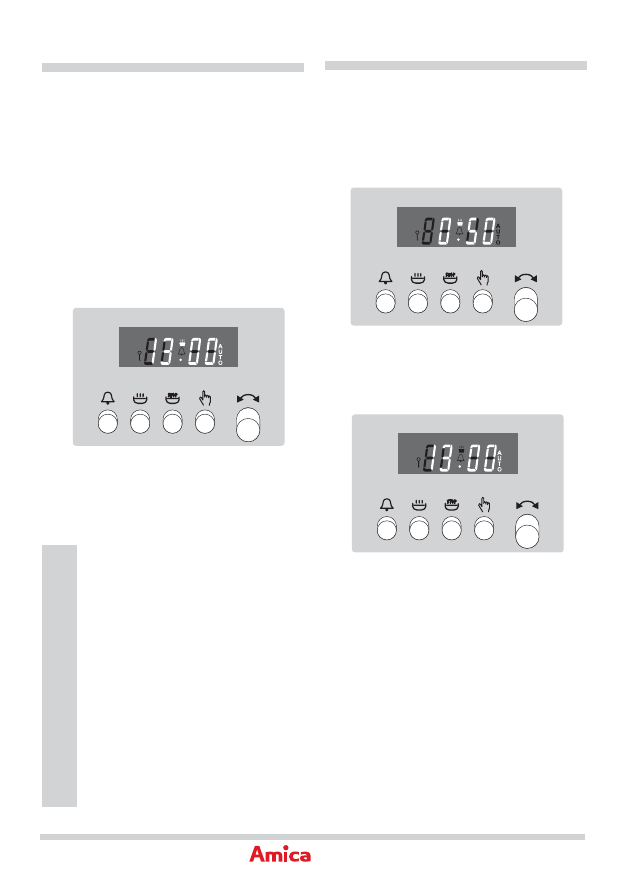

PRACA PÓŁAUTOMATYCZNA

Jeśli piekarnik lub pole grzejne(płytka grzej-
na) ma wyłączyć się o ustalonej godzinie, to
należy:
(jest godz. 13.00 czas gotowania - 50 min.,
kuchnia powinna wyłączyć się po upływie
tego czasu).

O ręcznie ustawić pokrętło regulatora tem-

peratury i pokrętło funkcji piekarnika na
pozycje, na których ma pracować piekar-
nik lub pole grzejne (płytka grzejna)

O nacisnąć i przytrzymać przycisk  [2]

O pokrętłem [5] nastawić czas pracy kuchni

(np. 50 min.)

O zwolnić przycisk [2]. Po zwolnieniu przy-

cisku, następuje automatyczne zaprogra-
mowanie się pracy. Na polu wyświetla-
cza powinien pojawić się czas bieżący
(np. godz. 13.00).

Uwaga!
W piekarnikach wyposażonych w jed-
no pokrętło sterowania, pokrętło funk-
cji piekarnika jest zespolone z regula-
torem temperatury.

Uwaga!
Po upływie zaprogramowanego czasu
pracy (50 min.) kuchnia wyłączy się au-
tomatycznie.
Wyłączenie   jest   sygnalizowane   kil-
kuminutowym sygnałem dźwiękowym,
który można wyłączyć naciskając przy-
cisk [2].
Jeśli sygnał dźwiękowy nie zostanie
wyłączony ręcznie, wyłączy się auto-
matycznie po ok. 2 minutach.

1

2

3

4

5

1

2

3

4

5

PRACA AUTOMATYCZNA

Jeśli piekarnik ma włączyć się na określony
czas pracy i o ustalonej godzinie wyłączyć
się, to należy ustawić czas pracy oraz godzi-
nę zakończenia pracy:
O nacisnąć i przytrzymać przycisk [2]

O pokrętłem 5 nastawić czas pracy kuchni

(np.: 50 min)

Zakończenie cyklu pracy kuchni sygnalizo-
wane jest kilkuminutowym sygnałem dźwię-
kowym, który można wyłączyć naciskając
przycisk [3]. Naciśnięcie przycisku [3] w cza-
sie pracy kuchni pozwoli na wyświetlenie za-
programowanej godziny wyłączenia.
W każdej chwili można sprawdzić i skorygo-
wać zaprogramowane ustawienia. Nie moż-
na jednak zmieniać ustawień czasu bieżą-
cego gdy programator jest w trybie pracy pół-
automatycznej lub automatycznej.

O nacisnąć i przytrzymać przycisk [3] i po-

krętłem  [5] ustawić godzinę wyłączenia
kuchni (np. 16.00).
Godzina włączenia wynika z nastawione-
go czasu pracy i godziny wyłączenia.

O ustawić pokrętła rodzaju pracy i pokrętła

regulatora temperatury lub pola grzejne-
go (płytki grzejnej) w wybranych pozy-
cjach roboczych

1

2

3

4

5

PRACA AUTOMATYCZNA

Uwaga!
Po przejściu programatora w tryb ste-
rowania automatycznego nie ma moż-
liwości ręcznego sterowania przednim
lewym polem grzejnym (płytką grzej-
ną) i piekarnikiem. Pozostaje możli-
wość sterowania ręcznego pozostały-
mi polami grzejnymi (płytkami grzejny-
mi).

STEROWANIE RĘCZNE

Naciśnięcie przycisku [4] powoduje przejście
kuchni z automatycznego cyklu pracy do
ręcznego co jest możliwe po zakończeniu
programu lub po skasowaniu go przez przy-
ciśnięcie przycisku [2] i skręcenie pokrętłem
[5]  nastawy do „0”.

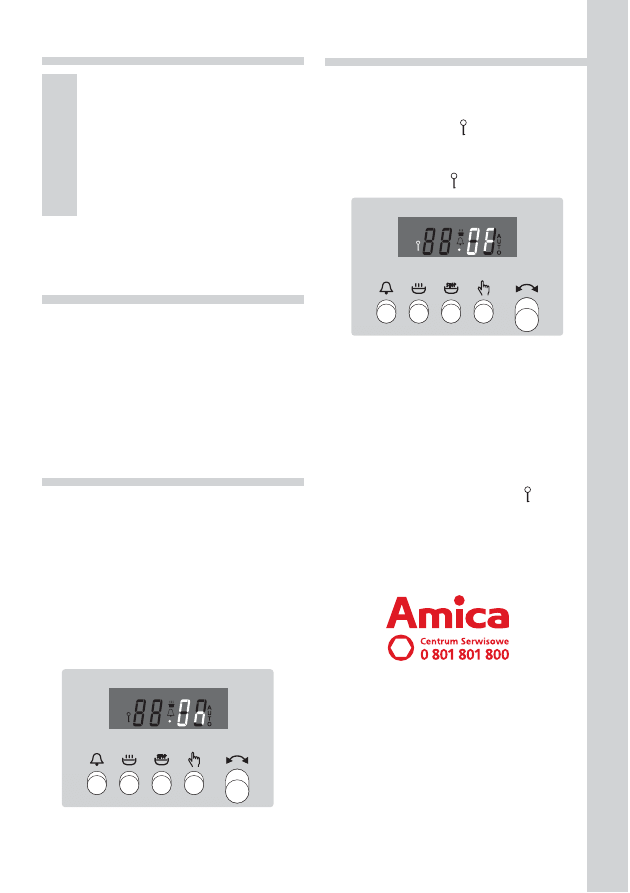

BLOKADA

Programator posiada funkcję zabezpiecze-
nia przed dziećmi,która blokuje pracę piekar-
nika i jednego pola grzejnego(płytki grzejnej).
W celu nastawienia tej funkcji należy:
O jeśli na wyświetlaczu A świeci się „AUTO”

nacisnąć przycisk [4]  do zniknięcia
„AUTO”,

O w czasie 8sek. przytrzymać jednocześnie

przyciski [1] i [2] do pojawienia się na wy-
świetlaczu „On”,

1

2

3

4

5

O przekręcić pokrętło nastawnika [5] w pra-

wo do pojawienia się na wyświetlaczu
„OF” oraz symbolu    ,

O zwolnić przyciski 1 i 2,

O blokada jest włączona, w polu wyświe-

tlacza świeci się    .

1

2

3

4

5

W celu wyłączenia tej funkcji należy:
O jeśli na wyświetlaczu A świeci się „AUTO”

nacisnąć przycisk [4]  do zniknięcia
„AUTO”,

O w czasie 8sek. przytrzymać jednocześnie

przyciski [1] i [2] do pojawienia się na wy-
świetlaczu „OF”, przekręcić pokrętło na-
stawnika [5] w prawo do pojawienia się
„On” oraz zniknięcia symbolu    ,

O zwolnić przyciski [1] i [2],
O blokada jest wyłączona.
