MONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

MONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

MONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

MONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

SKRZYNIA MECHA ML6 CL

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

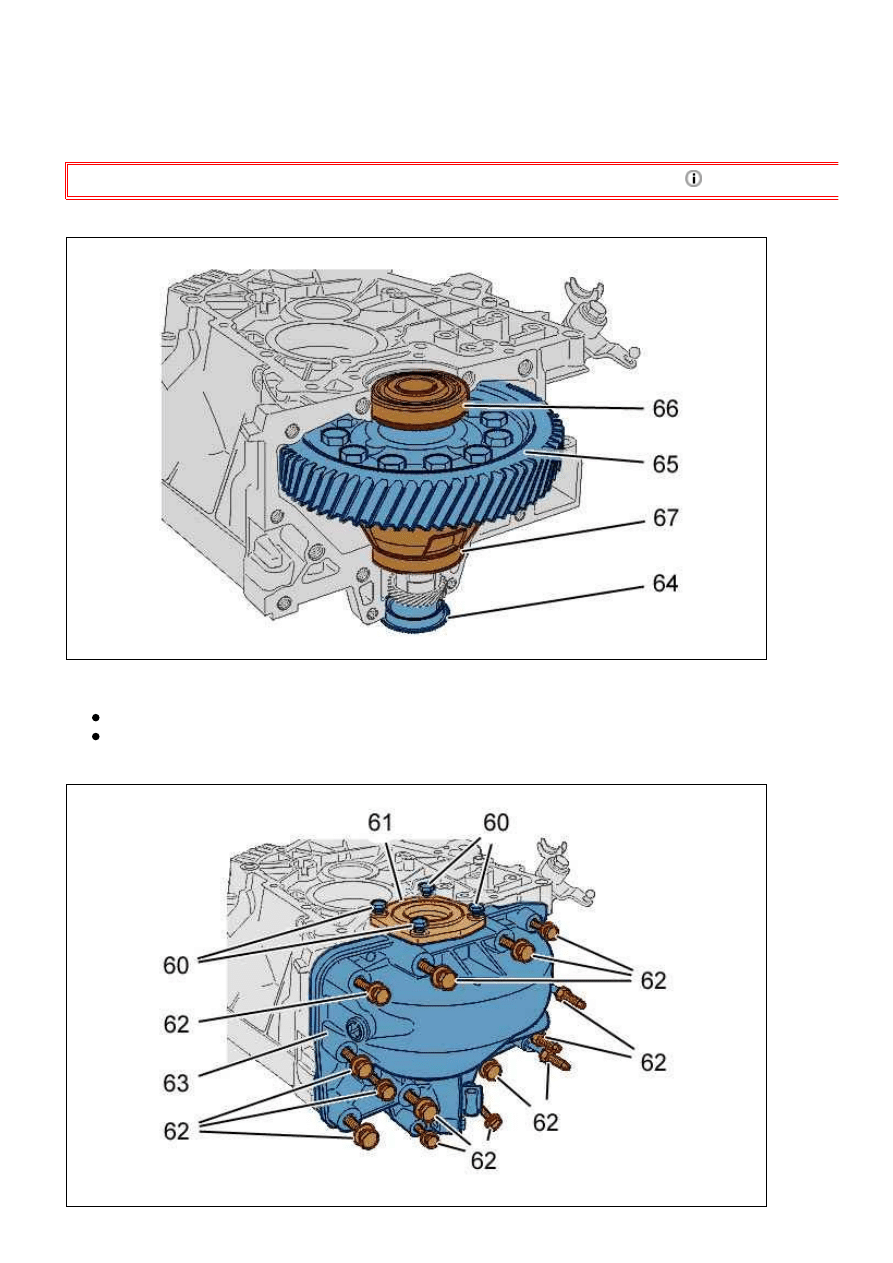

Rysunek : B2CKUEHD

Zamontować :

Mechanizm różnicowy (65)

Zewnętrzne pierścienie łożysk (66) i (67)

407 - B2CGA9K1 - Montaż : Obudowa mechanizmu różnicowego

http://127.0.0.1:6090/affiche.do?ref=B2CGA9K1&refaff=B2CGA9K1...

1 z 2

2015-03-28 02:21

Rysunek : B2CKUEGD

Zamontować :

Pół-pokrywa mechanizmu różnicowego (63)

śruby (62)

Płytka oporowa łożyska (61) wyposażona w nową uszczelkę ; Za pomocą narzędzia [0332-B / 9017-T.C]

śruby (60)

Dokręcić :

Śruby M8 (62) na 2.0 danm

Śruby M10 (62) na 4.0 danm

Śruby (60) (/) na 2.0 danm

Zamontować uszczelkę (64) (prawa strona) ; Za pomocą narzędzia [0332-A / 5701-T.A].
