MOMENTY DOKRĘCANIA : MOCOWANIE ZESPOŁU SILNIK - SKRZYNKA BIEGÓW

1. Prawy wspornik silnika

Rysunek : B1BM0WAD

Oznaczenie Oznaczenie Momenty dokręcania
(1)

śruba

6 ± 0,6 daNm

(2)

śruba

6 ± 0,6 daNm

(3)

śruba

6 ± 0,6 daNm

(4)

śruba

5,5 ± 0,5 daNm

(5)

śruba

2,8 ± 0,4 daNm

(6)

nakrętka

4,5 ± 0,5 daNm

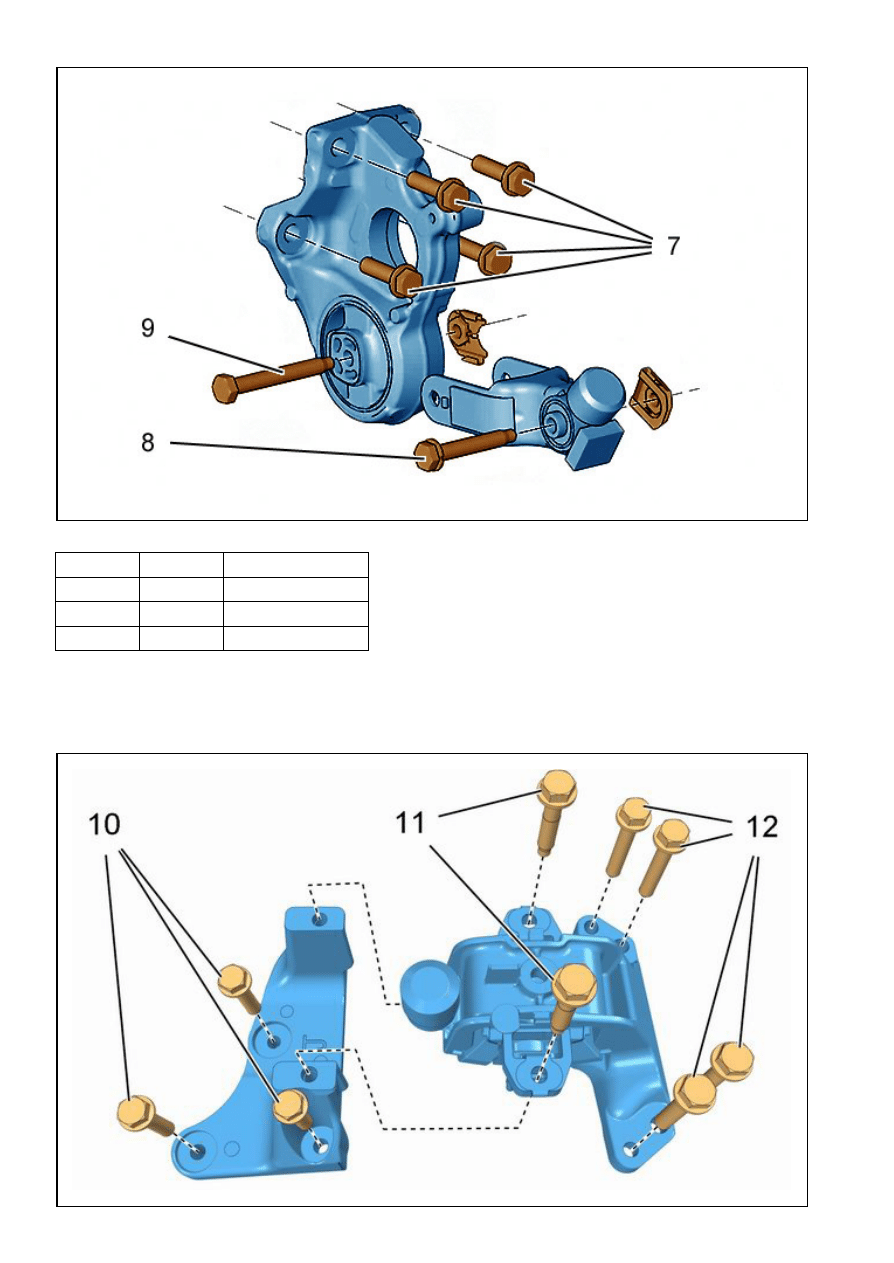

2. Łącznik reakcyjny

Rysunek : B1BM0WBD

Oznaczenie Oznaczenie Momenty dokręcania
(7)

śruba

6 ± 0,6 daNm

(8)

śruba

6,5 ± 0,6 daNm

(9)

śruba

6 ± 0,6 daNm

3. zawieszenie skrzyni biegów

Rysunek : B1BM0WCD

Oznaczenie Oznaczenie Momenty dokręcania
(10)

śruba

5,5 ± 0,8 daNm

(11)

śruba

6 ± 0,6 daNm

(12)

śruba

6 ± 0,6 daNm
