IDENTYFIKACJA - CHARAKTERYSTYKA - MOMENTY DOKR CANIA : WTRYSK

1. Identyfikacja

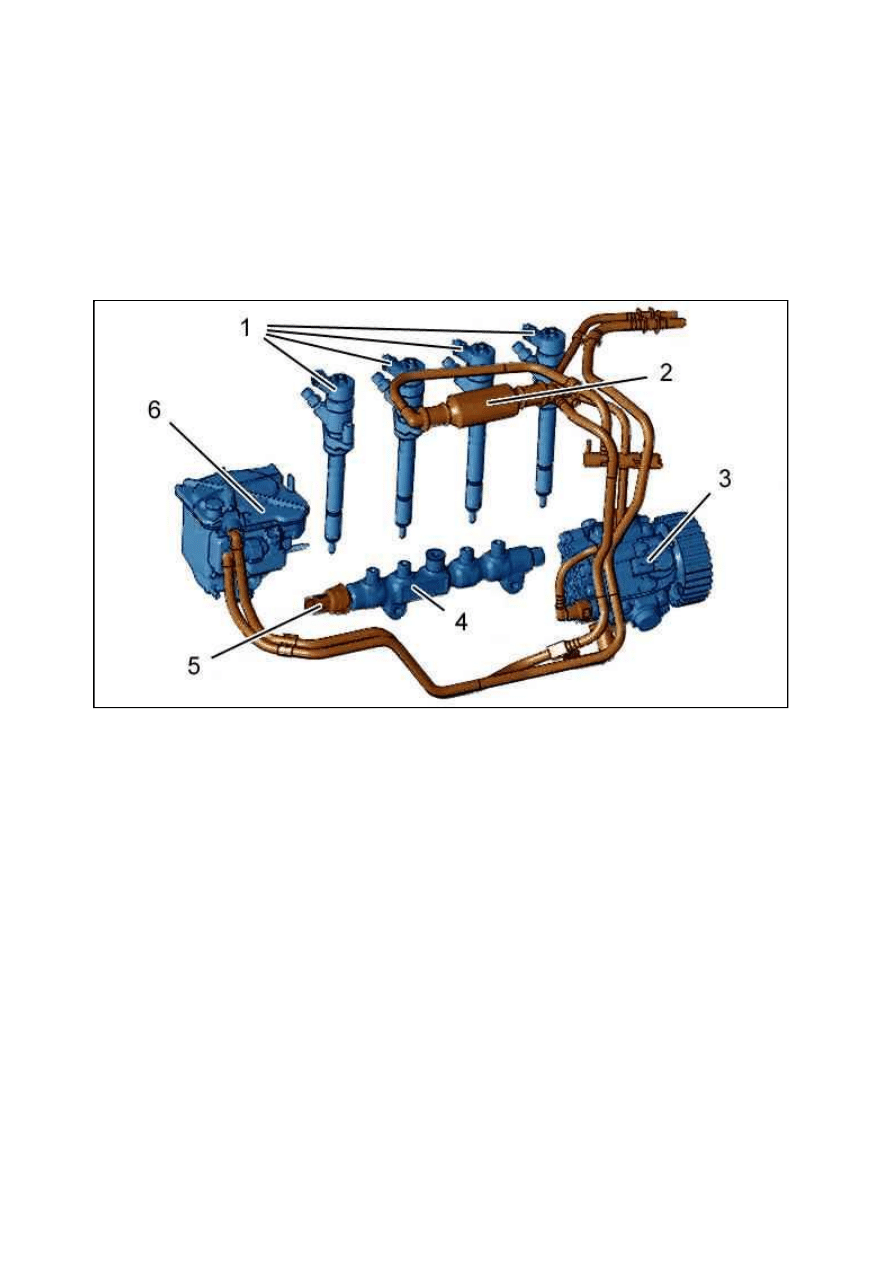

1.1. Uklad zasilania

(1) Wtryskiwacze .
(2) R czna pompa powtórnego zaci gania .
(3) Pompa wysokiego ci nienia paliwa .
(4) Kolektor zasilania wysokiego ci nienia paliwa .
(5) Czujnik wysokiego ci nienia paliwa .
(6) Filtr paliwa .



Rysunek : B1HP2QZD

Page 1 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...

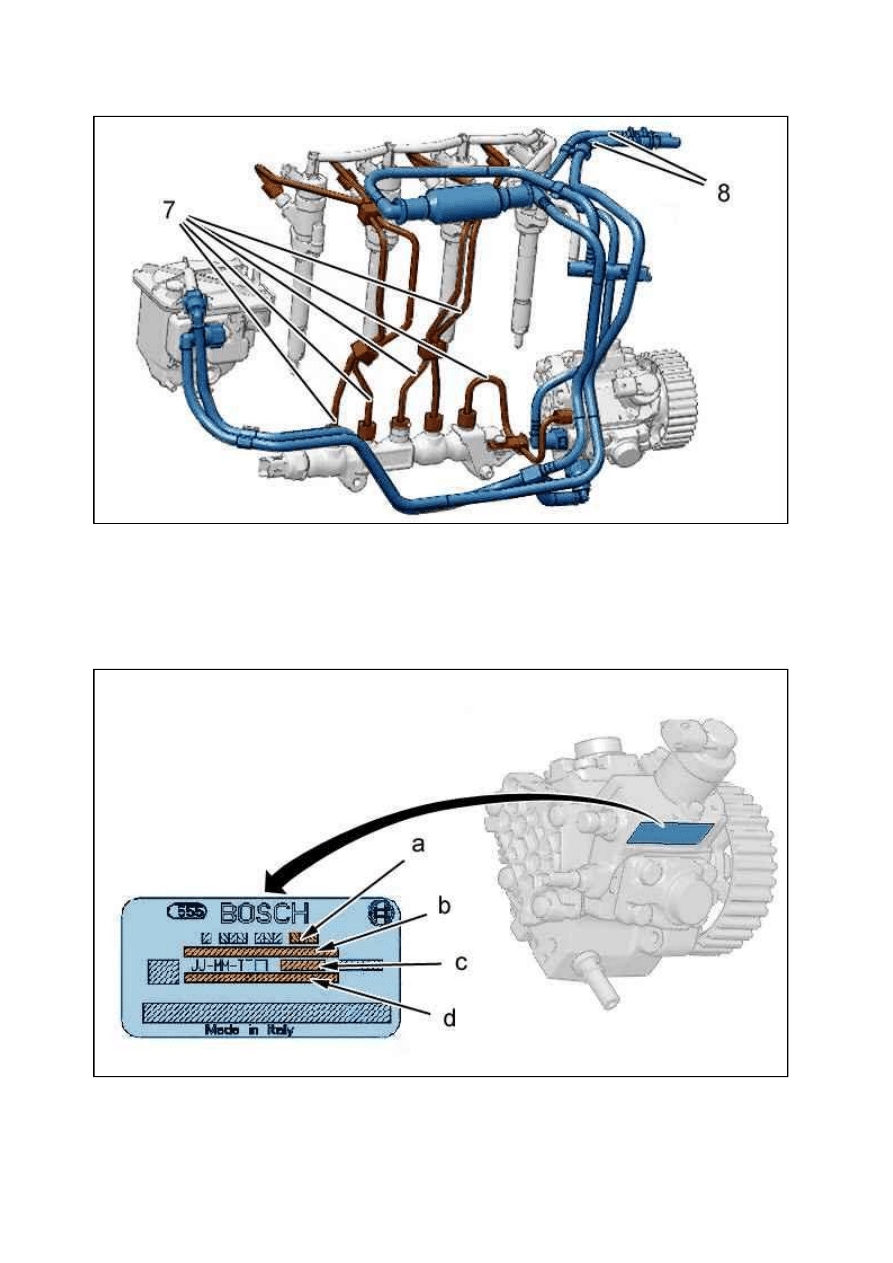

(7) Obwód zasilania wysokiego ci nienia paliwa .
(8) Obwód zasilania paliwem niskiego ci nienia.

1.2. Pompa wysokiego ci nienia paliwa

Strefa znakowania na pompie wtryskowej wysokiego ci nienia zawieraj ca :

"a" Symbol handlowy dostawcy



Rysunek : B1HP2R0D



Rysunek : B1HP2R1D

Page 2 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...

"b" Typ pompy
"c" Numer serii

"d" ReferencjaPSA

1.3. Kolektor zasilania wysokiego ci nienia paliwa

Strefa znakowania na kolektorze wtryskowym wysokiego ci nienia zawieraj ca :

"e" ReferencjaPSA
"f" Numer  ladowania i identyfikacji dostawcy

1.4. Wtryskiwacze



Rysunek : B1HP2R2D

Page 3 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...

Strefa oznakowania zawieraj ca :

"g" Numer klasyfikacji (IMA alfanumeryczny)
"h" Symbol handlowy dostawcy
"j" ReferencjaPSA

2. Charakterystyka

3. Momenty dokr cania



Rysunek : B1HP2R3D

Kod typu

9HX

9HZ

Numer silnika

DV6TED4

DV6ATED4

Uk ad paliwowy

HDI (Wtrysk bezpo redni wysokiego
ci nienia )

Marka

BOSCH

Typ

EDC16 C34

Paliwo

Olej nap dowy / Olej nap dowy + 5%
maksymalnie DIESTER

Typ pompy

CP1H

Ci nienie na wyj ciu pompy wysokiego ci nienia oleju
nap dowego (Bar)

1600

Tryb odci cia (Obr/min.)

5000

Poziom obrotów biegu ja owego przy temperaturze p ynu

ch odz cego wynosz cej 70° (Obr/min.)

750

Poziom obrotów biegu ja owego przy w czonej klimatyzacji

(Obr/min.)

820

Page 4 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...



Rysunek : B1HP2R4D

Oznaczenie



Oznaczenie

danm

(9)

Nakr tka mocuj ca przedni wspornik pompy wysokiego ci nienia oleju
nap dowego na g owicy

2 ± 0,5

(10)

ruby mocuj ce pompy wysokiego ci nienia oleju nap dowego na wsporniku

2,3 ± 0,2



(11)

Nakr tka mocuj ca ko a z batego na dyszy pompy wysokiego ci nienia oleju
nap dowego

5 ± 0,5

(12)

ruby mocuj ce przedniego wspornika pompy wysokiego ci nienia oleju

nap dowego na bloku silnika

2 ± 0,3

Page 5 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...



Rysunek : B1HP2R5D

Oznaczenie



Oznaczenie

danm

(13)

ruby mocuj ce wspornika tylnego na g owicy i pompie wysokiego ci nienia oleju

nap dowego

1 ± 0,2



(14)

ruby mocuj ce przedniego i tylnego wspornika na bloku silnika

2 ± 0,3





Rysunek : B1HP2R6D

Page 6 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...

(17) Ko nierz oporowy wtryskiwacza .

UWAGA : Ka da czynno  wykonywana na nakr tkach (15) mocuj cych ko nierz oporowy wtryskiwaczy

powoduje konieczno  sprawdzenia dokr cenia  rub kolumienkowych (16).

UWAGA : Zbli

 jednocze nie nakr tki (15) aby zachowa  wst pne dokr cenie ko nierza zawsze

równoleg e wzgl dem obudowy pokryw  ysk wa ka rozrz du .

Oznaczenie



Oznaczenie

Etap

danm

(15)

Nakr tka podtrzymuj ca wtryskiwacz na  rubach
kolumienkowych

Wst pne
dokr cenie

0,4 ± 0,1



Dokr canie k towe   65 ± 5 °

(16)

ruby kolumienkowe obudowy pokryw  ysk wa ka

rozrz du

Wst pne
dokr cenie

0,5 ± 0,1



Dokr cenie

1 ± 0,1



Rysunek : B1HP2R7D

Oznaczenie   Oznaczenie

Etap

danm

(18)

Przewód zasilaj cy wysokiego ci nienia wtryskiwacza   Wst pne dokr cenie   2 ± 0,5

(19)

Przewód zasilaj cy pompy wysokiego ci nienia kolektora   Dokr cenie

2,5 ± 0,3

(20)

ruby mocuj ce uchwytu podtrzymuj cego przewodu

Dokr cenie

2,3 ± 0,2

(21)

ruby mocuj ce kolektor na bloku silnika

Dokr cenie

2,3 ± 0,2

Page 7 of 8

207 (A7) - B1HB7LK1 - Identyfikacja - Charakterystyka - Momenty dokr cani...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HB7LK1&refaff=B1HB7LK1&parent=...



Rysunek : B1HP2R8D

(22) Wspornik filtra paliwa

Oznaczenie   Oznaczenie

danm

(23)

ruby mocuj ce wspornika filtra oleju nap dowego   0,8 ± 0,2
