Ryszard STRZELECKI

1

, Grzegorz BENYSEK

1

, Adam NOCULAK

2



Uniwersytet Zielonogórski, Instytut Inżynierii Elektrycznej (1), Zakład Energetyczny Gorzów S.A. (2)




Wykorzystanie urządzeń energoelektronicznych w systemie

elektroenergetycznym





Streszczenie.  W  artykule  przedstawiono  wykorzystanie  układów  energoelektronicznych  do  kontrolowania  przesyłu  mocy  (UPFC),  jakości  energii
(APF)  i  kompensacji  składowych  nieaktywnych  prądu  (SVC,  STATCOM).  Przedstawiono  najważniejsze  różnice  między  układami
energoelektronicznymi a układami z elementami pasywnymi (L,C).



Abstract. (Application of power electronics in AC system) The application of power electronics to the control of power flow (Unified Power Flow
Controller), energy quality (Active Power Filter) and compensation non active power (Static Var Compensator, STATCOM) are presents in the paper.
The most important differences between equipment with passive elements (L,C) and power electronics were described.





Słowa kluczowe:



Wstęp


W ostatnich latach można zaobserwować istotne zmiany

w  funkcjonowaniu  systemu  energetycznego.  Składają  się
na to dwa zasadnicze czynniki:

-  wprowadzenie  regulacji  prawnych  traktujących  energię

elektryczną  jako  towar  dla  którego    systemem  dystrybucji
jest sieć elektroenergetyczna;

-  stopniowe  zwiększanie  udziału  energii  ze  źródeł
odnawialnych, co oznacza przejście do systemu o generacji
rozproszonej, gdzie ilość wytwórców liczy się w setkach.



Wymienione  czynniki  znacznie  komplikują  pracę  sieci.

Pojawienie  się  wielu  wytwórców  spowoduje  „rozmycie”

odpowiedzialności  za  stabilność  parametrów  systemu
takich  jak  poziomy  napięcia,  częstotliwość  czy  moce

zwarciowe.  Dodatkową  komplikacją  jest  brak  możliwości

dokładnego  planowania  produkcji  energii  elektrycznej  w
niektórych systemach wytwarzania (szczególnie dotyczy to

elektrowni wiatrowych). Te negatywne zjawiska szczególnie
uwidaczniają  się  w  konfrontacji  z  coraz  większymi

wymaganiami  w  zakresie  jakości  energii  elektrycznej
spowodowanymi

stosowaniem

coraz

bardziej

zaawansowanych technologii u odbiorców energii.



Stosowane  dotychczas  rozwiązania  nie  są  w  stanie

zapewnić  poprawnego  funkcjonowania  tak  zmienionego

systemu

energetycznego.  Świadomość  tego

faktu

spowodowała poszukiwania nowych urządzeń służących do
kontroli  pracy  systemu  energetycznego  w  wyniku  czego

narodziły  się  m.in.  układy  FACTS  (Flexible  AC

Transmission  System)  [5],[7].  Układy  te  mają  zapewnić
stabilizację  parametrów  napięcia  oraz  optymalizację

przesyłu.


Z  drugiej  strony  dostrzegając,  że  źródłem  zakłóceń  są

odbiorniki  (generatory  generują  napięcia  praktycznie

sinusoidalne i symetryczne) dużą wagę przywiązuje się do
linearyzacji

charakterystyk

prądowo-napięciowych

odbiorników

oraz

do

opracowania

układów

minimalizujących  negatywne  oddziaływanie  odbiornika  na
sieć  (kompensatory  mocy  biernej,  symetryzatory,  filtry

harmonicznych).


Artykuł  niniejszy  zainspirowany  został  dyskusją  w

środowisku energetyków- praktyków na temat praktycznych
możliwości realizacji zapisów Normy PN-EN 50160 [1] oraz

skutków  nowych  regulacji  prawnych,  których  celem  jest

utworzenie  rynku  energii  elektrycznej.  Omówiono  w  nim
możliwe  zastosowania  urządzeń  energoelektronicznych  w

podziale na następujące obszary:
- minimalizacja wpływu odbiornika na sieć zasilającą;

- stabilizacja parametrów zasilania;
- układy FACTS.



Minimalizacja  skutków  oddziaływania  odbiornika  na
sieć.


Od  strony  systemu  energetycznego  najkorzystniejszym

rozwiązaniem jest, by przyłączone odbiorniki były liniowymi,
symetrycznymi

rezystancjami.

W

tym

przypadku

oddziaływanie  odbiornika  na  system  elektroenergetyczny



2’03



2

jest  najmniejsze  (najmniejsze  są  straty  przesyłowe).

Wszystkie  metody  kompensacji  zmierzają  do  tego  celu
poprzez

kompensację

składowych

niepożądanych

(nieaktywnych) (rys.1.).



(1)



)

t

sin(

U

u

z

z

w

=





(2)



å

¥

=

+

+

=

2

n

n

0

b

10

c

10

0

I

I

I

I







kompensatory mocy biernej           filtry harmonicznych








































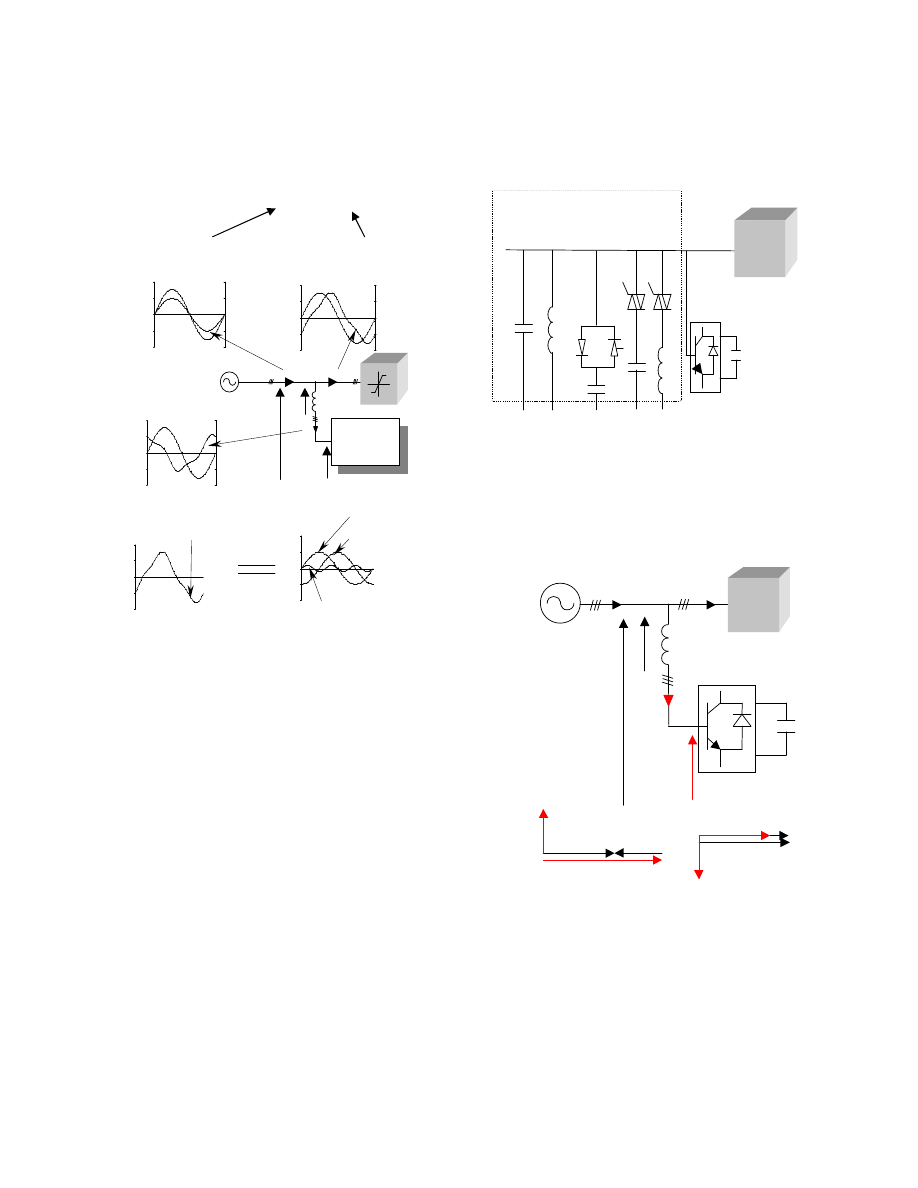

Rys.1.  Minimalizacja  oddziaływania  odbiornika  nieliniowego
poprzez kompensację składowych nieaktywnych



Kompensacja mocy biernej przesunięcia fazowego.


Stosowane  metody  kompensacji  przedstawiono  na

rysunku  2.  Najstarszym  rozwiązaniem,  stosowanym  do

dzisiaj, są baterie kondensatorów. Zalety tego rozwiązania
to:

- bezobsługowość;
- duża sprawność;

- niski koszt zakupu i instalacji.
Do wad należy zaliczyć:

-  z  uwagi  na  charakter  R,L  sieci  dodanie  kondensatora

tworzy  układ  rezonansowy,  co  należy  uwzględnić  przy
doborze  kondensatorów  mających  pracować  w  sieci  z
odbiornikami nieliniowymi;
-  zakłócenia  przy  włączaniu  baterii  do  sieci  w  układach

automatyki  z  łącznikami  mechanicznymi  spowodowane

brakiem

możliwości

wyboru

momentu

załączania

kondensatora w zależności od napięć kondensatora i sieci;

-  przy  zabudowie  baterii  wielostopniowej  konieczność
rozbudowy  rozdzielni.  Z  tego  względu  rzadko  stosuje  się

wielostopniowe baterie kondensatorów na napięcia powyżej
1 kV.


Częściowe  wyeliminowanie  powyższych  wad  można

osiągnąć

poprzez

zastosowanie

łączników

energoelektronicznych. Dużo większa prędkość działania w

porównaniu  z  łącznikami  mechanicznymi  pozwala  na
precyzyjne  określenie  momentu  włączenia  kondensatora.

Przy włączeniu w chwili, gdy napięcie kondensatora równe

jest  napięciu  sieci  nie  występuje  uderzenie  prądowe.  Tak

działają  łączniki  diodowo-tyrystorowe.  Przy  układach  TCR

możliwe  jest  regulowanie  napięcia  dławika.  Przy
zastosowaniu  łączników  o  komutacji  fazowej  przy  kątach

wysterowania poniżej współczynnika mocy odbiornika układ

pobiera,  oprócz  składowej  przesunięcia  fazowego,
składowe  harmoniczne  niskiego  rzędu  na  skutek

nieciągłości prądu przy małych kątach wysterowania.





























Rys.2.  Kompensacja  mocy  biernej  przesunięcia  fazowego
odbiornika: Static Var Compensator:a) kondensator,b) dławik, c), d)
Thyristor  Switched  Capacitor,  e)  ThyristorControlled  Reactor,  f)
STATCOM




Na  rysunku  3  przedstawiono  układ  STATCOM

umożliwiający  płynna  regulacje  mocy  biernej  indukcyjnej  i

pojemnościowej.





































Rys.3.  Kompensacja  mocy  biernej  w  układzie  STATCOM:  a)
schemat układu; b) generacja Q

L

; c) generacja Q

C





Filtracja

harmonicznych

prądów

odbiornika

z

kompensacją mocy biernej  przesunięcia fazowego.


Układy  do  filtracji  prądów  harmonicznych  odbiornika

przedstawiono na rysunku 4. W układach z elementami LC

stosuje  się  tyle  gałęzi,  ile  harmonicznych  ma  zostać
wyeliminowanych. Pojemnościowy charakter gałęzi LC przy

częstotliwościach

mniejszych

od

rezonansowej

wykorzystuje się do kompensacji mocy biernej przesunięcia
fazowego.





    I

z

            I

o

U

FI

U

L

U

Z

I

FI

u

z

 [V]                  i

z

 [A]

200

100

200

100

u

z

 [V]                     i

o

 [A]

u

z

 [V]           i

FI

 [A]

200

100

prąd
odbiornika

składowa
czynna

Składowa
bierna
1. harmonicznej

3. harmoniczna
prądu

Rozkład prądu odbiornika na składowe czynną i nieaktywne

odb

kompensator



a)    b)              c)            d)      e)       f)

odbio
rnik

SVC





U

Fi



         U

L

I

Fi



           U

z

I

Fi

        U

z

                  U

L

              U

Fi

a)

b)

c)

    I

z

                              I

o

odb

                          U

L



I

Fi

                    U

z



U

Fi





3
























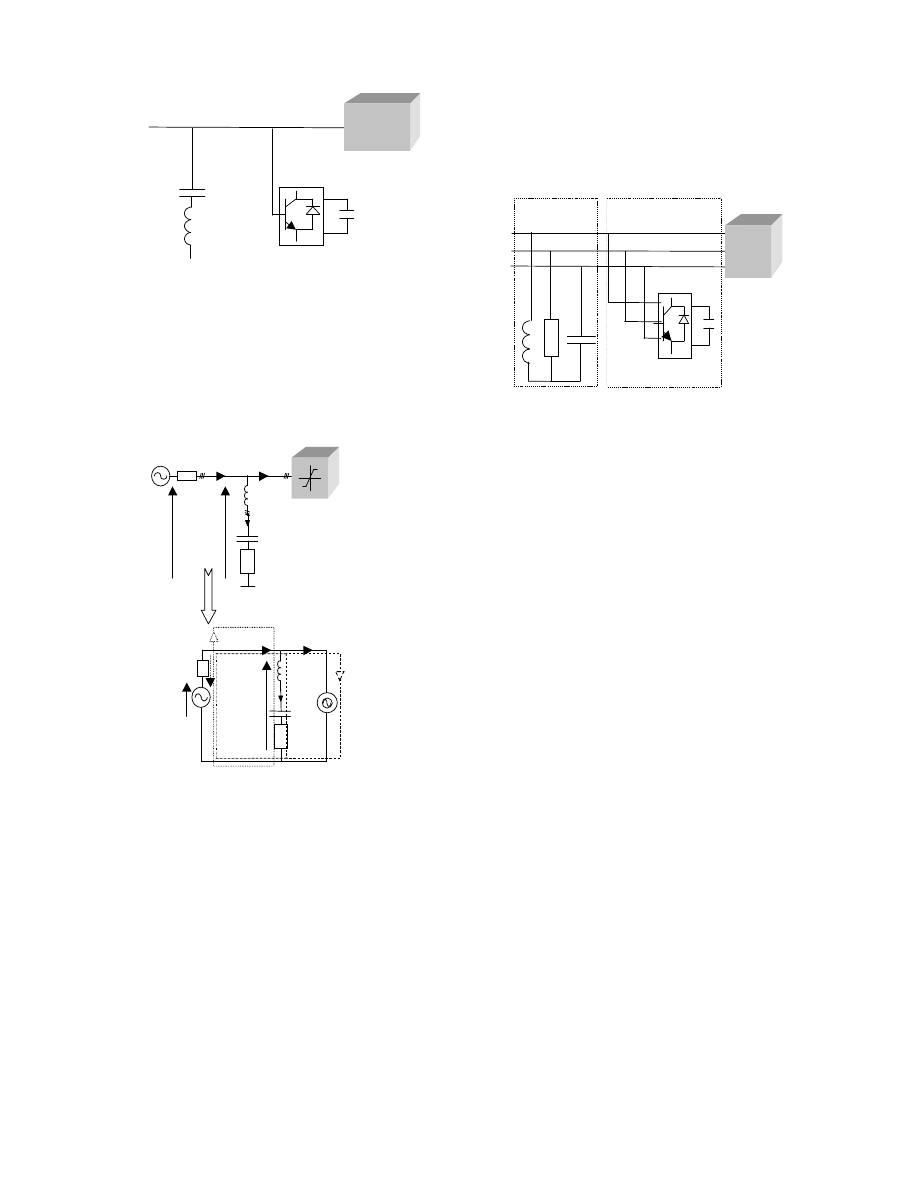

Rys.4.  Układy  do  filtrowania  prądów  wyższych  harmonicznych:
a)filtr bierny LC, b) Activ Power Filter





Skuteczność filtra L,C zależy od  impedancji sieci, gdyż

dla  prądu  odbiornika  impedancje  filtra  i  źródła  tworzą

dzielnik  prądowy,  dla  napięcia  zasilania  zaś  dzielnik
napięciowy.  Im  mniejsza  jest  impedancja  filtra  dla

filtrowanych harmonicznych tym zawartość  harmonicznych

w  napięciu  odbiornika  jest  mniejsza.  Taka  sama  sytuacja
występuje dla  prądu źródła.









































Rys.5.  Odbiornik  nieliniowy  z  filtrem  LC:  a)  schemat,  b)  rozpływ
prądów





Jeśli  napięcie  zasilające  jest  odkształcone  to  może

dojść  do  wzrostu  odkształceń  napięcia  odbiornika    na

skutek  wzrostu  prądów  wyższych  harmonicznych  w

obwodzie  źródło  napięcia  –  filtr  (prąd  i

wh

  na  rysunku  5).

Układ  APF  umożliwia  nadążne  kształtowanie  prądu

kompensatora [10].


Symetryzacja odbiornika.


Niesymetryczny odbiornik niekorzystnie wpływa  na sieć

zasilającą:

-  uniemożliwia  optymalne  wykorzystanie  elementów
systemu  wytwórczego  i  przesyłowego  (generatorów,

transformatorów, linii przesyłowych);
-  poprzez  powodowanie  różnych  spadków  napięć  w

poszczególnych  fazach  systemu  sprawia,  że  napięcia
zasilające  innych  odbiorców  staje  się  niesymetryczne  co

może spowodować zwiększone straty  w urządzeniach (np.

powstanie momentów hamujących od składowej przeciwnej

napięcia w silnikach elektrycznych);
- przeciążenie przewodu  PEN spowodowane sumowaniem

się prądów składowej zerowej;

- wzrost obciążenia systemu mocą pozorną.


Sposoby  symetryzacji  odbiornika  przedstawiono  na

rysunku 6.

























Rys.6. Symetryzatory odbiornika





Elementy  bierne  dobiera  się  w  ten  sposób,  by

kompensować również moc bierną odbiornika. Podstawowe

wady  takich  układów  to  problemy  z  symetryzacją
odbiorników, których niesymetria jest zmienna w czasie (np.

piece  łukowe)  oraz  konieczność  stosowania  elementów
rezystancyjnych  w  przypadku  niesymetrii  mocy  czynnej  co
oznacza  zwiększenie strat mocy czynnej. Równoległe filtry

aktywne nie posiadają tych wad umożliwiając kompensację
nadążną.



Poprawa parametrów napięcia zasilającego.


Specyfika  energii  elektrycznej  jako  towaru  polega  na

tym,  że  na  jej  jakość  mają  wpływ  wszyscy  odbiorcy  a  ich

oddziaływanie jest wzajemne. Stąd podstawowe znaczenie

ma  niwelacja  niekorzystnego  oddziaływania  na  sieć
odbiorników

niespokojnych,

nieliniowych,

niesymetrycznych.  Sposoby  te  omówiono  w  poprzednim
punkcie.  Dopuszczenie  do  użytku  urządzeń  spełniających

Normę  PN-EN  61000-3-2  [2]  nie  rozwiązuje  problemu,

ponieważ  norma ta określa poziomy emisji harmonicznych
przez  pojedyncze  urządzenia  przy  zasilaniu  napięciem

sinusoidalnym.  W  warunkach  rzeczywistych,  z  uwagi  na
wzajemną  zależność  wartości  THD

U

  od  parametrów  sieci

oraz  THD

I

  prądów  obciążenia,  nie  można  wykluczyć  że,

mimo  stosowania  urządzeń  spełniających  normę  PN-EN

61000-3-2  [2],  wartość  THD

U

  przekroczy  dopuszczalny

poziom.  W  tym  przypadku  obowiązek  utrzymania
parametrów

jakościowych

napięcia

spoczywa

na

właścicielach sieci rozdzielczej.


Norma PN-EN 50160 [1] określa następujące parametry

napięcia:

- dopuszczalne zmiany wartości skutecznej;
- zawartość harmonicznych;

- niesymetria;
- wahania i zapady.



Wyżej  wymienione  parametry  zmieniają  się  losowo  na

skutek  zmian  obciążenia  (w  tym  przyłączania  odbiorników
niespokojnych)

oraz

zdarzeń

w

systemie

elektroenergetycznym  (zmiana  konfiguracji  pracy  sieci,
zadziałanie zabezpieczeń oraz automatyki).

Zagadnienia  związane  z  jakością  energii  stają  się

szczególnie  istotne  z  uwagi  na  zwiększającą  się  ilość

urządzeń/technologii  wrażliwych  nawet  na  krótkotrwałe

zmiany napięcia. Jeśli  zagadnienie to rozpatrzyć od  strony

odbiornik

             a)                          b)



    I

z

         I

o

U

Z

I

FI

odb

L

C
R

    I

z

         I

o

I

FI

L

C
R

Z

Z

U

Z

i

1bo

+i

3

i

wh

Z

Z

i

wh

Z

Z

U

o

U

o

a)

b)



       Symetryzator                       APF
             R,L,C

odbiornik





4

energetycznej  to  wymagania  stawiane  przed  układami

stabilizującymi napięcie powinno się określić jako zdolność
do  utrzymania  stałego  poboru  energii  przez  odbiorniki  w

czasie  zakłócenia.  Układ  taki  powinien  więc  zawierać

zasobnik energii. Wśród proponowanych  rozwiązań  należy
wymienić UPS-y, układy falowników z superkondensatorem

lub cewką nadprzewodnikową jako zasobnikami energii.




















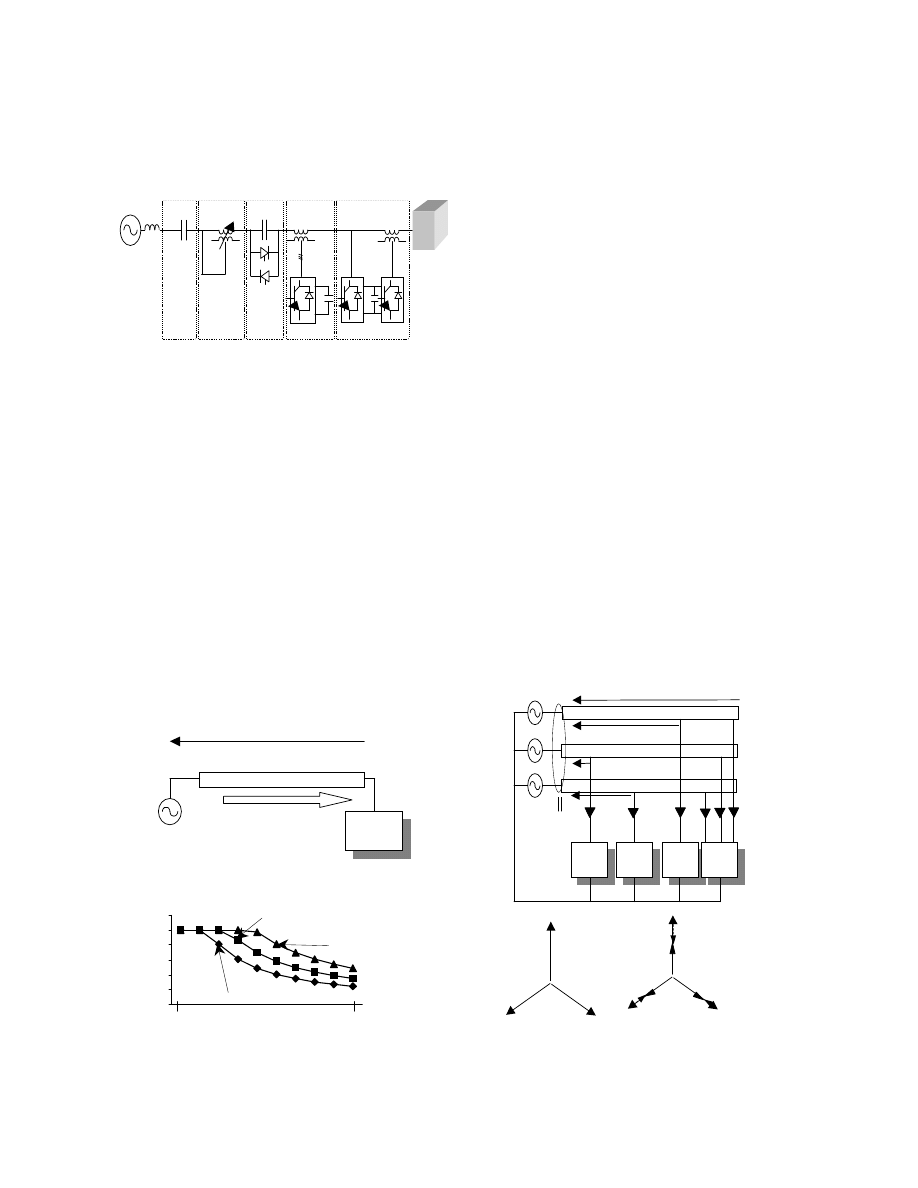

Rys.7.  Układy  poprawy  parametrów  napięcia:  a)  kondensator,  b)
transformator dodawczy, c) Thyristor Switched Series Capacitor, d)
Static  Synchronous  Series  Compensator  e)  Unified  Power  Flow
Controller.



Zagadnienie

stabilizacji

napięcia

w

stanach

przemijających  zakłóceń  (związanych  ze  zwarciami)  jest

istotnym czynnikiem poprawy jakości zasilania, szczególnie

jeśli weźmie się pod uwagę, że znaczna część zakłóceń ma
charakter

przemijający

(np.

zwarcia

w

liniach

napowietrznych). Układy  do  poprawy  parametrów  napięcia
przedstawiono na rysunku 7.


Stabilizacja napięcia.


Parametry  urządzeń  zasilających  dobiera  się  w  ten

sposób, by zapewnić określony   poziom napięcia na końcu
obwodu.  Przy  zabudowie  rozproszonej  powoduje  to

konieczność  znacznego  przewymiarowania  sieci    z  uwagi
na  znaczną  długość  obwodów  lub  konieczność  budowy

dodatkowych  stacji  transformatorowych  celem  skrócenia

obwodów nn. Na  rysunku 8 przedstawiono wpływ długości
obwodu  na  stopień  wykorzystania  transformatora  dla

różnych przekrojów linii napowietrznej.







































Rys.8. Stopień wykorzystania transformatora w funkcji długości linii
dla  różnych  przekrojów  wg  kryterium  dopuszczalnego  spadku
napięcia



Wzrost

długości

obwodów

przy

małej

mocy

jednostkowej  transformatorów  powoduje,  że  sieć  jest
miękka dla odbiorników niespokojnych. Duża ilość urządzeń

o  znacznych  mocach  ale  krótkim  czasie  działania  (np.

przepływowe  podgrzewacze  wody),  wzrost  ilości  małych
odbiorców  przemysłowych  (warsztaty  rzemieślnicze)  z

odbiornikami  niespokojnymi  (np.  spawarki)  powoduje
pogorszenie  parametrów  napięcia.  Poprawę  parametrów

można

uzyskać

poprzez

zmniejszenie

impedancji

wewnętrznej  sieci.  Skutkiem  ubocznym  tej  metody  jest
wzrost  mocy  zwarciowej  (konieczność  zabudowy  droższej

aparatury  z  uwagi  na  wytrzymałość  zwarciową),  kłopoty  z
filtracją  harmonicznych  prądu  generowanych  przez

odbiorniki tradycyjnymi filtrami LC. Biorąc pod uwagę kształt
krzywej dobowej obciążenia dobór parametrów obwodu do
największego  obciążenia  powoduje,  że  sieć  jest

wykorzystana  zgodnie  z  założeniami  jedynie  prze  kilka
godzin dziennie.



Energoelektroniczne  stabilizatory  napięcia  umożliwiają

utrzymanie  wartości  skutecznej  na  zadanym  poziomie  w

przypadku  wahań  napięcia  wynikających  ze  zmiany

obciążenia w czasie (nierównomierne obciążenie dobowe i
roczne)  oraz  przy  zapadach  będących  skutkiem

występowania  zwarć  w  systemie  lub  oddziaływaniem
odbiorników niespokojnych.



Symetryzacja napięcia.


Parametr symetrii napięcia, zdefiniowany w normie PN-

EN 50160 [1], zmusza do nowego podejścia do problemu.
Do  tej  pory  w  środowisku  energetyków  skupiano  się  na

likwidacji  niesymetrii  prądów  z  uwagi  na  możliwość
przeciążania  sieci.  Dopóki  niesymetria  prądów  nie
powodowała  przeciążeń  sieci  sytuację  uważano  za

poprawną. Kryterium symetrii napięć pośrednio wiąże się z
obciążeniem.  Należy  tu  zwrócić  uwagę,  że  do

przekroczenia  dopuszczalnego  współczynnika  niesymetrii
może

dojść

bez

przekroczenia

dopuszczalnych

obciążalności  elementów  sieci.  Z  uwagi  na  przewagę

odbiorników

jednofazowych

symetryzacja

poprzez

odpowiednie  przyłączenia  odbiorników  może  okazać  się
niemożliwa.










































Rys.9. Przypadek linii z symetrycznym obciążeniem transformatora
niesymetrycznym napięciem na końcu

X

odb

    a)             b)           c)            d)                    e)





R linii

Odb
.

D

U=10%U

n

S

Tr
S

n

= 160 kVA



0

0,2

0,4

0,6

0,8

1

1,2



S/S

n

 50                                    500 l [m]

S=35 mm

2

S=50 mm

2

S=70 mm

2



å

=

0

I

Odb.

I           I            I      I   I   I

RI

R

A

I

R

B

I

R

C

I

U

U

B

U

C

U

U

B

U

C

I(R+R

A

)

I(R+R

B

)

I(R+R

C

)

A

B

C

U

’

C

U’

B

U’

A

U’

A

U’

B

U’

C

Odb.

Odb.

Odb.



5



Rysunek  9  przedstawia  fragment  linii  obciążającej

symetrycznie  transformator.  Mimo  to  napięcie  na  końcu
obwodu nie jest symetryczne.



Na

niesymetrię  napięcia

wpływają  niesymetria

obciążenia  wywołująca  różne  spadki  napięcia  na
impedancjach  wewnętrznych  sieci  oraz  niesymetria

fazowych  impedancji  wewnętrznych  sieci  na  którą  wpływ
mają

zastosowane

rozwiązania

(np.

geometria

rozmieszczenia  przewodów  linii  napowietrznych).  Sposoby

symetryzacji    obciążenia  omówiono  wcześniej.  Do
symetryzacji  napięcia  można  wykorzystać  układ  SSSC,

UPFC.


Sterowanie przesyłem mocy.


Stosowanymi  sposobami  zmniejszenia  strat  sieciowych

są  zwiększanie  napięcia  znamionowego  oraz  zwiększanie

przekroju  przewodów  (zmniejszenie  impedancji  sieci).
Obydwie metody spotykają na istotne ograniczenia. Zmiana

napięcia  znamionowego  pociąga  za  sobą  konieczność
wymiany  transformatorów  oraz  izolacji  sieci.  Istotna  jest

także  bardzo  duża  zależność  cen  urządzeń  od  napięcia

znamionowego.  Istnieje  jednak  alternatywny  sposób
zmniejszenia  strat  przesyłowych.  Sposobem  tym  jest

optymalizacja  przesyłu  poprzez  zastosowanie  układów
FACTS. Zagadnienie to omówiono w [5],[6],[7].


















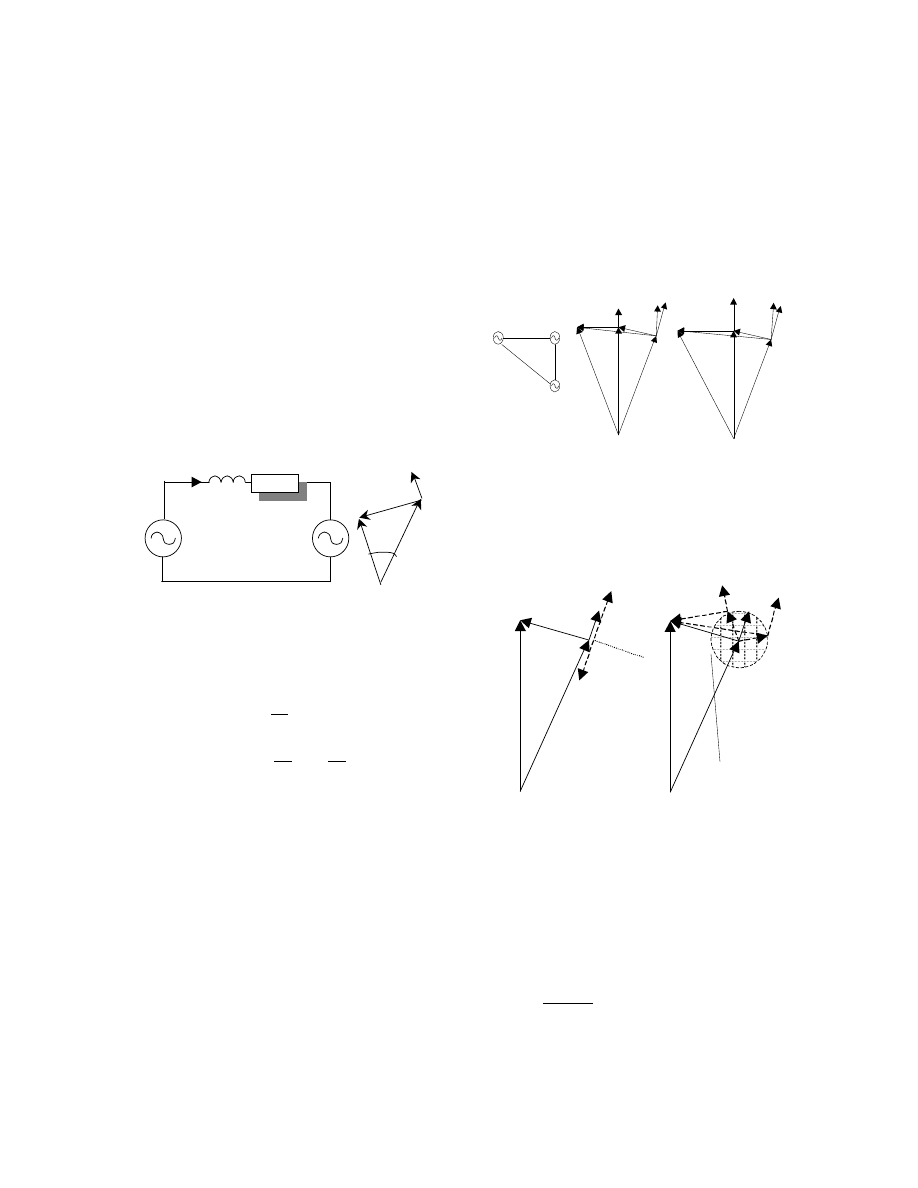

Rys.10. Układ do analizy przesyłu mocy




Wartość  mocy  przesyłanej  między  dwoma  systemami

opisuje zależność (3), układ przedstawiono na rysunku 10.
W  dalszej  części  artykułu  założono,  że  impedancja  linii

składa się tylko z reaktancji indukcyjnej.





(3)



d

sin

X

VE

S

Re

P

L

=

ú

û

ù

ê

ë

é

=

®





(4)



L

2

L

X

V

cos

X

VE

S

Im

Q

-

=

ú

û

ù

ê

ë

é

=

®

d







Zmiana  napięć  źródłowych  nie  jest  optymalnym

rozwiązaniem  z  uwagi  na  to,  że  zmiana  napięcia  jednego

źródła  zmienia  rozpływ  energii  w  całej  sieci  (Rys.11.).
Zmianę  napięcia  źródła  1  spowodowała  zmianę  przesyłu

między  źródłami  1-2  i  1-3. Optymalizując  przesył  w jednej
linii  można  doprowadzić  do  wzrostu  strat  spowodowanego
zwiększeniem przesyłanej mocy biernej. W przedstawionym

przykładzie,  chcąc  zwiększyć  przesyłaną  moc  czynną  z

systemu 1 do 2, napięcie 1 należy zmienić jak na (na co ?).
Powoduje  to  jednak  wzrost  przesyłanej  energii  czynnej  i
biernej między źródłami 1 i 3.



Układy  FACTS  powodują  zmianę  impedancji  linii,

widzianą  od  strony  źródeł,  co  zgodnie  z  zależnością  (4)
powoduje zmianę mocy przesyłanej  w systemie. Podejście
takie  wychodzi  naprzeciw  nowym  regulacjom  prawnym
mającym spowodować deregulację rynku energii na którym

może  działać  wielu  operatorów.  Konsekwencją  tego  jest

wzrost  zainteresowania  narzędziami  umożliwiającymi
realizację  kontraktów  między  sprzedającym  a  kupującym

energię

elektryczną.

Innym

istotnym

czynnikiem

sprzyjającym  zainteresowaniu  układami  FACTS  są

tendencje  do  szerokiego  wykorzystania  energii  ze  źródeł
odnawialnych.  Powoduje  to  odejście  od  systemu  z

generacją  skupioną  w  kilku  dużych  elektrowniach  do

systemu  z  generacją  rozproszoną  o  wielu  źródłach  o
trudnym  do  przewidzenia  sposobie  pracy  (np.  elektrownie

wiatrowe).  Zmiana  charakteru  systemu  stawia  nowe
wymagania  w  zakresie  podejścia  do  stabilności  systemu  i

efektywnego  wykorzystania  zasobów.  Główne  różnice

między  wymienionymi  systemami  to  zmienna,  trudna  do
ustalenia  moc  zwarciowa  uzależniona  od  zmiennej

wydolności  źródła  oraz  konieczność  odbioru  energii  z
obszarów, gdzie, na skutek warunków np. pogodowych, jest

jej nadmiar.





















Rys.11. Sterowanie przesyłem poprzez zmianę napięcia U

1







Przedstawione na rysunku 7 układy stabilizacji napięcia

można  wykorzystać  również  do  sterowania  przesyłem
mocy.  Wykresy  wektorowe  przedstawione  na  rysunku  12

pokazują możliwości regulacyjne tych układów.






























Rys.12. Możliwości regulacyjne układów FACTS


Najstarszymi  urządzeniami  FACTS  są  kondensatory

szeregowe  z  łącznikami  mechanicznymi.  Załączając

kondensator zmienia się reaktancję linii widzianą od strony
źródeł.  Ten  prosty  sposób  nie  spotkał  się  z  szerokim

zastosowaniem.  Zadecydowały  o  tym  istotne  problemy
występujące  przy  realizacji  praktycznej  spowodowane

rozmiarami  baterii  oraz  koniecznością  izolowania  jej  od
ziemi.


Aby oszacować rozmiar kondensatora rozpatrzyć należy

następujący przykład: Przez linię sprzęgającą dwa systemy
płynie  prąd  1000A  powodując  spadek  napięcia  10%  Un.

Załóżmy,  że  linia  ma  napięcie  400  kV.  Moc  bierna
indukcyjna

związana

z

reaktancją

linii

jest

równa40kV*1000A=40 MVAr. Założeniem kompensacji jest

uzyskanie  spadku  napięcia  na  poziomie  5%.  Moc  baterii

E

I

X

L

V

E

V

U

Xl

I

d

FACTS



I

12

1

2

3

U

1

             U

2

          U

3

I

12

I

13

I

23

U

1

                    U

2

          U

3

I

13

I

23

   a)                          b)                                       c)



X

L

 indukcyjne

X

L

pojemnościowe

Zakres
zmian U

d

I

L

I

L

  a) Kondensator szeregowy,                b) UPFC
      TCSC, SSSC

E

V

E

V





6

jest  równa  w  tym  przypadku  20  MVAr.  Włączanie  takiej

baterii  powoduje  oscylacje  tym  groźniejsze,  że  tłumienie
układu generator – linia - kondensator jest małe. Należy też

pamiętać,  że  dodanie  kondensatora  do  układu  sieci

mającego  charakter  R,L  tworzy  układ  rezonansowy  dla
harmonicznych.



Negatywne oddziaływanie kondensatora przy włączaniu

można  ograniczyć  stosując  łączniki  energoelektroniczne.

Umożliwiają  one  ponadto  płynną  zmianę  pojemności

zastępczej  układu.  Układem  dającym  takie  same
możliwości  jest  układ  SSSC  umożliwiający  realizację

dodatkowych funkcji. Z uwagi na brak w nim źródła energii
napięcie  generowane  musi  być  prostopadłe  do  prądu  linii

(moc czynna SSSC jest wtedy równa zero). Tak  więc układ
taki  jest  postrzegany  jako  regulowana  pojemność  lub
indukcyjność.



Wspólnym  ograniczeniem  tych  metod  jest  brak

możliwości niezależnej regulacji przesyłanej mocy. Wady tej

pozbawiony  jest  układ  UPFC,  który  poprzez  możliwość
generacji  wektora  napięcia  dodawczego  o  dowolnym

przesunięciu  względem  prądu  linii  umożliwia  pełną

regulację przesyłu mocy.


Istotnym  zagadnieniem  przy  sprzęganiu  systemów  jest

zwiększanie  mocy  zwarciowej.    Zmusza  to  do  stosowania
urządzeń

o

wysokich

parametrach

w

zakresie

wytrzymałości  zwarciowej  (dynamicznej  i  termicznej)  oraz

aparatury  łączeniowej  o  zdolności  do  wyłączenia
spodziewanych prądów zwarciowych. Układy FACTS mogą

pełnić rolę ogranicznika mocy zwarciowej.


Podsumowanie.

Zastosowanie

układów

energoelektronicznych

w

sieciach  elektroenergetycznych  umożliwia  uzyskanie

nowych

jakościowo

parametrów.

We

wszystkich

parametrach  zdecydowanie  górują  nad  stosowanymi

rozwiązaniami opartymi o elementy bierne LC. Decydujące
znaczenie  ma  tu  niezależność  skuteczności  działania  od

zmian konfiguracji sieci, nie tworzą układów rezonansowych

z  siecią,  umożliwiają  płynną  regulację  parametrów

nadążającą za zmianami w systemie elektroenergetycznym.



LITERATURA

[1]  PN-EN 50160 - Parametry napięcia zasilającego w publicznych

sieciach rozdzielczych

[2]   PN-EN  61000-3-2  -  Kompatybilność  elektromagnetyczna.

Dopuszczalne  poziomy  emisji  harmonicznych    prądu  (prąd
fazowy odbiornika

£

 16 A)

[3]  D u pu i s   S.  M.  C r a p p e,  J.  Tr ec at ,  UPFC  Modelisation  and

Optimal  Location  in  Applications  in  Weak  or  Disturbed
Networks, EPE 2001

[4]  Ed r i s  A., FACTS Technology Development: An Update, IEEE

Power Engineering  Review, v.20 (2000), No.3, 4-9

[5]  G y ug y i L., Unified power-flow control concept for flexible  AC

transmission systems, IEE Proceedings-C, v.139 (1992), No.4

[6]  M o h am m ad  T.B., H am il l  D.C., A Classification Scheme for

FACTS Controllers, EPE’99

[7]  Machowski  J.,  Elastyczne  systemy  przesyłowe  –  FACTS,

Przegląd Elektrotechniczny, (2002), nr.7

[8]  R e n z   B.A.  et  al.,  AEP  Unified  Power  Flow  Controller

Performance, IEEE Trans. Power Delivery, v. 14 (1999), No.4,
1374-1381.

[9]  St r z e l e c ki   R.,  Su pr o n ow ic z  H.,  Współczynnik  mocy  w

systemach  zasilania  prądu  przemiennego  i  metody  jego
poprawy, Oficyna Wydawnicza PW, (2000) Warszawa

[10] St r z e l e c ki   R.,  S up r o n o w i c z   H. ,  Filtracja  harmonicznych
w sieciach  zasilających  prądu przemiennego,  Wydawnictwo Adam
Marszałek, (1998), Toruń



Autorzy: prof. dr hab. inż. Ryszard Strzelecki , Uniwersytet
Zielonogórski,  Instytut  inżynierii  Elektrycznej,  65-246

Zielona

Góra,

ul.

Podgórna

50

,

e-mail:

R.Strzelecki@iee.uz.zgora.pl

;  dr  inż.  Grzegorz  Benysek  ,

Uniwersytet Zielonogórski, Instytut Inżynierii Elektrycznej, e-

mail:

G.Benysek@iee.uz.zgora.pl

; mgr inż. Adam Noculak,

Zakład Energetyczny Gorzów  S.A.,  66-400 Gorzów Wlkp.;

ul. Żniwna 29, e-mail: anoculak@ze.gorzow.pl
