Katowice dn. 31.III.2010 r

Sprawozdanie z ćwiczenia laboratoryjnego pt.

PRZERZUTNIKI

Sekcja laboratoryjna:

1.

Dariusz Walencik – odpowiedzialny

2.

Bartosz Stołtny

3.

Robert Tasak

1. Badanie pracy przerzutnika SR:

a) schemat układu:

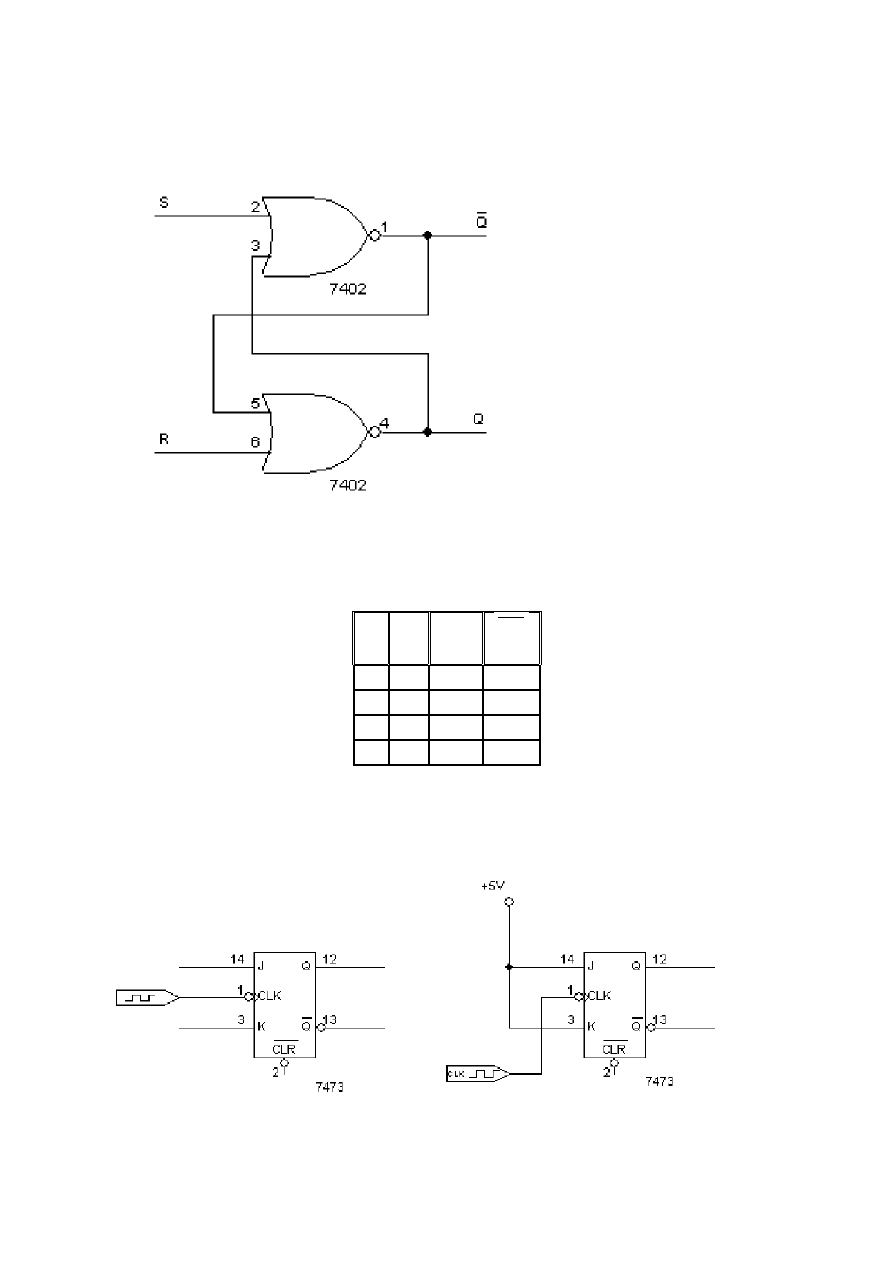

Rys 1: Przerzutnik SR zbudowany z bramek NOR 7402.

b) tablica przejść dla asynchronicznego przerzutnika RS:

            Tablica 1

S R Q

n

Q

n

1

0

1

0

0

0

1

0

0

1

0

1

0

0

0

1

Źródło: Dane pomiarowe

2. Badanie pracy przerzutnika JK:

  a) schemat układu:

Rys 2: Schematy graficzne przerzutnika JK

b) tablica przejść dla synchronicznego przerzutnika JK:

            Tablica 2

J K Q

n

Q

n

1

0

1

1

0

0

1

0

0

1

0

1

0

0

0

1

1

0

1

0

1

1

0

1

0

1

0

0

1

1

1

1

Źródło: Dane pomiarowe

c) przebiegi napięcia wejściowego i wyjściowego przy wysterowaniu

przerzutnika przebiegiem prostokątnym:

Rys 3: Przebiegi napięcia: wejściowego i wyjściowego.

3. Badanie pracy przerzutnika D:

a) schematy układu:

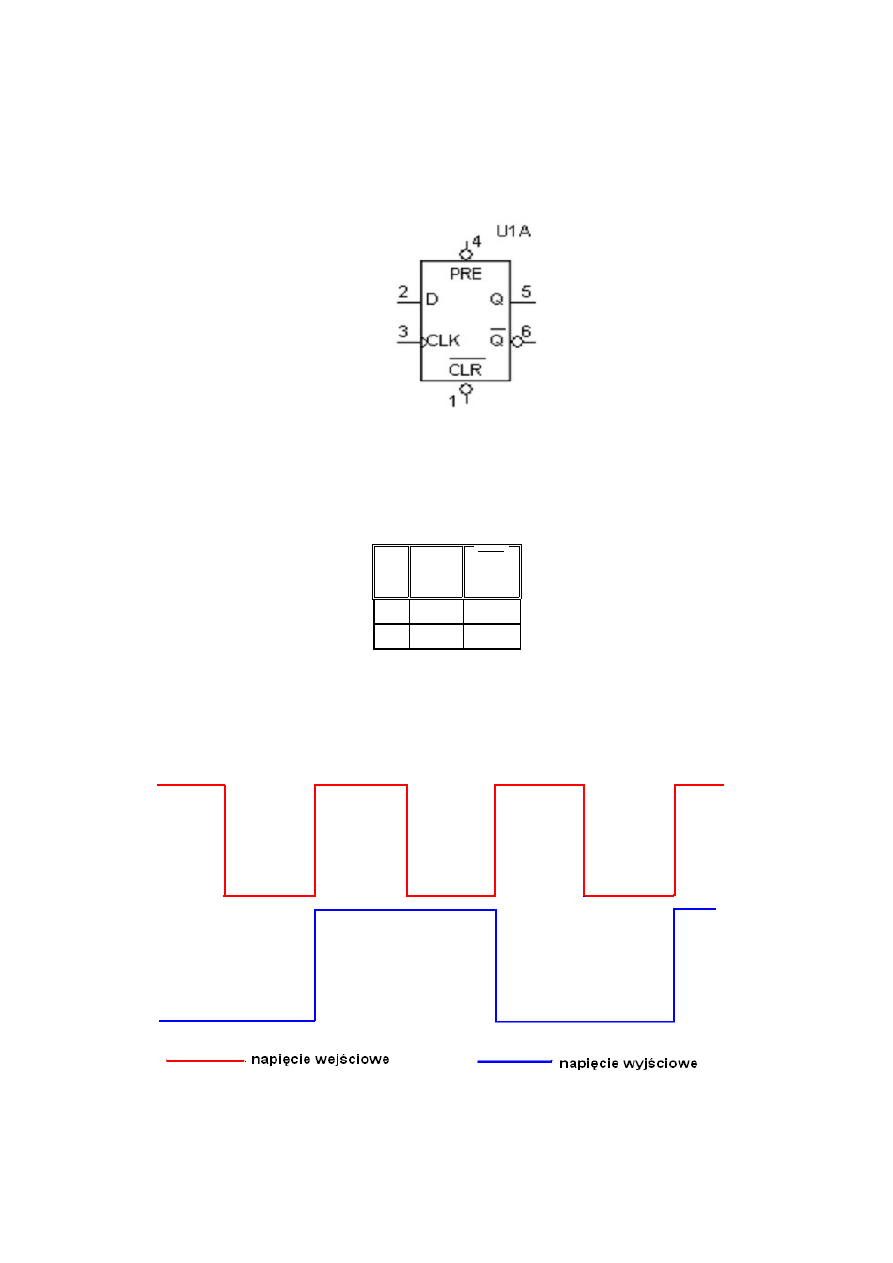

Rys 4: Schemat układu

b) tablica przejść dla synchronicznego przerzutnika D:

         Tablica 3

D Q

n

Q

n

0

0

1

1

1

0

Źródło: Dane pomiarowe

c) przebiegi napięcia wejściowego i wyjściowego przy wysterowaniu
przerzutnika przebiegiem prostokątnym:

Rys 5: Wykres charakterystyka napięcia przerzutnika D.

4. Badanie pracy przerzutnika monostabilnego:

a) schemat układu pomiarowego:

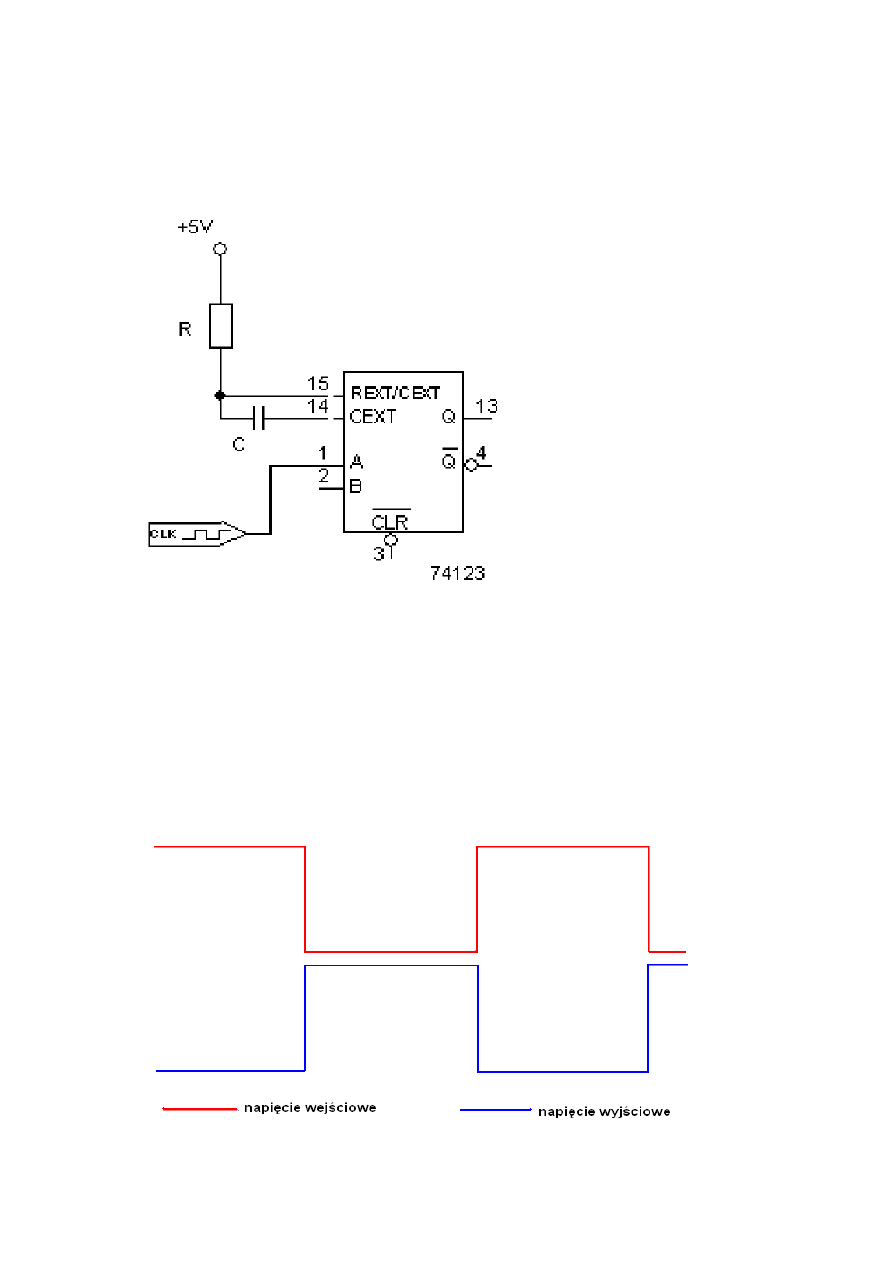

Rys 6: Przerzutnik monostabilny.

Wykorzystany został opornik R = 10 [kΩ]  oraz kondensator C = 5,1 [µF].
Następnie dokonany wymiany opornika na R = 1 [kΩ]

b) przebiegi napięcia wejściowego i wyjściowego przy wysterowaniu

przerzutnika przebiegiem prostokątnym:

Rys 7. Wykres napięcia wejściowego oraz napięcia wyjściowego przy oporniku R = 10 [kΩ].

Dodatkowo dołączam zdjęcie z oscyloskopu dla opornika R = 1 [kΩ] :

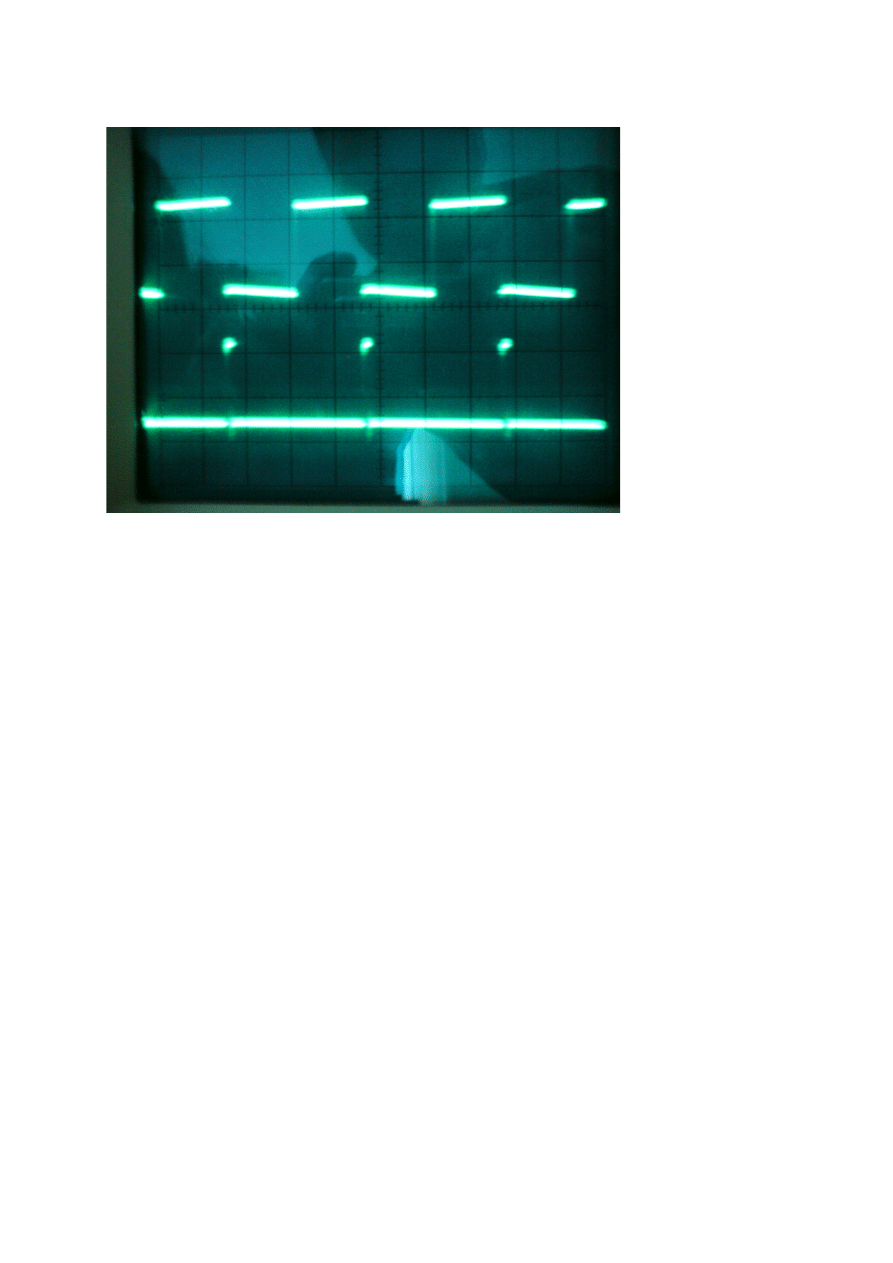

Rys 8: Przebiegi napięcia przy oporniku R = 1[kΩ] :

c) zależność czasu trwania stanu niestabilnego od wartości elementów
sprzężenia zwrotnego:

O stanie niestabilności decydować będą elementy R oraz C.
Do wyznaczenia czasu trwania tego okresu korzystamy z następującego wzoru:

t  ≈ R*C*ln(2,126) można przybliżyć do: t  ≈ R*C*ln2 ≈ 0,7RC

5. Wnioski:

- przerzutnik SR posiada 2 wejścia: S – wejście sygnału przeznaczone do zapamiętywania, z
kolei R – wejście kasujące. W przerzutniku RS zbudowanym z bramek NOR wejścia R i S są
aktywne przy stanie logicznym 1. Stanem neutralnym jest dla nich stan 0. Jeśli wejście S
przejdzie w stan 1, to wymusi ono stan 1 na wyjściu Q. Podobnie stan 1 na wejściu R
wymusza stan 0 na wyjściu Q. Stanem zabronionym jest stan 1 na obu wejściach R i S
przerzutnika. Na wyjściach układu pojawiają się sygnały logiczne odwrócone.
- JK jest przerzutnikiem synchronicznym, co oznacza, że reaguje na stan wejść tylko przy
podaniu odpowiedniego sygnału na wejście zegarowe,. Zmiana sygnału na wejściu nie
powoduje bezpośredniej zmiany na wyjściu. Zmiana sygnału wyjściowego jest uzależniona
od sygnału zegarowego. Odpowiednie stany wyjściowe są wywoływane przez zbocze
opadające – wykres.
- przerzutnik D przepisuje stan wejścia informacyjnego D na wyjście Q. Przepisanie
informacji następuje tylko przy odpowiednim stanie wejścia zegarowego. Zmiana stanu
następuje w momencie pojawienia się wzrastającego zbocza – wykres
- przerzutniki monostabilne zapamiętują stan z góry założony – ustalony przez konstruktora
układu. Dzięki tej właściwości SA generatorami przebiegu prostokątnego. Stosuje się je do
odmierzania czasu, standaryzacji impulsów, pomiar pojemności i rezystancji. Istnieje tylko

jeden stały stan równowagi. Czas trwania impulsu wyjściowego zależy od parametrów R oraz
C. t  ≈ R*C*ln2 ≈ 0,7RC
