INSTYTUT KONSTRUKCJI MASZYN



Katedra Maszyn Roboczych i Transportu Bliskiego

Zespół Nap

ę

du i Sterowania Hydraulicznego













LABORATORIUM

PNEUMATRONICZNE









Oznaczenia stosowane

na schematach pneumatycznych















Opracował: mgr in

ż

. Artur Guzowski

Opieka techniczna: mgr in

ż

. Artur Guzowski









październik 2011, wersja 1



1.



Wstęp

Przedstawione  opracowanie  jest  uzupełnieniem  wykazu  symboli  stosowanych  na

schematach funkcjonalnych układów pneumatycznych. Pełny wykaz symboli można znaleźć

w  opracowaniu  „Pneumatronika.  Symbole  graficzne”.  Istotą  symboli  graficznych  jest

przedstawienie jego funkcji w układzie. Aby zapoznać się z jego budową i wymiarami należy

sięgnąć do dokumentacji technicznej dostępnej najczęściej na stronie internetowej producenta

lub  dostawcy  lub  katalogach  książkowych.  Znajomość  symboli  jest  niezbędna  przy

tworzeniu  i  czytaniu  schematów  układu  napędu  i  sterowania  pneumatycznego.

Ujednolicenie  form  symboli  w  skali  międzynarodowej  ułatwia  wymianę  informacji

technicznych i handlowych niezależnie od języka używanego w danym państwie.

2.



Oznaczenia – podstawowe informacje

Dla  identyfikacji  przyłączy,  zwanych  również  gniazdami,  i  właściwego  połączenia

elementów w funkcjonalny układ, niezbędne jest ich oznaczenie. Gniazda zaworów przyjęto

oznaczać cyframi lub dużymi literami w następujący sposób (Rys.1):

1 (P)

– gniazdo zasilania,

2, 4 (A, B)

– gniazda robocze,

3, 5 (R, S)

– gniazda połączone z atmosferą

12, 14 (X, Y, Z)

– gniazda sterowania.

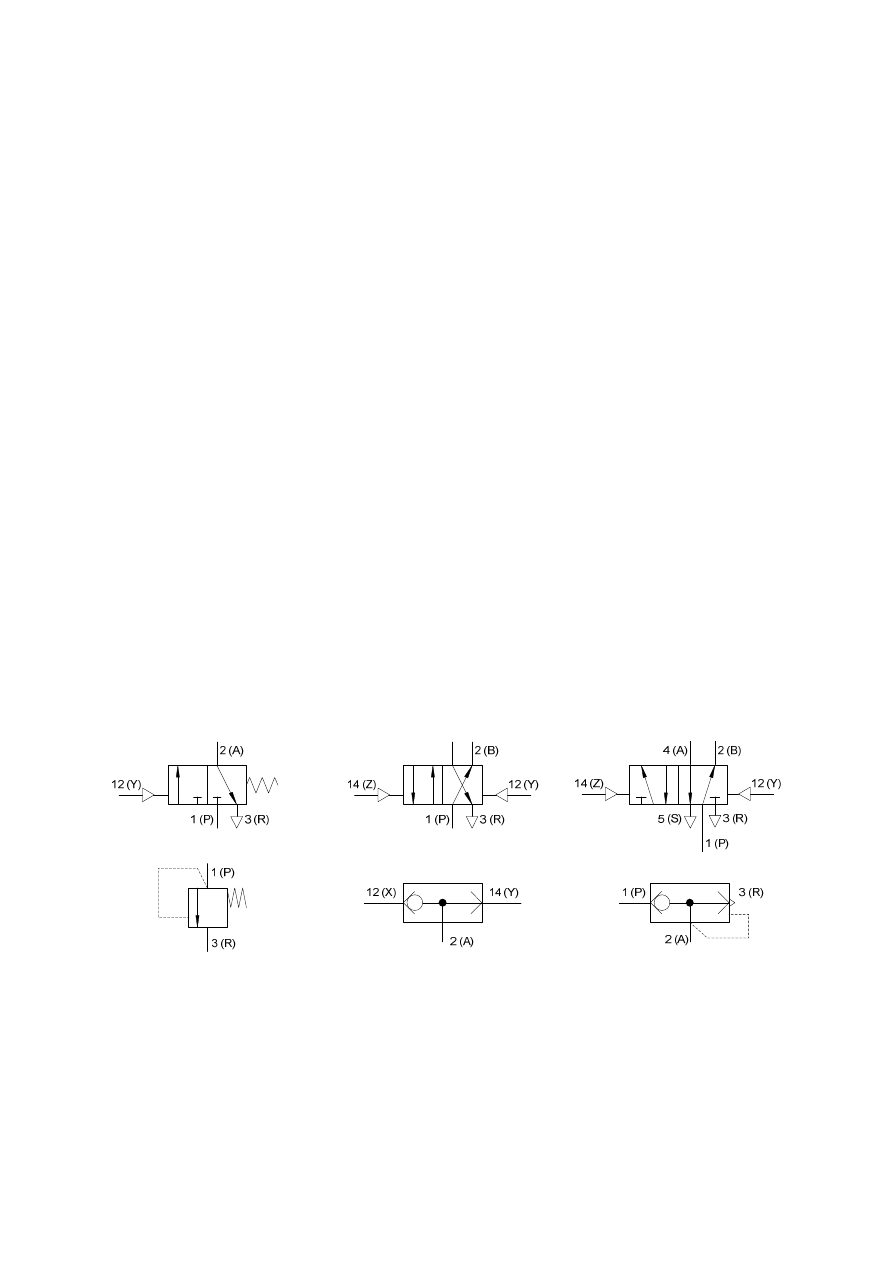

Rys. 1. Przykłady oznaczeń gniazd zaworów pneumatycznych wg ISO 5599

3.



Jak rysować schemat układu pneumatycznego?

Zasada rysowania schematu układu pneumatycznego można ująć w kilku zasadach:



Schemat układu sterowania powinien być podzielony na oddzielne zespoły zawierające

element napędowy (siłownik) oraz elementy sterujące jego ruchami.



Zaleca  się  rysowanie  wszystkich  siłowników  i  zaworów  rozdzielających  na

jednakowych poziomach.



Zespoły powinny być uszeregowane, o ile to możliwe, w kierunku od lewej do prawej,

w kolejności startu poszczególnych elementów napędowych.



Schemat  połączeń  należy  rysować  w  kierunku  przebiegu  sygnału,  tj.  od  dołu  do  góry;

nie jest wymagane uwzględnianie przestrzennego rozmieszczenia elementów.



Położenie  pneumatycznych  ew.  elektrycznych  łączników  drogowych  oznacza  się

pionową kreską umieszczoną prostopadle na drodze przemieszczającego się elementu.



Elementy pneumatyczne powinny być rysowane w położeniu, jakie zajmują w układzie

na chwilę przed podaniem sygnału START.



Siłowniki i zawory rozdzielające powinny być zasadniczo rysowane poziomo.



Przewody należy rysować liniami prostymi, unikając ich wzajemnego przecinania się.

Przykładowy  schemat  układów  pneumatycznych  pokazano  na  rysunku  2  i  3.

Oznaczenia  elementów  na  schemacie  można  dokonać  za  pomocą  cyfr  lub  liter.  Przyjmując

oznaczenia elementów za pomocą cyfr, gniazda należy opisać literami i odwrotnie.

Z

B

A

R

1 (P)

Y

S

A

R

P

A

R

P

1.2

1.3

1.1

1.0

2.3

2.2

Z

B

A

R

1 (P)

Y

S

A

R

P

A

R

P

2.2

2.3

2.1

2.0

1.3



Rys. 2. Oznaczenia elementów za pomocą cyfr na schematach układu pneumatycznego



Rys. 3. Oznaczenia elementów za pomocą liter na schematach układu pneumatycznego

3.1.



Oznaczenia elementów za pomocą cyfr

Oznaczenie  elementów  za  pomocą  cyfr  polega  na  numerowaniu  zespołów,  a  następnie

numeracji wewnątrz zespołu.

Podział na zespoły:

0

– elementy zasilania sprężonym powietrzem,

1; 2; 3

– zespoły przyporządkowane siłownikom.



Numerowanie wewnątrz zespołu:

0

– elementy wykonawcze (siłowniki),

1

–  elementy  sterujące  kierunkiem  przepływu  sprężonego  powietrza  (zawory

rozdzielające),

2; 4

–  elementy  wejściowe  powodujące  ruch  do  przodu  siłownika  (liczby

parzyste),

3; 5

–  elementy  wejściowe  powodujące  ruch  powrotny  siłownika  (liczby

nieparzyste),

01; 02

–  elementy  nie  wpływające  na  wywołanie  czy  zmianę  kierunku  ruchu,  np.

zawory dławiące, przekaźniki czasowe.

Przykłady układu pneumatycznego z naniesionymi oznaczeniami cyfrowymi elementów

pokazano  na  rys.  2.  W  przypadku  bardziej  rozbudowanych  układów  sygnały  jednego

elementu  oddziałują  także  na  inne  zespoły  i  nie  zawsze  jest  możliwe  jednoznaczne

przyporządkowanie elementu do danej grupy.

3.2.



Oznaczenie elementów za pomocą liter

Oznaczenie  za  pomocą  liter  stosowane  jest  przede  wszystkim  w  przypadku

rozbudowanych schematów połączeń. Obowiązują tu następujące zasady:



Elementy robocze oznaczone są dużymi literami: A, B, C,



Elementy wejściowe oznaczone są małymi literami: a, b, c,



Elementy wejściowe przypisywane są do siłownikami, którymi sterują.

Na  rys.  3.  pokazano  ten  sam  układ  pneumatyczny  z  oznaczeniami  literowanymi

elementów.



LITERATURA
Józef Niezgoda, Wojciech Pompierski „Sterowanie pneumatyczne. Ćwiczenia laboratoryjne.”,
wyd. politechnika Gdańska, Gdańsk 1998.
