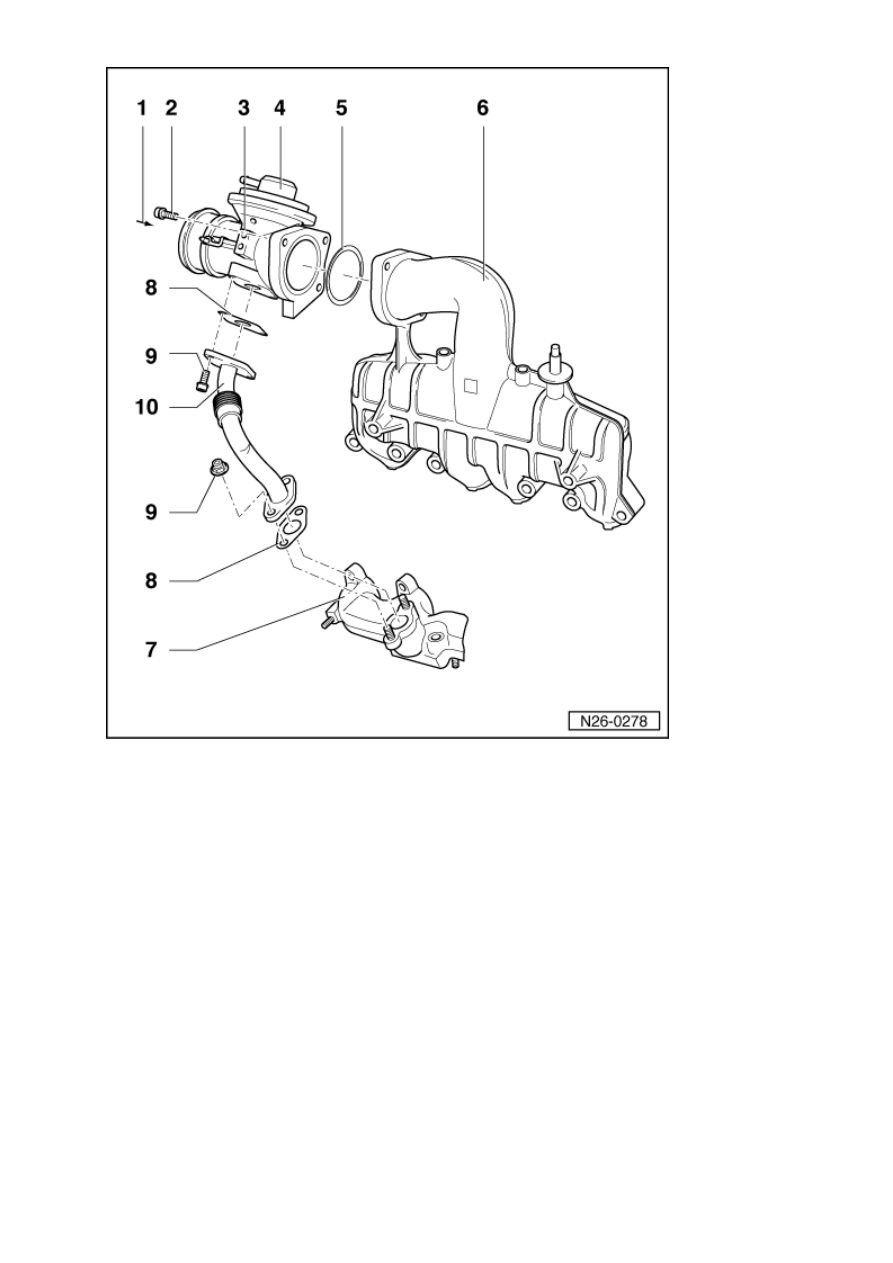

Układ recyrkulacji spalin - przegląd podzespołów



1 -

Od chłodnicy doładowywanego powietrza

2 -  10 Nm
3 -

Króciec ssący





z mechanicznym zaworem recyrkulacji spalin i klapą w kolektorze ssącym

4 -

Mechaniczny zawór recyrkulacji spalin





może zostać wymieniony tylko razem z króćcem ssącym



    sprawdzanie

→ Rozdział







sprawdzanie układu recyrkulacji spalin

→ Rozdział



5 -

Pierścień uszczelniający typu o-ring





wymienić

6 -

Kolektor ssący



    wymontowanie i zamontowanie

→ Rozdział



7 -  Kolektor wydechowy



    wymontowanie i zamontowanie

→ Rozdział



8 -  Uszczelka





wymienić

9 -  25 Nm

10 -

Rura łącząca





Przy zamontowywaniu wszystkie połączenia śrubowe najpierw lekko dokręcić (części muszą być
względem siebie jeszcze poluzowane). Dopiero wtedy dokręcić je tak, aby były bez naprężeń
