Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
1
Nowy Sącz 24.05.2010
wersja 03.
Kasa fiskalna Nano E
Dokumentacja techniczno-serwisowa
NOVITUS SA
33-300 Nowy Sącz
Ul. Nawojowska 118
Tel. (+18) 444 07 20
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
2
Nowy Sącz 24.05.2010
wersja 03.
Spis treści
1
PARAMETRY TECHNICZNE ................................................................................................................. 3
2
WARUNKI EKSPLOATACJI ................................................................................................................... 3
3
OPIS OGÓLNY URZĄDZENIA. .............................................................................................................. 3
4
BUDOWA MECHANICZNA ..................................................................................................................... 4
5
OPIS SZCZEGÓŁOWY ............................................................................................................................. 5
5.1
S
CHEMAT BLOKOWY
............................................................................................................................. 5
5.2
A
RCHITEKTURA
–
OPIS POSZCZEGÓLNYCH BLOKÓW FUNKCJONALNYCH
.............................................. 5
5.3
Z
ASILANIE
............................................................................................................................................ 6
5.4
P
ŁYTA GŁÓWNA
.................................................................................................................................... 7
5.5
Z
ŁĄCZA
–
OPIS WYPROWADZEŃ
............................................................................................................ 8
6
INTERFEJSY SZEREGOWE KASY ..................................................................................................... 11
7
INFORMACJE SERWISOWE ................................................................................................................ 12
7.1
F
ISKALIZACJA
. .................................................................................................................................... 12
7.2
Z
EROWANIE PAMIĘCI
RAM. ............................................................................................................... 12
7.3
Z
RZUT PAMIĘCI KASY
. ........................................................................................................................ 14
7.4
K
ALIBRACJA ZEGARA KASY
. ............................................................................................................... 14
7.5
D
IAGNOSTYKA
–
AUTOMATYCZNE PROCEDURY TESTOWE
.................................................................. 15
7.6
B
LOKADA SERWISOWA
. ...................................................................................................................... 16
7.7
K
OPIA
E .............................................................................................................................................. 17
7.8
P
ROCEDURA KONTROLI NAPIĘĆ W KASIE
. ........................................................................................... 18
7.9
P
ROCEDURA POSTĘPOWANIA W PRZYPADKU AWARII PAMIĘCI PODRĘCZNEJ W KASIE Z KOPIĄ
ELEKTRONICZNĄ
N
ANO
E. ................................................................................................................................ 19
7.10
O
BSŁUGA I UŻYTKOWANIE AKUMULATORA
........................................................................................ 20
7.11
M
ODUŁ KOMUNIKACJI RADIOWEJ
(
OPCJA
) .......................................................................................... 21
7.12
Z
ESTAWIENIE KOMUNIKATÓW ZGŁASZANYCH PRZEZ KASĘ
................................................................ 22
8
SCHEMATY .............................................................................................................................................. 31
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
3
Nowy Sącz 24.05.2010
wersja 03.
1
Parametry techniczne
1.
Zasilanie zewnętrzne:
zasilacz 10-15[V]
2.
Zasilanie awaryjne:
wewnętrzny akumulator Litowo-Jonowy 7,2V 2Ah
3.
Ś
redni pobór mocy
5W
4.
Prąd czuwania
0,6 mA
5.
Dopuszczalna temperatura pracy
5
°
C do + 40
°
C
6.
Pamięć bazy danych
Flash
7.
Mechanizm drukujący termiczny:
SEIKO LTPZ245U-C384-E
8.
Papier
1 szt. 57mm
±
0,5 mm
9.
Kopia paragonu
Pamięć SD / SDHC
10.
Prąd ładowania akumulatora
200 mA
2
Warunki eksploatacji
•
Kasa powinna pracować w miejscu nienasłonecznionym, w temperaturze otoczenia powyżej 5
o
i
nieprzekraczającej 40
o
C
•
Należy uważać na kondensację pary wodnej. W przypadkach przenoszenia kasy z temperatury niskiej do
wysokiej (nagła zmiana temperatury) może dojść do skraplania się pary wodnej. W przypadkach takich
należy odczekać około 1godziny w celu wyrównania temperatur, odparowania wytrąconej wody i dopiero
wówczas uruchomić kasę, w przeciwnym razie może dojść do zakłóceń w pracy urządzenia lub poważnej
awarii.
•
Kasa przystosowana jest do zasilana z zasilacza sieciowego dostarczonego przez producenta, włączonego do
sieci energetycznej ~230V
−
+
15%
10%
,50Hz, bądź akumulatora wewnętrznego 7,2V.
•
Kasa powinna być użytkowana w niezapylonym i suchym pomieszczeniu (praca kasy w pomieszczeniu o
dużej koncentracji kurzu zmniejsza żywotność mechanizmu).
•
Zasilanie komputera współpracującego z kasą powinno odbywać się z tej samej sieci energetycznej (tej
samej fazy).
•
W przypadku przerwy w eksploatacji urządzenia powyżej 3 miesiące konieczne jest podłączenie zasilacza
zewnętrznego na czas 9 godzin w celu naładowania akumulatora.
•
Podłączanie interfejsu komunikacyjnego powinno się odbywać przy wyłączonej kasie i odłączonym
przewodzie sieciowym. Podczas łączenia należy zachować odpowiednią kolejność łączenia: najpierw
przewód komunikacyjny, zasilacz, na końcu podłączyć przewód sieciowy zasilacza do sieci energetycznej.
•
W przypadku pracy kasy w niskich temperaturach, ze względu na obniżoną sprawność akumulatora
wewnętrznego zaleca się pracę z zasilacza.
3
Opis ogólny urządzenia.
Kasa fiskalna Nano E jest przenośnym urządzeniem fiskalnym. Została całkowicie zaprojektowana i
wykonana w Polsce z zastosowaniem nowoczesnych podzespołów i technologii. Poprzez złącze szeregowe
RS232 i złącze USB może współpracować z komputerem, czytnikiem kodów kreskowych lub wagą
elektroniczną.
Urządzenie składa się z pojedynczego modułu płyty głównej. Płyta główna obsługuje klawiaturę,
wyświetlacz kasjera, wyświetlacz klienta, zapewnia programowanie i dostęp do pamięci fiskalnej oraz obsługuje
zegar czasu rzeczywistego i odpowiada za komunikację z urządzeniami peryferyjnymi (komputer, czytnik
kodów kreskowych, waga). Dodatkowo steruje również driverami termicznego mechanizmu drukującego.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
4
Nowy Sącz 24.05.2010
wersja 03.
4

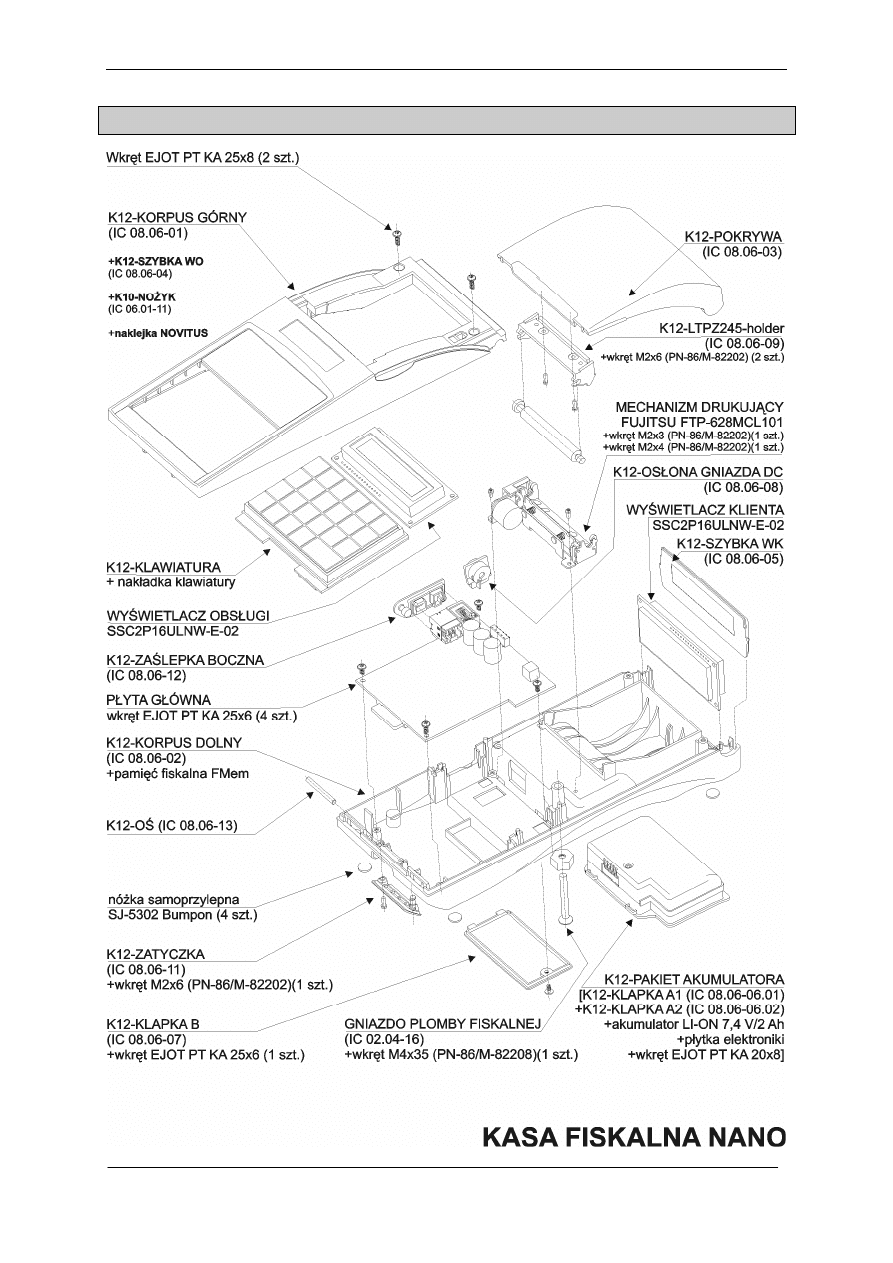

Budowa Mechaniczna
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
5
Nowy Sącz 24.05.2010
wersja 03.
5
Opis szczegółowy
5.1

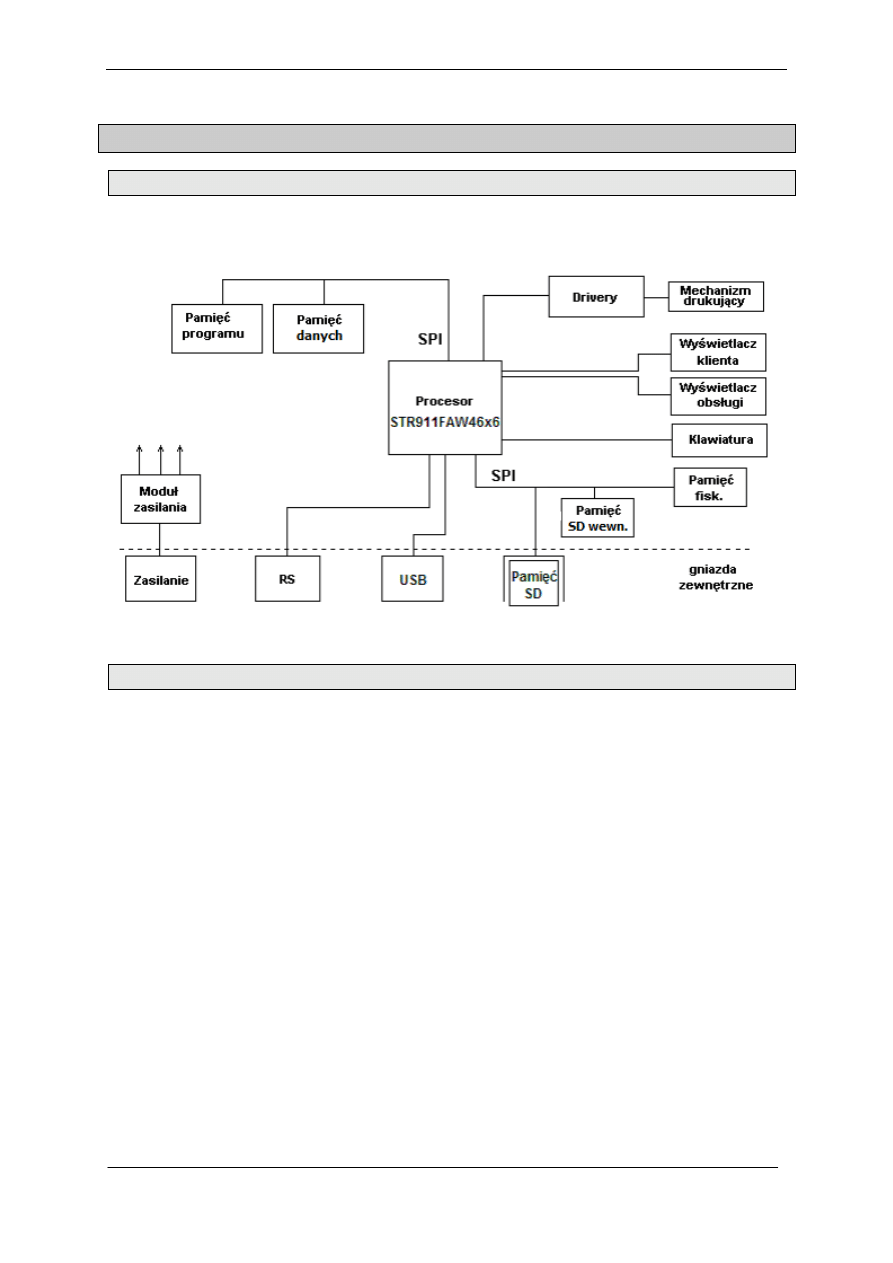

Schemat blokowy
5.2
Architektura – opis poszczególnych bloków funkcjonalnych

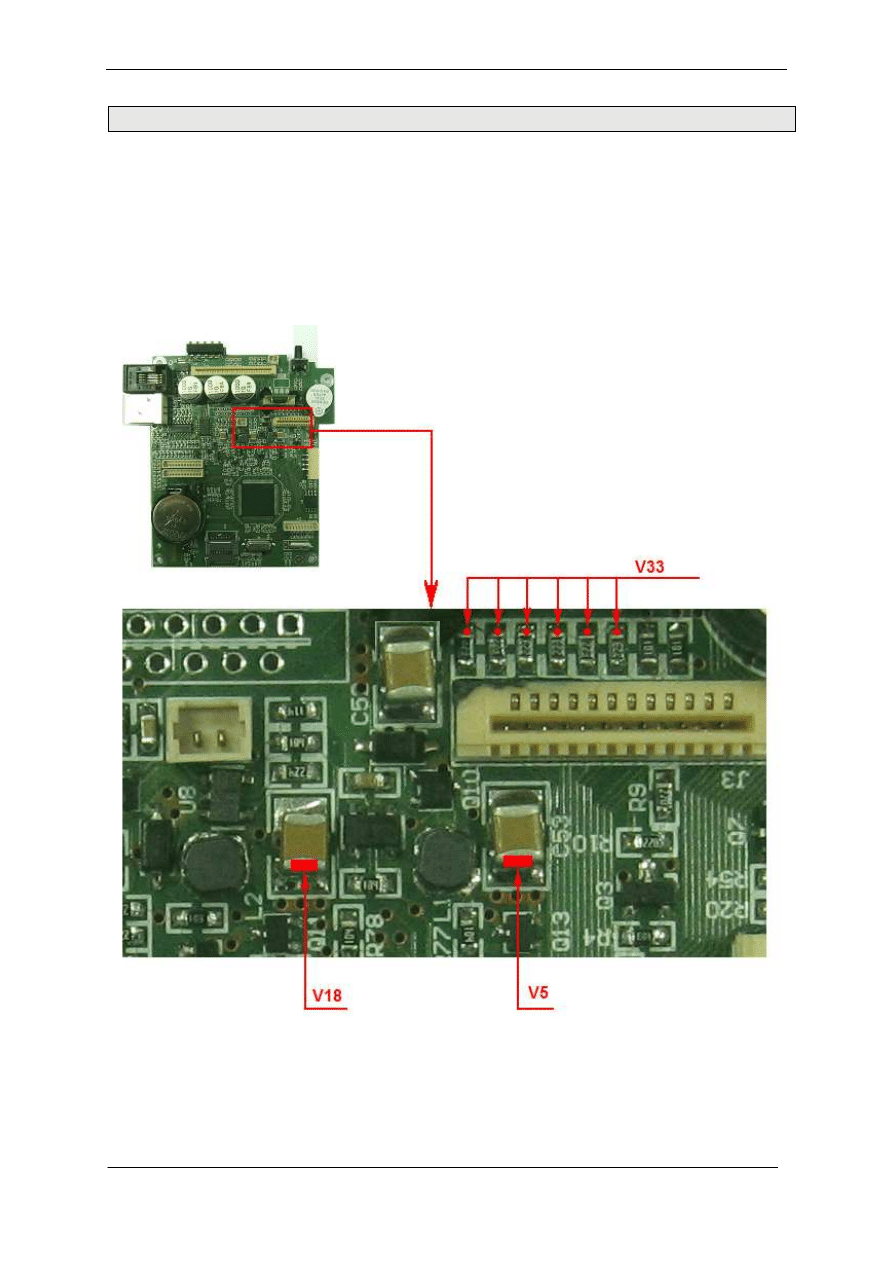

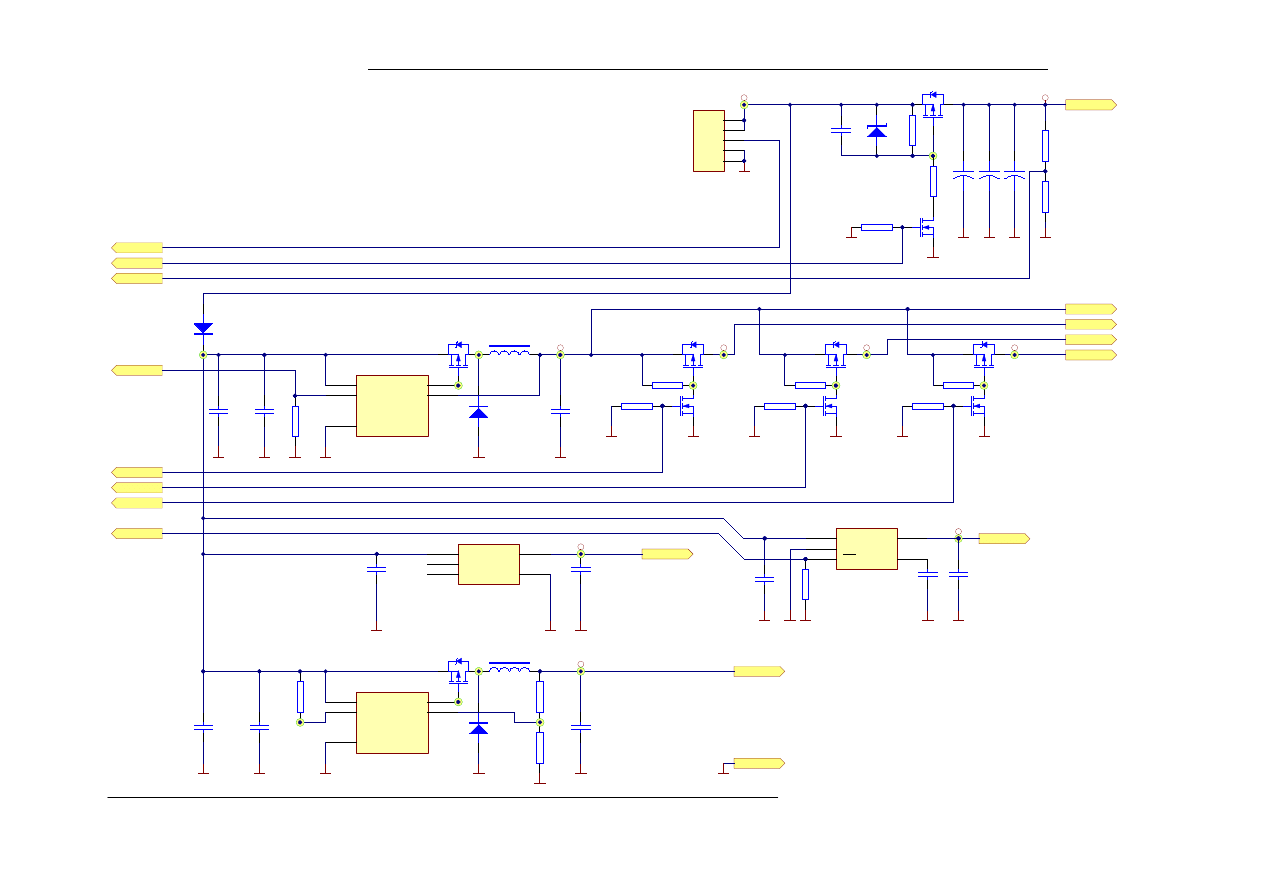

Kasa jest włączana i wyłączana elektronicznie z klawiatury. Napięcie głowicy termicznej mechanizmu
drukującego VH (7,2V) podawane jest bezpośrednio z zasilacza zewnętrznego / akumulatora przez klucz
elektroniczny Q8 (FDT434P). W układzie przetwornicy obniżającej napięcie U6 (XC6366A503MR)
przygotowane jest napięcie V5 (5V) dla zasilania układów elektroniki. Moduły wyświetlaczy LCD, komunikacji
radiowej BT oraz drivery portu szeregowego zasilane są z napięć 5V (V5LCD, V5BT i V5A) załączanych
indywidualnie przez klucze elektroniczne Q11, Q12 i Q13 (RTU002P02). Układ stabilizatora liniowego U7
(STLQ50C33R) przygotowuje napięcie V33 (3,3V), układ stabilizatora U9 (LP2985) napięcie V33A (3,3V).
Napięcie V18 (1,8V) stabilizowane jest w układzie U8 (XC6366B103MR).
Całością pracy kasy steruje procesor STR911. Wewnętrzna pamięć RAM procesora podtrzymywana jest
przez baterię CR2032W, załączaną zworką JP1. Zewnętrzna pamięć programu, pamięć danych oraz pamięć
fiskalna pracują na magistrali SPI. Pamięć programu umieszczona jest na oddzielnej płytce drukowanej
montowanej w gnieździe J6. Jest to szeregowa FLASH o pojemności 16 Mbit. Pamięć danych U2 (at45db081d-
su) stanowi szeregowa pamięć FLASH o pojemności 8Mbit. Na magistrali SPI umieszczone są również pamięci
SD. Pamięć zewnętrzna SD stanowi elektroniczną kopię kasy, pamięć wewnętrzna SD jest pamięcią pomocniczą
dla kopii elektronicznej, pozwalającą odzyskać dane na pamięci zewnętrznej SD w przypadku jej uszkodzenia.
Układy wyświetlaczy obsługi i klienta oraz klawiatura sterowane są bezpośrednio przez procesor. Port USB
zbudowany jest jako port typu USB slave na układzie U4 (USBUF01W6). Driverem portu szeregowego jest
układ U3 (ST232CDR).
Silnik krokowy mechanizmu drukującego sterowany jest za pośrednictwem drivera U5 (BA6845FS).
Głowica drukująca obsługiwana jest bezpośrednio przez procesor.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
6
Nowy Sącz 24.05.2010
wersja 03.
5.3
Zasilanie
Zasilacz zewnętrzny 12V/1A, akumulator Li-Ion 7,4V/2Ah.
Podtrzymanie zegarka RTC oraz pamięci RAM w procesorze – bateryjka litowa 3V.
Konstrukcja umożliwia działania kasy dopiero po mechanicznym sprzęgnięciu z modułem zasilającym. Moduł
zasilający jest elementem wymiennym. Zawiera w sobie układ ładowarki K12BAT i dwa ogniwa litowe. Bateria
ogniw pracuje buforowo. Dzięki wymienności modułu jest możliwe ładowanie go poza urządzeniem z
wykorzystaniem zasilacza kasy. Moduł zasilający posiada diodę LED, która podczas ładowania świeci na
czerwono a stan pełnego naładowania sygnalizuje kolorem zielonym.
UWAGA
Niebezpieczeństwo wybuchu przy nieprawidłowej wymianie baterii litowej.
Wymienić tylko na taki sam lub równoważny typ, zalecany przez producenta.
Pozbywać się zużytych baterii zgodnie z instrukcją producenta baterii.
Działanie układu zasilania:
Ładowarka ładuje pakiet dwóch połączonych szeregowo akumulatorów litowo jonowych o pojemności
znamionowej 2Ah w trybie ładowania stałym prądem ze stabilizacją napięcia. Oznacza to, że w początkowej
fazie ładowania, kiedy napięcie akumulatora jest mniejsze niż 8.4V akumulator jest ładowany stałym prądem o
wartości 1.1A +-0.2A (tryb ładowania stałym prądem). Po osiągnięciu przez akumulator napięcia 8.4V
ładowarka przechodzi w tryb ładowania ze stabilizacją napięcia, co powoduje, że prąd ładowania maleje z
czasem proporcjonalnie do stanu naładowania akumulatora (tryb ładowania ze stabilizacją napięcia). Gdy prąd
ładowania spadnie poniżej około 120 mA ładowanie kończy się. Ładowanie rozpoczyna się na nowo
automatycznie, gdy napięcia baterii spadnie poniżej 8.2V.
Ładowarka w sposób ciągły monitoruje napięcie zasilania jak również stan akumulatora i sygnalizuje niektóre
stany za pomocą dwóch diod sygnalizacyjnych.
Stany pracy sprawnej ładowarki możliwe do określenia przy pomocy diod sygnalizacyjnych:
1. Zasilacz zewnętrzny odłączony:
-
żadna dioda nie powinna świecić niezależnie od tego czy akumulator jest podłączony czy nie.
Jakikolwiek inny stan oznacza awarię ładowarki.
2. Zasilacz zewnętrzny podłączony, akumulator odłączony:
-
nie świeci żadna dioda.
3. Zasilacz zewnętrzny podłączony, akumulator podłączony:
-
ś
wieci czerwona dioda – ładowanie akumulatora w trakcie.
-
ś
wieci zielona dioda – ładowanie poprawnie zakończone, napięcie akumulatora >= 8.2V
-
nie świeci żadna dioda – zbyt niskie napięcie akumulatora (<5.9V - akumulator uszkodzony).
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
7
Nowy Sącz 24.05.2010
wersja 03.
5.4

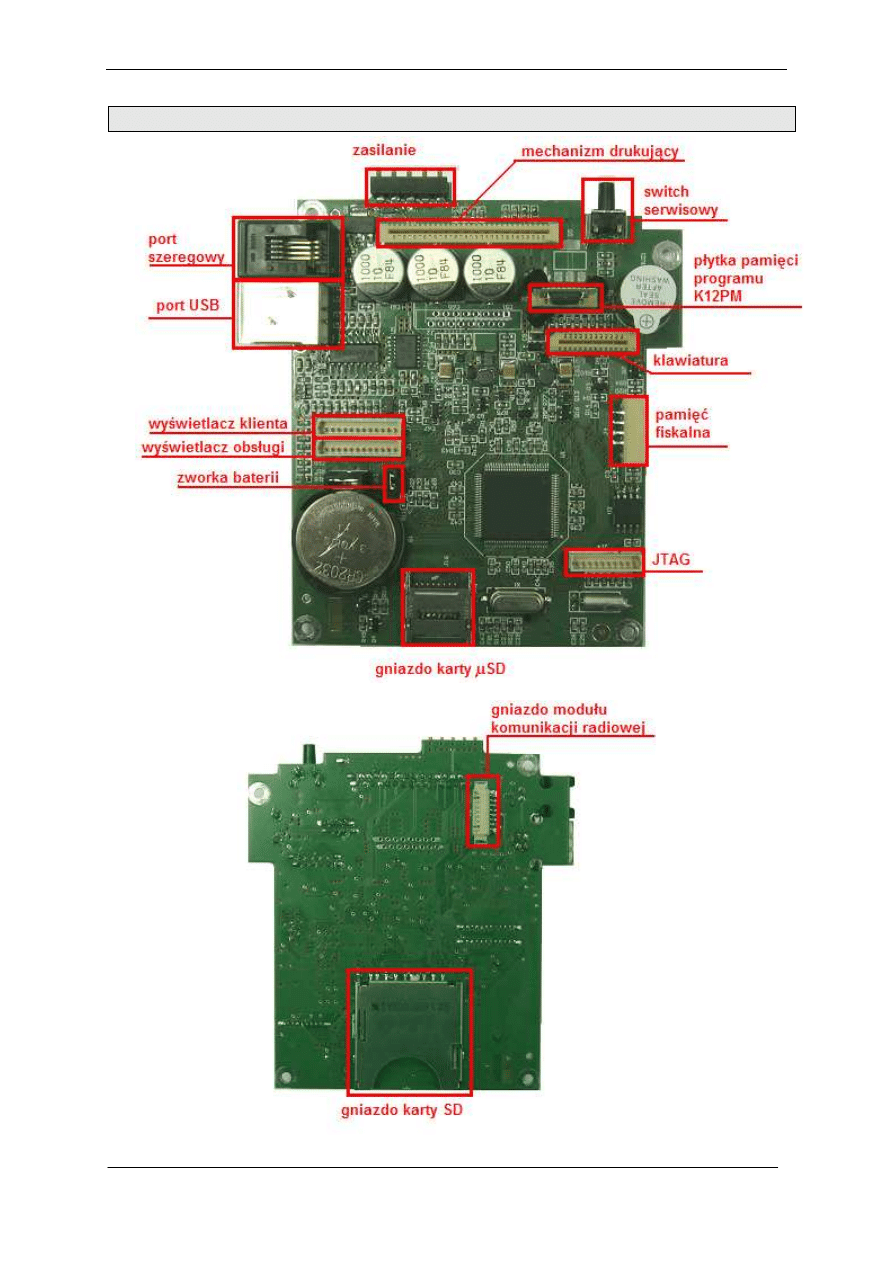

Płyta główna
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
8
Nowy Sącz 24.05.2010
wersja 03.
5.5
Złącza – opis wyprowadzeń
Złącze akumulatora –J15
1
VA
2
VA
3
VZ POM
4
GND
5
GND

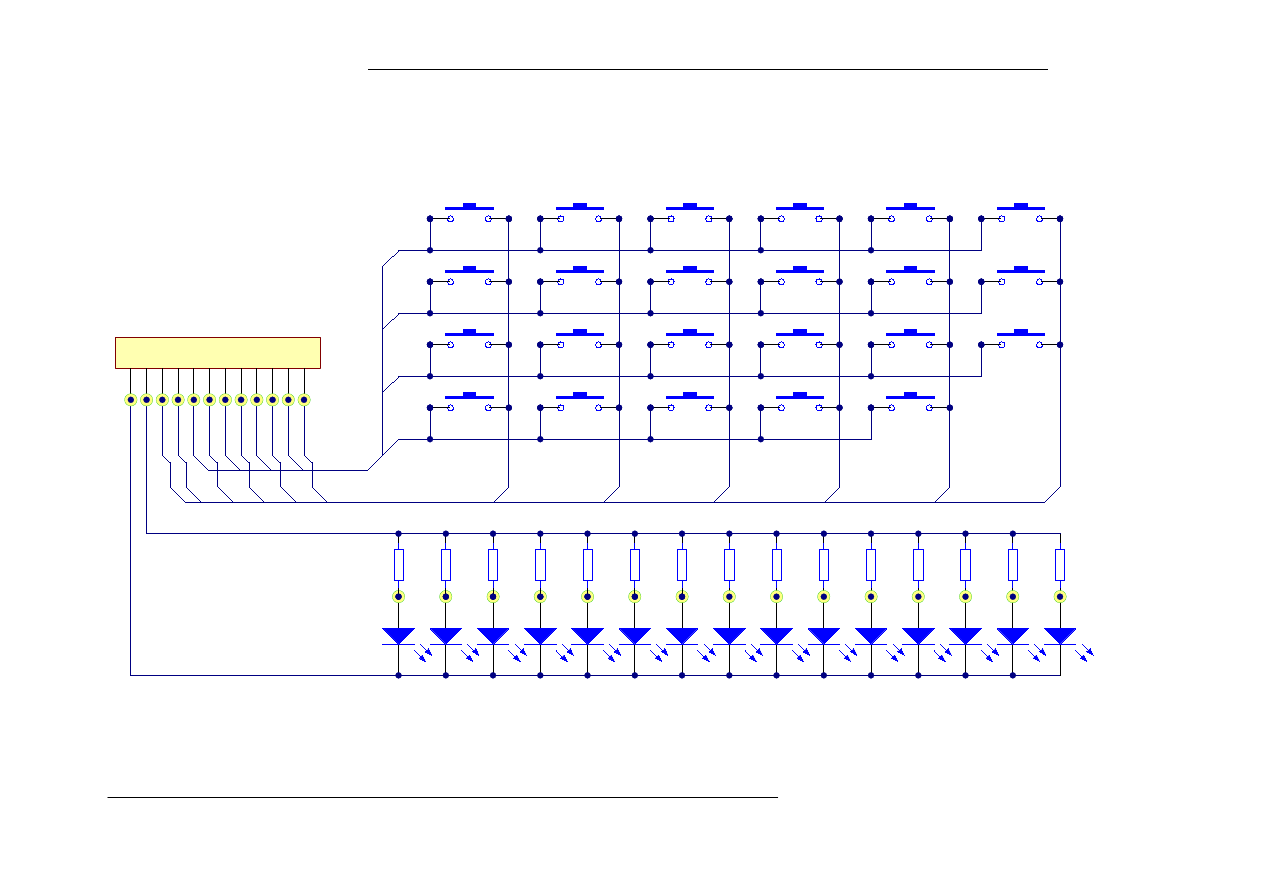

Złącze klawiatury – J1
Nr
wyprowadzenia
Funkcja
1
K0
2
W0
3
K1
4
W1
5
K2
6
W2
7
K3
8
W3
9
K4
10
K5
11
KBD LED
12
GND
W - wiersz
K - kolumna
Złącze gniazda pamięci SD /MMC – J8
1
SD !CS
2
SPI_MOSI
3
GND
4
V33A
5
SPI_CLK
6
GND
7
SPI_MISO
8
-
9
-
10
GND
11
SD_CD
12
SD_WP
13
GND
Złącze pamięci fiskalnej –J4
1
-
2
SPI_MOSI
3
GND
4
V33A
5
SPI_CLK
6
SPI_MISO
7
SPI_!RST
8
SPI_!CS
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
9
Nowy Sącz 24.05.2010
wersja 03.

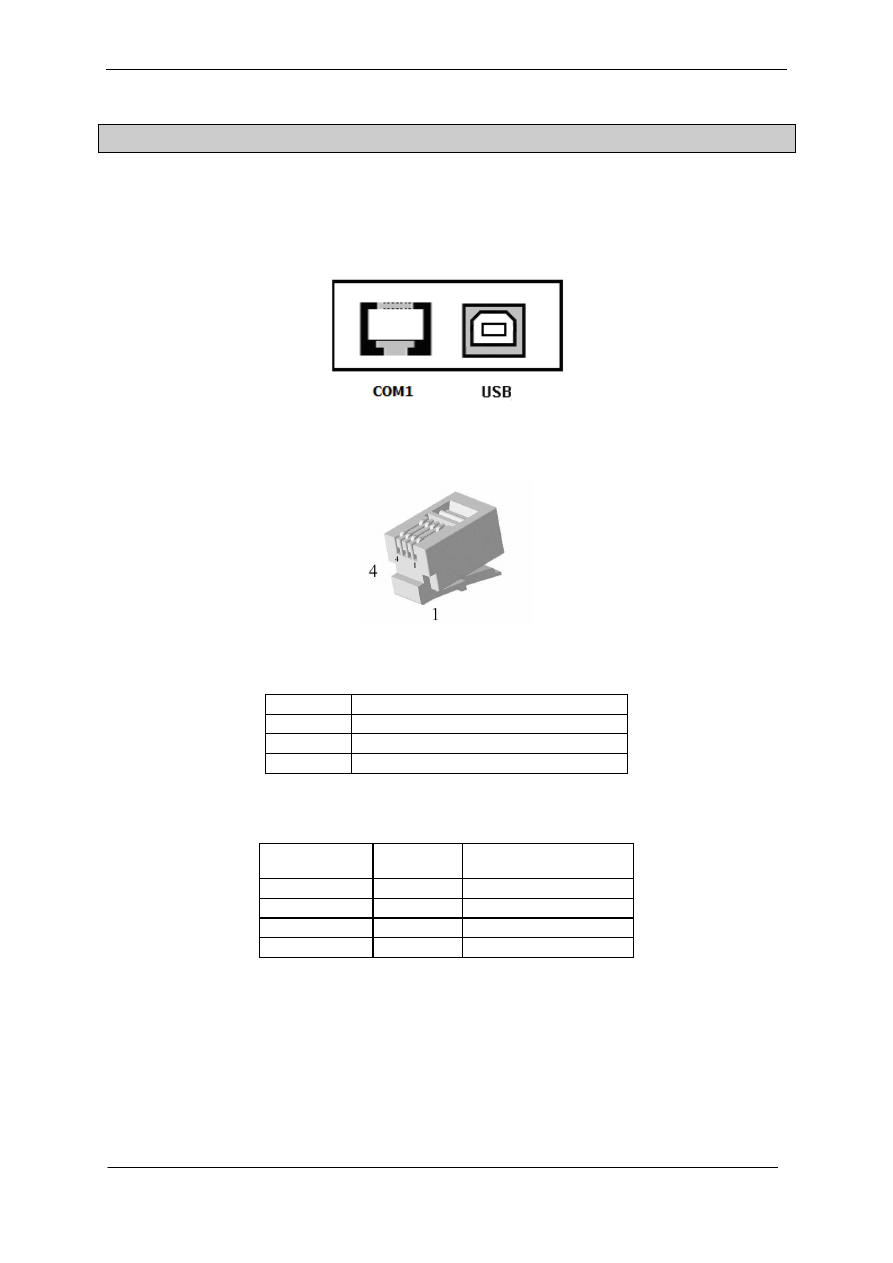

Interfejs RS232 –J9
1
RxD1
2
TxD1
3
RTS1
4
GND
Port RS – dodatkowy – podłączenie modułu komunikacji radiowej BT – J11
1
GND
2
VH
3
RX2
4
TX2
5
RT2
6
BT_MODE
7
B5BT
8
GND
Interfejs USB – J12
1
GND
2
USB_DP
3
USB_DM
4
-
Gniazdo silniczka zwijacza –J10
1
Silniczek
2
VH
Zworka baterii –JP1
1,2
Zworka na bateri
ę
Złącze wyświetlacza obsługi – J1
1
GND
2
V5LCD
3
VK_LCD1
4
LCD_RS
5
LCDRW
6
LCD_E1
7
D4_LCD
8
D5_LCD
9
D6_LCD
10
D7_LCD
11
LCD_LED1
12
GND
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
10
Nowy Sącz 24.05.2010
wersja 03.
Złącze wyświetlacza klienta – J7
1
GND
2
V5LCD
3
VK_LCD2
4
LCD_RS
5
LCDRW
6
LCD_E2
7
D4_LCD
8
D5_LCD
9
D6_LCD
10
D7_LCD
11
LCD_LED2
12
GND
Złącze drukarki termicznej –J13
1
LED!
2
GND
3
PEND
4
-
5
-
6
VH
7
VH
8
TH_D
9
TH_CLK
10
GND
11
GND
12
TH_STR1
13
TH_STR1
14
TH_STR1
15
V33A
16
TH_TEMP
17
GND
18
TH_STR0
19
TH_STR0
20
TH_STR0
21
GND
22
GND
23
TH_!L
24
-
25
VH
26
VH
27
PH_B
28
PH_!B
29
PH_A
30
PH_!A
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
11
Nowy Sącz 24.05.2010
wersja 03.
6
Interfejsy szeregowe kasy
Kasa posiada dwa interfejsy komunikacyjne pomiędzy kasą a komputerem, wagą lub skanerem kodów
kreskowych:
- port szeregowy wg standardu V.24 / RS-232C
- port USB.
Przy podłączeniu urządzenia do portu COM1 należy zastosować przewód po stronie kasy zakończony
wtyczką RJA15-144-0110. Widok wtyku RJ przedstawia rysunek poniżej. Podłączenia kasy z portem USB
komputera dokonuje się kablem USB typu A-B.
Kolejność wyprowadzeń portu szeregowego J9 – COM1:
1
RxD1
2
TxD1
3
RTS1 (lub szuflada aktywna)
4
GND
Złącze USB typ B – J8 – gniazdo USB:
Nr
wyprowadzenia
Funkcja
Opis
1
2
USB_DN
Linia danych -
3
USB_DP
Linia danych +
4
GND
Masa
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
12
Nowy Sącz 24.05.2010
wersja 03.
7
Informacje serwisowe
7.1
Fiskalizacja.
Czynności związane z fiskalizacją urządzenia tzn. wpis numeru identyfikacji podatkowej (NIP) oraz
sam proces fiskalizacji, możliwe są po wybranych odpowiednich funkcji w menu (sekwencja klawiszy „F”,
„MENU”. Przed przystąpieniem do czynności fiskalizacji, jeżeli w trybie szkoleniowym była wykonywana
sprzedaż, należy wykonać zerujący raport dobowy.
Menu – 5. Serwis
→
→
→
→
5.2 Ustawienia Serwisowe
→
→
→
→
5.2.1 NIP - należy podać 10 cyfr oddzielonych
trzema znakami pauzy np: 123-456-78-90 lub 123-45-67-890 etc.. i zatwierdzamy klawiszem „OK”. Pytanie o
poprawność daty należy zatwierdzić klawiszem „OK” lub w przypadku nieodpowiedniej wartości zaprzeczyć
klawiszem „C” i zaprogramować poprawną datę (4. Ustawienia
→
→
→
→
4.1 Zegar).
5. Serwis
→
→
→
→
5.2 Ustawienia S
→
→
→
→
5.2.2 Fiskalizacja. W trakcie operacji fiskalizacji należy sprawdzić
poprawność zaprogramowanego numeru NIP. Następnie należy wprowadzić numer unikatowy w formacie 3
litery i 8 cyfr, a następnie po odpowiednim komunikacie nacisnąć przycisk fiskalizacji (SW1). Przycisk
fiskalizacji znajduje się na płycie głównej kasy. Dostęp do niego jest możliwy z zewnątrz poprzez otwór
znajdujący się we wnęce na śrubę fiskalną od spodu kasy. Aby nacisnąć przycisk należy wykręcić śrubę fiskalną
znajdującą się od spodu kasy (pomiędzy zasobnikiem akumulatora a wnęką na moduł komunikacji radiowej) i
wyciągnąć metalowy koszyk pod plombę z wnęki. Następnie należy plastikowym lub drewnianym patyczkiem
nacisnąć przycisk poprzez otwór we wnęce. Switch serwisowy wykonany jest jako kątowy switch monostabilny.
Komunikat o poprawności daty zatwierdzić klawiszem „OK”. W przypadku, gdy data nie jest poprawna
klawiszem „C” opuszczamy funkcję i programujemy datę i godzinę (funkcja 41). Po dokonaniu wymienionych
czynności kasa dokona wydruku potwierdzającego fiskalizację.
UWAGA!!! Błędne wprowadzenie numeru NIP prowadzi do konieczności wymiany
pamięci fiskalnej
7.2
Zerowanie pamięci RAM.
Kasa Nano E sama kontroluje obszary pamięci i wykrywa samoczynnie wszelkie przekłamania i
nieprawidłowości poprzez wyświetlanie odpowiednich komunikatów. Sprawna kasa nie powinna wykazywać
błędów obszarów pamięci operacyjnej. Jednakże pod wpływem silnych pól elektromagnetycznych (bliskie
uderzenie pioruna, przeskok iskry elektrycznej bądź silne zakłócenia radioelektryczne) mogą w pojedynczych
przypadkach spowodować przekłamania. Również ingerencja wewnątrz (np.: odłączenie pamięci fiskalnej) lub
rozładowana bateryjka podtrzymująca pamięć może spowodować przekłamania pamięci RAM. Zostanie
wówczas wyświetlony odpowiedni komunikat, po którym naciśnięcie klawisza „C” spowoduje wykonanie
automatycznego zerowania przekłamanych bloków pamięci i ustawienie domyślnych wartości.
Kasa nie wymaga wstępnego „zerowania” przed rozpoczęciem procedur programowania. Producent
zapewnia jednak w celach serwisowych dostęp do funkcji, które umożliwiają odpowiednią jego inicjację
konfiguracji.
Zerowanie odbywa się po wybraniu odpowiednich pozycji w menu kasy. Jeśli ustawione jest hasło
administratora, najpierw (po podaniu komunikatu) należy wprowadzić hasło administratora.
Funkcje zerowania w menu:
...
5. Serwis
...
5.2. Ustawienia S
...
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
13
Nowy Sącz 24.05.2010
wersja 03.
5.2.7. Zerowanie
5.2.7.1. Danych
1 RAM bez Tow
2 RAM
3 Sprzedaż
4 Hasło Amin
5 Dane ustaw. Konfig.
6 Usuw. Bazy Tow.
5.2.7.2. Kopia E
1 Zeruj tryb NF
2 Odśwież bazy kopii E
(!) Pełne zerowanie kasy, zgodnie z Rozporządzeniem Ministra Finansów opublikowane w Dzienniku Ustaw nr
109, poz. 1249 z dnia 29 grudnia 1999 r. oraz instrukcji w sprawie szczegółowych wymogów technicznych,
mechanicznych i programowych dla kas rejestrujących z dnia 22.03.2000 roku jest możliwe do wykonania tylko
przez producenta. Serwisanci mają możliwość przeprowadzenia zerowania tylko w niefiskalnym, szkoleniowym
trybie pracy kasy.
1.
Zerowania w trybie niefiskalnym(szkoleniowym):
−
Zerowanie RAM bez PLU. Zerowaniu ulega obszar pamięci RAM z wyłączeniem bazy towarowej PLU.
Po tej czynności wyzerowana zostaje cała konfiguracja kasy oraz wszystkie liczniki sprzedaży dobowej.
−
Całkowite zerowanie obszaru RAM - wyzerowaniu ulega cały obszar pamięci RAM, konfiguracja
zostaje załadowana domyślnie.
−
Zerowanie sprzedaży – wyzerowaniu ulegają liczniki sprzedaży dobowej
−
Zerowanie hasła administratora
−
Dane ustawień konfiguracyjnych kasy – przywrócone zostają domyślne ustawienia konfiguracyjne
kasy
−
Usuwanie Bazy Tow. – wyzerowany zostaje obszar pamięci zawierający bazę towarową.
−
Zeruj tryb NF – tylko w tr. niefiskalnym, zeruje RAM, ustawienia, dane sprzedaży i dane na kartach SD
używanych w trybie niefiskalym
−
Odśwież bazy Kopii E - Odświerza dane o Kopii E z danych na karcie SD i pamięci fiskalnej (awaryjnie,
gdy podejrzewamy ich rozsynchronizowanie z kartą, kasa nie działa prawidłowo)
2.
Zerowanie w trybie fiskalnym (tylko uprawnione oddziały serwisu producenta):
−
Zerowanie RAM bez PLU. Zerowaniu ulega obszar pamięci RAM z wyłączeniem bazy towarowej PLU.
Po tej czynności wyzerowana zostaje cała konfiguracja kasy oraz wszystkie liczniki sprzedaży dobowej.
W trybie fiskalnym pojawi się komunikat „WYMAGANY TRYB SERWISU”. Należy nacisnąć przycisk
SW1, po czym nastąpi procedura zerowania
−
Całkowite zerowanie obszaru RAM - wyzerowaniu ulega cały obszar pamięci RAM, konfiguracja
zostaje załadowana domyślnie. W trybie fiskalnym pojawi się komunikat „WYMAGANY TRYB
PRODUCENTA”. Należy podłączyć klucz producenta i nacisnąć przycisk SW1, po czym nastąpi
procedura zerowania
−
Całkowite zerowanie RAM – tzw. „HARD RESET” - podłączyć klucz producenta, przycisnąć przycisk
SW1, uruchomić kasę. Cały czas przytrzymywać switch. Kasa uruchomi się z komunikatem
„PRODUCTION MODE”. Trzymać przycisk przez około 5 sekund aż pojawi się komunikat „HARD
RAM RESET”. Pozostawić kasę aż sama po kilku sekundach się wyłączy.
−
Całkowite zerowanie RAM oraz danych w EEPROM - podłączyć klucz producenta, przycisnąć
przycisk SW1, uruchomić kasę klawiszem C. Cały czas przytrzymywać klawisz C oraz switch SW1. Kasa
uruchomi się z komunikatem „PRODUCTION MODE”. Trzymać przyciski aż do pojawienia
komunikatu „TOTAL HARD RESET”. Pozostawić kasę aż sama po kilku sekundach się wyłączy.
−
Zerowanie sprzedaży – wyzerowaniu ulegają liczniki sprzedaży dobowej
−
Zerowanie hasła administratora – w trybie fiskalnym pojawi się komunikat „WYMAGANY TRYB
SERWISU”. Należy wcisnąć przycisk SW1. Stare hasło administratora zostanie wyzerowane – wyświetli
się komunikat „Nowe hasło adm.”, należy wprowadzić nowe hasło administratora
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
14
Nowy Sącz 24.05.2010
wersja 03.
7.3
Zrzut pamięci kasy.
Kasa Nano posiada możliwość zrzutu w celach serwisowych pamięci PAM, pamięci FLAH, pamięci
fiskalnej oraz pamięci µ SD. Zapisu dokonuje się na odpowiednio przygotowaną kartę SD. Na karcie tej
powinien znaleźć się folder o nazwie Serwis.
Funkcja zrzutu w menu
5. Serwis
...
5.3 Funkcje Serwisowe
…
5.3.3 Zrzut pam.
5331 RAM FLASH FM
5332 µSD
W folderze NSerwis znajdą się pliki *.bin, w których zapisane zostaną odpowiednie obszary pamięci kasy.
7.4
Kalibracja zegara kasy.
Kasa posiada możliwość kalibracji dokładności wewnętrznego zegara kasy. Należy uruchomić funkcję
kalibracji w menu:
5. Serwis
...
5.2 Ustawienia Serwisowe
…
5.2.9 Kalibr. zegara
Należy wpisać dobową korektę zegara w sekundach i zatwierdzić klawiszem OK.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
15
Nowy Sącz 24.05.2010
wersja 03.
7.5
Diagnostyka – automatyczne procedury testowe
Kasa umożliwia przeprowadzenie diagnostyki podstawowych elementów w postaci automatycznych
testów. Funkcje testowe zgromadzone są w menu:
...
5. Serwis
5.1. Testy
5.1.1. Serwisowe
5.1.2. Wszystko
5.1.3. Pojedynczo
5.1.4. Cyklicznie
-
testowanie pamięci ROM z programem (pamięć kodu). Obliczana jest suma kontrolna pamięci
EPROM i porównywana z wartością zapisaną w ROM-ie. W przypadku niezgodności drukowany
jest komunikat o błędzie pamięci programu, w przeciwnym przypadku komunikat o pomyślnym
zakończeniu testu.
-
testowanie klawiatury. Na wyświetlaczu wyświetlane są symbole klawiszy, które należy wcisnąć.
-
testowanie wyświetlacza obsługi. Cały wyświetlacz jest zaciemniany. Poprawność testu musi być
potwierdzona z klawiatury (OK-poprawne; C-niepoprawne).
-
testowanie wyświetlacza klienta. Cały wyświetlacz jest zaciemniany. Poprawność testu musi być
potwierdzona z klawiatury (OK-poprawne; C-niepoprawne).
-
testowanie pamięci fiskalnej kasy.
-
testowanie zegara czasu rzeczywistego (RTC). Sprawdzane jest, czy zegar „chodzi” (czy następują
zmiany na pozycji sekund), następnie zegar jest ustawiany wybraną datą i odczytywany, w celu
sprawdzenia poprawności programowania.
-
testowanie mechanizmu drukującego. Drukowane są wszystkie znaki w trybie bold i w rewersie,
temperatura głowicy oraz pola graficzne całkowicie i częściowo zaciemnione i zaszarzone.
-
testowanie głośnika. Brzęczyk wydaje serię krótkich dźwięków. Poprawność testu musi być
potwierdzona z klawiatury (OK-poprawne; C-niepoprawne)..
-
testowanie podświetlenia wyświetlacza– testowane jest podświetlenie wyświetlacza obsługi.
Podświetlenie pulsuje – poprawność testu należy potwierdzić z klawiatury (OK-poprawne; C-
niepoprawne).
-
testowanie podświetlenia wyśw. klienta – testowane jest podświetlenie wyświetlacza klienta.
Podświetlenie pulsuje – poprawność testu należy potwierdzić z klawiatury (OK-poprawne; C-
niepoprawne).
-
testowanie podświetlenia klawiatury – testowane jest podświetlenie klawiatury. Podświetlenie
pulsuje – poprawność testu należy potwierdzić z klawiatury (OK-poprawne; C-niepoprawne).
-
testowanie szuflady, o poprawności tego testu decyduje przeprowadzający test (OK-poprawne; C-
niepoprawne).
-
testowanie pamięci fiskalnej kasy 2 - szczegółowy test pamięci fiskalnej
-
testowanie interfejsu szeregowego RS232 – portu COM1. Test ten polega na włożeniu
odpowiedniej zwory do gniazda portu i potwierdzenie tej czynności klawiszem OK. W czasie testu
sprawdzane są sygnały modemowe oraz poprawność transmisji na liniach danych TXD i RXD.
-
testowanie pamięci SFALH – Testowania jest szeregowa pamięć FLASH
-
testowanie pamięci SD wewn. – testowana jest obecność i poprawność wewnętrznej karty pamięci
SD
-
testowanie pamięci SD zewn. – testowana jest obecność i poprawność zewnętrznej karty pamięci
SD
-
testowanie portu USB – podczas testu należy podłączyć kasę kablem USB typa AB do komputera i
potwierdzić klawiszem OK.
-
testowanie zewnętrznego modułu komunikacji radiowej BT (opcja) – testowane jest podłączenie i
poprawność komunikacji z modułem BT.
Po zakończeniu serii wszystkich testów lub zaznaczonych testów w cyklu testów pojedynczych wyniki
wydrukowane są na papierze.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
16
Nowy Sącz 24.05.2010
wersja 03.
7.6
Blokada serwisowa.
Kasa posiada możliwość ustawienia daty przeglądu i daty serwisowej. Funkcje menu:
...
5. Serwis
...
5.2 Ustawienia S
...
5.2.3 Data Przegl.
5.2.4 Data Blokady
5.2.5 Wyłącz Blok.
Po wybraniu funkcji „Data Przegl.” należy wprowadzić kolejno „datę przeglądu” w formacie dd-mm-rrrr
oraz „numer telefonu”, który wyświetli się jako informacja łącznie z komunikatem o konieczności
przeprowadzenia przeglądu ustawowego kasy. W zaprogramowanym dniu, po włączeniu i po zakończeniu
testów kasa wyświetli komunikat „Przegląd ustawowy – wezwij serwis”, a po potwierdzeniu komunikatu
klawiszem „C” zostanie wyświetlony komunikat „Zadzwoń pod numer: (zaprogramowany numer telefonu)”.
Po potwierdzeniu tego komunikatu kasa przechodzi do pracy w trybie sprzedaży.
Ustawienie „Daty Blokady” przeprowadza się podobnie jak daty przeglądu. Najpierw ustawiamy datę w
formacie dd-mm-rrrr, kiedy ma wystąpić blokada, później numer telefonu i dodatkowo hasło. Po wpisaniu hasła
wyświetlony zostanie komunikat: „Założyć blokadę? OK-Tak C-Nie”. Po potwierdzeniu klawiszem OK
założenie blokady zostanie potwierdzone komunikatem „Blokada została założona”. Gdy kasa zostanie
włączona po upływie daty zaprogramowanej blokady serwisowej, po wstępnych testach kasy wyświetlony
zostanie komunikat „Blokada serwisowa!”, a po potwierdzeniu tego komunikatu klawiszem „C” komunikat
„Podaj hasło:”. Kasa oczekuje na wprowadzenie poprawnego hasła ustawionego w momencie zakładania
blokady serwisowej. Jeśli zostanie wprowadzone niewłaściwe hasło wyświetlony zostanie komunikat „Błędne
hasło” i po potwierdzeniu klawiszem „C” komunikat „Zadzwoń pod numer...” i powróci znów do komunikatu
„Blokada serwisowa”. Uruchomienie kasy jest niemożliwe aż do momentu, gdy wprowadzone zostanie
poprawne hasło. Jeśli wprowadzone hasło jest poprawne pojawi się komunikat „Blokada została wyłączona” i
kasa przejdzie do trybu sprzedaży.
Możliwe jest również wcześniejsze usunięcie blokady w funkcji 5.2.5. Wyłącz Blok.. Po wejściu do tej
funkcji należy podać hasło (założone w momencie ustawiania blokady). Jeśli hasło jest poprawne zdjęcie
blokady zostanie potwierdzone komunikatem „Blokada została wyłączona”.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
17
Nowy Sącz 24.05.2010
wersja 03.
7.7
Kopia E
Funkcje serwisowe dotyczące obsługi kopii E w menu:
...
3. Serwis
...
3.3 Funkcje S
…
3.3.2 Kopia E
1 Weryfikuj
2 Sprawdź plik
3 Raport zdarzeń
4 Odzyskaj kartę
5 Znajdź hasło karty
5 Format karty
•
1 Weryfikuj
Sprawdzenie danych na karcie SD na żądanie. Normalnie kasa praktycznie ciągle kontroluje
poprawność danych na karcie i jeśli coś jest nie tak (dane usunięte, zmienione) to użytkonik jest o tym
powiadamiany. Proces weryfikacji jest wykonywany w tle i na ogół kończy się przed raportem
dobowy. Tą funckją możemy od razu sprawdzić dane na karcie nie czekając na raport dobowy.
Uwaga! Weryfikacja dużej ilości danych może długo trwać. Dla ułatwienia weryfikacja została
podzielona na etapy i jeśli zależy nam na pobieżnym szybkim sprawdzeniu możemy po każdym etapie
przerwać weryfikację.
•
2 Sprawdź plik
Jak wyżej tylko samo dokładne spradzenie jednego lub zakresu numerów plików.
•
3 Raport zdarzeń
Drukuje raport szczegółowy zdarzeń Kopii E dotyczący głównie jej niewłasciwej obsługi przez
użytkownika
•
4 Odzyskaj kartę
Technologia NOVITUS Bezpieczna Kopia E umożliwia także odtworzenie utraconej karty SD z kopią
E. W tym celu należy do kasy zamontować pustą kartę SD, wybrać tą funkcję i potem podać nr karty
(z etykiety karty), który chcemy odtworzyć. Operacja dla dużej ilości dancyh może długo trwać.
•
5 Znajdź hasło karty
Możliwość odzyskania zapomnianego hasła nałożonego na kartę. Funkcja wymaga trybu
serwisowego. Odzyskiwanie hasła może być czasochłonne i zająć kilka minut. Po odzyskaniu hasło
zostaje wyświetlone na wyświetlaczu w sposób jawny i jednocześnie zostaje zdjęte.
•
6
Format kart
Formatowania pustych kart (dla serwisu i producenta). Jeśli karty nie są puste kasa nie pozwoli
użytkownikowi na ich sformatowanie.
Uwaga!!!
W przypadku konieczności wymiany płyty głównej kasy
do nowej płyty należy przenieść kartę wewnętrzną mikro SD z poprzedniej płyty.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
18
Nowy Sącz 24.05.2010
wersja 03.
7.8
Procedura kontroli napięć w kasie.
Poniżej wyszczególnione są napięcia, których konieczna jest weryfikacja pomiarowa. Oznakowania zgodne ze
schematem w końcowym rozdziale dokumentacji.
V18 = 1,9 V ± 0,05 V
V33 = 3,3 V ± 0,1 V
V5 = 5,0 V ± 0,1 V
Punkty pomiarowe (sugerowane) pokazane na poniższej fotografii
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
19
Nowy Sącz 24.05.2010
wersja 03.
7.9
Procedura postępowania w przypadku awarii pamięci podręcznej w kasie z kopią
elektroniczną Nano E.
W przypadku zgłoszenia przez użytkownika sytuacji awaryjnej dotyczącej pamięci podręcznej kasy,
rozporządzenie Ministra Finansów z dnia 28 listopada 2008 r. w sprawie kryteriów i warunków technicznych,
którym muszą odpowiadać kasy rejestrujące oraz warunków ich stosowania (Dz. U. nr 212 Par. 9 Ust. 1 P. 2)
nakłada obowiązek postępowania wg odpowiedniej procedury:
1.
Udać się na miejsce wystąpienia awarii
2.
Sprawdzić czy sytuacja zgłoszona przez użytkownika kasy ma rzeczywiście miejsce tzn., czy
urządzenie rejestrujące zgłasza błąd pamięci podręcznej.
3.
Wyłączyć i włączyć urządzenie ponownie, odczekać 2 minuty (czas na sprawdzenie poprawności
danych wewnętrznych w urządzeniu), aby potwierdzić, że nie było to chwilowe zakłócenie pracy
urządzenia nie mające wpływu na wewnętrzne dane (urządzenia mogą mieć wewnętrzne procedury
ochrony danych aktywujące się przy ponownym włączeniu).
4.
W przypadku niepewności co do faktycznego uszkodzenia danych z pamięci podręcznej lub jego
przyczyny skontaktować się z punktem konsultacyjnym Novitus S.A. celem uzyskania pomocy
technicznej.
5.
Sporządzić protokół podający opis sytuacji awaryjnej, przyczyny jej wystąpienia. Szczególnie istotne
jest określenie czy uszkodzenie było związane z konstrukcją kasy, określonymi działaniami podatnika,
czy wystąpiły zjawiska pogodowe (burza z silnym wyładowaniem w promieniu kilkudziesięciu metrów
od urządzenia) lub inne elektryczne np. awaria sieci elektrycznej w miejscu instalacji kasy, uszkodzenia
innych urządzeń w tym samym czasie i miejscu.
6.
Jeżeli istnieje taka możliwość i ustalone zostały przyczyny wystąpienia awarii oraz nie są one związane
z konstrukcją kasy należy przystąpić do usunięcia usterki poprzez wymianę wadliwego elementu.
7.
W przypadku podejrzenia lub pewności, że przyczyna może być związana z konstrukcją kasy,
sporządzić odpowiedni protokół w 3 egzemplarzach. Jeden należy pozostawić podatnikowi, jeden
zostaje w serwisie i jeden należy przesłać na adres serwisu Novitus S.A. wraz z urządzeniem.
8.
Po dokonaniu oględzin i ewentualnej naprawy (lub ekspertyzy laboratorium) urządzenia rejestrującego,
protokół ten (po uzupełnieniu o opinię Novitus S.A. i ilości takich zdarzeń w danym typie kasy)
zostanie wysłany na adres urzędu skarbowego właściwego dla podatnika (proszę go umieścić w
protokole).
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
20
Nowy Sącz 24.05.2010
wersja 03.
7.10
Obsługa i użytkowanie akumulatora
Kasa fiskalna Nano E przystosowana jest do zasilania awaryjnego za pośrednictwem akumulatorów
litowo – jonowych 7,2V/2Ah. Akumulatory wraz z układem elektronicznym stanowią całość. Układ
elektroniczny wbudowany w moduł akumulatorowy zapewnia poprawne ładowanie akumulatorów. W układzie
akumulatorów znajduje się również zabezpieczenie zapewniające bezpieczeństwo eksploatacji akumulatorów.
Uwaga! Ze względu na możliwość wybuchu nie rozbierać samodzielnie pojemnika zawierającego
akumulatory z układem elektronicznym
Ładowanie akumulatorów odbywa się przez podłączenie zasilacza do modułu akumulatorów. Może się
to odbywać zarówno przy module zamontowanym w kasie, jak również poza kasą. Ponieważ moduł
akumulatorów jest rozłącznym elementem kasy wygodne jest ładowanie samego modułu zwłaszcza w
sytuacjach, gdy posiadanie modułu zapasowego może zapewnić długotrwałą pracę kasy bez dostępu do sieci
elektrycznej.
Diody LED wbudowane w moduł akumulatorów stanowią wskaźnik stanu akumulatorów. Przy
podłączeniu zasilacza zewnętrznego świecenie zielonej diody sygnalizuje stan naładowania akumulatorów.
Czerwona dioda sygnalizuje, że trwa ładowanie akumulatorów. Jeśli przy podłączonym sprawnym zasilaczu
zewnętrznym nie świeci żadna dioda, może to być sygnał uszkodzenia modułu akumulatorów.
Uwaga! Ze względu na możliwość wybuchu lub uszkodzenia modułu do ładowania używać tylko
oryginalnego zasilacza dostarczonego przez producenta
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
21
Nowy Sącz 24.05.2010
wersja 03.
7.11
Moduł komunikacji radiowej (opcja)

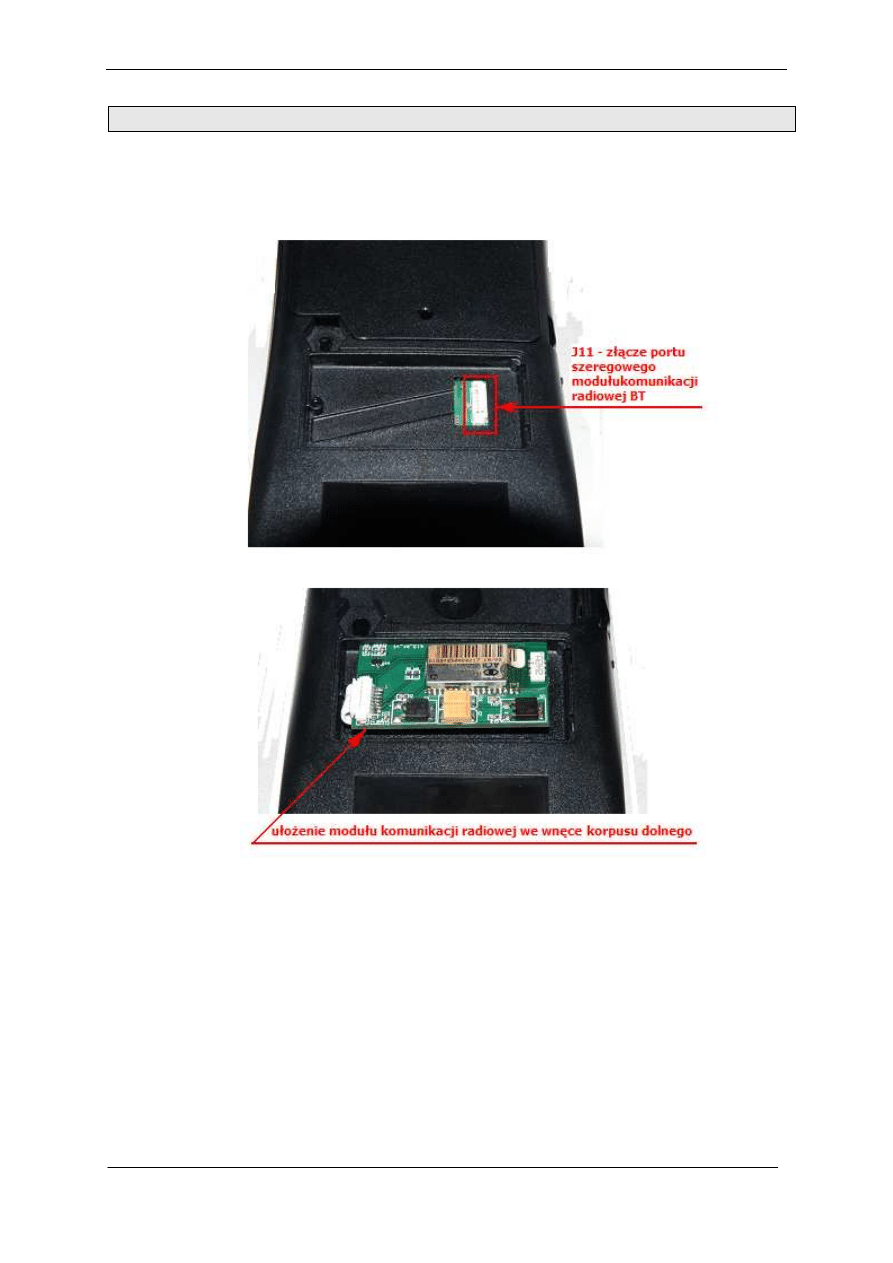

Kasa fiskalna Nano E ma możliwość opcjonalnego podłączenia modułu komunikacji radiowej. Moduł
może być podłączony pod „klapką” od spodu kasy za pomocą odpowiedniej wiązki przewodów. Wiązkę ułożyć
na spodzie wnęki we wgłębieniu. Miejsce i sposób podłączenia pokazano na poniższych fotografiach.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
22
Nowy Sącz 24.05.2010
wersja 03.
7.12
Zestawienie komunikatów zgłaszanych przez kasę
Komunikaty o błędach zgłaszane przez kasę można podzielić na kategorie:
•
błędy zwykłe - powodują pojawienie się komunikatu na wyświetlaczu obsługi i wygenerowanie pięciu
sygnałów dźwiękowych. Usunięcia komunikatu dokonuje się klawiszem „C”.
•
błędy fatalne - po wyświetleniu komunikatu i wygenerowaniu pięciu sygnałów dźwiękowych kasa zawiesza
działanie generując serię dodatkowych, krótkich sygnałów dźwiękowych. Wznowienie pracy kasy jest
możliwe jedynie przez przerwanie zasilania i jego ponowne podłączenie.
W poniższym zestawieniu błędów, błędy fatalne będą oznaczane dodatkową literą ‘F’ w kolumnie numeru
błędu.
Tekst komunikatu na
wyświetlaczu LCD obsługi
Numer
błędu
Znaczenie błędu
Sugerowane czynności
serwisowe
Baza PLU pełna
53
Błąd może wystąpić w trakcie
dodawania do bazy nowego PLU,
jeśli jest ona zapełniona.
Należy przed następnym
programowaniem dokonać
usunięcia martwych kodów lub
ręcznie usunąć nieużywane PLU.
Błąd argumentu
7
Podana z klawiatury data lub czas
(przy programowaniu daty i czasu)
bądź niektóre inne argumenty przy
programowaniu mają niepoprawny
format bądź wartości.
Należy ponowić programowanie
podając poprawną wartość
programowanego parametru
Błąd bazy PLU
99
Podczas inicjalizacji urządzenia
wykryto przekłamanie bazy PLU
Baza PLU, baza działów
towarowych, tablice opakowań i
tandemów oraz odpowiednie
liczniki obrotu zostaną
wyzerowane
Błąd bufora paragonu
85
Podczas inicjalizacji urządzenia
wykryto przekłamanie bufora
paragonu.
Bufor zostanie wyzerowany, a
jeśli istnieje otwarty paragon,
zostanie on anulowany.
Błąd danych w pamięci fisk.
14
Błąd sumy kontrolnej w pamięci
fiskalnej. Kasa przechodzi w tryb
tylko do odczytu. Błąd oznacza
poważne przekłamanie danych
zapisanych w pamięci fiskalnej.
Należy wymienić pamięć fiskalną
oraz znaleźć przyczynę (usterkę w
kasie), która spowodowała błąd.
Błąd daty nast. starzenia
42
Podczas inicjalizacji wykryto
przekłamanie daty kolejnego
zwiększenia liczników sytemu
starzenia towarów PLU.
Data zostanie ustawiona na datę
aktualną powiększoną o
zdefiniowany okres, po którym
następuje starzenie
Błąd działów
123
Podczas inicjalizacji urządzenia
wykryto przekłamanie bazy
działów
Baza działów i liczniki sprzedaży
działów zostaną wyzerowane
Błąd głównych liczn.
sprzedaży
20
Podczas inicjalizacji urządzenia
wykryto przekłamanie głównych
liczników sprzedaży (niefiskalnych)
Liczniki zostaną wyzerowane
Błąd klawiatury
49
Przepełniony bufor klawiatury.
Znaki niemieszczące się w buforze
zostaną pominięte. Błąd może być
spowodowany wadliwym
połączeniem klawiatury z płytą
główną kasy.
Należy sprawdzić połączenie
klawiatury
Błąd komunikacji szeregowej
45
Awaria portu szeregowego kasy
Należy sprawdzić połączenie
urządzenia zewnętrznego
(skanera, wagi lub komputera PC)
podłączonego do uniwersalnego
portu szeregowego
Błąd kwoty
64
Próba sprzedaży towaru lub korekty
sprzedaży z zerową wartością
Należy podać właściwą cenę lub
ilość dla pozycji lub anulować
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
23
Nowy Sącz 24.05.2010
wersja 03.
pozycji (cena x ilość, po
zaokrągleniu)
paragon.
Błąd kwoty poprz. paragonu
43
Podczas inicjalizacji wykryto
przekłamanie zapamiętanej kwoty
ostatniego paragonu
Kwota zostanie wyzerowana, po
wciśnięciu RAZEM w trybie
sprzedaży przed rozpoczęciem
pierwszego paragonu pojawi się
kwota 0,00
Błąd liczników sprz. działów
122
Podczas inicjalizacji urządzenia
wykryto przekłamanie liczników
sprzedaży działów
Liczniki sprzedaży działów
zostaną wyzerowane
Błąd liczników sprz. kasjerów
33
Podczas inicjalizacji urządzenia
wykryto przekłamanie liczników
sprzedaży kasjerów
Liczniki zostaną wyzerowane.
Błąd liczników sprzedaży
PLU
86
Nastąpiło przekłamanie liczników
obrotu PLU.
Liczniki zostaną wyzerowane
Błąd mechanizmu
drukującego
56F
Zacięcie papieru w mechanizmie
drukującym lub awaria
mechanizmu.
Należy usunąć zacięty papier,
sprawdzić połączenie
mechanizmu z płytą główną kasy
a w razie stwierdzenia jego
poprawności – wymienić
mechanizm
Błąd nazwy
48
Podawana z klawiatury nazwa PLU
lub działu nie zawiera przynajmniej
dwóch znaków ze zbioru dużych i
małych liter i cyfr
Należy poprawić wadliwą nazwę
Błąd operacji na pamięci fisk.
2
Wykonanie zapisu do pamięci
fiskalnej nie powiodło się
Należy sprawdzić połączenie
pamięci fiskalnej z główną płytą
kasy, ewentualnie wymienić
pamięć fiskalną.
Błąd pamięci konfiguracji
27
Podczas inicjalizacji wykryto
przekłamanie pamięci RAM
urządzenia
Kasa powróci do konfiguracji
standardowej.
Błąd pamięci PLU, konf. i dz.
26
Podczas inicjalizacji wykryto
przekłamanie pamięci RAM
urządzenia
Zostanie wyzerowana baza PLU i
baza działów, kasa powróci do
konfiguracji standardowej.
Błąd pamięci RAM
25
Podczas inicjalizacji wykryto
przekłamanie pamięci RAM
urządzenia
Pamięć zostanie wyzerowana.
Powtarzanie się błędu po każdym
włączeniu kasy może oznaczać
usterkę sprzętową bądź awarię
akumulatora podtrzymującego
zawartość RAM w okresie
wyłączenia kasy
Błąd pamięci RAM
59
Podczas inicjalizacji urządzenia
wykryto przekłamanie fiskalnej
części pamięci RAM (fiskalne
liczniki sprzedaży)
Pamięć zostanie wyzerowana.
Powtarzanie się błędu po każdym
włączeniu kasy może oznaczać
usterkę sprzętową bądź awarię
akumulatora podtrzymującego
zawartość RAM w okresie
wyłączenia kasy
Błąd pamięci ROM
38F
Niezgodność sum kontrolnych
pamięci programu kasy.
Awaria układu pamięci programu
kasy. Należy wymienić układ
Błąd skanera
47
Brak połączenia lub błędne dane
odbierane ze skanera
Należy sprawdzić połączenie
skanera oraz sposób jego
transmisji (skaner winien
transmitować kolejne cyfry kodu
jako znaki ASCII, na końcu kodu
znak CR (0DH), w trybie 8N1, z
prędkością 9600 bodów)
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
24
Nowy Sącz 24.05.2010
wersja 03.
Błąd struktury bazy PLU
119
Podczas przeprowadzania operacji
na bazie PLU wykryto jej
przekłamanie
Należy wyzerować bazę PLU
Błąd tablicy opakowań
88
Podczas inicjalizacji urządzenia
wykryto przekłamanie obszaru
tablicy opakowań.
Tablica zostanie odtworzona
Błąd tablicy tandemów
90
Podczas inicjalizacji urządzenia
wykryto przekłamanie obszaru
tablicy tandemów
Tablica zostanie wyzerowana.
Należy zaprogramować powtórnie
połączenia między towarami i
opakowaniami
Błąd wagi
46
Brak połączenia lub błędne dane
odbierane z wagi
Należy sprawdzić połączenie wagi
oraz ustawienie typu wagi w
opcjach systemowych
Błąd wartości brutto
63
Przepełnienie sumy należności za
paragon.
Należy anulować paragon.
Błąd wartości liczby
41
Wprowadzona liczba (kwota, ilość,
kod itp.) jest poza dopuszczalnym
zakresem ew. ma błędny format
(liczba miejsc po przecinku itp.)
Należy ponowić operację podając
prawidłowy parametr
Błąd wartości PTU
68
Błąd parametru przy
programowaniu stawek PTU
Należy ponowić operację z
podaniem prawidłowych
parametrów
Błąd wewnętrzny status: X
30F
Błąd fatalny wywołany poważnym
przekłamaniem pracy kasy.
Należy wyłączyć urządzenie, a
jeśli błąd powtarza się, należy
skontaktować się z serwisem.
Błąd zdefiniowania podziału
klawiatury
76
Próba przyporządkowania
jednocześnie wszystkich klawiszy
szybkiej sprzedaży dla kodów PLU
i działów
Należy ustawić jedną z opcji
„Tylko klawisze kodów” i „Tylko
klawisze działów” na 0
Błąd zegara systemowego
39F
Zegar systemowy nie pracuje
poprawnie
Uszkodzenie sprzętowe głównej
płyty kasy.
Błędna relacja param. raportu
66
Data lub numer początkowy dla
raportu okresowego większe od
daty lub numeru końcowego
Należy ponowić operację z
podaniem prawidłowych
parametrów
Błędne hasło operatora
77
Podczas programowania hasła
operatora podano mniej lub więcej
niż 4 cyfry bądź podano błędne
hasło przy próbie wejścia do
trybów 2, 3 lub 4
Należy ponownie wprowadzić
hasło
Błędny kod EAN
98
W podanym kodzie EAN wykryto
znak niebędący cyfrą, cyfra
kontrolna kodu EAN nie zgadza się
z wyliczoną cyfrą bądź kod został
rozpoznany jako kod z
zaprogramowaną ceną typu 7 lub
10 albo kod z zaprogramowaną
masą typu 1 lub 10 i nie zgadza się
cyfra kontrolna zaprogramowanej
wartości. W takim wypadku błąd
jest zgłaszany tylko wtedy, gdy
ustawiona jest opcja kontroli
kodów EAN
Należy podać prawidłowy kod lub
wyzerować opcję kontroli kodów
EAN
Błędny kod kasjera
83
Podano nieprawidłowy kod kasjera. Należy ponownie wprowadzić
kod
Błędny nagłówek
69
Zbyt długi nagłówek. Całkowita
długość nagłówka nie może być
większa niż 217 znaków (łącznie ze
znakami rozpoczęcia/zakończenia
wyróżnienia)
Należy skrócić nagłówek i
ponowić próbę jego
zaprogramowania
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
25
Nowy Sącz 24.05.2010
wersja 03.
Błędny numer HALO
97
Podano indeks do tablicy kwot
maksymalnych, który jest poza
zakresem.
Należy podać prawidłowy indeks
Błędny numer kasjera
96
Podano indeks w tablicy kasjerów,
który jest poza zakresem
Należy podać prawidłowy indeks
Błędny numer NIP lub brak
numeru
54
Podczas inicjalizacji wykryto brak
zaprogramowanego numeru NIP.
Należy zaprogramować numer
NIP
Błędny rabat lub narzut
80
Próba udzielenia rabatu bądź
narzutu powyżej wartości
maksymalnej.
Brak pam. fisk. lub num.
unikat.
9
Brak kontaktu z pamięcią fiskalną
lub awaria sprzętowa pamięci
fiskalnej.
Należy sprawdzić połączenie
pamięci fiskalnej z główną płytą
kasy.
Brak pamięci fiskalnej
58
Awaria modułu pamięci fiskalnej
Należy sprawdzić połączenie
pamięci fiskalnej z płytą główną
kasy, a jeśli jest ono poprawne,
odesłać kasę do producenta
Brak pozycji
105
W trybie przeglądania paragonu
próbowano przejść do pozycji
wcześniejszej niż pierwsza lub
następnej po ostatniej.
Brak raportów w podanym
zakr.
6
Dla raportu okresowego podano
zakres dat, pomiędzy którymi nie
wykonano żadnego raportu
dobowego
Należy ponownie podać daty
początkową i końcową
obejmujące szerszy okres
Brak sprzedaży. Raport
anulowany
19
Próba wykonania raportu
dobowego (zerującego bądź
niezerującego) nieudana ze
względu na zerowy stan fiskalnych
liczników sprzedaży lub próba
wykonania raportu obrotów
działów, PLU bądź opakowań
nieudana ze względu na zerowy
stan liczników sprzedaży/obrotu we
wszystkich działach, PLU,
opakowaniach objętych raportem
Brak stawek PTU
62
Podczas inicjalizacji urządzenia
wykryto brak zaprogramowanych
stawek PTU. Sprzedaż jest
zablokowana.
Należy zaprogramować stawki
PTU
Brak tekstu reklamowego
72
Próba wykonania raportu
zaprogramowanego tekstu
reklamowego podczas, gdy tekst
ten nie został zaprogramowany
Operacja nie może być
przeprowadzona
Brak wyśw. klienta
15F
Wyświetlacz LED dla klienta uległ
uszkodzeniu bądź wystąpił brak
kontaktu na jego połączeniu z płytą
główną kasy
Należy sprawdzić połączenie
wyświetlacza a w razie
stwierdzenia jego poprawności
wymienić wyświetlacz
Bufor paragonu pusty
87
Próbowano zakończyć paragon,
podczas gdy bufor paragonu jest
pusty
Należy anulować paragon bądź
dodać do niego przynajmniej
jedną pozycję
Data wcześn. od ostatniej
61
Próbowano zaprogramować datę
wcześniejszą od daty ostatniego
zapisu do pamięci fiskalnej
Należy ponowić operację podając
właściwą datę
Dł. parametrów muszą być
równe
34
Podczas podawania zakresu kodów
PLU do raportu bądź okresu
obejmowanego raportem
okresowym podano parametry o
różnej długości
Należy ponowić operację podając
prawidłowe granice zakresu
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
26
Nowy Sącz 24.05.2010
wersja 03.
Identyczne stawki są
zaprogramowane
75
Próba zaprogramowania stawek
VAT równych aktualnie
obowiązującym
Należy zmienić parametry
operacji bądź zaniechać
wykonania operacji
Kasa już w trybie fiskalnym
8
Błąd generowany podczas operacji
programowania numeru NIP,
nagłówka i fiskalizacji, jeśli kasa
znajduje się w trybie fiskalnym.
Jako że wymienione operacje
podczas normalnej pracy kasy nie
są dostępne po fiskalizacji,
pojawienie się błędu sugeruje
usterkę wewnętrzną kasy
Zaprogramowanie żądanych
parametrów jest niemożliwe.
Należy skrupulatnie spisać
okoliczności wystąpienia błędu
(podejmowana operacja,
wprowadzone dane, sposób
wydania polecenia -
komputer/klawiatura,
konfiguracja sprzętowa i
programowa urządzenia) i
przesłać opis producentowi
urządzenia
Koniec papieru
21
Czujnik papieru wykazuje jego
brak lub głowica drukująca nie jest
opuszczona (wersja termiczna).
Występowanie błędu pomimo
obecności papieru (obu rolek w
wersji termicznej) może oznaczać
przerwanie połączenia między
częścią elektroniczną kasy a
mechanizmem drukującym.
Należy założyć nową rolkę
papieru, opuścić głowicę lub
sprawdzić połączenie
mechanizmu.
Kwota większa niż suma w
kasie
44
Próbowano wypłacić, zwrócić za
opakowania zwrotne bądź wydać
jako resztę z płatności
bezgotówkowej sumę większą niż
stan gotówki w kasie
Operacja wypłaty gotówki nie jest
możliwa. Wpłatę za paragon
można przyjąć gotówką, operację
zwrotu opakowań i paragon z
wpłatą bezgotówkową należy
anulować, wpłacić odpowiednią
sumę do kasy i powtórzyć.
Napięcie poza zakresem
50F
Napięcie zasilające kasy poza
dopuszczalnym zakresem.
Prawdopodobną przyczyną jest
awaria zasilacza kasy
Nie można anul. tej ilości tow.
107
Próbowano anulować (storno)
większą ilość towaru niż sprzedano
w danej pozycji
Należy podać poprawną ilość
towaru do STORNO
Nie podano ceny
104
Cena PLU lub działu nie jest
zaprogramowana i musi być
każdorazowo podawana z
klawiatury podczas sprzedaży
Należy ponowić próbę sprzedaży
z podaniem ceny
Nie wciśnięto RAZEM
82
Próba zakończenia paragonu bez
uprzedniego wciśnięcia klawisza
RAZEM. Występuje, gdy opcja
„Wymaga klaw. RAZEM” ma
wartość 1
Należy wcisnąć RAZEM i
ponowić próbę zamknięcia
paragonu
Niezainicjowany zegar
24
Zegar czasu rzeczywistego
wskazuje błędną datę bądź godzinę
Należy zaprogramować zegar.
Powtarzanie się błędu po każdym
włączeniu kasy może oznaczać
usterkę sprzętową bądź awarię
akumulatora podtrzymującego
pracę zegara w okresie
wyłączenia kasy
Niezerowe liczn. opakowań
35
Zmiana parametrów opakowania
niemożliwa ze względu na
niezerowy stan liczników jego
sprzedaży.
Należy wykonać zerujący raport
obrotu opakowaniami.
Niezerowe liczn. sprz.
11
Operacja, którą próbowano
Należy wykonać zerujący raport
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
27
Nowy Sącz 24.05.2010
wersja 03.
dobowej
wykonać dozwolona jest jedynie
przy wyzerowanych fiskalnych
licznikach sprzedaży, a ich wartość
jest różna od zera.
dobowy i ponowić operację
Niezerowe liczn. sprz.
działów
126
Próbowano zmienić stawkę PTU
lub nazwę działu, którego liczniki
sprzedaży nie są zerowe
Należy ponowić operację
wykonując uprzednio zerujący
raport obrotu działów
Niezerowe liczn. sprzedaży
PLU
127
Próbowano zmienić stawkę PTU
lub nazwę PLU, którego liczniki
sprzedaży nie są zerowe
Należy ponowić operację
wykonując uprzednio zerujący
raport obrotu PLU
Nieznany błąd
1
Wystąpił błąd wewnętrzny
urządzenia uniemożliwiający
wykonanie pożądanej operacji
Należy skrupulatnie spisać
okoliczności wystąpienia błędu
(podejmowana operacja,
wprowadzone dane, sposób
wydania polecenia -
komputer/klawiatura,
konfiguracja sprzętowa i
programowa urządzenia) i
przesłać opis producentowi
urządzenia
Numer unikatowy już
zaprogramow.
70
Próba zaprogramowania numeru
unikatowego, gdy jest on już
zaprogramowany. Jako że ta
operacja podczas normalnej pracy
kasy nie jest dostępna po
pierwszym programowaniu,
pojawienie się błędu sugeruje
usterkę wewnętrzną kasy
Zaprogramowanie żądanych
parametrów jest niemożliwe.
Należy skrupulatnie spisać
okoliczności wystąpienia błędu
(podejmowana operacja,
wprowadzone dane, sposób
wydania polecenia –
komputer/klawiatura,
konfiguracja sprzętowa i
programowa urządzenia) i
przesłać opis producentowi
urządzenia
Opakow. nie może mieć
tandemu
118
Podjęto próbę podłączenia
opakowania do PLU, które samo
jest opakowaniem
Opakowanie jest podłączone
115
Próbowano usunąć PLU
opakowania, które jest podłączone
do jednego lub więcej innych PLU.
Należy ponowić operację
usuwania uprzednio likwidując
połączenia zawierające
opakowanie
Opakowanie nie znalezione
51
Próba wykonania zestawienia
opakowań bądź raportu obrotów
opakowań, gdy żadne opakowanie
w podanym zakresie kodów nie jest
zaprogramowane
Należy ponowić próbę z
podaniem prawidłowego zakresu
kodów PLU dla opakowań
Operacja niedostępna
32
Próba wykonania operacji, na którą
nie zezwala obecny stan kasy
Pamięć fiskalna pełna
36
Niemożliwe zapisanie kolejnego
rekordu w pamięci fiskalnej
Kasa przechodzi w tryb tylko do
odczytu.
Paragon nie jest rozpoczęty
106
Próbowano wykonać operację
dozwoloną tylko w trybie paragonu,
choć paragon nie został rozpoczęty
PLU musi mieć kod
91
Błąd wewnętrzny urządzenia
Należy skrupulatnie spisać
okoliczności wystąpienia błędu
(podejmowana operacja,
wprowadzone dane, konfiguracja
sprzętowa i programowa
urządzenia) i przesłać opis
producentowi urządzenia
Podano cenę kodu z ceną
111
Sprzedając towar z ceną
Należy ponowić operację
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
28
Nowy Sącz 24.05.2010
wersja 03.
zaprogr
zaprogramowaną bądź sprzedając
przy użyciu kodu EAN z
zaprogramowaną ceną podano
dodatkowo cenę z klawiatury
sprzedaży bez podawania ceny
Podano ilość dla kodu
wagowego
112
Sprzedając towar przy użyciu kodu
EAN z zaprogramowaną
ilością/masą podano dodatkowo
ilość z klawiatury
Należy ponowić operację
sprzedaży bez podawania ilości
Podany dział
nieoprogramowany
120
Próba sprzedaży z
nieoprogramowanego działu lub
PLU należącego do
nieoprogramowanego działu
Próba sprzedaży zerowej
ilości
113
Jako ilość towaru do sprzedania
podano 0
Należy ponowić operację
sprzedaży z podaniem właściwej
ilości
Przekr. limit zerowań pamięci
10
W pamięci fiskalnej brak miejsca
na zapisanie rekordu zerowania
RAM. Kasa przechodzi w tryb
tylko do odczytu.
Przekr. limit zmian stawek
PTU
57
Dokonano maksymalnej
przewidzianej liczby zmian stawek
PTU (30 zmian)
Dokonanie kolejnej zmiany
stawek nie jest możliwe
Przekroczona cena
maksymalna
110
Podana cena jest większa niż cena
maksymalna zapisana w tabeli
HALO pod indeksem właściwym
dla danego PLU bądź działu
Należy ponowić próbę sprzedaży
PLU z podaniem niższej ceny
Przepełn. głów. liczn.
sprzedaży
108
Jeden z liczników obrotu kasy nie
może zostać powiększony o
wartość w aktualnie
przeprowadzanej transakcji
Należy anulować transakcję i
wykonać zerujący raport stanu
kasy
Przepełn. liczn. fiskalnych
3
Dodanie pozycji na paragonie
spowodowałoby przepełnienie
wartości fiskalnego licznika
sprzedaży dla stawki PTU, z którą
sprzedawany jest towar. Pozycja
nie zostanie umieszczona na
paragonie.
Aby kontynuować sprzedaż
należy zamknąć bądź anulować
paragon i wykonać zerujący
raport dobowy
Przepełn. liczn. sprzedaży
kasj.
100
Jeden z liczników obrotu
aktualnego nie może zostać
powiększony o wartość w aktualnie
przeprowadzanej transakcji
Należy anulować transakcję i
wykonać zerujący raport obrotu
kasjera
Przepełn. liczn. zwrotu opak.
79
Jeden z liczników ilości lub
wartości zwróconych opakowań nie
może zostać powiększony o
wartość w aktualnie
przeprowadzanej transakcji
Należy anulować transakcję i
wykonać zerujący raport obrotu
opakowań
Przepełn. licznik sprz. działu
121
Jeden z liczników ilości lub
wartości sprzedaży działu nie może
zostać powiększony o wartość w
aktualnie przeprowadzanej
transakcji
Należy anulować transakcję i
wykonać zerujący raport obrotu
działów
Przepełn. licznik sprzedaży
PLU
114
Jeden z liczników ilości lub
wartości sprzedaży PLU nie może
zostać powiększony o wartość w
aktualnie przeprowadzanej
transakcji
Należy anulować transakcję i
wykonać zerujący raport obrotu
PLU
Przepełn. sumy paragonu
93
Sumaryczna wartość sprzedaży
bądź zwrotów w transakcji nie
mieści się w dopuszczalnym
Należy usunąć niektóre pozycje
sprzedaży względnie zwrotów
opakowań i zamknąć paragon.
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
29
Nowy Sącz 24.05.2010
wersja 03.
zakresie. Mogło wystąpić
przepełnienie tylko licznika sumy
sprzedaży lub tylko licznika sumy
zwrotów.
Usunięte pozycje można umieścić
w kolejnym
paragonie/potwierdzeniu zwrotów
Przepełnienie tablicy
tandemów
28
Obsługiwane jest do 256 połączeń
towarów w tandemy. Próbowano
zdefiniować 257 połączenie.
W celu dodania połączenia należy
usunąć jedno z istniejących
połączeń i ponowić próbę.
Raport anulowany
74
Użytkownik odpowiedział
negatywnie na pytanie o
poprawność daty lub wykonanie
kolejnego raportu o tej samej dacie
podczas wykonywania raportu
dobowego
Raport dozwolony tylko z
komput.
124
Podjęto próbę wykonania raportu
obrotów PLU z klawiatury, podczas
gdy ustawienie opcji
konfiguracyjnej umożliwia jego
wygenerowanie tylko z komputera
Raport przerw. przez
użytkown.
116
Użytkownik wcisnął klawisz
ZEROW w trakcie wydruku raportu
Rozładowana bateria
37
Zbyt niskie napięcie akumulatora
podtrzymującego pracę zegara i
zawartość pamięci RAM w okresie
wyłączenia kasy.
Możliwa awaria akumulatora
Sprzedaż zablokowana
71
Nastąpiła próba otwarcia paragonu
podczas, gdy sprzedaż jest
zablokowana (brak stawek PTU,
błąd pamięci fiskalnej, pamięć
fiskalna pełna)
Operacja nie może być
przeprowadzona
Suma rabatu zbyt duża
125
Po udzieleniu rabatu w określonej
wysokości na pojedynczą pozycję
sprzedaży jej wartość stałaby się
mniejsza lub równa 0. Po
udzieleniu rabatu na cały paragon
suma do zapłaty w jednej ze
stawek PTU byłaby mniejsza lub
równa 0
Należy ponowić operację podając
mniejszą wielkość rabatu
Tablica opakowań pełna
78
Kasa pozwala zaprogramować do
64 opakowań zwrotnych.
Próbowano zaprogramować 65.
opakowanie.
Należy usunąć jedno z
istniejących opakowań i ponowić
operację
Towar jest opakowaniem
94
Próbowano udzielić rabatu dla
pozycji paragonu zawierającej
opakowanie.
Towar jest opakowaniem
95
Podany kod nie odpowiada
ż
adnemu PLU w bazie
Należy podać kod istniejącego
PLU
Towar lub dział zablokowany
102
Sprzedaż towaru lub działu
niemożliwa ze względu na
ustawienie ceny zablokowanej
Należy zamknąć lub anulować
paragon i zmienić parametry ceny
PLU lub działu, po czym ponowić
próbę sprzedaży
Towar nie jest opakowaniem
89
Podjęto próbę przypisania towaru,
który nie posiada ustawionej flagi
opakowania jako opakowania dla
innego towaru
Należy poniechać przypisania lub
ustawić odpowiednio flagę
opakowania i ponowić operację
Trwa transmisja z komputera
29
Próba rozpoczęcia paragonu
podczas programowania bazy PLU
Należy przerwać transmisję bądź
zaczekać na jej zakończenie i
ponowić próbę rozpoczęcia
paragonu
Wezwij serwis!
40F
Usterki wykryte podczas
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
30
Nowy Sącz 24.05.2010
wersja 03.
inicjalizacji urządzenia nie
pozwalają na podjęcie pracy
Wysuwanie zabronione
65
Próba wysunięcia papieru podczas
drukowania, gdy nie wystąpił żaden
błąd uzasadniający takie
postępowanie (np. brak papieru lub
błąd mechanizmu drukarki)
Zabroniona sprz. opakowań
12
Próbowano sprzedać towar z
ustawioną flagą opakowania
inaczej, niż jako opakowanie
podłączone do innego towaru.
Zapłata zerowa
73
Próba zapłaty lub zapłaty
częściowej za paragon sumą
zerową.
Należy podać niezerową kwotę
zapłaty
Zbyt duża precyzja
109
Podano ilość towaru z precyzją zbyt
dużą w stosunku do tej
zaprogramowanej w PLU
Należy ponowić próbę sprzedaży
z podaniem ilości w
odpowiednich jednostkach
Zbyt duży kod PLU
84
Przy programowaniu nowego
towaru podano zbyt duży kod PLU.
Zakres dopuszczalny kodów PLU
jest zależny od konfiguracji
sprzętowej kasy.
Zbyt wiele pozycji
101
Próba umieszczenia w paragonie
zbyt wielu pozycji
Należy zamknąć paragon
Zła długość tekstu
5
Kod produktu podany podczas
programowania numeru
unikatowego nie ma długości 2
znaków
Należy ponownie podać
prawidłowy kod
Zły podatek PTU
16
Jako symbol stawki PTU towaru
lub działu podano wartość spoza
zakresu A - F i zwolnionej
Należy podać symbol stawki w
poprawnym zakresie
Zmiana ceny zablokowana
103
Zaprogramowane parametry ceny
PLU lub działu nie pozwalają na
sprzedaż ze zmienioną ceną
Należy zamknąć lub anulować
paragon i zmienić parametry ceny
PLU lub działu, po czym ponowić
próbę sprzedaży
Zwora nie jest zwarta
31
Próba przeprowadzenia operacji
wymagającej zwarcia zwory
serwisowej (programowanie
numeru unikatowego, fiskalizacja)
bez zwarcia zwory
Należy zewrzeć zworę i ponowić
operację
Zwrot tylko wyliczoną
gotówką
4
Paragon, który z uwzględnieniem
wartości zwróconych opakowań ma
wartość mniejszą od 0 bądź
potwierdzenie zwrotu opakowań
poza paragonem próbowano
zakończyć inaczej niż poprzez
wciśnięcie klawisza GOT bez
uprzedniego podania kwoty.
Należy wcisnąć klawisz GOT
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
31
Nowy Sącz 24.05.2010
wersja 03
8
Schematy
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
32
Nowy Sącz 24.05.2010
wersja 03
VH_ON
K12_PSv3
GND
L
i-
Io
n
8
.4
V
(
2
c
el
s)
D
G
S
Q8
FDT434P
VH_ON
+10
0
0
u
/1
0
V
/1
0
5
C
C
6
1
GND
R
7
2
1
0
k
1
%
R
7
4
3
k
3
1
%
GND
VH_POM
VH_POM
VH
C59
100n
GND
V18
GND
C55
1u
GND
GND
V33
GND
V33A
VH
C56
1u
GND
V5_ON
V5_ON
Q9
2N7002
R71
10k
R73
100k
GND
GND
VA
VDD
2
FB
5
EXT
1
GND
3
COMP
4
U8
XC6366B103MR
D
G
S
Q18
RTF015P02
D3
STPS0530Z
L2
PI0302L-100K
GND
GND
GND
GND
VDD
2
FB
5
EXT
1
GND
3
COMP
4
U6
XC6366A503MR
D
G
S
Q10
RTF015P02
D2
STPS0530Z
L1
PI0302L-100K
GND
GND
GND
GND
R
8
1
1
0
0
k
GND
C54
100n
GND
R82
100k
V33
V33A
V18
V5
V33A_ON
V33A_ON
V5LCD
D
G
S
Q11
RTU002P02
R75
100k
V5
V5LCD
Q14
2N7002
R78
100k
GND
GND
V5LCD_ON
V5LCD_ON
V5BT
R76
100k
V5BT
Q15
2N7002
R79
100k
GND
GND
V5BT_ON
OUT
5
IN
4
NC
1
GND
2
NC
3
U7
STLQ50C33R
R77
100k
V5A
Q16
2N7002
R80
100k
GND
GND
V5A
V5BT_ON
V5A_ON
V5A_ON
D
G
S
Q12
RTU002P02
D
G
S
Q13
RTU002P02
R83
220k
1
2
3
4
5
J15
00 9155 005 301 006
VZ_POM
VZ_POM
VZ_POM
4
7
u
/1
6
V
C
5
3
4
7
u
/1
6
V
C
5
8
2
2
u
/1
6
V
C
5
2
2
2
u
/1
6
V
C
5
7
R84
100k 1%
R85
110k 1%
GND
Ustawione na 1.91V
+10
0
0
u
/1
0
V
/1
0
5
C
C
6
0
GND
+10
0
0
u
/1
0
V
/1
0
5
C
C
5
1
GND
D4
STPS0530Z
D5
BZX84-C2V4
C62
100n
R86
10k
OUT(3.3)
5
NC/FB
4
IN
1
GND
2
EN
3
U9
LP2985AIM5-3.3
C66
100n
C68
1u
C67
2u2
GND
GND
GND
GND
GND
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
33
Nowy Sącz 24.05.2010
wersja 03

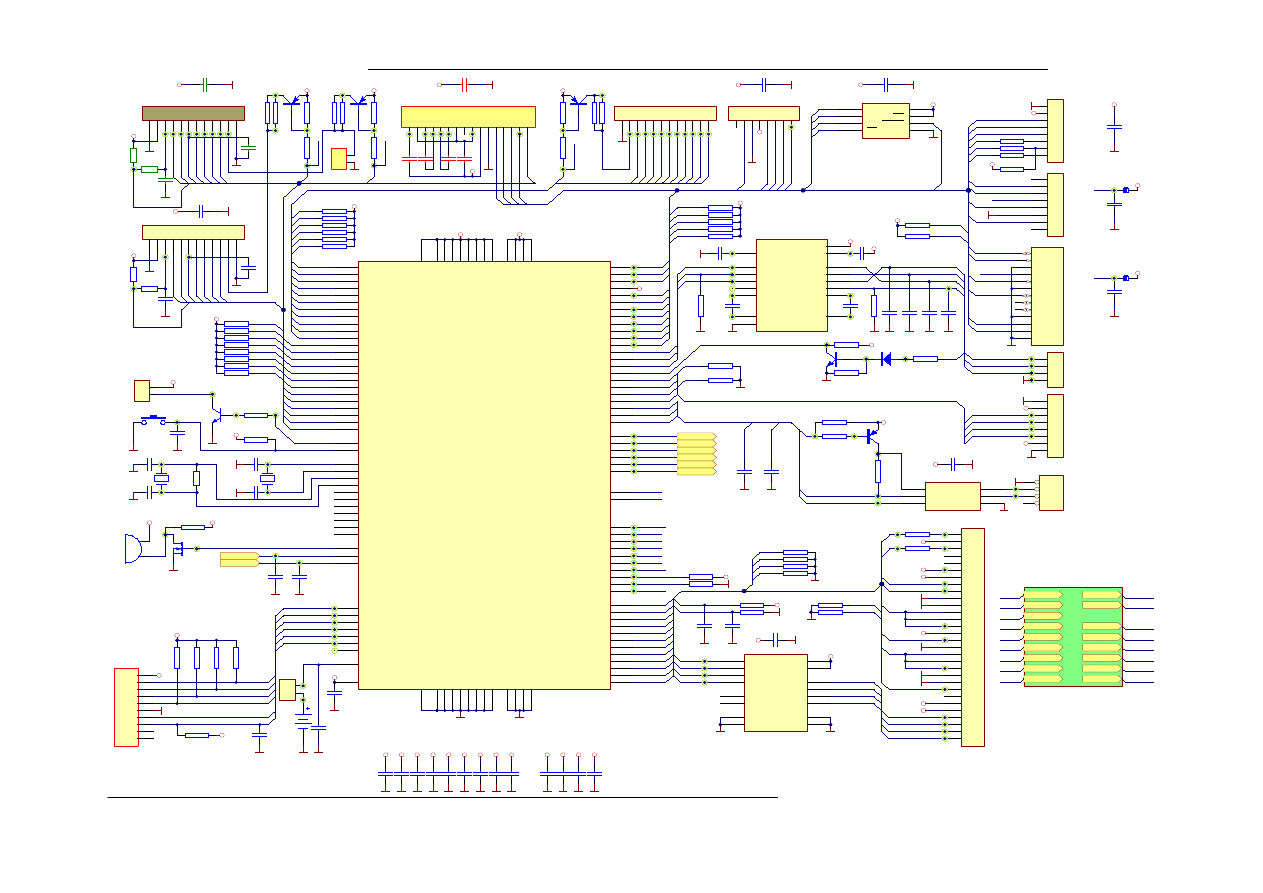

P4.2 / AD2
1
AD1 / P4.1
2
AD0 / P4.0
3
A
V
S
S
4
A00 / P7.0
5
A01 / P7.1
6
A02 / P7.2
7
V
S
S
Q
8
V
D
D
Q
9
P2.0
10
P2.1
11
P5.0
12
A03 / P7.3
13
A04 / P7.4
14
A05 / P7.5
15
V
S
S
1
6
V
D
D
1
7
P5.1
18
P6.2 / T1_PWM
19
P6.3
20
EMI_BWR_WRLn
21
EMI_WRHn
22
V
D
D
Q
2
3
V
S
S
Q
2
4
P5.2
25
AD00 / P8.0
26
P5.3
27
AD01 / P8.1
28
P6.0 / T0_PWM
29
AD02 / P8.2
30
P6.1
31
AD03 / P8.3
32
P2.2
33
AD04 / P8.4
34
P2.3
35
AD05 / P8.5
36
SSP0_SCLK / P2.4
37
AD06 / P8.6
38
VBATT
39
V
S
S
Q
4
0
X2_RTC
41
X1_RTC
42
V
D
D
Q
4
3
AD07 / P8.7
44
SSP0_MOSI / P2.5
45
A08 / P9.0
46
A09 / P9.1
47
V
S
S
4
8
V
D
D
4
9
A10 / P9.2
50
A11 / P9.3
51
A12 / P9.4
52
SSP0_MISO / P2.6
53
SSP0_NSS / P2.7
54
U0_RxD / P3.0
55
V
S
S
Q
5
6
V
D
D
Q
5
7
A13 / P9.5
58
U0_TxD / P3.1
59
U1_RxD / P3.2
60
U1_TxD / P3.3
61
A14 / P9.6
62
P3.4
63
A15 / P9.7
64
SSP0_MISO / P3.5
65
P3.6
66
P0.0
67
P3.7
68
P0.1
69
P5.4
70
P0.2
71
V
S
S
Q
7
2
V
D
D
Q
7
3
EMI_ALE
74
EMI_RDn
75
P0.3
76
P5.5
77
EMI_CS0n / P0.4
78
P5.6
79
P5.7
80
V
D
D
8
1
V
S
S
8
2
T2_OCA / P6.4
83
T2_OCB / P6.5
84
P0.5
85
V
D
D
Q
8
6
V
S
S
Q
8
7
P0.6
88
RESET_INn
89
P0.7
90
TAMPER_IN
91
P6.6 / T3_OCA
92
P6.7 / T3_OCB
93
MII_MDIO
94
USBDN
95
USBDP
96
JRTCK
97
SSP1_SCLK / P1.0
98
SSP0_MOSI / P1.1
99
RESET_OUTn
100
P1.2
101
V
D
D
Q
1
0
2
X2_CPU
103
X1_CPU
104
V
S
S
Q
1
0
5
SSP0_NSS / P1.3
106
JTRSTn
107
JTCK
108
P1.4
109
P1.5
110
JTMS
111
V
D
D
1
1
2
V
S
S
1
1
3
P1.6
114
JTDI
115
P1.7
116
JTDO
117
A06 / P7.6
118
A07 / P7.7
119
V
D
D
Q
1
2
0
V
S
S
Q
1
2
1
A
V
D
D
1
2
2
AVREF
123
P4.7
124
P4.6
125
P4.5
126
P4.4
127
P4.3 / AD3
128
U1
STR911FAW47x6
VZ_POM
FL1_!CS
WAKE1
TR_PC0
TR_PC1
TR_PC2
TR_PS0
GND
PH_A
PH_B
PH_!A
PH_!B
TH_!L
VH
VH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Cvilux
J13
CF16301V0T0
GND
GND
GND
GND
GND
VH
VH
V33A
LED!
PEND
TH_STR0
TH_STR0
TH_STR0
TH_TEMP
TH_STR1
TH_STR1
TH_STR1
VH
PH_A
PH_B
PH_!A
PH_!B
C34
100n
GND
VH
TH_CLK
TH_D
1
2
3
4
J9
95501-2441
C
1
7
1
0
0
p
GND GND GND
C
1
8
1
0
0
p
C
1
9
1
0
0
p
KBD_L
PEND
LED!
TH_!L
TH_STR0
TH_TEMP
TH_STR1
IN11
IN21
IN12
IN22
SPI_MOSI
SPI_MISO
SPI_CLK
SPI_!RST
LCD_RS
LCD_RW
FL0_!CS
FIS_!CS
R69
10K
R68
10K
R67
10K
1
2
3
4
5
6
7
8
9
10
Cvilux
J14
CI4410P1V00
GND
RST!
V33
V33
JTDI
JTMS
JTCK
JTDO
JTRST!
R66
10K
R28 22K
R26 22K
R24 22K
R21 22K
R19 22K
K0
K1
K2
K3
K4
V33A
V33
V18
GND
GND
R53
330R
JTDO
JTDI
JTMS
JTCK
JTRST!
K0
K1
K2
K3
K4
W0
W1
W2
W3
V33
C
3
8
1
0
0
n
GND
V33
C
3
9
1
0
0
n
GND
V33
C
4
0
1
0
0
n
GND
V33
C
4
1
1
0
0
n
GND
V33
C
4
2
1
0
0
n
GND
V33
C
4
3
1
0
0
n
GND
V33
C
4
4
1
0
0
n
GND
V33
C
4
5
1
0
0
n
GND
V33
C
4
6
1
0
0
n
GND
V18
C
4
7
1
0
0
n
GND
V18
C
4
8
1
0
0
n
GND
V18
C
4
9
1
0
0
n
GND
V18
C
5
0
1
0
0
n
GND
VH
TH_CLK
TH_D
Drukarka
Złącze JTAG
Silniczek zwijacza
C22
100n
C28
10p
X2
Q32.768KHZ DT38
GND
GND
X1
25MHz
C24
10p
C29 10p
R52
1.2M
GND
GND
C25
10p
V33
V5A
GND
BUZ1
ET-1224PB
R54
1K
V5A
BUZ
V33A
S
P
I_
M
O
S
I
GND
S
P
I_
C
L
K
S
P
I_
M
IS
O
1
2
3
4
5
6
7
8
Cvilux
J4
CF16081D0T0
F
IS
_
!C
S
V33A
C3
100n
GND
V33A
C2
100n
GND
ZW
LCD_L2
L
C
D
_
L
1
P. fiskalna
PS
K12PSv3.SchDoc
VH_ON
GND
V33
V18
V5LCD
VH
GND
V5LCD
GND
VK_LCD1
D
4
_
L
C
D
D
5
_
L
C
D
D
6
_
L
C
D
D
7
_
L
C
D
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
J1
CI4412P1V00
GND
C5
100p
L
C
D
_
L
E
D
1
L
C
D
_
R
W
L
C
D
_
R
S
E
1
R
W
R
S
GND
VK_LCD2
D
4
_
L
C
D
D
5
_
L
C
D
D
6
_
L
C
D
D
7
_
L
C
D
GND
C12
100p
L
C
D
_
L
E
D
2
L
C
D
_
E
2
L
C
D
_
R
W
L
C
D
_
R
S
E
2
R
W
R
S
LCD_E1
D4_LCD
D5_LCD
D6_LCD
D7_LCD
SWITCH
VH_POM
LCD_E2
VK_LCD2
VK_LCD1
VH_POM
C10
100n
R16
3k3
R17
100R
V5LCD
C16
100n
R31
3k3
R32
100R
GND
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
J7
CI4412P1V00
S
P
I_
!R
S
T
W. obsługi(opcja)
VH
V5LCD
V33
V18
GND
VZ_POM
VH_POM
VH_ON
Q7
2N7002
Rt1
Tx1
Rx2
Rx1
RTS1
TXD1
BT_MODE
RXD1
GND
GND
R1 OUT
12
R2 OUT
9
T1 OUT
14
T2 OUT
7
C2+
4
C2-
5
R1 IN
13
R2 IN
8
T1 IN
11
T2 IN
10
C1+
1
C1-
3
V+
2
V-
6
GND
15
VCC
16
U3
ST232CDR
C21
100n
C15
100n
C14
100n
C13
100n
V5A
V5A
C
2
0
1
0
0
p
GND
1
3
2
,
4
Q5
BCP56-16
GND
R47
2k2
TXD1
RXD1
Rx1
Tx1
L
C
D
_
E
1
Tx2
RTS1
K5
R49
22k
V33A
VH_ON
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
3
1
4
1
5
1
6
Cvilux
J2
CF16161V0T0
C8
1u
C9
1u
C6
1u
C7
1u
V33A
GND
S
P
I_
M
IS
O
L
C
D
_
E
1
S
P
I_
C
L
K
S
P
I_
M
O
S
I
L
C
D
_
R
S
T
LCD_RST
V5LCD
C1
100n
GND
V5LCD
C11
100n
GND
V5LCD_ON
V5BT_ON
V5LCD_ON
V5BT_ON
W. klienta
W. obsługi
R6230k
RST!
C37
10n
GND
R35 100k
R36 100k
R37 100k
R39 100k
R40 100k
R42 100k
R44 100k
R46 100k
V5LCD
LCD_RW
LCD_RS
LCD_E1
LCD_E2
D4_LCD
D5_LCD
D6_LCD
D7_LCD
1
2
Cvilux
J10
CI4402P1V00
Zworka serwisowa
LCD_L1
TR_PC3
TR_PS1
TR_PS2
TR_SYNC
TR_TRIG
R59 100k
R61 100k
GND
V33A
R70
10K
V33
GND
GND
COM1
R33
10k
R64
22k
K12STR9v3
R30 22K
K5
SPI_MOSI
SPI_CLK
FL1_!CS
SPI_MISO
GND
V33A
SO
8
WP
5
GND
7
VCC
6
SI
1
SCK
2
RESET
3
CS
4
U2
AT45DB081D-SSU
R2
10k
R13
2k2
Q2
BC807B
R
7
2
2
R
R
8
2
2
R
1
2
Cvilux
J5
C
I4
4
0
2
P
1
V
0
0
GND
L
C
D
_
L
2
R1
10k
R12
2k2
Q1
BC807B
R
5
2
2
R
R
6
2
2
R
V5
V5
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
Cvilux
J3
CF16121V0T0
Klawiatura
W
0
W
1
W
2
K
0
K
1
K
2
K
3
K
4
W
3
GND
K
B
D
_
L
R4
10k
R14
2k2
Q3
BC807B
R
1
0
2
2
R
R
9
2
2
R
K
B
D
_
L
E
D
V5
V33A
C4
100n
GND
S
P
I_
!R
S
T
Pamięć danych
Pam. progr.
K
5
Q4
BC846
GND
V5
S1
SKHHLPA010
GND
GND
SPI_MOSI
SPI_CLK
FL0_!CS
SPI_MISO
SPI_!RST
V33A
TR_CLOCK
Rt1
MGND1
1
OUT11
2
GND1
3
IN11
4
IN21
5
MGND2
8
NC
9
OUT22
10
VCC2
11
IN22
12
IN12
13
NC
16
GND2
6
OUT21
7
OUT12
15
VCC1
14
U5
BA6845FS
IN11
IN21
IN12
IN22
V5A
GND
DxOUT
6
VDD
5
DxIN
1
GND
2
DyIN
3
DyOUT
4
U4
USBUF01W6
C27
47p
C26
47p
GND
GND
V33A
GND
C23
100n
GND
USBDN
USBDP
1
2
3
4
J12
787780-1
GND
USB_DM
USB_DP
USB
Q6
BC807B
V33A
USB_!EN
USBDN
USBDP
USB_!EN
C33
10n
GND
PEND
TH_TEMP
V33A
C31
10n
C30
10n
GND
GND
C32
10n
GND
R63 100k
R65 100k
TH_STR0
TH_STR1
GND
R55 10k
R57 10k
R58 10k
R60 10k
GND
IN11
IN21
IN12
IN22
FL0_!WP
V33A
C35
100n
GND
GND
1
2
Wieson
JP1
2100-1X2S
C36
100n
GND
B1
CR2032H Pbf
T102
DAT3
1
CMD
2
GND
3
VDD
4
CLK
5
DAT0
7
DAT1
8
DAT2
9
GND
6
GND
10
GND
13
CD
11
WP
12
Tyco
J8
2057184
D1
BAS16
R41
100k
R38
22k
R45
100k
R48100k
R5010k
V5A_ON
V33A_ON
V5A_ON
V33A_ON
V5BT
V5BT
V5A
V5A
V5
V5
V33A
V33A
V5LCD_ON
V5BT_ON
V5A_ON
V33A_ON
VH_ON
V5BT_ON
V5A_ON
V33A_ON
V5LCD_ON
VZ_POM
VH_POM
VZ_POM
RXD1
RS WakeUp1
GND
SD/MMC
R22 100k
R29 100k
V33A
SPI_MISO
SPI_MOSI
SPI_CLK
SD_!CS
SD_CD
SD_WP
SD_CD
SD_WP
SD_!CS
R20 100k
R23
100k
R25 100k
R27 100k
R18 100k
V33A
FL1_!CS
SPI_!RST
FIS_!CS
SD_!CS
GND
R3 100R
V33A
FL0_!WP
R5610k
R
3
4
1
0
k
GND
SD_WP
SD_CD
1
2
3
4
5
6
7
8
J11
CI4408M1HR0-LF
U
S
B
D
P
U
S
B
D
N
GND
V5BT
Rx2
BT_MODE
Tx2
BT
Rt2
R43100k
GND
Rx2
Rt2
V5_ON
V5_ON
V5_ON
V5_ON
GND
GND
VH
R11100k
Rt2
1
2
3
4
5
6
7
8
Cvilux
J6
CF16081V0T0
1
2
3
4
5
6
7
8
Molex
J16
4721900001
GND
SPI_MISO
USD_!CS
SPI_CLK
SPI_MOSI
V33A
C64
100n
GND
uSD
R15 100k
USD_!CS
V33A
C63
2u2
GND
V33A
C65
2u2
GND
USD_!CS
R87100R
R88100R
R51
1k5
FB1
PBY160808T-601Y-S
V33SD
V33uSD
V33uSD
V33SD
FB2
PBY160808T-601Y-S
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
34
Nowy Sącz 24.05.2010
wersja 03
Klawiatura
1 3
2 4
S1
B3F-4050
W0
W1
W2
W3
K
0
K
1
K
2
K
3
K
4
K
5
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
Cvilux
J1
CF16121D0T0
W
0
W
1
W
2
K
0
K
1
K
2
K
3
K
4
W
3
K
5
D8
HSMW-C191
R8
1k
R9
1k
R10
1k
R11
1k
R12
1k
R13
1k
R14
1k
R15
1k
D9
HSMW-C191
D10
HSMW-C191
D11
HSMW-C191
D12
HSMW-C191
D13
HSMW-C191
D14
HSMW-C191
D15
HSMW-C191
D1
HSMW-C191
D2
HSMW-C191
D3
HSMW-C191
D4
HSMW-C191
D5
HSMW-C191
D6
HSMW-C191
D7
HSMW-C191
1 3
2 4
S2
B3F-4050
1 3
2 4
S3
B3F-4050
1 3
2 4
S4
B3F-4050
1 3
2 4
S5
B3F-4050
1 3
2 4
S6
B3F-4050
1 3
2 4
S7
B3F-4050
1 3
2 4
S8
B3F-4050
1 3
2 4
S9
B3F-4050
1 3
2 4
S10
B3F-4050
1 3
2 4
S11
B3F-4050
1 3
2 4
S12
B3F-4050
1 3
2 4
S18
B3F-4050
1 3
2 4
S23
B3F-4050
1 3
2 4
S17
B3F-4050
1 3
2 4
S22
B3F-4050
1 3
2 4
S16
B3F-4050
1 3
2 4
S21
B3F-4050
1 3
2 4
S15
B3F-4050
1 3
2 4
S20
B3F-4050
1 3
2 4
S14
B3F-4050
1 3
2 4
S19
B3F-4050
1 3
2 4
S13
B3F-4050
R1
1k
R2
1k
R3
1k
R4
1k
R5
1k
R6
1k
R7
1k
G
N
D
K
B
D
_
L
E
D
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
35
Nowy Sącz 24.05.2010
wersja 03

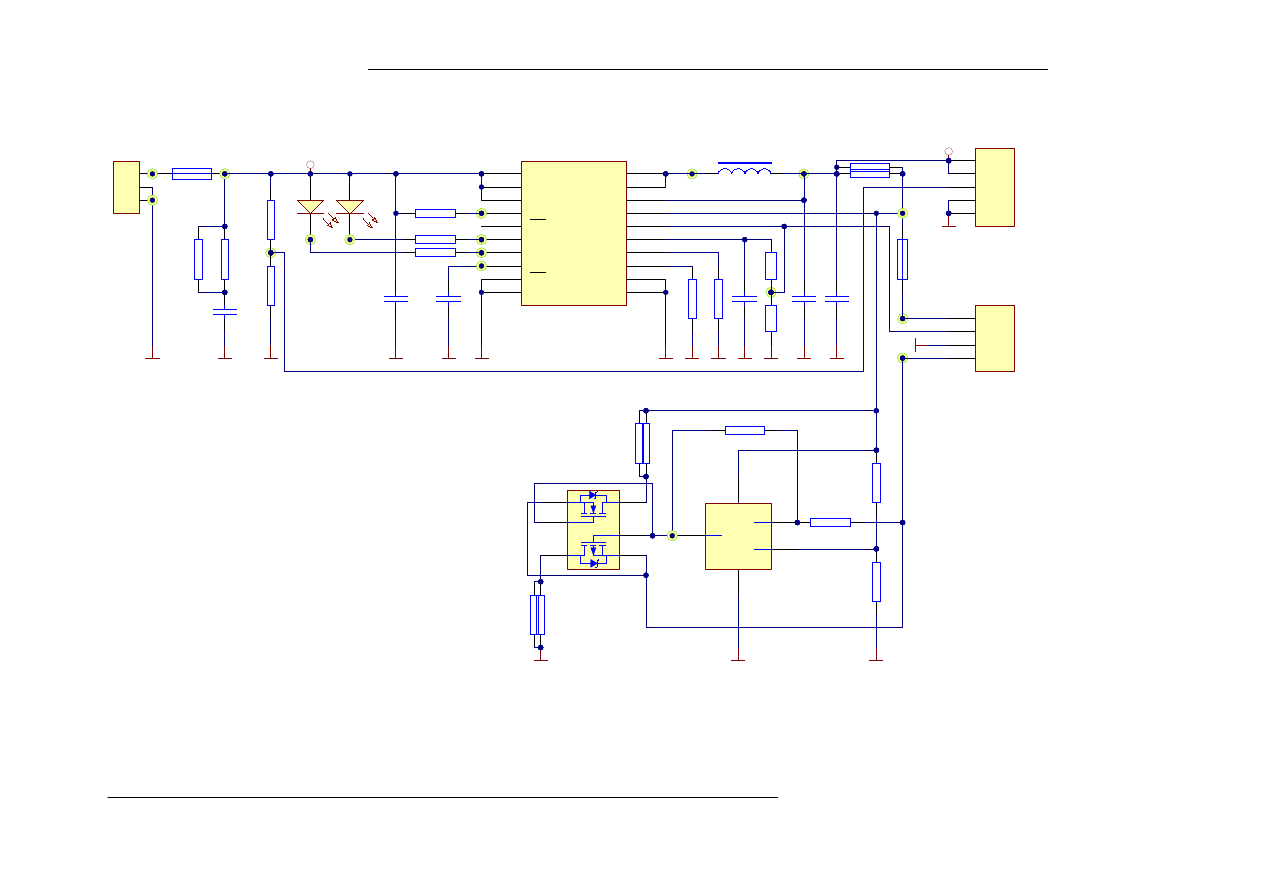

Moduł akumulatorów
C
6
1
0
0
n
/5
0
V
C
5
1
0
0
n
/5
0
V
R2 10k
F2
Bezp.SMD 2A SSQ 2 Fast
1
2
3
J1
DC-203-1.3mm
L1
PI0503-100M
GND
GND
GND GND
GND
GND
GND
VZ_POM
DC 10-20V
C
2
1
0
0
n
GND
F1
Bezp.SMD 3.5A SSQ 3.5 Fast
THREF
L
i-
Io
n
8
.4
V
(
2
c
el
s)
CHR
DONE
D
S
2
H
S
M
E
-C
1
2
0
D
S
1
H
S
M
C
-C
1
2
0
VA
VZ
R
8
7
k
5
1
%
R
9
7
k
5
1
%
GND
1
2
3
4
5
J2
P
o
la
k
o
n
ta
k
to
w
e
1
2
3
4
J3
S4B-PH-SM3-TB
GND
GND
1
0
u
/5
0
V
C
1
4
7
u
/1
6
V
C
3
GND
T7
T4
T1
T10
T2
T3
T17
T18
T14
OUT
1
STAT1
2
IN
3
IN
4
PG
5
ISET1
8
ISET2
9
VSS
10
VTSB
11
TS
12
CELLS
13
CE
16
VCC
6
TTC
7
SNS
15
BAT
14
PGND
17
PGND
18
STAT2
19
OUT
20
U1
BQ24103ARHL
R4 1k
R6
1k
T11
C
4
1
0
0
n
/5
0
V
GND
T13
T15
T5
T8
T12
R
7
9
.3
1
k
1
%
R
1
0
4
4
2
k
1
%
R1 0,22R 1%
GND
V+
R
3
2
2
k
1
%
R
5
2
k
2
k
1
%
GND
VZ_POM
T6
R110,22R 1%
K12BATv6
R
1
3
2
R
R
1
2
2
R
R17
10k
R16
1M
R19
1M
R14
2M2
V+/2
GND
GND
6
2
1
3
5
4
D
G
S
S
D
N
P
U2
FDG6332C
R15
100R
R20
100R
GND
3
4
1
5
2
V
cc
V
d
d
U3
TS931
T9
R18
100R
R21
100R
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
36
Nowy Sącz 24.05.2010
wersja 03

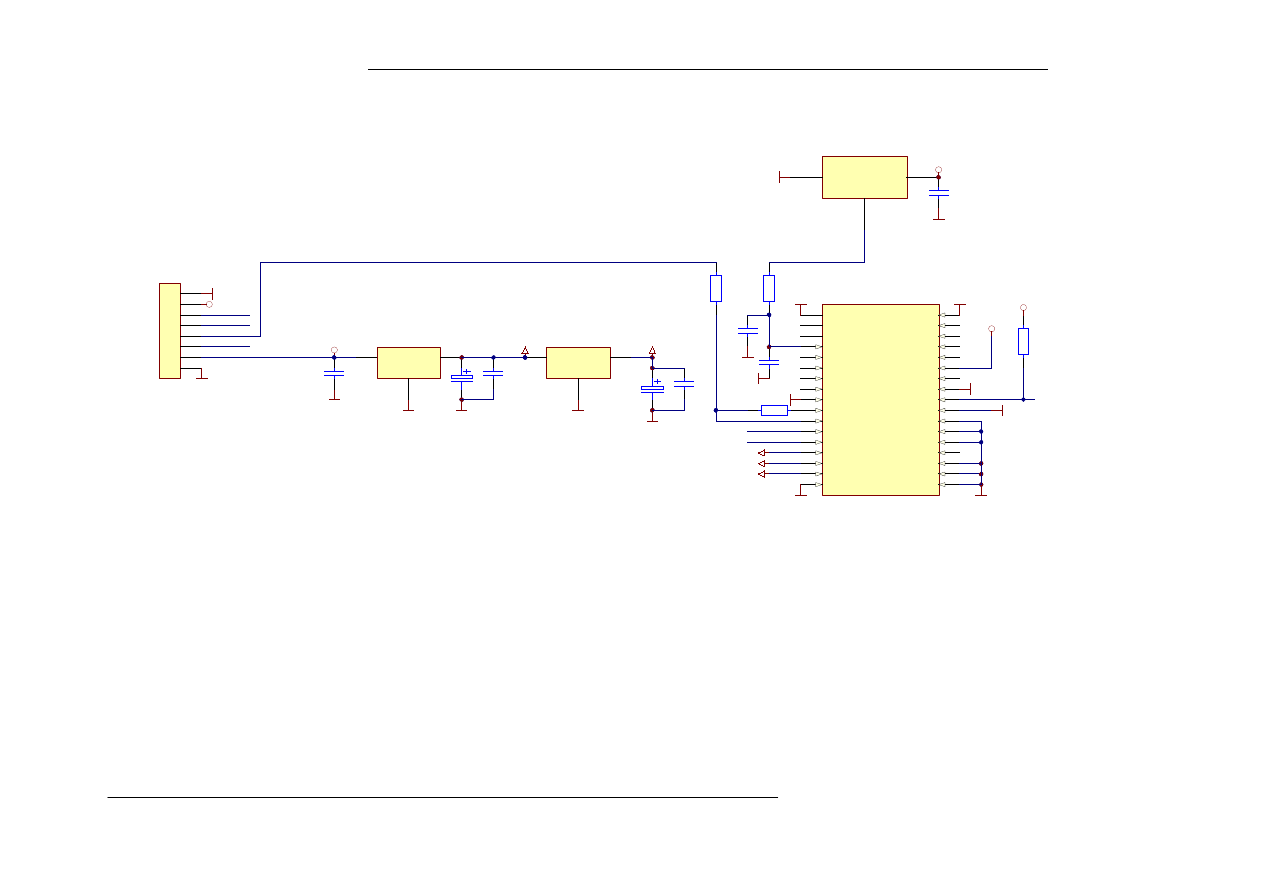

Moduł komunikacji radiowej – opcja
GND
1
AIO(0)
2
AIO(1)
3
RESET
4
SPI MISO
5
SPI CSB
6
SPI CLK
7
SPI MOSI
8
GND
9
UART RTS
10
UART CTS
11
UART TXD
12
UART RXD
13
VDD 1.8V
14
VDD MEM
15
VDD PIO
16
GND
17
GND
18
USB DP
19
USB DN
20
PIO(11)
21
PIO(10)
22
PIO(9)
23
PIO(8)
24
PIO(7)
25
PIO(6)
26
GND
27
PIO(5)
28
PIO(4)
29
PIO(3)
30
PIO(2)
31
PIO(1)
32
PIO(0)
33
GND
34
M1
EYMF2CAMM-XX
GND
GND
GND
GND
GND
GND
1.8V
3.3V
3.3V
TXD
RXD
9600 BIT/S:
PIO(8) = L
PIO(9) = L
PIO(10) = L
GND
3.3V
VCC
3
GND
1
R
E
S
E
T
2
U4
STM810SWX
R2
1k
C10
1n
GND
C11
100n
GND
OpMode
Operation Mode
H- Automatic
L- Command Control
GND
47p
C1
GND
1
2
3
4
5
6
7
8
J11
53261-0690
GND
V5BT
Rx2
BT_MODE
Tx2
BT
Rt2
GND
VH
GND
GND
3.3V
1.8V
GND
GND
GND
IN
1
4
OUT
3
GND
U2
LF33CDT
IN
1
4
OUT
3
GND
U3
LF18CDT
100nF
C9
C12
100n
C13
100n
C7
47u/25
C6
47u/25
OpMode
RXD
TXD
R3
47k
3.3V
3.3V
R1
0
R4
0
CTS
Kasa fiskalna Nano E - dokumentacja techniczno-serwisowa
Strona
37
Nowy Sącz 24.05.2010
wersja 03
Data
Wersja
dokumentu
Zmiany
Wykonał
2008.12.10
01
Pierwsza wersja dokumentu
Wiesław Kwolek
2009.03.10
02
Aktualizacja – dod. P. 7.6. Procedura
post
ę
powania w przypadku awarii pami
ę
ci
podr
ę
cznej
Wiesław Kwolek
2010.05.24
03
Aktualizacja cało
ś
ci dokumentacji
Wiesław Kwolek
