DEMONTAŻ-MONTAŻ : MECHANIZM PRZEDNIEJ WYCIERACZKI

DEMONTAŻ-MONTAŻ : MECHANIZM PRZEDNIEJ WYCIERACZKI

DEMONTAŻ-MONTAŻ : MECHANIZM PRZEDNIEJ WYCIERACZKI

DEMONTAŻ-MONTAŻ : MECHANIZM PRZEDNIEJ WYCIERACZKI

1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

Zdemontować

Zdemontować

Zdemontować

Zdemontować

   :

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)

Kratka wlotu powietrza (/)

   .

Rysunek : C5DH000D

Zdemontować :

mocowania (1) (Osłona mechanizmu wycieraczki (2))

Osłona (2)

407 - C5DG16F1 - Demontaż-montaż : Mechanizm przedniej wycieraczki

http://127.0.0.1:6090/affiche.do?ref=C5DG16F1&refaff=C5DG16F1&...

1 z 3

2015-03-28 08:32

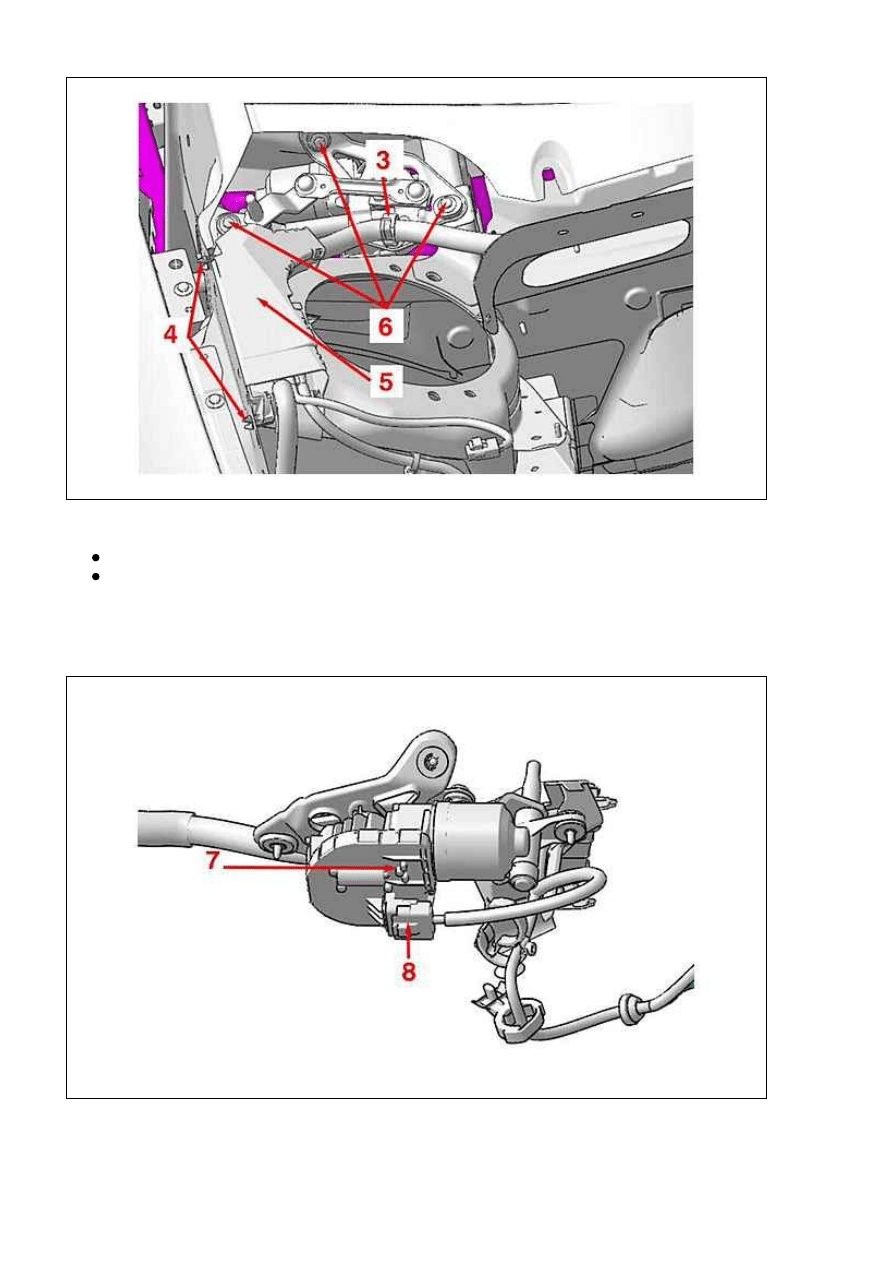

Rysunek : C5DH002D

Zwolnić zatrzaski :

Wiązka silnika (3) na mechanizmie wycieraczki

mocowania (4) (Obudowa (5) ochronna wiązek)

Uwolnić : Obudowa (5) .

Zdemontować mocowania (6).

Rysunek : C5DH003D

Uwolnić : Mechanizm wycieraczki szyby (7) .

Zwolnić zatrzaski : Złącze (8) .

Zdemontować mechanizm wycieraczek (7) .

407 - C5DG16F1 - Demontaż-montaż : Mechanizm przedniej wycieraczki

http://127.0.0.1:6090/affiche.do?ref=C5DG16F1&refaff=C5DG16F1&...

2 z 3

2015-03-28 08:32

2. Montaż

2. Montaż

2. Montaż

2. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE   :   Po   wymianie   jednego   lub   wszystkich   silników   wycieraczki   należy   koniecznie   wykonać

telekodowanie za pomocą przyrządu diagnostycznego (Telekodowanie typu pojazdu i stylu jazdy) .

UWAGA

UWAGA

UWAGA

UWAGA : Wycieraczka kierowcy powinna się zawsze znajdować nad wycieraczką pasażera (W przypadku pracy w

trybie awaryjnym działa jedynie silnik wycieraczki kierowcy) .

Sprawdzić działanie.
