DEMONTA

Ż/MONTAŻ : PŁAT WYKŁADZINY PRZEDNICH DRZWI :

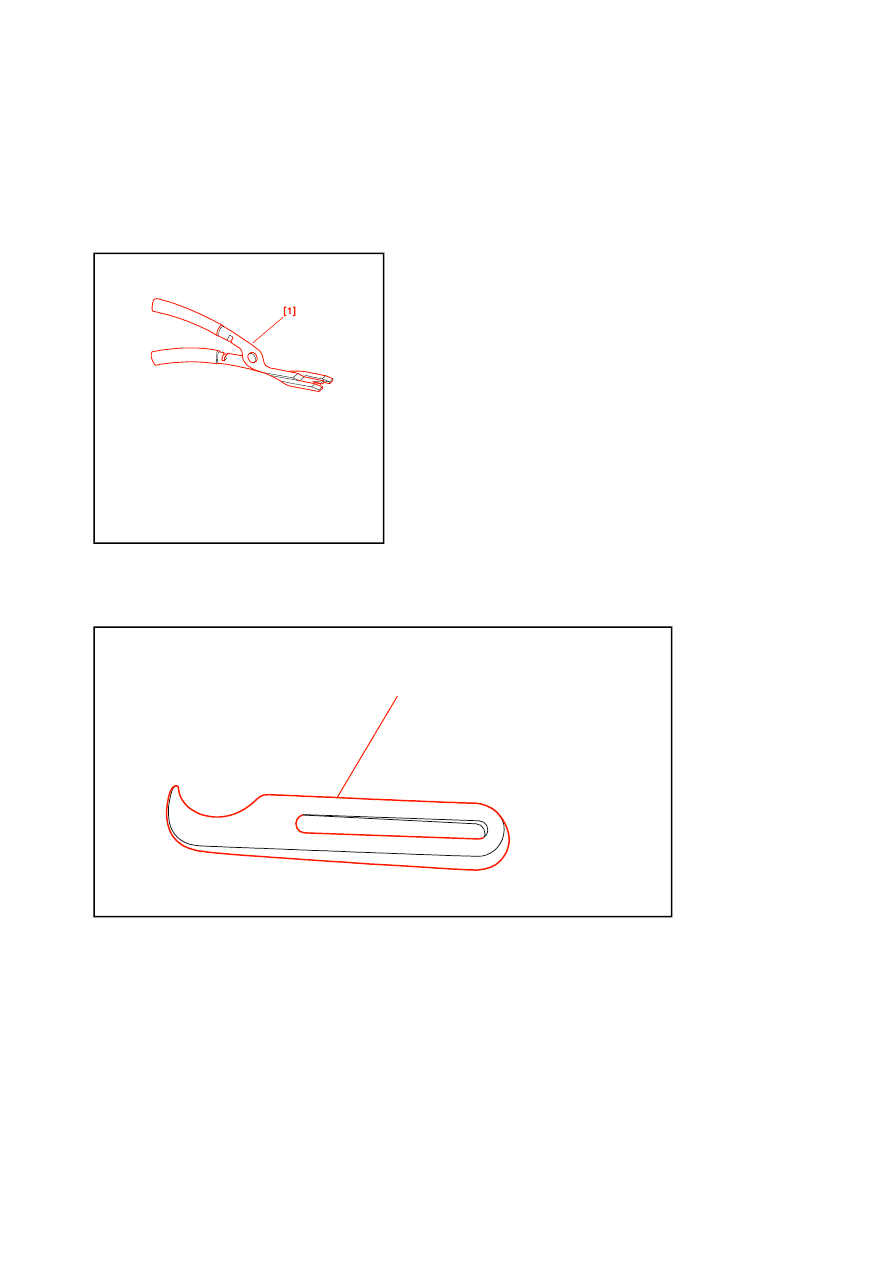

1. Oprzyrządowanie specjalne

[1] Szczypce do zdejmowania wykładziny (-).1311 .

[2] Szpachelka (-).1327 .

2. Demontaż

Opuścić maksymalnie szybę .



Rysunek : E5AF009C



[2]

Rysunek : C4BK07BD

Page 1 of 2

407 - C4CG3YF1 - Demontaż/montaż : Płat wykładziny przednich drzwi :

2011-03-10

http://127.0.0.1:6090/affiche.do?doc=53871&ref=C4CG3YF1

Wypiąć : Oswietlenie progu drzwi (2) .
Zdemontować :

Oświetlenie progu (2) wraz z połączeniem elektrycznym

Śruba mocująca (3)

Śruba (4) bloku wyłącznika (5)

Odsłonić : Blok wyłącznika (5) .
Zdemontować : Blok wyłącznika (5) wraz z połączeniami elektrycznymi .

Za pomocą szpachelki [2], umieszczonej w punkcie (A), wypiąć maskownicę (1) układu sterowania otwarciem od
wewnątrz .
Wyciągnąć część (B) do przodu, aby zdemontować maskownicę (1) .
Za pomocą przyrządu (6), wypiąć płat wykładziny drzwi [1], nie ciągnąc zbyt mocno, aby nie uszkodzić spinek .
Zdemontować płytę wykładziny drzwi (6) .

3. Montaż

Postępować w odwrotnej kolejności jak podczas demontażu .
Sprawdzić działanie układu elektrycznego .



Rysunek : C4CK398D



Rysunek : C4CK399D
