7. Level 2 Repair

7-1

Confidential and proprietary-the contents in this service guide subject to change without prior notice.

Distribution, transmission, or infringement of any content or data from this document without Samsung’s written authorization is strictly prohibited.

Be careful, do not damage TSP FPCB & IR LED

Screw points is 15EA

Be careful, do not damage FPCB connector

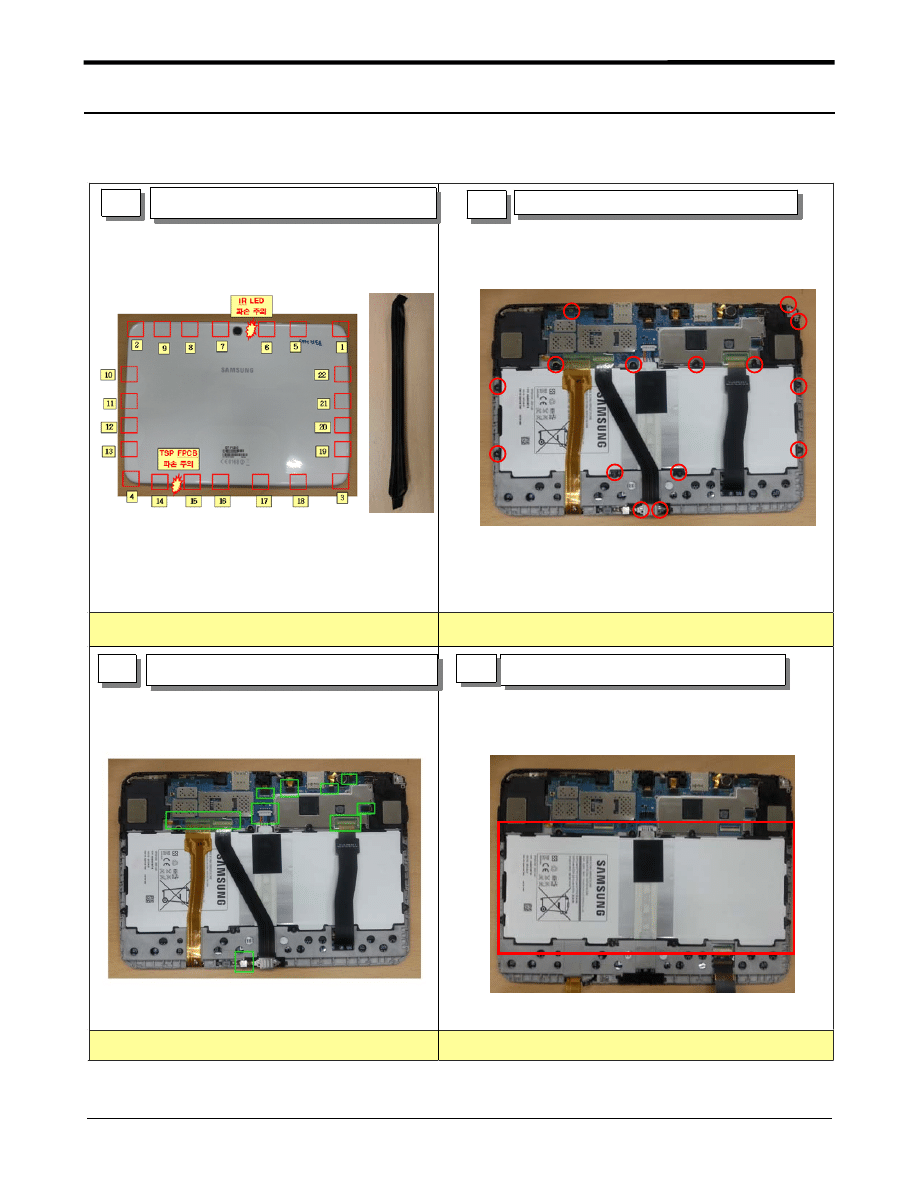

7-1. Disassembly and Assembly Instructions

7-1-1. Disassembly

Disassembly Rear Cover using jig

1

unscrew from SET

2

disassembly all of the connector

3

disassembly the battery

4

Level 2 Repair

Distribution, transmission, or infringement of any content or data from this document without Samsung’s written authorization is strictly prohibited.

Confidential and proprietary-the contents in this service guide subject to change without prior notice.

7-2

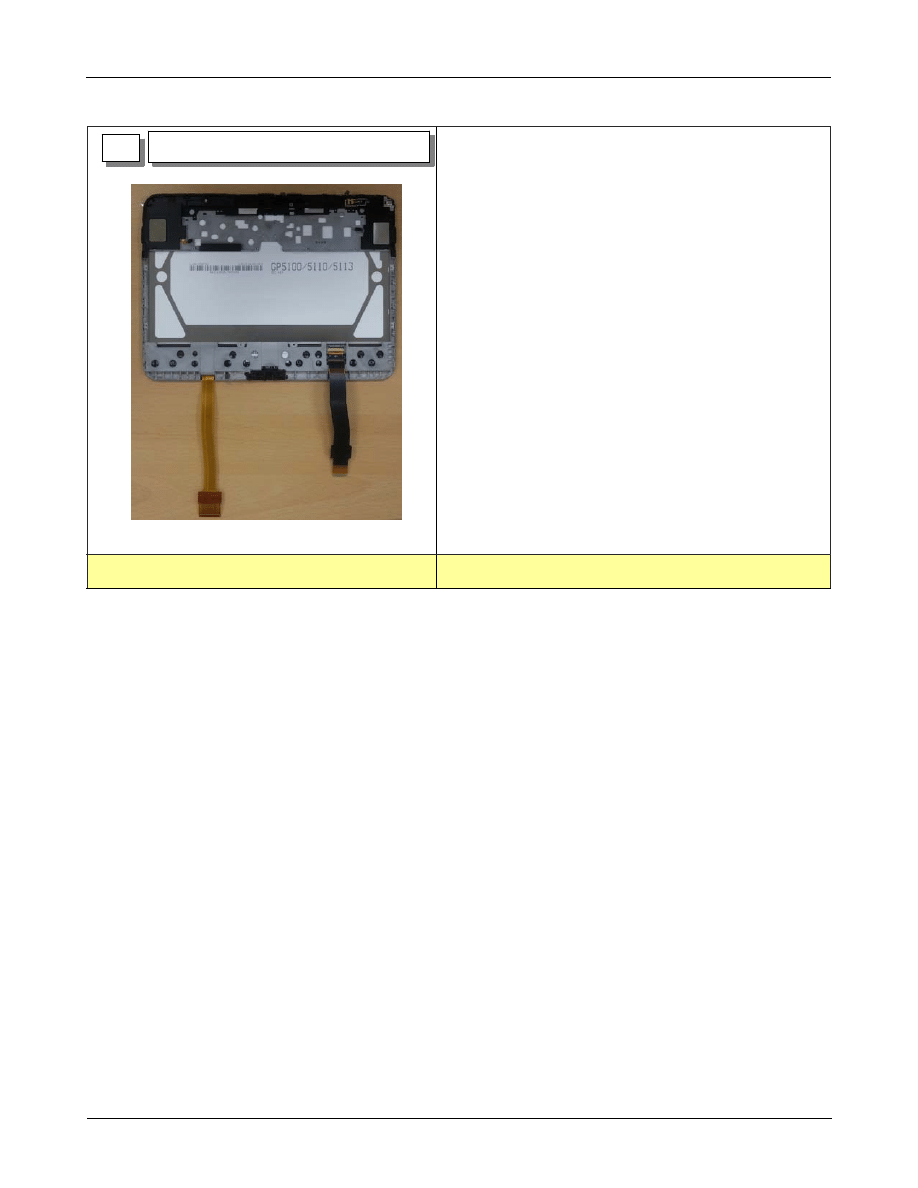

Make sure not to damage the PBA

Dissambly the PBA

5

Level 2 Repair

Distribution, transmission, or infringement of any content or data from this document without Samsung’s written authorization is strictly prohibited.

Confidential and proprietary-the contents in this service guide subject to change without prior notice.

7-3

Be careful, do not damage connector

FPCB connector is 7EA

Be careful, do not damage LCD FPCB

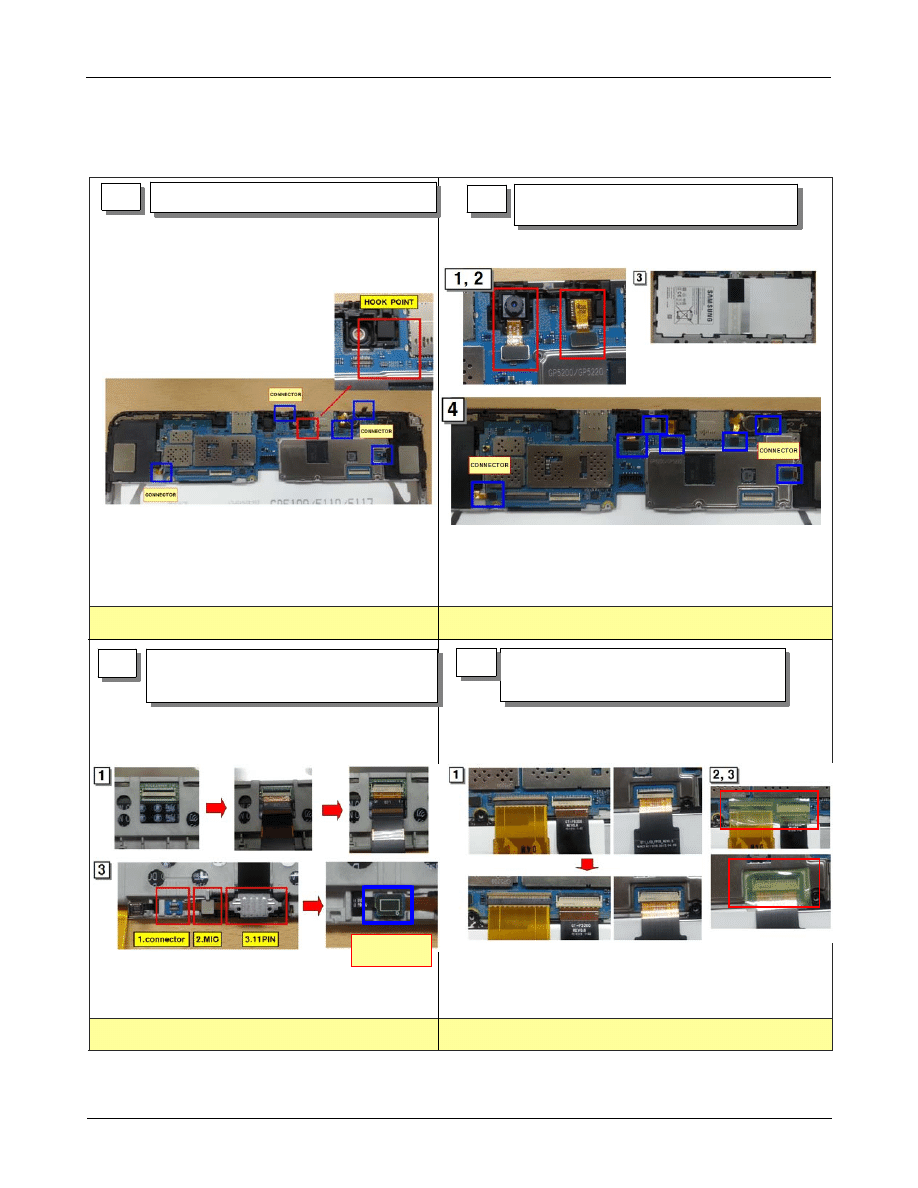

7-1-2. Assembly

Assembly the PBA on the bracket

1

Assembly the CIF/3M Camera and battery.
Assembly the FPCB connector

2

Assembly the LCD FPCB and I/F FPCB.

Assembly the FPCB connector

3

Assembly the FPCB(TSP, I/F, LCD).

Attach the tape

4

CONNECTOR

Level 2 Repair

Distribution, transmission, or infringement of any content or data from this document without Samsung’s written authorization is strictly prohibited.

Confidential and proprietary-the contents in this service guide subject to change without prior notice.

7-4

● Torque : 1.0 ~ 1.2 Kgf·cm

● Size : 1.4 * 2.5 (6001-002051)

Be careful, do not damage Earjack.

screw 15 point.

Assembly the Battery connector.

5

Assembly the rear cover

6

1

2
