DEMONTA  - MONTA  : ZBIORNIK PALIWA

1. Oprzyrz dowanie specjalne

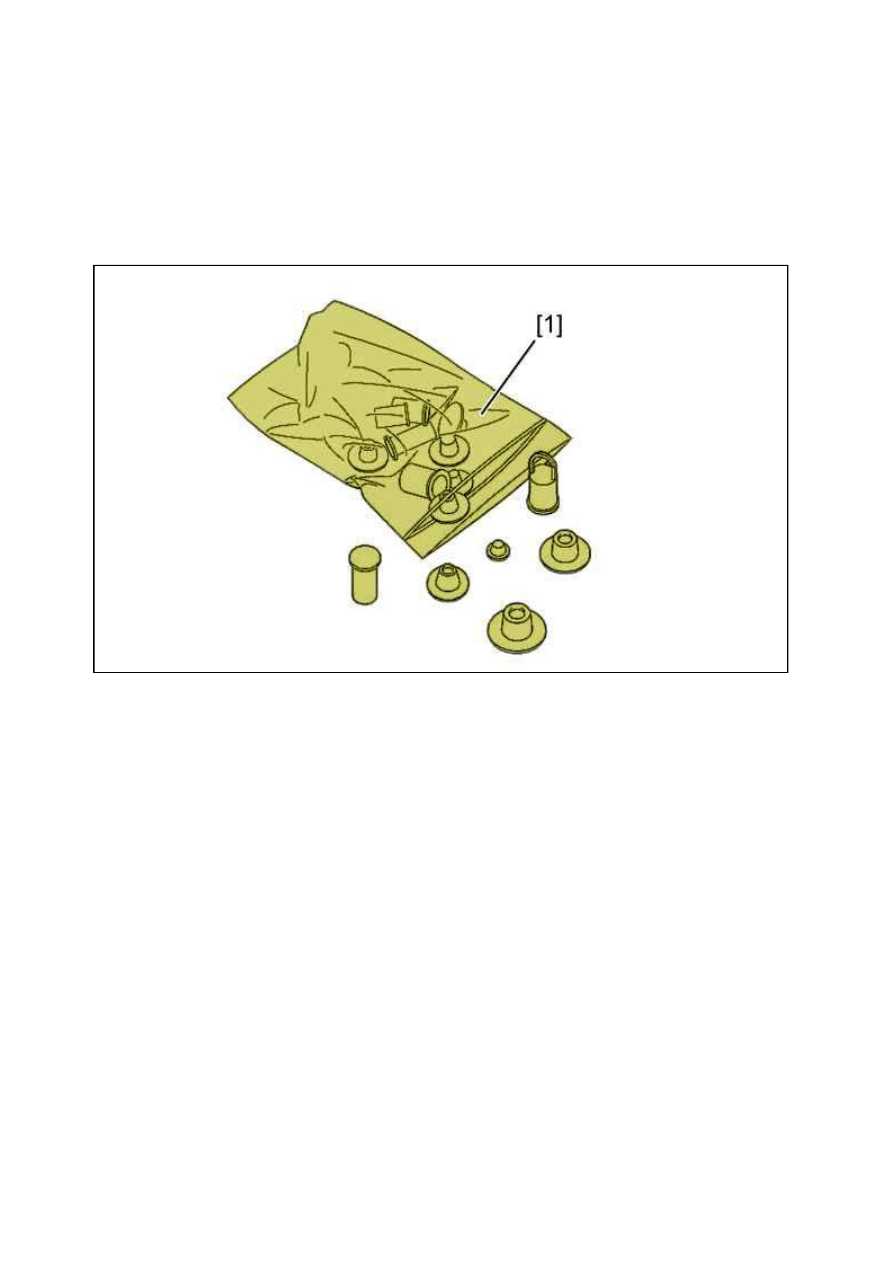

[1] Zestaw zatyczek (-).0194.T.

2. Demonta

Opró ni  zbiornik paliwa.
Odczeka  30 sekund po zatrzymaniu silnika przed od czeniem przewodów paliwowych.
Unie  tylne siedzenie .



Rysunek : E5AP2RZD

Page 1 of 5

207 (A7) - B1HGHTK1 - Demonta  - Monta  : Zbiornik paliwa

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGHTK1&refaff=B1HGHTK1

background image

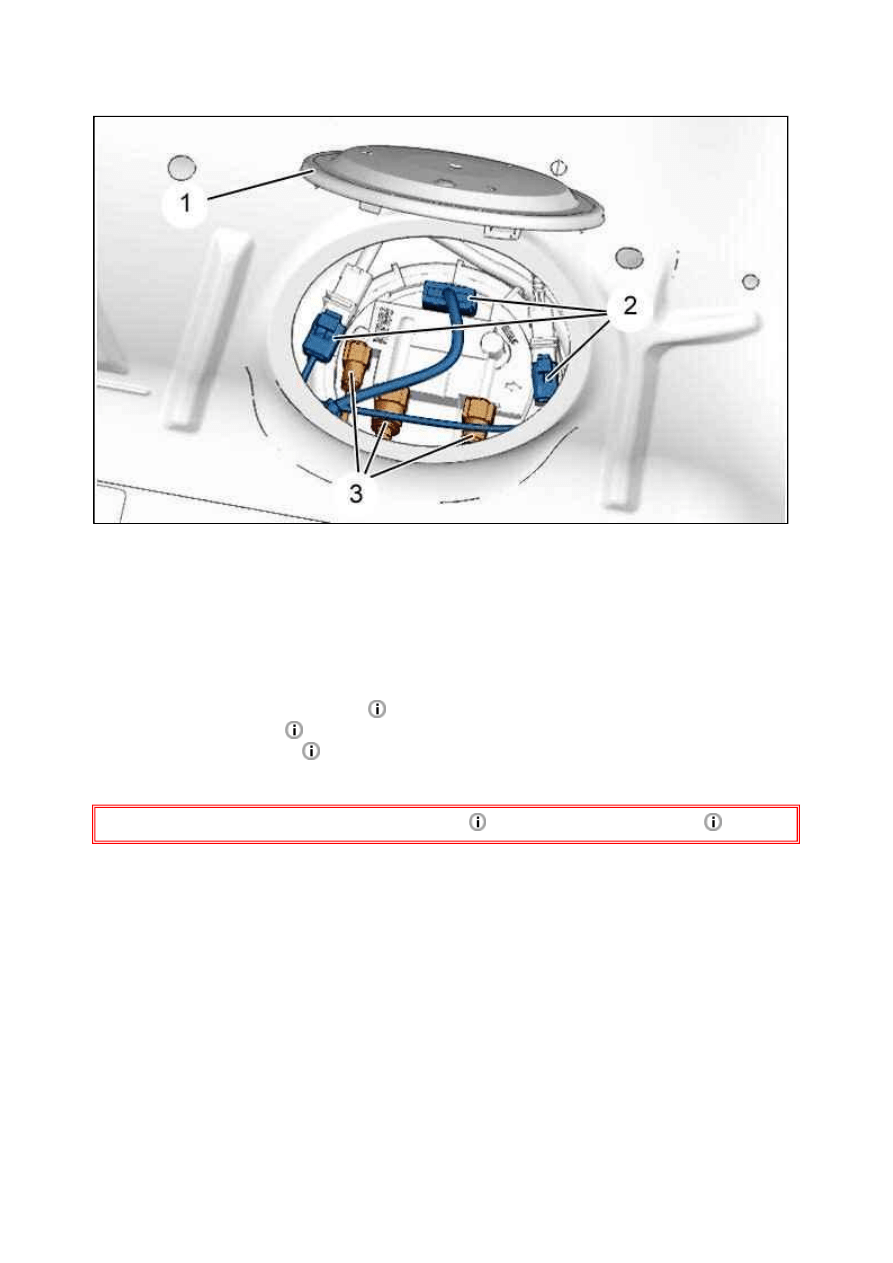

Zdj  os on  (1).
Roz czy  :

czy (2)

Szybkoz cza (3)

Zdemontowa  :

Tylne lewe ko o

Tylna lewa os ona przeciwb otna



Tylna lewa spr yna



Tylny lewy amortyzator



Ogranicznik przechy u

PILNE :

Przed ka

 napraw  uk adu wydechowego

 :

Zachowa rodki ostro no ci

   .



Rysunek : B1HP2CBD

Page 2 of 5

207 (A7) - B1HGHTK1 - Demonta  - Monta  : Zbiornik paliwa

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGHTK1&refaff=B1HGHTK1

background image

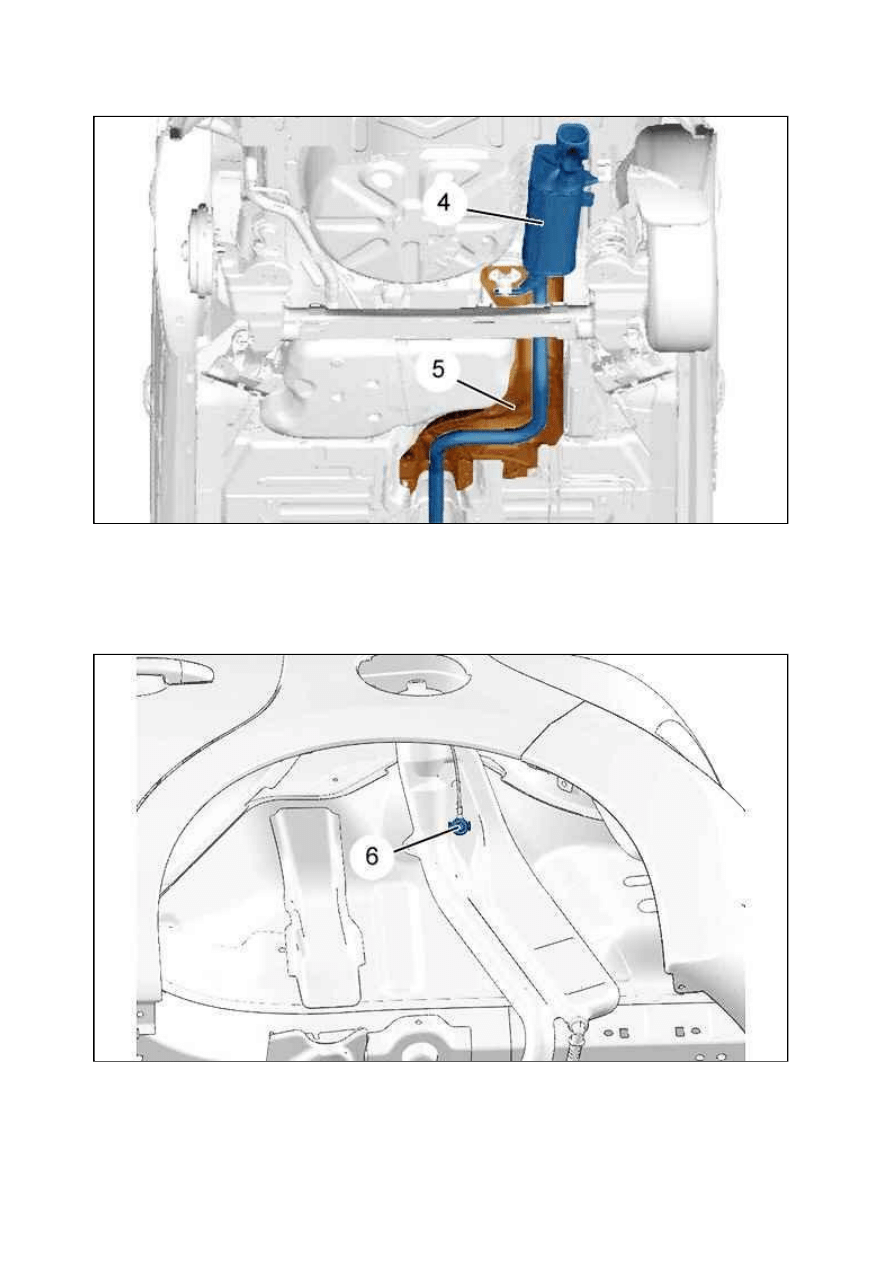

Zdemontowa  mocowania uk adu wydechowego (4).
Odsun  rur  wydechow  na zewn trz pojazdu.
Zdemontowa  os on  termiczn  (5).

Zdemontowa  mocowanie (6) przewodu nape niaj cego zbiornika paliwa.
Odsun  przewód nape niaj cy od otworu nape niania na poziomie b otnika.



Rysunek : C4BP1SJD



Rysunek : C4BP1SKD

Page 3 of 5

207 (A7) - B1HGHTK1 - Demonta  - Monta  : Zbiornik paliwa

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGHTK1&refaff=B1HGHTK1

background image

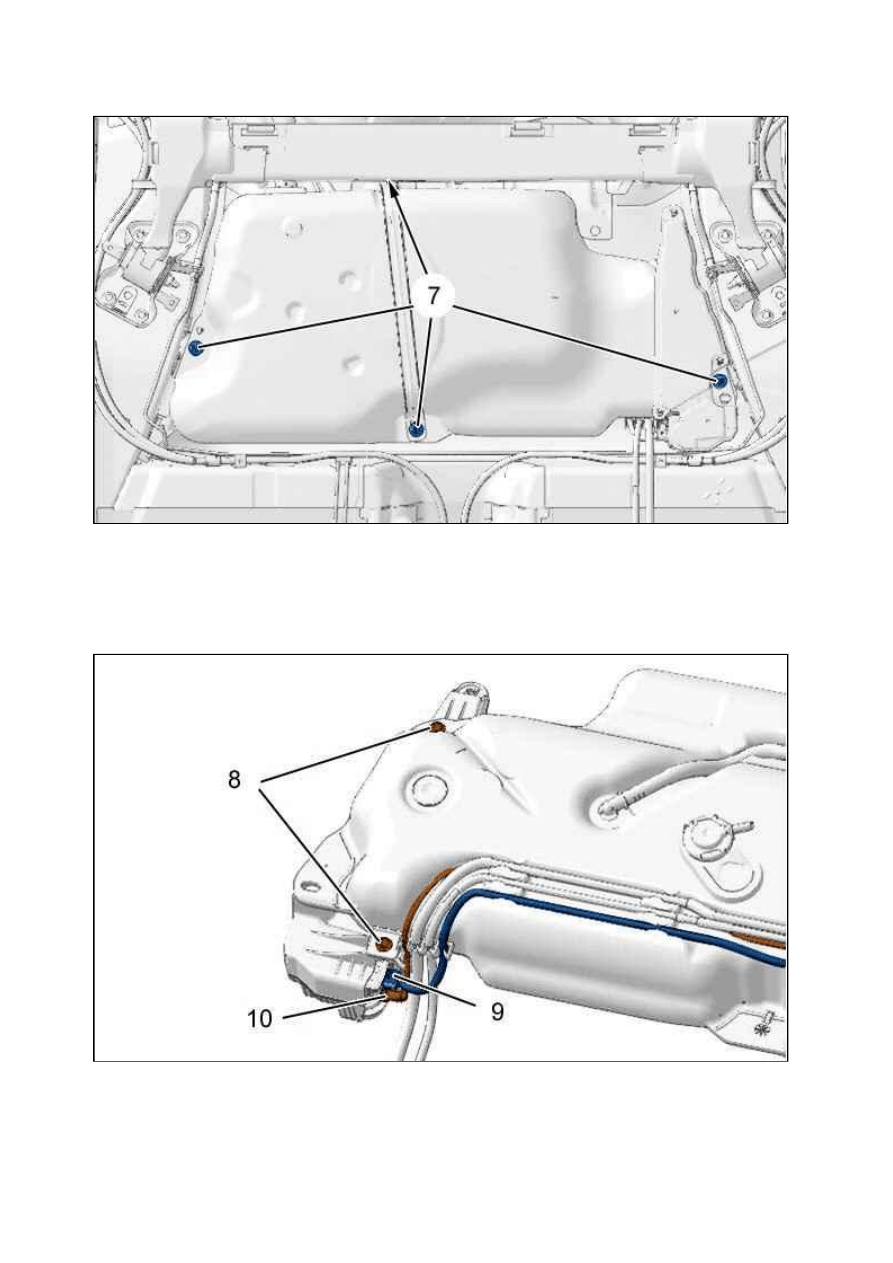

Umie ci  stojak - kozio ek pod zbiornikiem.
Zdemontowa  mocowania (7) zbiornika paliwa .
Obni

 lekko zbiornik paliwa .

Zdemontowa  mocowania (8) zbiornika dodatku do paliwa .
Roz czy  :

cze (9)



Rysunek : B1HP2CCD



Rysunek : B1HP2CDD

Page 4 of 5

207 (A7) - B1HGHTK1 - Demonta  - Monta  : Zbiornik paliwa

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGHTK1&refaff=B1HGHTK1

background image

Przewód (10) ; Za pomoc  przyrz dów [1] zatka

Wypi  przewody zbiornika paliwa .

3. Monta

Za

 zbiornik.

Pod czy  :

Przewód ( 10)

cze (9)

Zamontowa  :

Zbiornik dodatku do paliwa
Zbiornik paliwowa
Mocowanie (6) przewodu nape niaj cego zbiornika paliwa
Os ona termiczna (5)
Uk ad wydechowy (4)

Ogranicznik przechy u

Tylny lewy amortyzator



Tylna lewa spr yna



Tylna lewa os ona przeciwb otna



Tylne lewe ko o

Dokr ci ruby (7) zbiornika paliwa momentem 1,5 ± 0,3 daNm.

Nape ni  zbiornik paliwa.
Uruchomi  na 120 sekund r czn  pomp  zasysaj

 , aby zassa  obieg paliwa.
