DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy


Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89

1/10

Instrukcja techniczna :

F01363PL/00



data modyfikacji :

15/06/2011



data utworzenia : 15

/06/2011




















Spis treści

Strony

1. ZASTOSOWANIE

2. GAMA

3. WYMIARY

3. WYMIARY (ciąg dalszy)

4. PARAMETRY ELEKTRYCZNE

I MECHANICZNE

5. NORMY

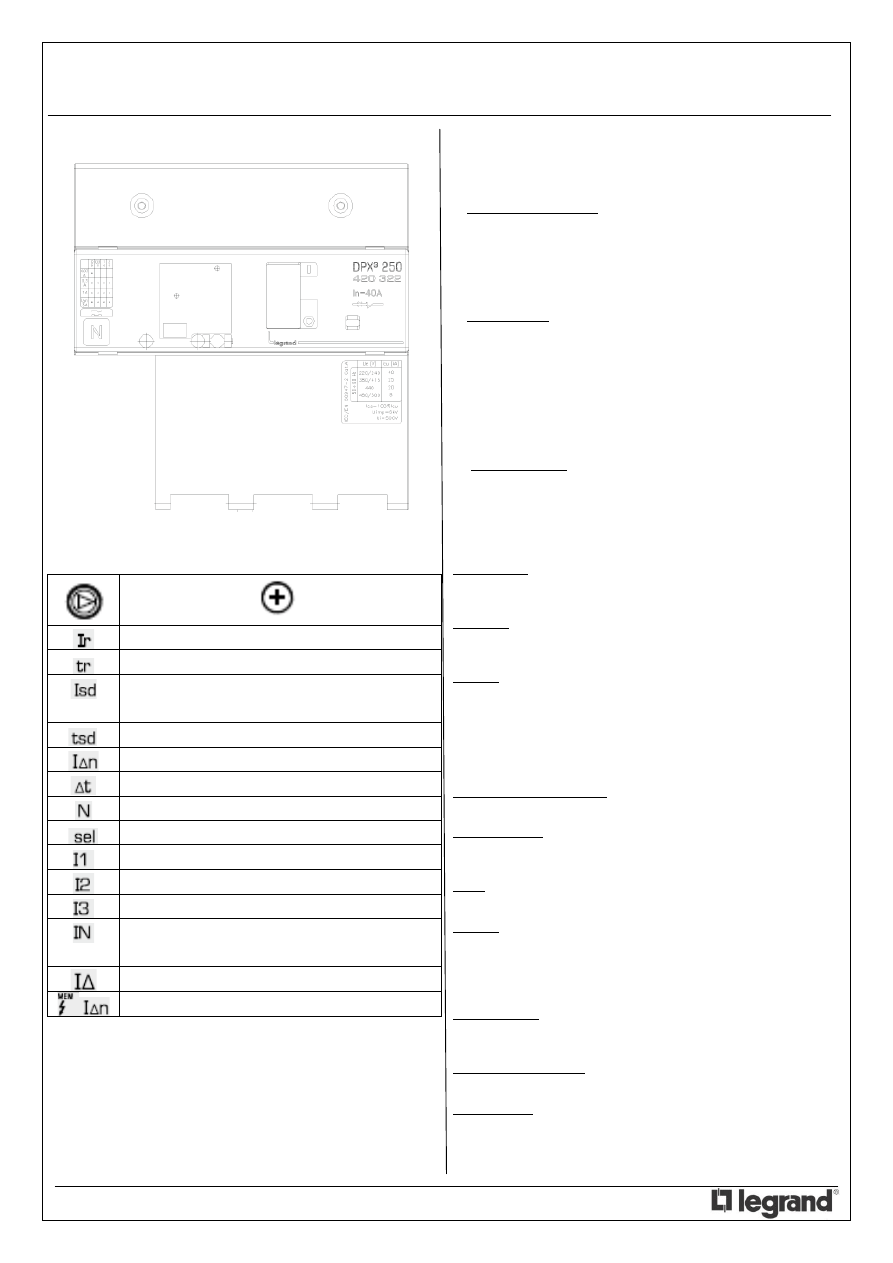

6. OZNACZENIA

7. NASTAWY

8. WYPOSAŻENIE I AKCESORIA DODATKOWE

9. CHARAKTERYSTYKI

1. ZASTOSOWANIE

Wyłączniki  kompaktowe  DPX

3

  oferują  optymalne  rozwiązania

w  zakresie  zabezpieczania  instalacji  w  obiektach  mieszkaniowych,
użyteczności publicznej i przemysłowych.


2. GAMA

DPX

3

z wyzwalaczem elektronicznym i bl. różn.

In

25

36

50

70



4P

4P

4P

4P

40

4203 22

4203 52

4203 82

4206 55

100

4203 25

4203 55

4203 85

4206 57

160

4203 27

4203 57

4203 87

4206 58

250

4203 29

4203 59

4203 89

4206 59


DPX

 z wyzwalaczem elektronicznym, bl. różn.+ pomiar

In

25

36

50

70



4P

4P

4P

4P

40

4204 22

4204 52

4204 82

4206 85

100

4204 25

4204 55

4204 85

4206 87

160

4204 27

4204 57

4204 87

4206 88

250

4204 29

4204 59

4204 89

4206 89











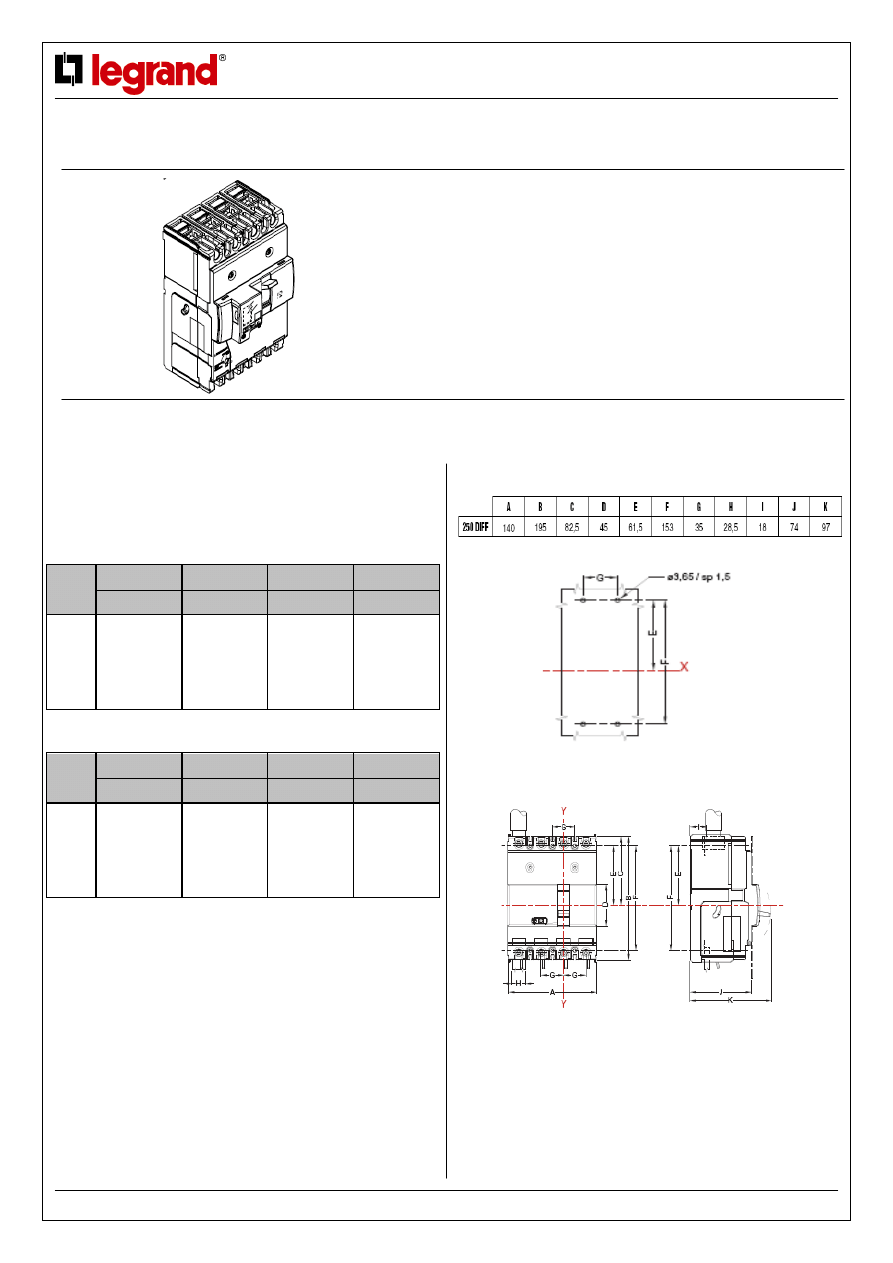

3. WYMIARY

3.1 Wersja stacjonarna



















background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



2/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011














3.2 Wykonanie stacjonarne, przyłącze górne







3.3 Wykonanie stacjonarne, przyłącze tylne











3.4 Wykonanie stacjonarne, napęd silnikowy frontowy




3.5 Wykonanie stacjonarne, napęd silnikowy boczny




3.6 Wykonanie wtykowe











background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



3/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011






4. PARAMTERY ELEKTRYCZNE I MECHANICZNE

4.1 Dane techiczne wyłącznika


Wyłącznik

DPX

3

 250

Prąd znamionowy In (A)

40-250

Napięcie znamionowe izolacji Ui (V)

500

Napięcie znamionowe pracy Ue (V)

500 V (ac)

Napięcie udarowe wytrzymywane U

imp

(kV)

Temperatura otoczenia (°C)

40

Wytrzymałość elektryczna/mechaniczna

8000/20000

Kategoria pracy

Rodzaj wyzwalacza

elektroniczny

+ bl. różn.

Częstotliwość znamionowa (Hz)

50-60

Zakres nastawy wyzwalacza przeciążeniowego

0,4 ÷ 1 I

n



Zakres nastawy wyzwalacza zwarciowego

5 ÷ 10 x I

n




4.2 Zdolność zwarciowa (kA)


Zdolność zwarciowa Icu i Ics AC (kA)



Ue

25 kA  36 kA  50 kA  70 kA


Icu (kA)







220/240V

40

60

80

100

380/415V

25

36

50

70

440V

20

30

40

60

480/500V

10

25

30

40

690V

16

18

20

Ics (%Icu)

100

100

100

100


4.3 Temperatura pracy Ta (°C)

Wpływ zmiany temperatury Ta(°C)

In (A)  -25  -20  -10  -5

10

20

30

40

50

60

70

40

62

59

56

54

53

50

46

43

40

37

34

30

100

156  148  140  136  132  124  116  108  100  92

84

76

160

250  237  224  218  211  198  186  173  160  147  134  122

250

390  370  350  340  330  310  290  270  250  230  210  190


4.4 Straty mocy  (W)

Straty mocy w DPX

250



z wyzw. ele. + bl. różn.



(W)

In (A) ---->

40

1

1

6

6

0

0



  200

250

Przyłącze górne

0,5  3,0

7,7

18,8

Końcówki kablowe

0,5  3,0

7,7

18,8

Zaciski zewnętrzne

0,5  3,0

7,7

18,8

Przedłużki rozszerzające

0,5  3,0

7,7

18,8

Przyłącze tylne

0,5  3,0

7,7

18,8

Wykonanie wtykowe

0,8  5,0  12,8  31,3





4.5 Wysokość


Wysokość (m)



Wysokość (m)

≤2000

3000

4000

DPX³

250

Prąd znamionowy (A)

1 x In  0,96 x In  0,93 x In

Napięcie znamionowe (V)

500

500

400


4.6 Operacje łączeniowe

Operacje łączeniowe

Prąd znamionowy (A)

In=250

Otwarcie (N)

45

Zamknięcie (N)

78

Reset (N)

75


4.7 Pomiar

Prąd

fazowy
i w przewodzie N

I1,I2,I3,IN

Klasa I według IEC 61557-12

uśredniony

Iavg

Klasa I według IEC 61557-12

maksymalny

Imax

Klasa I według IEC 61557-12

niezbalansowanie

%Iavg

Klasa I według IEC 61557-12

Napięcie

międzyfazowe

U12,U23, U31

0.50%

fazowe

V1N,V2N,V3N

0.50%

uśred. międzyfaz.

Uavg

0.50%

uśred. fazowe

Vavg

0.50%

kolejność faz

123,132

0.50%

Częstotliwość

sieć

0.10%

Moc

czynna

Ptot i dla
każdej z faz

Klasa II według IEC 61557-12

bierna

Qtot i dla
każdej z faz

Klasa II według IEC 61557-12

pozorna

Rtot i dla
każdej z faz

Klasa II według IEC 61557-12



Energia

czynna

ostatni reset

Klasa II według IEC 61557-12

bierna

ostatni reset

Klasa II według IEC 61557-12

pozorna

ostatni reset

Klasa II według IEC 61557-12

THD

napięcia

międzyfazowego
i fazowego

Zakres od 1 to 15°

prądu

fazowego

Zakres od 1 to 15°



5. NORMY



IEC 60947-2

EN 60947-2













background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



4/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011






6. OZNACZENIA








7. NASTAWY







0.4 x In  ÷  1 x In



3 – 5 – 10 – 15 –

MEM

3 –

MEM

5 –

MEM

10 –

MEM

15



1.5Ir - 2Ir - 2.5Ir -  3Ir - 4Ir - 5Ir - 6Ir - 7Ir - 8Ir - 9Ir -
10Ir



0-100-200-300-400-500-

i2t =K

0 …. 500



30 mA - 300 mA -  1A - 3A



0 – 300 ms – 1s – 3s



OFF – 50% - 100%



Lo - HI



Wyświetlanie wartości zmierzonej prądu w fazie L1



Wyświetlanie wartości zmierzonej prądu w fazie L2



Wyświetlanie wartości zmierzonej prądu w fazie L3



Wyświetlanie wartości zmierzonej prądu
w przewodzie N



Wyświetlenie wartości zmierzonej IΔ

  Ostatnie zarejestrowane zdarzenie














8. WYPOSAŻENIE I AKCESORIA

8.1 Wyzwalacze

•  Napięciowe (wzrostowe):

12 Vac/dc

ref. 4210 12

24 Vac/dc

ref. 4210 13

48 Vac/dc

ref. 4210 14

110-130 Vac

ref. 4210 15

200-277 Vac

ref. 4210 16

380-480 Vac

ref. 4210 17



•  Podnapięciowe:

12 Vac/dc

ref. 4210 18

24 Vac/dc

ref. 4210 19

48 Vac/dc

ref. 4210 20

110 Vac

ref. 4210 21

200-240 Vac

ref. 4210 22

277 Vac

ref. 4210 23

380-415 Vac

ref. 4210 24

440-480 Vac

ref. 4210 25





•   Styki pomocnicze:

zestaw łączników do styków pomocniczych

          ref. 4210 44

styk alarmowy





                          ref. 4210 11

styki pomocnicze (1 NZ i NO) napędów obrotowych        ref. 4210 10

styki dla wykonania wysuwnego

                          ref. 4210 48



8.2 Napędy obrotowe :

bezpośrednie:

•  kolorystyka czarno-szara

ref. 4210 01

•   kolorystyka czerwono-żółta

ref. 4210 03



pośrednie:

•  kolorystyka czarno-szara

ref. 4210 04

•   kolorystyka czerwono-żółta

ref. 4210 05



Blokady:

•  dla napędów bezpośrednich - ronis

ref. 4210 06

•  dla napędów bezpośrednich - profalux

ref. 4210 07

•  dla napędów pośrednich - ronis

ref. 4210 08



dla napędów pośrednich - profalux

ref. 4210 09


8.3 Akcesoria mechaniczne :

Przegrody międzybiegunowe

•   zestaw 3 przegród międzybiegunowych

ref. 4210 70



Osłony przyłączy

•  dla przyłączy tylnych  250 4P

ref. 4210 53



dla przyłączy górnych  250 4P

ref. 4210 57



Kłódki

•  do blokad w pozycji zamkniętej DPX

3



 ref. 4210 49



Blokada:


płyta mocująca z blokadą DPX

3



 ref. 4210 58



dla wykonania wysuwnego i wtykowego DPX

3



 ref. 4210 59


8.4 Akcesoria łączeniowe :

Przyłącza górne


zestaw przyłączy do przewodów al/cu (4)

linka 1x150mm2, drut 1x120185mm

2



ref. 4210 31



Przedłużki rozszerzające

•   przedłużki dla 4P DPX

3

 250 (4)

ref. 4210 35



Przyłącze tylne


przyłacze tylne płaskie dla 4P DPX

3

 250 (4)

ref. 4210 39



background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



5/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011






8.5 Wykonanie wtykowa

Gniazda

•  gniazdo z przyłączami górnymi/tylnymi  4P DPX

3

 250 ref. 4210 43



Blokady


blokada dla wykonania wtykowego - ronis

ref. 4210 45



blokada dla wykonania wtykowego - profalux

ref. 4210 46



kłódka

ref. 4210 47





8.6 Napęd silnikowy



napęd silnikowy boczny

24-230 Vac - 24-230 Vdc

                          ref. 4210 60



napęd silnikowy frontowy

24-230 Vac - 24-230 Vdc

                          ref. 4210 61



Blokady dla napędu frontowego:


blokada napędu frontowego - ronis

ref. 4210 62



blokada napędu frontowego - profalux

ref. 4210 63



kłódka dla napędu frontowego

ref. 4210 64



Zamki do wersji bocznej:


blokada napędu bocznego - ronis

ref. 4210 65



blokada napędu bocznego - profalux

ref. 4210 66



kłódka dla napędu bocznego

ref. 4210 67



Szyna DIN:

szyna DIN do napędu silnikowego DPX

3

 250

ref. 4210 69





8.7 Płyta do montażu na szynie DIN

 płyta dla DPX

3

 250 4P+bl. różn. do montażu

na szynie DIN

                                                          ref. 4210 74



8.8 Moduł komunikacyjny

moduł komunikacyjny (Modbus)



         ref. 4210 75



8.9 Zasilanie




Bateria litowa CR1616 3V  x 2;



Minimalny prąd zasilania karty elektronicznej: 0.2 x I

n





zasilanie pomocnicze (24 V ac/dc) dla modułu nr ref. 4210 75















background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



6/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011

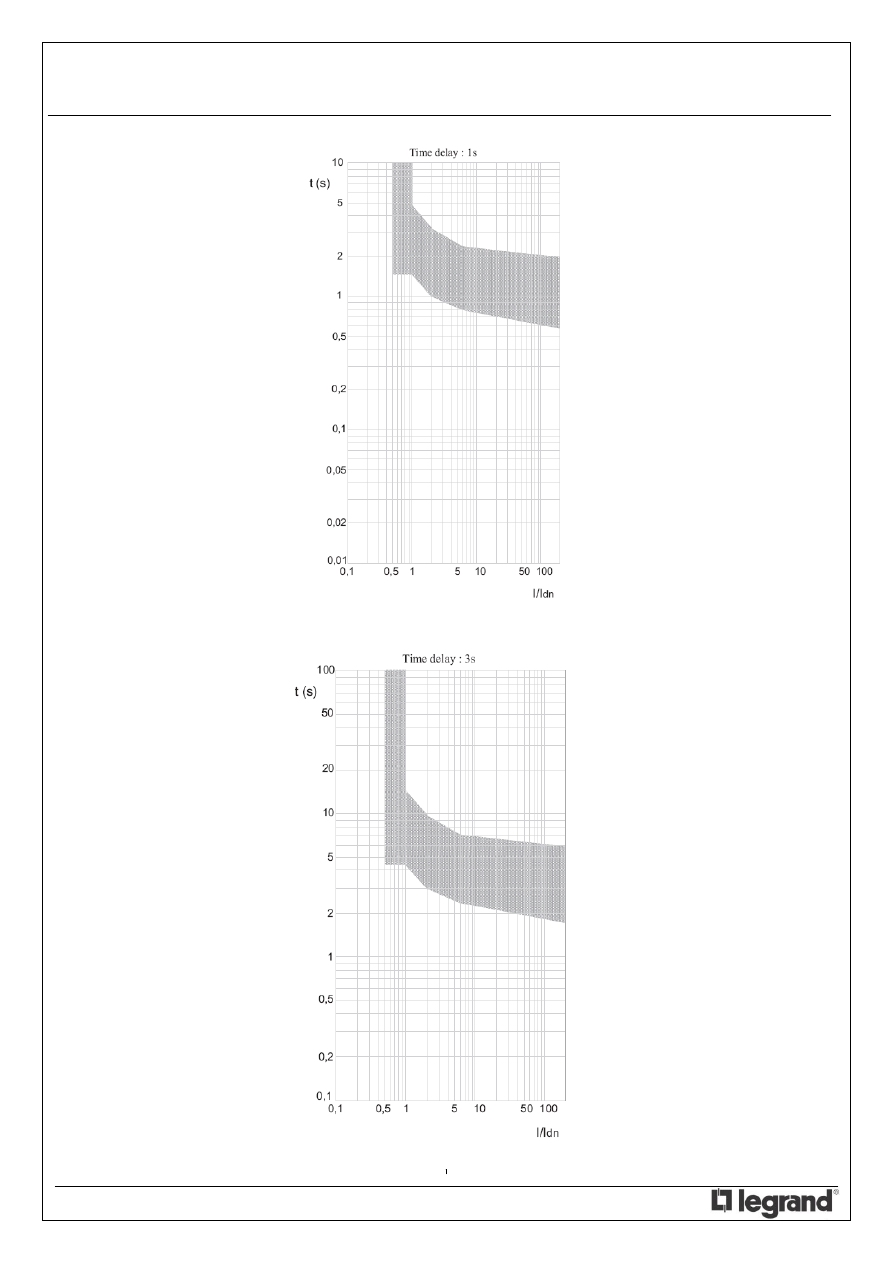

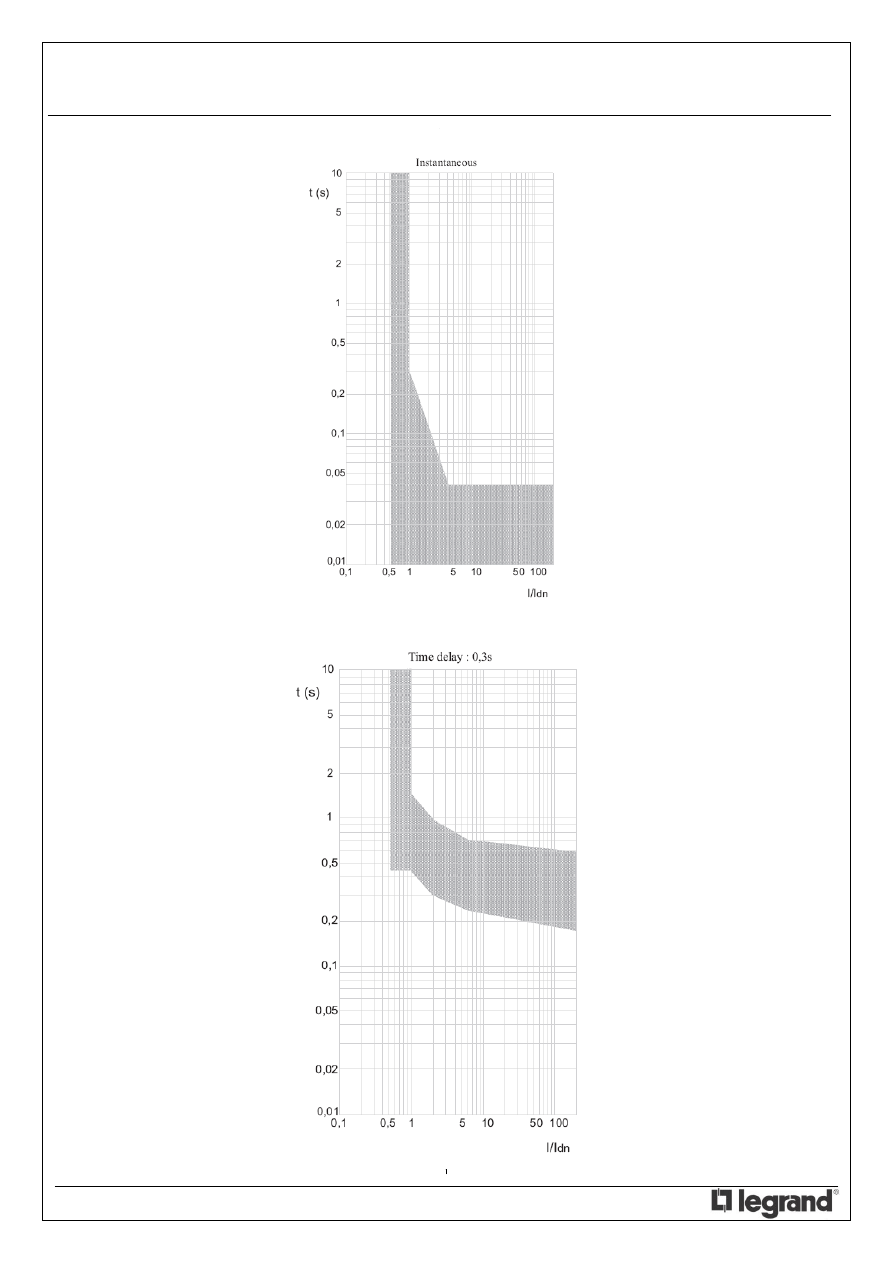

9. CHARAKTERYSTYKI

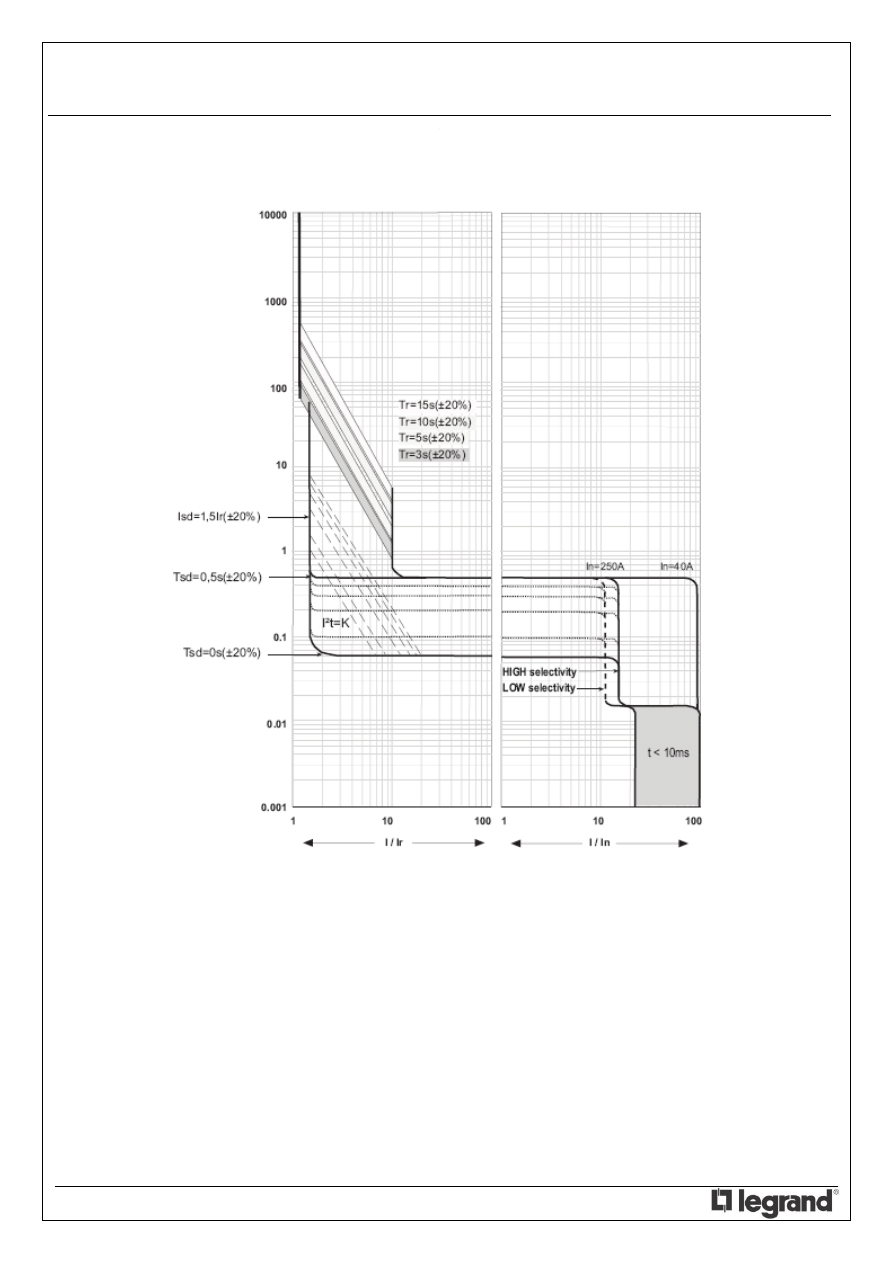

9.1 CHARAKTERYSTYKA CZASOWO-PRĄDOWA





t = czas
I = prąd znamionowy
I

r

 = prąd nastawiony wyzwalacza termicznego

krzywa 1



= strefa wyłączania wyzwalacza termicznego ze stanu zimnego

krzywa 2



= strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego



background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



7/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011

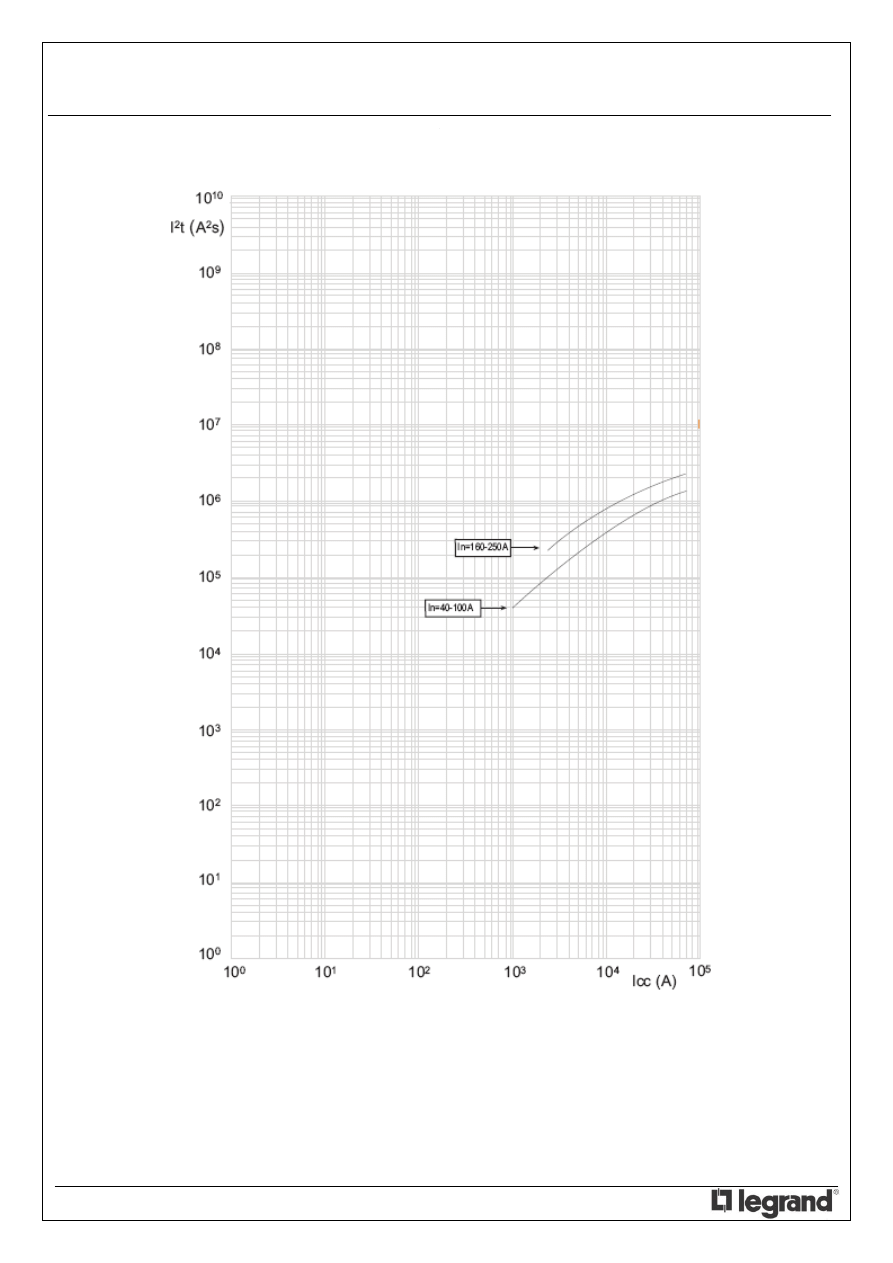

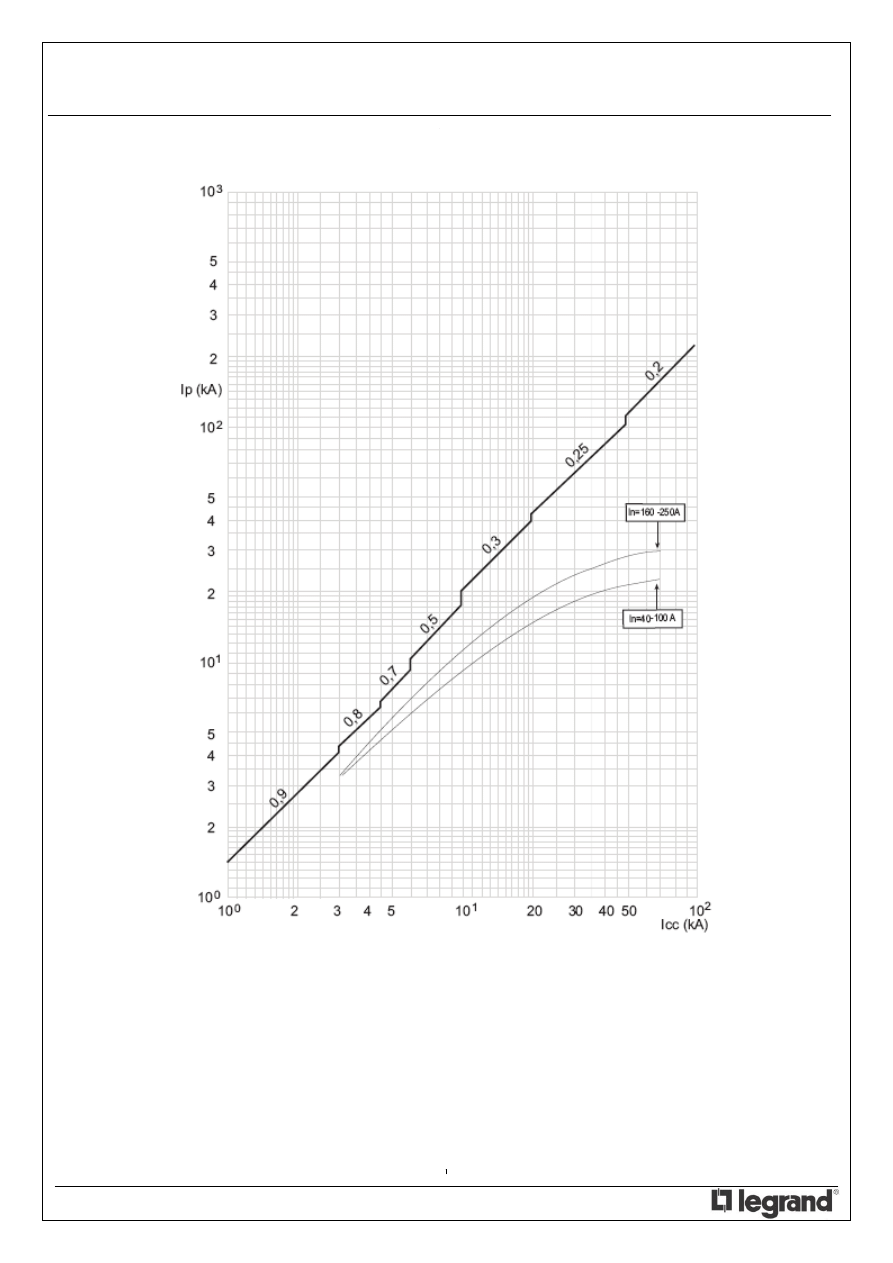

9.2 Charakterystyka energetyczna





I

cc

 = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A]

I

2

t = energia cieplna ograniczona [A

2

s]

background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



8/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011




























































9.3 Charakterystyka prądu ograniczonego




I

cc

 = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [kA]

I

P

 = wartość maks. w szczycie [kA]

krzywa 1 = prąd szczytowy ograniczony, zwarcie rzeczywiste
krzywa   2 = prąd szczytowy nieograniczony (maks.) powiązany ze współczynnikiem mocy (0,15 do 0,9)

background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



9/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011

























































9.4.1 Charakterystyka czasowo-prądowa bloku różnicowoprądowego, bezzwłocznego





9.4.2

Charakterystyka czasowo-prądowa bloku różnicowoprądowego

, zwłoka = 0.3 s



background image





DPX

3

 250 z wyzwlaczem elektronicznym

+ bl. różnicowoprądowy



Numery ref.:  4203 22/25/27/29/52/55/57/59/82/85/87/89;

     4206 55/57/58/59/85/87/88/89;
     4204 22/25/27/29/52/55/57/59/82/85/87/89



10/10

Instrukcja techniczna :

F01363PL/00



Uaktualniono :

15/06/2011

    Utworzono : 15

/06/2011

















9.4.3 Charakterystyka czasowo-prądowa bloku różnicowoprądowego, zwłoka = 1 s





9.4.4 Charakterystyka czasowo-prądowa bloku różnicowoprądowego, zwłoka = 3 s
