POLECENIE   Aksonometria prostokątna

1. Wykonaj konstrukcję skróceń wraz z opisem.
2. Wykreśl aksonometrię bryły.
3. Określ widoczność.

ZAGADNIENIE

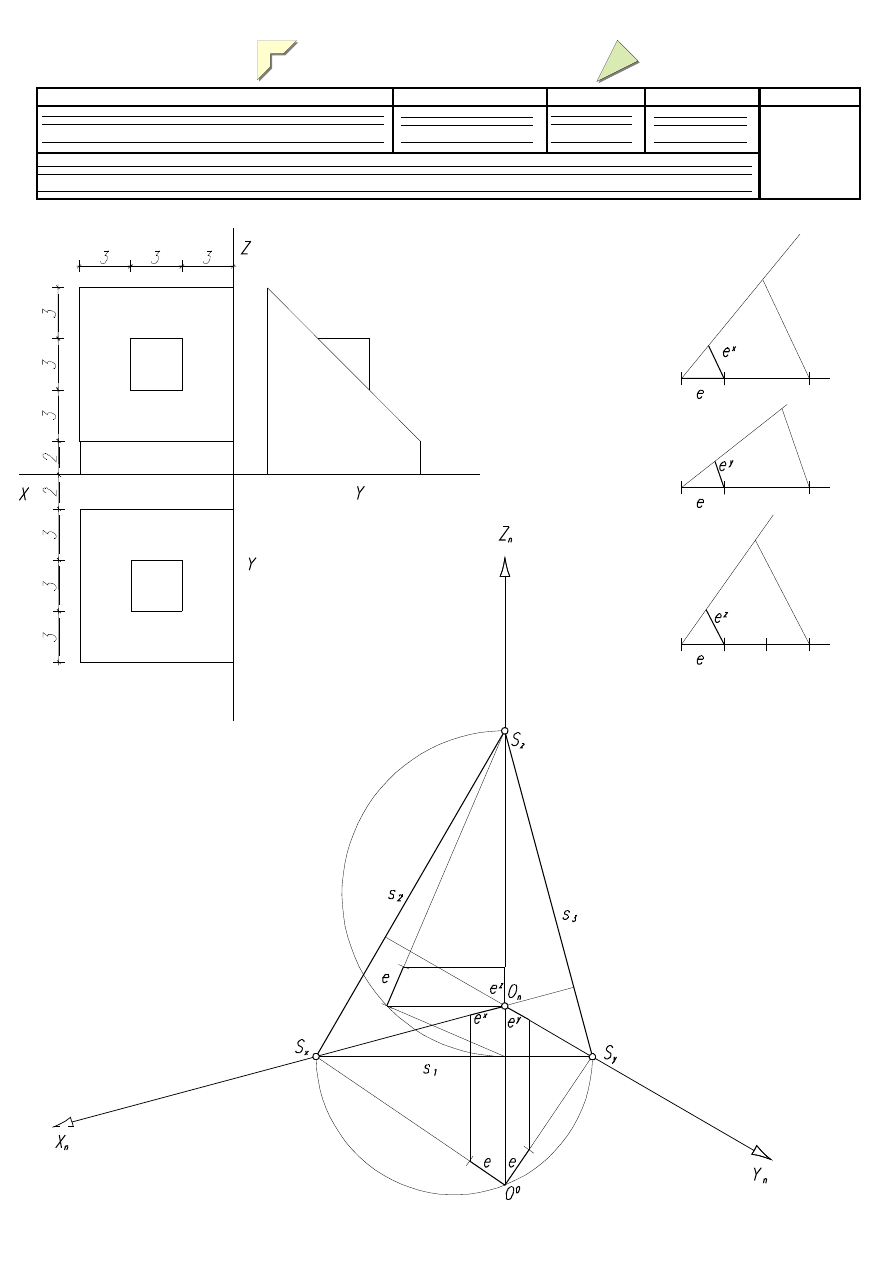

Konstrukcja skróceń  na poszczególnych osiach (rys. 1)

ZADANIA

1. W izomerii wykreśl prostą przechodzącą przez punkty A(1,4,0) i B(4,2,4).

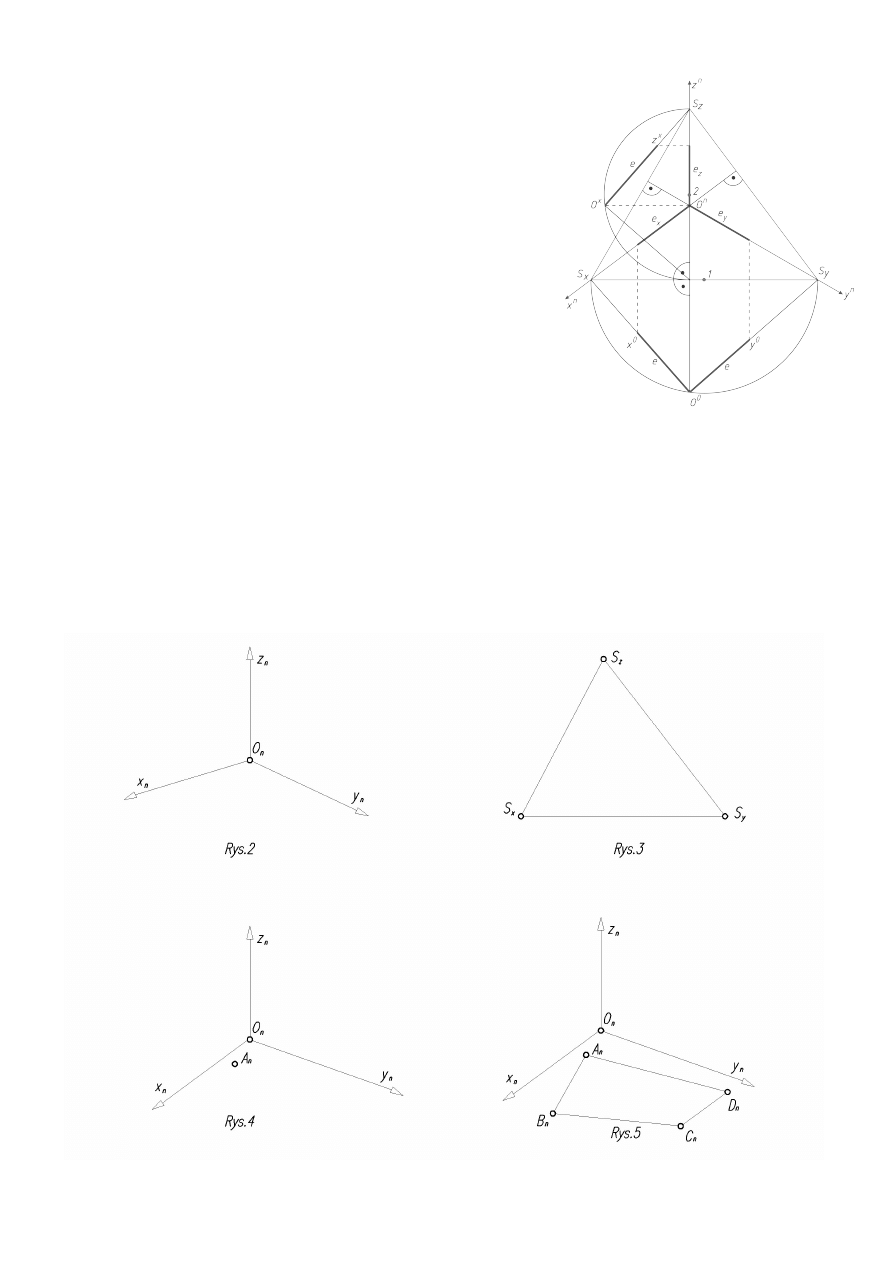

2. Dla danych osi wykreśl aksonometrię prostokątną punktu A(2,4,6) – rys. 2.
3. Narysuj aksonometrię prostokątną punktu A(2,2,4) – rys. 3.
4. W aksonometrii prostokątnej wykreśl prostokąt o długości boków 3 i 4 cm znajdujący się na rzutni

poziomej. Punkt A jest narożem, boki są równoległe do osi x i y. Wybierz jedno z rozwiązań – rys. 4.

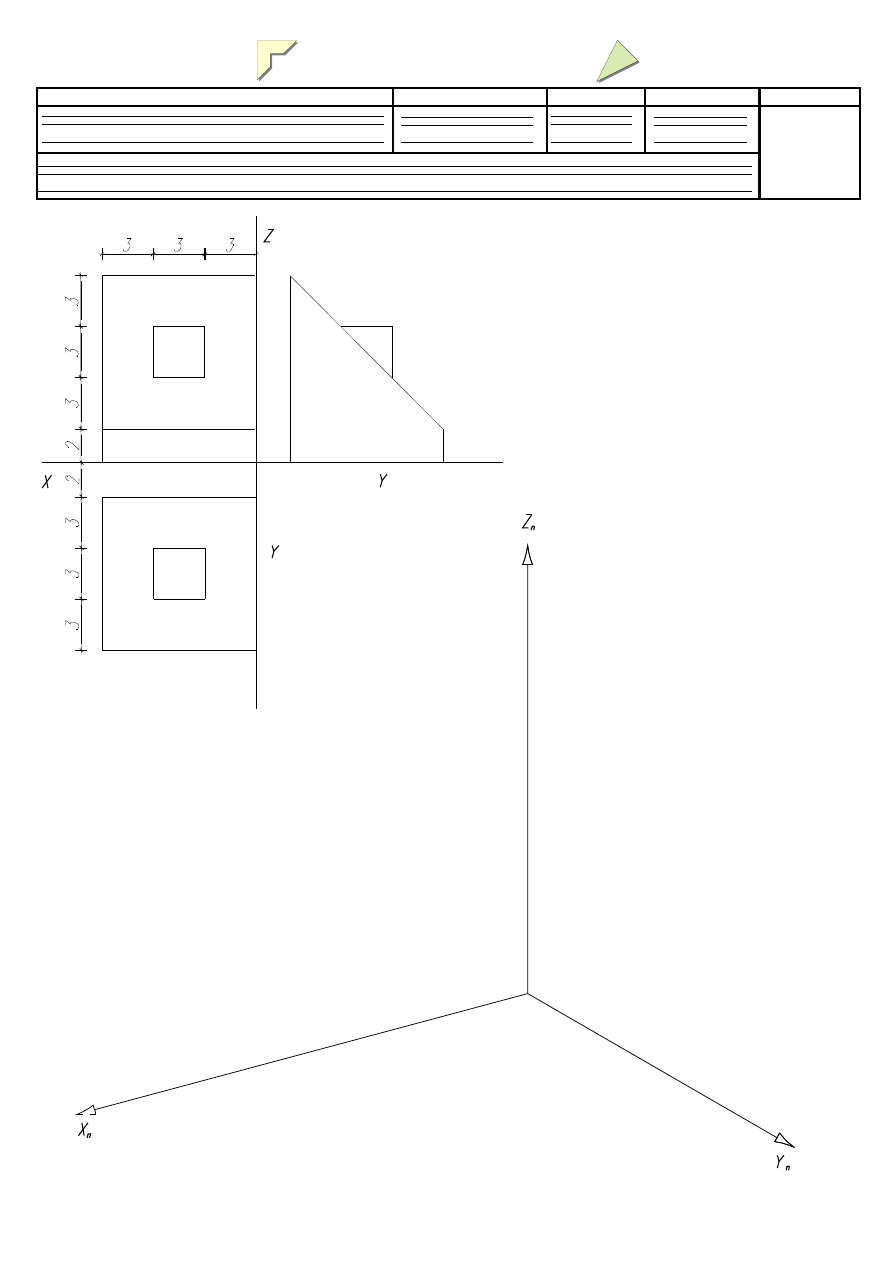

5. W aksonometrii prostokątnej wykreśl graniastosłup prosty o podstawie ABCD znajdującej się na

rzutni poziomej i wysokości 5 cm – rys. 5

...............................................................
