założenia

n

napięcie zasilania centrali +/- 48 V DC,

n

czas podtrzymania po zaniku sieci: 4 godziny,

n

instalacja 5 szaf centrali firmy „KAPSCH”,

n

pobór prądu przez pojedynczą szafę: 32 A,

n

w  sąsiednim  pomieszczeniu  jest  zainstalowana  RGnn
3 x 230/400 V AC,

n

impedancja obwodu zwarciowego w RGnn wynosi odpo-
wiednio:
a) dla zwarć jednofazowych Zk1 = 0,21 W,
b) dla zwarć trójfazowych Zk3 = 0,16 W,

n

pomieszczenie  centrali  wyposażone  jest  w  podłogę  te-
chnologiczną, umożliwiającą układanie kabli i przewodów
poniżej poziomu posadowienia urządzeń.

opis techniczny

1. W  pomieszczeniu  centrali  należy  zainstalować  siłownię

telekomunikacyjną (STK) typu CS500 15000 W +/-48 V
DC produkcji firmy BPS.

2. STK należy ustawić na stojaku technicznym dostarczanym

przez producenta siłowni.

3. Z RGnn należy wyprowadzić kabel YKYżo 5 x 6, układany

pod podłogą technologiczną. Kabel ten należy wprowadzić

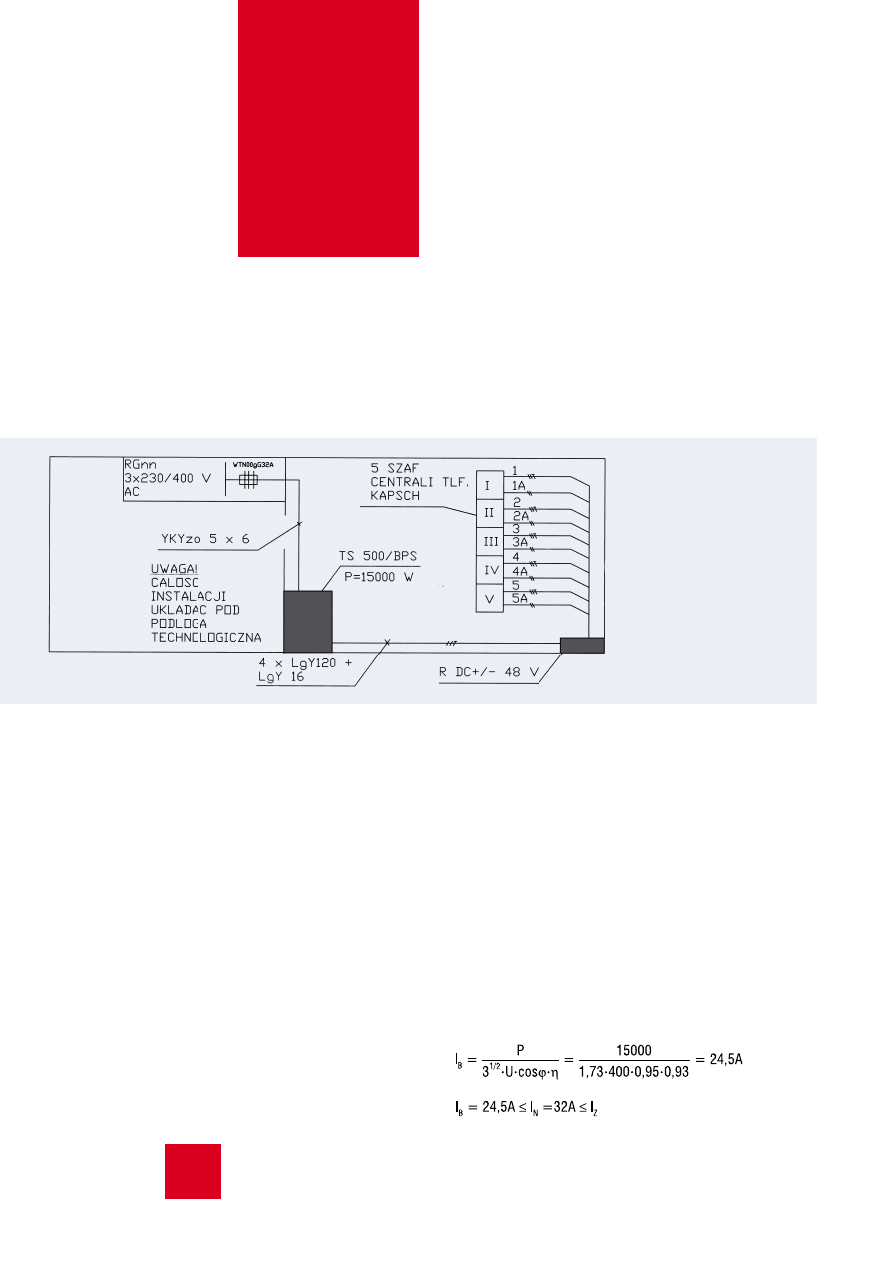

na zaciski AC STK. Plan instalacji przedstawia rysunek 1.

4. Z STK należy wyprowadzić przewody 4 x LgY 120 + LgYżo

16 zasilające rozdzielnicę stałoprądową RDC +/-48 V.

5. Z  RDC  do  każdej  szafy  centrali  zasilanej  w  układzie

redundantnym należy wyprowadzić przewody 2 (2xLgY25)
+  LgYżo  16.  Wszystkie  przewody  należy  układać  pod
podłogą technologiczną w korytkach kablowych ułożonych
na posadzce. Schemat zasilania przedstawia rysunek 2.

obliczenia

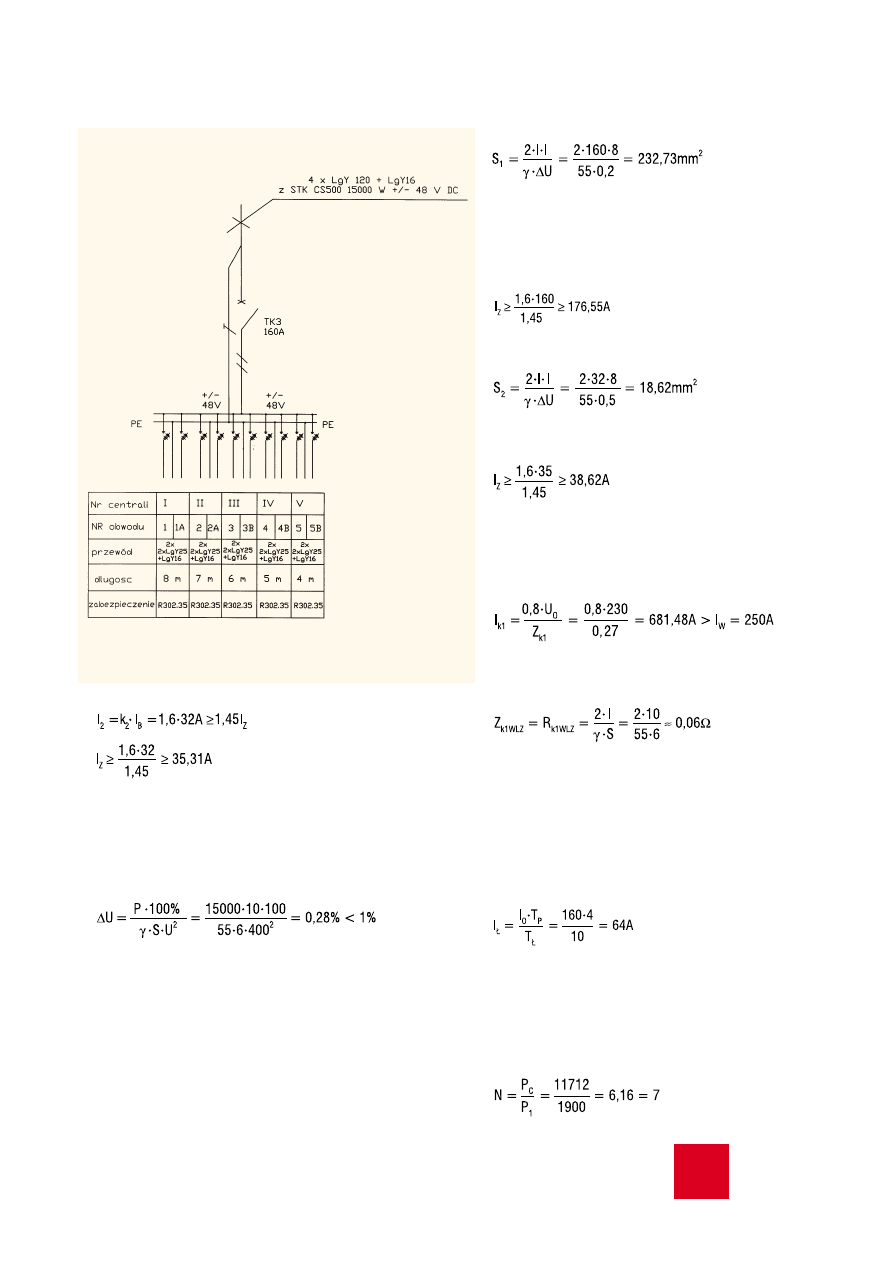

1. Dobór przewodu zasilającego STK:

n

na długotrwałą obciążalność prądową:

mgr inż. Julian Wiatr

Rys. 1 Plan instalacji

projekt

zasilania centrali telefonicznej

3

1/2003

www.elektro.info.pl

Warunek  spełnia  kabel  YKYżo  5  x  6,  dla  którego
I

z

= 0,9

•

41 = 36,9 A.

n

na warunki zwarciowe:

S

≥≥ 1/k (I

2

t )

1/2

= 1/115 (8300)

1/2

= 0,79 mm

2

Warunek spełniony.

n

na spadek napięcia:

Warunek spełniony.

2. Dobór  przewodów  w  obwodach  stałoprądowych:

Zgodnie z PN/96/T 83102 dopuszczalny spadek napięcia
liczony od zacisków baterii STK do zacisków wejściowych
centrali nie może przekraczać wartości 1,2 V. Firma BPS
gwarantuje, że spadek napięcia między zaciskami baterii
a wyjściowymi zaciskami STK nie przekracza wartości 0,5
V.  Przyjmując  zatem  koncepcję  zasilania  obwodów

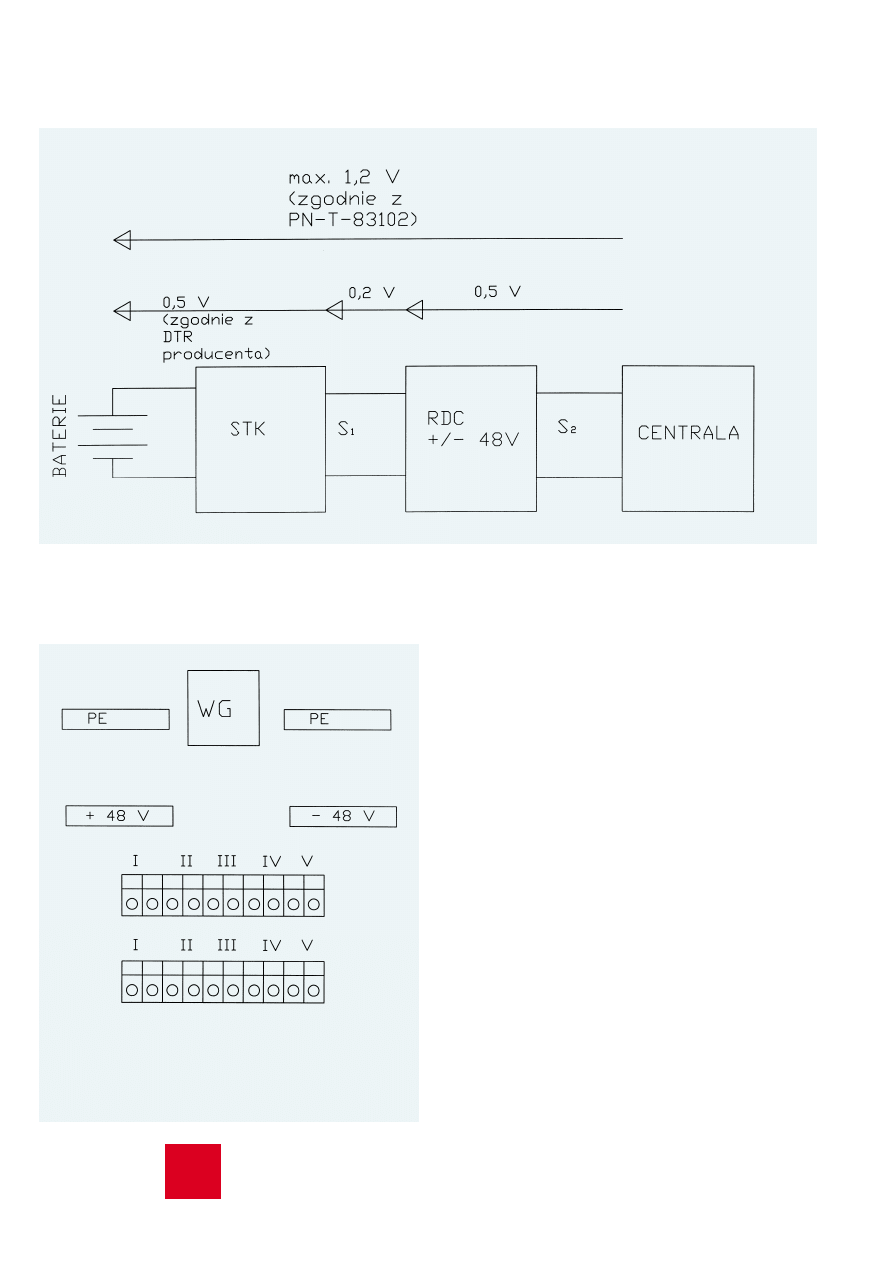

stałoprądowych  przedstawioną  na  rysunku  3,    przekroje
poszczególnych przewodów wyniosą:

S

1

≥≥ 1/k (I

2

t )

1/2

= 1/115 (185000)

1/2

≥≥ 3,74 mm

2

I

B

= 160 A

≤≤ I

N

= 160 A

≤≤ I

Z

I

2

= k

2

•

I

B

= 1,6

•

160

≥≥ I

Z

Warunki  spełnia  przewód  2  x  LgY120,  dla  którego
I

z

= 0,9

•

0,75

•

(2

•

188) = 253,8 A.

I

B

= 32 A

≤≤ I

N

= 35 A

≤≤ I

Z

I

2

= k

2

•

I

B

= 1,6

•

35

≥≥ I

Z

Warunek  spełnia  przewód  LgY25,  dla  którego
I

z

= 0,9

•

0,7

•

73 = 45,99 A.

S

2

≥≥ 1/k (I

2

t )

1/2

= 1/115 (10000)

1/2

= 0,87 mm

2

.

3. Sprawdzenie warunku samoczynnego wyłączenia w ob-

wodzie AC.

dla czasu t = 0,4 s
Gdzie:
Z

k1

= 0,21 +Z

k1WLZ

= 0,21 + 0,06 = 0,27

ΩΩ

Warunek spełniony.

4. Dobór liczby zasilaczy SMPS48 V DC 1900 W do STK CS 500:

P

1

= 1900 W - moc pojedynczego zasilacza SMPS,

I

o

=  5

•

32  =160  A  –  całkowity  prąd  pobierany  przez

centralę,
T

p

=  4  h  -  czas  podtrzymania  zasilania  przy  pracy

bateryjnej,
T

Ł

=10 h - czas ładowania baterii

P = P

C

+ P

ŁB

= 160

•

54 +64

•

48 = 11712 W,

P

C

= I

o

•

U

N

= 160

•

54  = 8640 - moc zapotrzebowana

przez centralę,
U

N

= 48V DC – napięcie znamionowe STK

(zgodnie z PN-T - 83102),
U

N

= (40,5 – 57) V DC

P

ŁB

= 64

•

48 = 3072 W – moc ładowania baterii,

– liczba modułów.

– prąd ładowania baterii

Rys. 2 Schemat zasilania

4

www.elektro.info.pl

1/2003

Ze  względów  niezawodności  zasilania,  zgodnie  z  regułą
n +1, należy przyjąć:
N’ = N + 1 = 7 +1 = 8 modułów.

uwagi końcowe

1. Dodatkowa  ochrona  przeciwporażeniowa  –  samoczynne

wyłączenie u układzie TN-S.

2. Obok  STK  należy  zainstalować  szynę  wyrównania

potencjałów, z którą należy połączyć za pomocą przewodu
LgYżo  16,  wszystkie  dostępne  obce  części  przewodzące
w pomieszczeniu centrali.

3. Po  wykonaniu  instalacji  należy  wykonać  następujące

pomiary:

– skuteczności samoczynnego wyłączenia,
– rezystancji izolacji kabla i przewodów,
– wartości napięć zasilających,
– ciągłości przewodów ochronnych.

4. Instalację i uruchomienie STK CS500 należy zlecić firmie,

BPS WARSZAWA.

zestawienie ważniejszych
materiałów

1. Kabel YKYżo 5 x 6 – 10 m.
2. Przewód LgY120 – 32 m.
3. Przewód LgYżo16 – 32 m.
4. Przewód LgY25 – 70 m.
5. Rozłącznik bezpiecznikowy R302.35 – 10 szt.
6. Rozłącznik TK3 - 160 prod. Schrack – 1 szt.
7. Siłownia telekomunikacyjna CS500 15000 W

wyposażona w 8 modułów zasilaczy
SMPS1900 W – 1 kpl.

8. Pozostałe drobne materiały – wg. potrzeb.

Rys. 3 Dopuszczalne spadki napięć

Rys. 4 Schemat montażowy RDC +/- 48 V
