REGULACJA : UKŁAD ZMIANY BIEGÓW

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

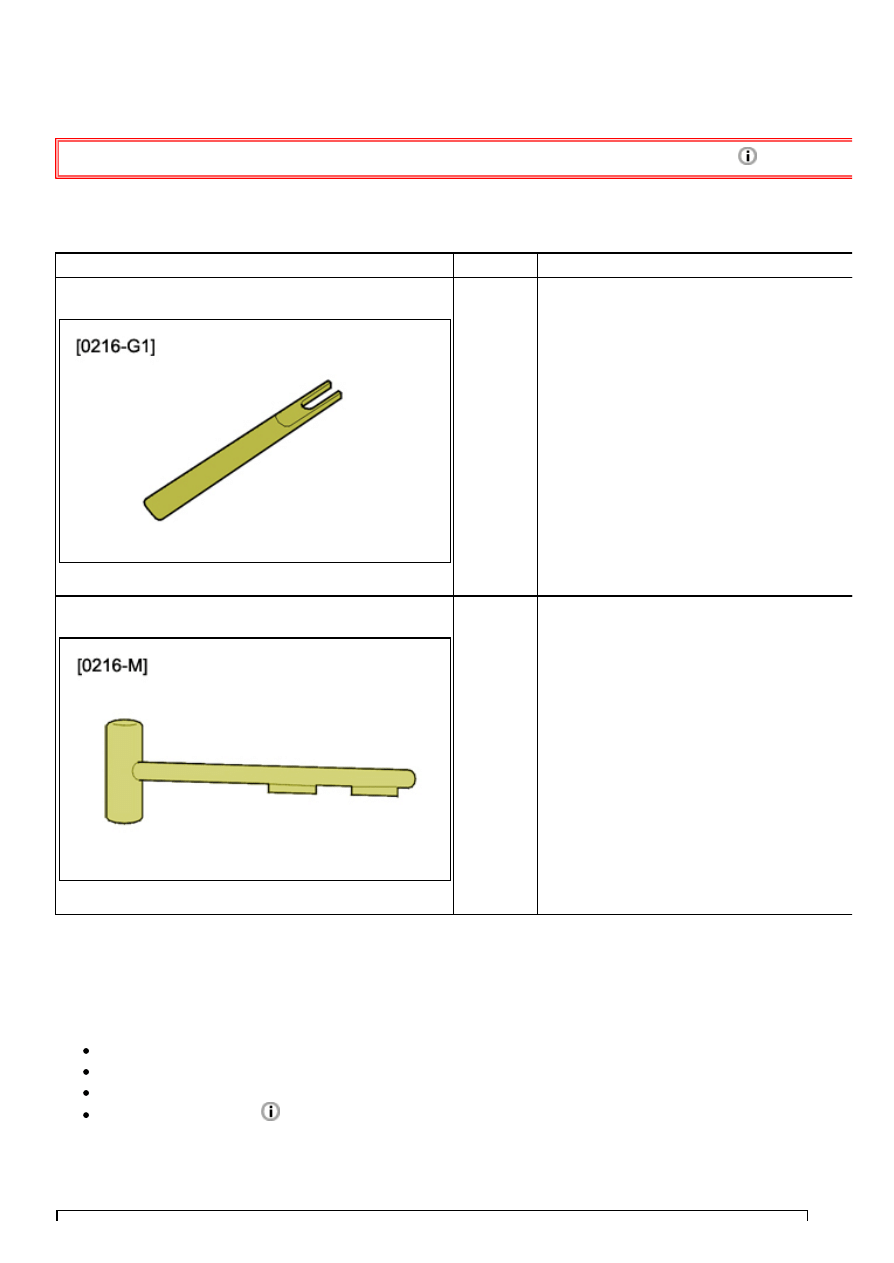

1. Przyrządy

przyrząd

Oznaczenie Oznaczenie

Rysunek : E5AF02ST

[0216-G1] Narzędzie do rozłączania przegubów kulistych

Ø 10 mm

Rysunek : E5AF02TT

[0216-M]

Przyrząd do blokowania sterowania zmianą
biegów

2. Naprawa

Odłączyć akumulator .
Odłączyć złącze przepływomierza powietrza.
Zdemontować :

Moduł filtra powietrza
Przepływomierz powietrza
Przewód wlotu powietrza

Konsola środkowa

Wypiąć linki sterowania wyborem i zmianą biegów ; Za pomocą narzędzia [0216-G1].

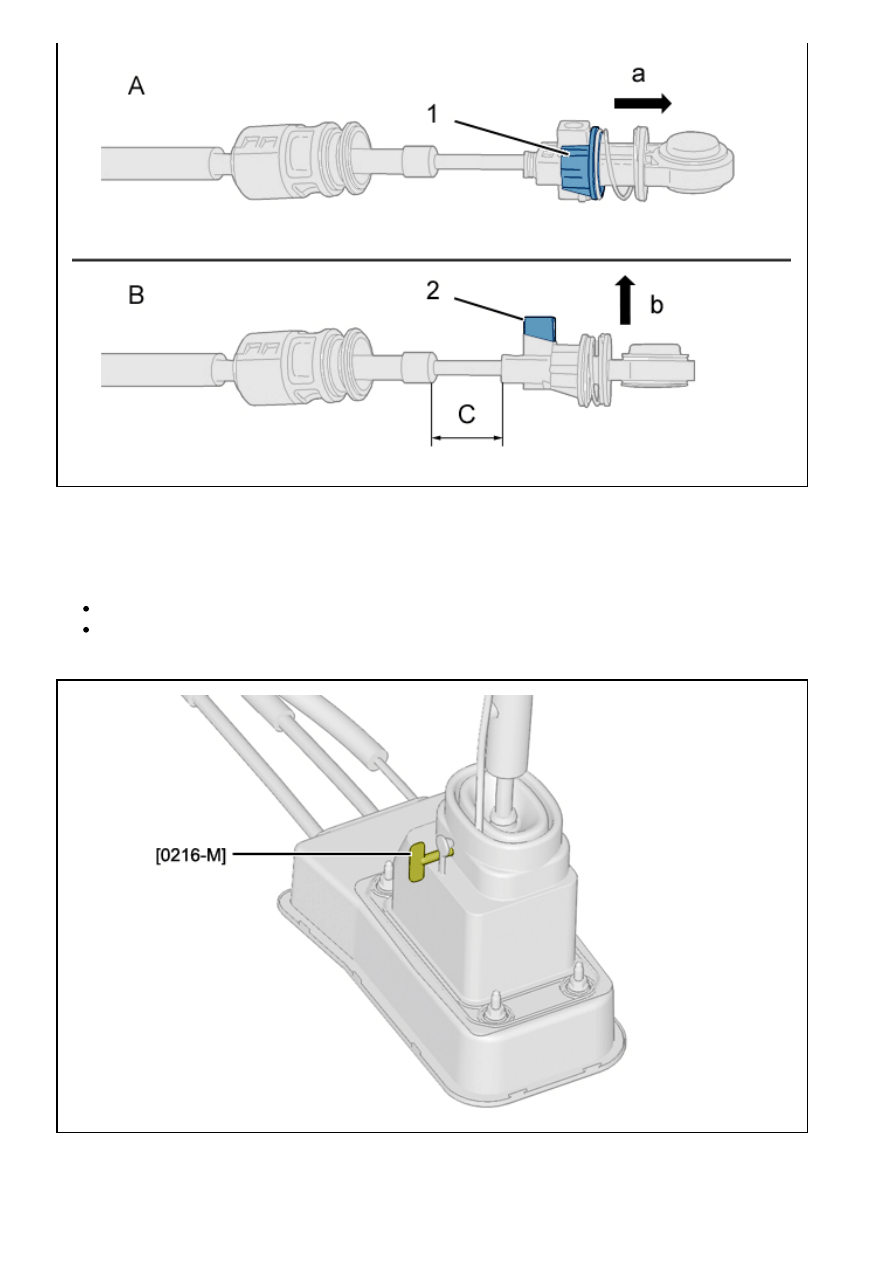

Rysunek : B2CM0MCD

"A" : Położenie zaryglowane.
"B" : Położenie odryglowane (Wymiar "C" zmienny ).
Wykonać jednocześnie następujące operacje :

Przemieścić siłownik (1) ; Według "a"
Pociągnąć klucz blokady (2) ; Według "b"

Rysunek : B2CF04BD

Zablokować dźwignię zmiany biegów w martwym położeniu ; Za pomocą narzędzia [0216-M].
Zablokować ograniczniki pancerza na wsporniku linki sterowania wyborem i zmianą biegów .

Podłączyć linki sterowania wyboru i zmiany biegów .
Zablokować długość linek sterowania wyboru i zmiany biegów, naciskając na klucz blokujący [2] (W położeniu dla "A"

UWAGA : Sprawdzić prawidłowe umieszczenie przegubów oraz zablokowanie.

Sprawdzić włączenie biegów.
Zamontować :

Konsola środkowa

Przewód wlotu powietrza
Przepływomierz powietrza
Moduł filtra powietrza

Podłączyć złącze przepływomierza powietrza.
Podłączyć akumulator.

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.
