Podkręcanie karty graficznej i Vmody & BIOSy

Jeśli lubisz się odprężać przy grach a twoja karta graficzna ma już czasy świetności za sobą
ten poradnik jest właśnie dla ciebie. Stosując się do poniższych wskazówek możesz za darmo
zmusić swoją kartę graficzną do działania z parametrami dużo wyższymi niż standardowe
przez co może ona osiągnąć wydajność modeli o paręset złotych droższych.

Przed rozpoczęciem OC grafiki warto zaopatrzyć się w kilka programów:
- 3DMark

(lub jego inną aktualna wersje)

- Ati Tool,

Riva Tuner

, lub innego programu do OC jest ich naprawdę bardzo dużo.

Warto zadbać też o odpowiednie chłodzenie naszej karty (chyba że planujemy delikatne OC)
oraz odpowiedni zasilacz.

Poradnik podzielony został na dwie części

I. Podnoszenie zegarów
II. Odblokowywanie potoków/vertexów

ADI Przetaktowywanie przy pomocy Riva Tunera

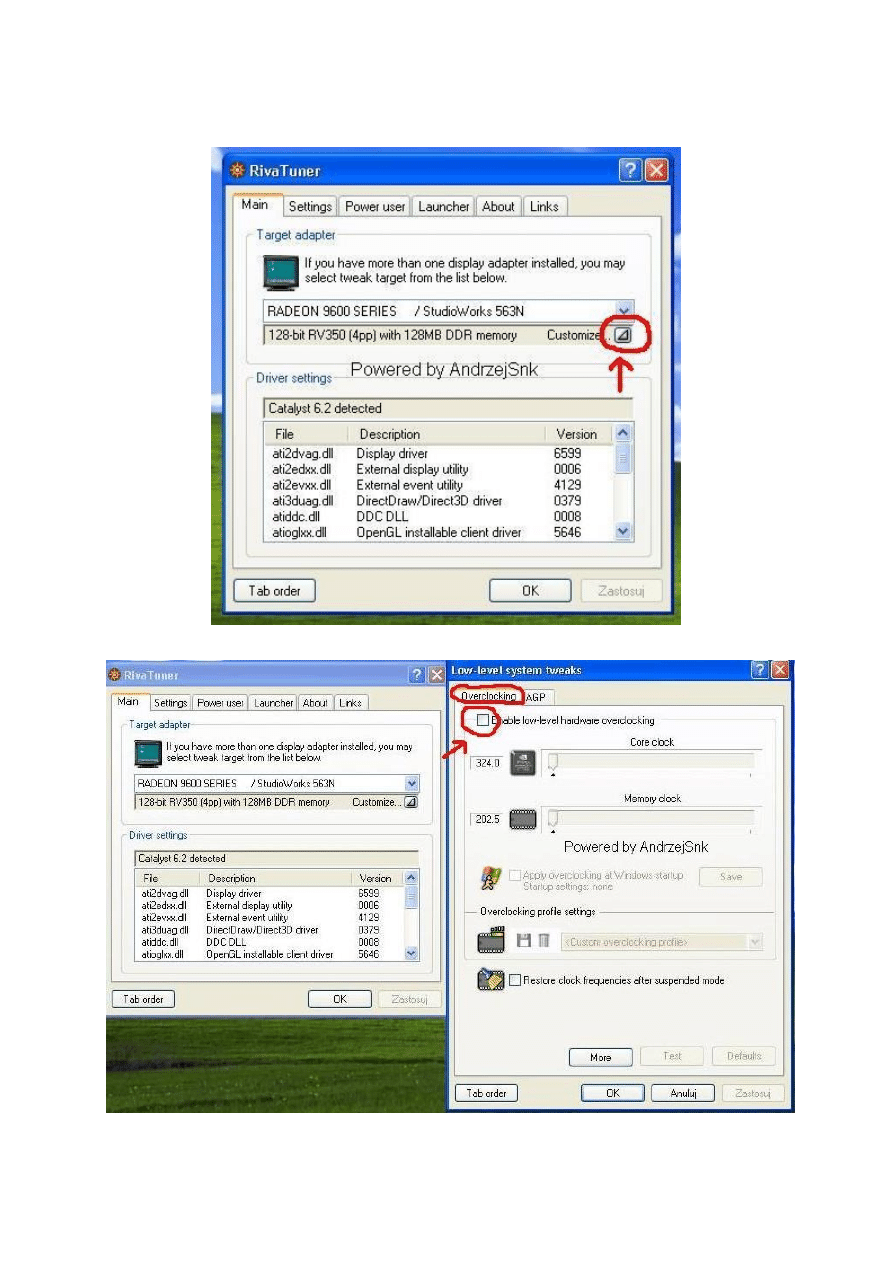

Na  początku  instalujemy  i  uruchamiamy  program.  W  zakładce  MAIN  szukamy  opcji  Low
level sytem setings (zobaczymy ja klikając na trójkącik). Następnie zaznaczamy opcje Enable

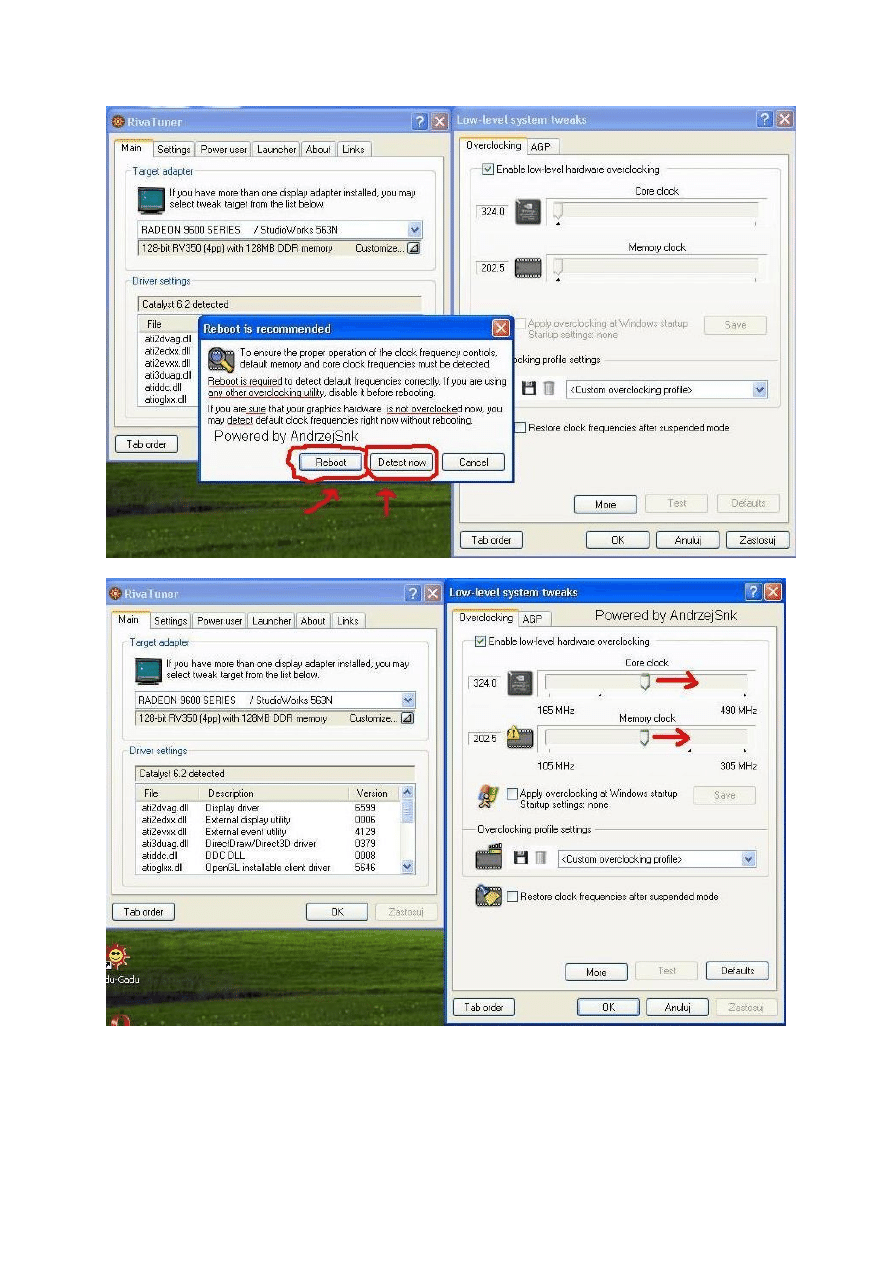

Low level system hardware oc, powinno wyskoczyć okienko z trzema opcjami do wyboru:
rebot - naciskamy wtedy gdy nasza karta graficzna jest podkręcona, detect now kiedy nie jest
i cancel nie powodujący żadnych zmian. Teraz mamy możliwość przesuwania suwaków. OC
zaczynamy  od  rdzenia  podnosimy  taktowanie  o  10MHz  i  naciskamy  na  przycisk  test.

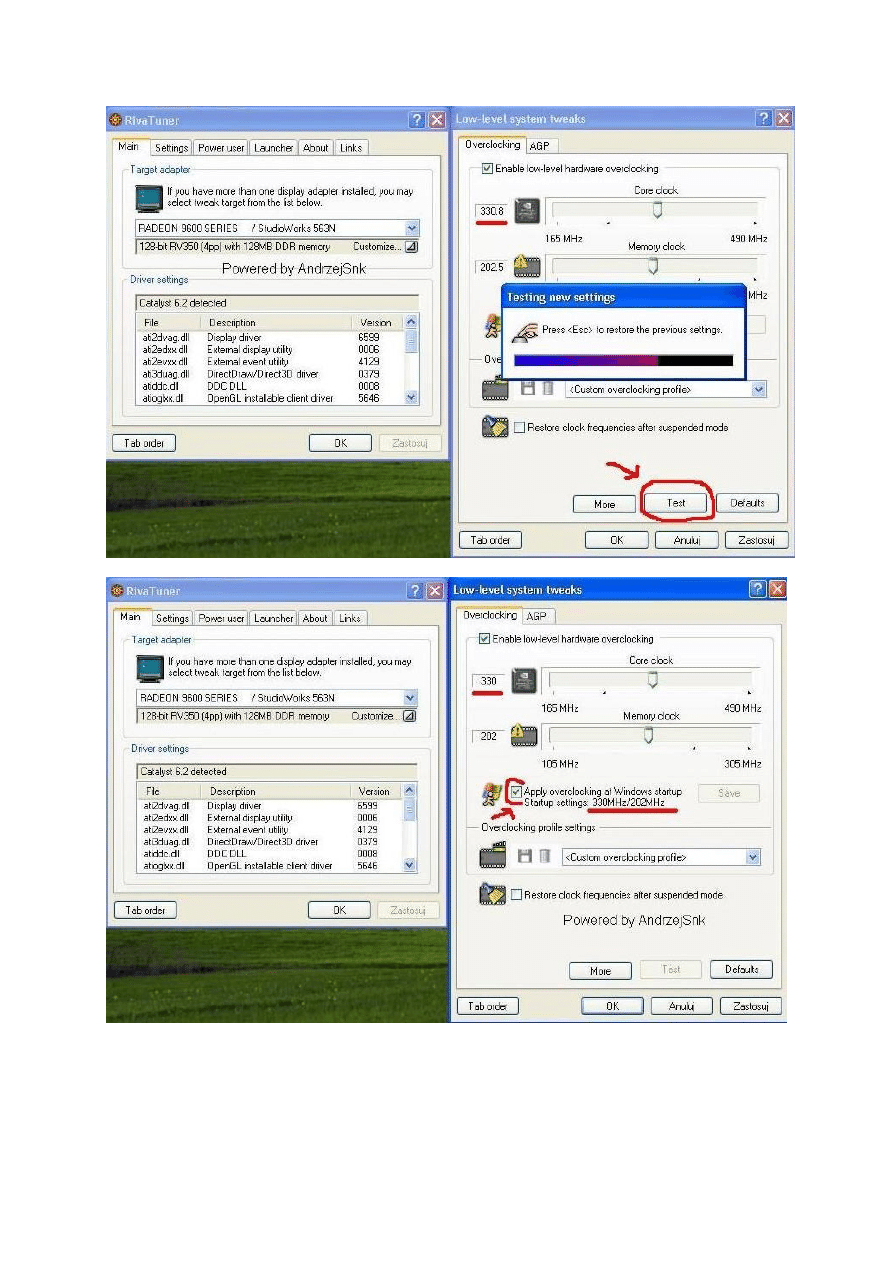

Następnie  zapisujemy  ustawienia  (aby  to  uczynić  należy  zaznaczyć  opcje  Apply
overclocking  at  Windows  startup.  Startup  settings:  np:  75/50  i  naciskamy  na  przycisk
Save).  Uruchamiamy  3DMarka,  obserwujemy  czy  nie  ma  żadnych  przekłamań  w  grafice
(tzw.  artefaktów)  i  czy  nie  wyskakują  żadne  błędy  czy  też  zawieszenia  systemu  (główny
objaw  przekręconego  rdzenia)  i  tak  aż  zobaczymy  jakieś  kwadraciki  (trójkąciki)  na  ekranie
wtedy  zmniejszamy  taktowanie  rdzenia  o  10MHz  i  rebot  (ponowne  uruchomienie)  systemu.
Gdy już system się załadował uruchamiamy 3DMarka jeśli nie ma żadnych błędów/zawieszeń
(jeśli jednak są to odczekujemy jeszcze chwile być może temperatura karty graficznej jeszcze
dość  nie  spadła)  możemy  włączyć  nasza  ulubiona  grę  najlepiej  jakąś  wymagająca  np.:
(Doom3,  F.E.A.R,The  Elder  Scrolls  Oblivion  itp.)  I  tak  gramy  przez  jakieś  2  godziny  żeby
być pewnym że są to taktowania stabilne.

Zabierając  się  za  o/c  pamięci  warto  wrócić  z  taktami  rdzenia  na  default  (standardowe
taktowania) schemat jest taki sam jak dla rdzenia.

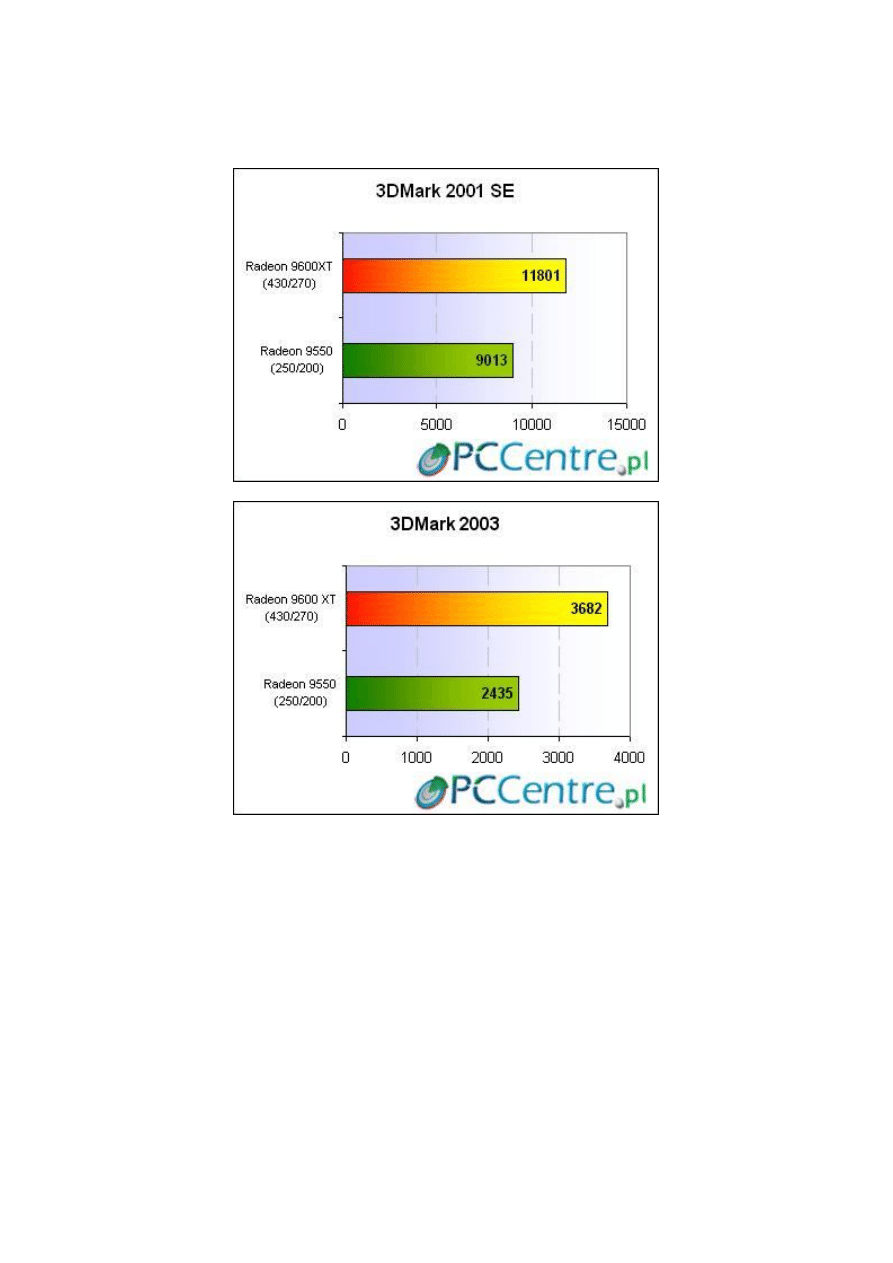

Wydajność przed i po przetaktowaniu.

Myślisz pewnie przecież ten drugi to 9600XT więc nie można go porównywać z 9550 otóż
nie ten 9600XT to po prostu przerobiony 9550 jak to zrobić masz opisane

Jeśli masz problemy z przetatkowaniem kary graficznej tzn. nie możesz dać wyższej wartości
MHz  niż  nominalna  lub  Windows  zawiesza  się  gdy  tak  czynisz  dodaj  wpis  do  rejestru  (  w
przypadku kart graficznych Nvidia) Windows [HKEY_LOCAL_MACHINE\SOFTWARE
\NVIDIA Corporation\Global\NVTweak] "CoolBits"=dword:00000003

Niemniej  jednak  należy  pamiętać  że  taki  sposób  overclockingu  nie  jest  trwały.  Po
sformatowaniu  dysku  i  ponownej  instalacji  Windowsa  (

poradnik jak to zrobić

) taktowania

karty powrócą do standardowych, ustalonych przez producenta układu. Aby podkręcić naszą
kartę graficzną na stałe musimy zmienić odpowiednie opcje w BIOSie karty. Aby to zrobić
należy ściągnąć z

downloada

dostępnego na stronie głównej

http://pccentre.pl

następujące

programy: w przypadku kart ATI program

RaBiT (Radeon BIOS Editor)

, lub program

NiBiTor (NVIDIA BIOS Editor)

, jeśli dysponujemy układem produkowanym przez firmę

NVIDIA. Aby zmienić BIOS naszej karty musimy mieć go najpierw zapisanego na dysku
twardym, tutaj możemy albo ściągnąć odpowiedni z serwisów internetowych (linki na samym
dole posta), lub użyć BIOS-u naszej karty, aby tego dokonać postępujemy według opisanych
poniżej wskazówek. Musimy więc utworzyć dyskietkę startową (opis poniżej) i uruchomić z
niej komputer, na którą przekopiujemy również program

FlashROM

dla kart ATI lub

nvFlash

dla  produktów  NVIDIA.  Po  uruchomieniu  komputera  z  tego  nośnika,  wpisujemy
odpowiednie  polecenia:  dla  kart  graficznych  firmy  ATI:  flashrom.exe  -s  0  stary.rom  i
naciskamy  na  przycisk  Enter.  W  przypadku  układów  firmy  NVIDIA  wpisujemy  polecenie
nvflash.exe -b=1 stary.rom. W ten sposób nagraliśmy BIOS naszej karty na dyskietkę. Teraz
uruchamiamy  ponownie  komputer  i  przegrywamy  BIOS  na  dysk  twardy.  Kolejną  czynność
jaką  musimy  wykonać  jest  modyfikacja  BIOS-u  naszej  karty  graficznej.  W  tym  celu  w
przypadku kart ATI uruchamiamy program RaBiT który wcześniej ściągnęliśmy na nasz dysk
twardy  i  klikamy  na  przycisk  Open  i  następnie  na  BIOS  File.  W  zakładce  Clocking
suwakiem  ustawiamy  odpowiednią  wartość  częstotliwości  dla  pamięci  i  rdzenia  i  na  koniec
naciskamy  na  przycisk  Save  As.  Gdy  dysponujemy  produktem  firmy  NVIDIA,  otwieramy
program  NiBiTor  i  z  menu  wybieramy  przycisk  Open  BIOS.  Z  zakładce  Clockrates
ustawiamy odpowiednie wartości tylko dla trybu 3D i zapisujemy ustawienia przez kliknięcie
na przycisk File i kolejno na Save BIOS. Teraz jesteśmy gotowi do podmiany BIOS-u naszej
karty

graficznej.

Jak

tego

dokonać

można

przeczytać

poniżej.

NVIDIA

http://www.mvktech.n...omponent/option,co...electcat/cat,2/

http://www.station-d...age/vgabios.htm

Flashowanie BIOSu w kartach NVIDIA z DOSa:

- Tworzymy dyskietkę startową
- Ściągamy program

nvFlash

- Nagrywamy na dyskietkę program nvFlash.exe z plikiem z BIOSem
- Restartujemy komputer i BIOSie ustawiamy First Boot Device na flopa (stacje dyskietek).
- Za pomocą polecenia nvflash.exe –b=1 stary.rom wykonujemy kopie bezpieczeństwa
- Wpisujemy komendę nvfslah.exe –f -u -p (-4 -5 -6) nowy.rom (gdzie nowy.rom to nazwa
nadana przez nas plikowi) postępujemy zgodnie z wyświetlanymi poleceniami
- Restartujemy komputer

- Cieszymy się z nowego BIOSa

ATI

http://www.mvktech.n...omponent/option

,co...electcat/cat,1/ oraz

http://www.techpowerup.com/bios/

Flashowanie BIOSu w kartach ATI z DOSa:

- Tworzymy dyskietkę startową
- Ściągamy program

FlashROM

- Nagrywamy na dyskietkę program flashrom.exe z plikiem z BIOSem
- Restartujemy komputer i  BIOSie ustawiamy  First Boot Device  na  flopa (stacje dyskietek).
-  Za  pomocą  polecenia  flashrom.exe  –s  0  stary.rom  wykonujemy  kopie  bezpieczeństwa
-  Wpisujemy  komendę  flashrom.exe  –p  0  nowy.rom  (gdzie  nowy.rom  to  nazwa  nadana
przez

nas

plikowi)

postępujemy

zgodnie

wyświetlanymi

poleceniami

- Restartujemy komputer

- Cieszymy się z nowego BIOSa

Flashowanie BIOSu w kartach ATI w Windows:

- Ściągamy program

WinFlash

- Uruchamiamy program WinFlash
- W programie klikamy na przycisk Load Image i wskazujemy plik z BIOSem
- Naciskamy na przycisk Program, czekamy aż program wyświetli informacje o zakończeniu
zapisu.
- Restartujemy komputer
- Cieszymy się z nowego BIOSa

Tworzenie dyskietki startowej:

-  Do  stacji  dyskietek  włóż  nie  zapisaną  danymi  dyskietkę,  jeśli  coś  na  niej  jest  zostanie  to
usunięte
-  W  Windowsie  XP  (w  starszym  systemie  wpisz  polecenie  format  a:  /s  do  linii  komend)
kliknij  prawym  przyciskiem  myszy  na  ikonę  stacji  dyskietek  a  z  menu  kontekstowego
wybierz polecenie Formatuj...
- Teraz pozostaje wybrać opcje Utwórz dysk startowy systemu MS-DOS i kliknij na przycisk
rozpocznij, teraz wystarczy poczekaj na zakończenie procesu.

ADII Odblokowywanie też przy pomocy Riva Tunera

Podobnie  jak  wyżej  aby  odblokować  potoki,  vertexy  musimy  zainstalować  i  uruchomić
program  Riva  Tuner.  Następnie  klikamy  na  trójkącik  kolejno  na  Low  level  sytem  setings
(dwa

pierwsze

screnny

przetaktowywania

mogą

być

pomocne).

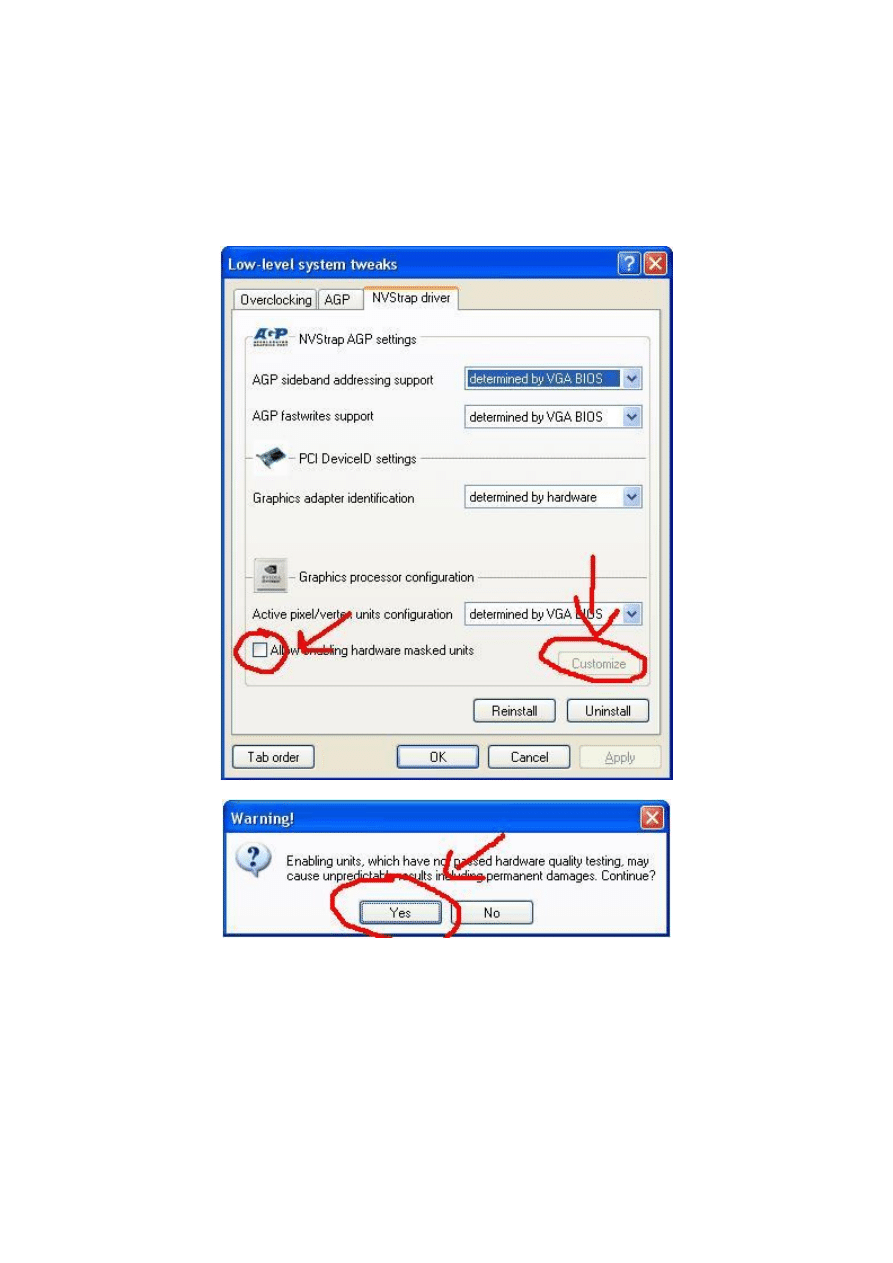

W  przypadku  kart  Nvidi  wchodzimy  do  zakładki  NVStrap  Driver  tam  klikamy  na  przycisk
Install. Widzimy okno programu które jest podzielone na trzy sekcje interesuje nas ostatnia o
nazwie  Graphics  processor  configuration  następnie  z  podopcji  Active  Pixel/Vertex
Configuration  wybieramy  opcje  custom  (normalnie  ustawione  jest  na  determined  by  VGA
bios), i zaznaczamy Allow Enabling Hardware Masked Units powinno wyskoczyć okienko
klikamy  na  YES  kolejno  na  opcje  ,Customize  Wyskakuje  okienko  podzielone  na  4  części
(1bit  field/bit  mask,  2  Description  3  State  4  HW  masked)  patrzymy  na  ostatnia  cześć  (HW
Masked)  i  jeśli  gdzieś  zobaczymy  pole  wypełnione  napisem  Yes  (normalnie  jest  puste)
powinniśmy  zaznaczyć w pierwszej części  fajeczka ażeby odblokować ukryty potok/ vertex
teraz pozostaje nam tylko zrestartować system. Jeżeli po ponowny uruchomieniu komputera i
odpaleniu  3DMarka  nie  widzimy  artefaktów  pozostaje  nam  tylko  sprawdzić  czy  nie  ma  ich
(artefaktów)  również  w  grach,  jeśli  i  tam  się  nie  pojawia  możemy  być  pewni  że  ukryte
potoki/vertexy są sprawne. Dodam od siebie tylko że ten proces jest całkowicie odwracalny
także jeśli artefakty jednak się pojawią możemy zablokować ukryte potoki/vertexy.

Na  koniec  od  siebie  dodam  że  przetaktowywanie  karty  graficznej  bądź  odblokowywanie
potoków/vertexów przyczyni się do wzrostu wydajności tylko i wyłącznie w aplikacjach 3D.
Oraz że każda karta graficzna podkręca się do innej wartości i nie sposób przewidzieć o ile
dany  model  się  podkręci  –  gdyż  bardzo  wiele  czynników  wpływa  na  możliwości
podkręcania.

VMODY

Podstawy

ATI

ATI Radeon 8500

Radeon 8500 Pencil Trick for increasing voltage

http://www.madshrimp...php?linkid=1684

Radeon 8500 Voltage Mod

http://www.madshrimp...php?linkid=2083

Radeon 8500 Voltage Mod

http://www.overclockers.com/tips1010/

ATI Radeon 9550/9600 PRO/XT

Sapphire Radeon 9550 PL

http://pcarena.pl/a-252.html

9600 PRO Vmod guide

http://www.extremere...c...&type=guide

Sapphire 9600XT Fireblade Voltmods

http://www.techpower...ing/voltmods/99

Sapphire 9600 PRO/XT NON BBA PCB VREF + VGPU

http://unoid.net/9600pro/voltage.html

ATI Radeon 9500/9500PRO/9700/9700 PRO

Radeon 9500PRO sapphire PCB volt mods

http://xtremesystems...ead.php?t=44835

Radeon 9500PRO Vmod

http://www.rage3d.co...light=vmod+9500

Radeon 9500/9700/9700 PRO Voltmods

http://www.techpower...king/vidcard/57

Radeon 9700 PRO Volt mod

http://gathering.twe...essages/614600/

ATI Radeon 9800 SE/PRO/XT

Radeon 9800SE AIW Voltmods

http://www.techpower...king/vidcard/70

Radeon 9800 Voltmod Guide

http://www.fastlaneh...eviews.php?i=74

Radeon 9800/9800 Pro Voltmods

http://www.techpower...king/vidcard/56

Radeon 9800 PRO Volt modification guide

http://www.madshrimp...owto&howtoID=42

Radeon 9800 PRO Voltage Modding Guide

http://www.madshrimp...php?linkid=2505

Radeon 9800XT Voltmods

http://www.techpower...ng/voltmods/102

ATI Radeon X300 SE

ASUS X300 VGPU mod

http://xtremesystems...ead.php?t=59355

ATI Radeon X700 PRO/XT

Radeon X700 Voltmods PCI-Express

http://www.techpower...ng/voltmods/117

ATI Radeon X800 Pro/XT/XT PE/GTO/GTO2 & X850

Radeon X800 Pro/XT/XT PE Voltmods AGP

http://www.techpower...ng/voltmods/101

Radeon X800 Non-Pro/X800 XL/X850 Voltmods PCI-Express

http://www.techpower...ng/voltmods/112

ATI Radeon X1300 PRO/XT

Radeon X1300 Voltmods

http://www.techpower...ng/voltmods/133

ATI Radeon X1600/1650 PRO/XT

Voltage Modification Guide For Sapphire X1600PRO 256MB

http://vr-zone.com/?i=3710

ATI Radeon X1800 XL/XT
Radeon X1800 Voltage Measuring Points

http://www.techpower...ng/voltmods/129

ATI Radeon X1900/1950 GT/PRO/XT/XTX

X1900GT Rev 2 Voltage Mods

http://vr-zone.com/?i=4151&s=1

ATI Radeon X2900 XT/XTX
ATi Radeon 2000 Series Launch: X2900XT Review

http://vr-zone.com/?i=4946&s=19

ATI Radeon HD 2400 PRO/XT / 2600 PRO/XT 3450/3650 TOP / 3850/3870 TOP/X2/X2 TOP
...

NVIDIA

NVIDIA GeForce 2 Ultra/GTS/MX

Geforce 2 MX

http://www.madshrimp...php?linkid=2073

NVIDIA GeForce 3 Ti

GeForce3 VOLTAGE MOD

http://www.maximumoc...gf3voltmod.html

NVIDIA GeForce 4 Ti/MX

GeForce4 Ti4200 VOLTAGE MOD

http://www.maximumoc...200voltmod.html

GeForce4 Ti4600 VOLTAGE MOD

http://www.maximumoc...600voltmod.html

NVIDIA GeForce 5 5200/5500/5600/5700

GeForce FX5200

http://www.overclock...p;id=1062105993

GeForce FX5600

http://sg.vr-zone.com/index.php?i=758

http://www.xtremesys...0838#post720838

GeForce FX5700 Ultra Complete Modding Guide

http://www.overclock...s1151/index.asp

NVIDIA GeForce 5 5800/5900

GeForce FX5900XT Palit Daytona Volt mod

http://xtremesystems...ead.php?t=43093

NVIDIA GeForce 6 6200/6500

GeForce 6200 Asus PCI Express Voltage mod

http://www.vr-zone.com/?i=1915&s=1

NVIDIA GeForce 6 6600 LE/GT

Gigabyte 6600 DDR2 Voltage Modification

http://www.vr-zone.com/?i=3189

Gainward GeForce 6600 GT PCI-E Voltage Mod

http://www.vr-zone.c....php?i=1636&s=3

Inno3D 6600GT AGP Voltage Mod

http://www.vr-zone.com/?i=1912&s=1

NVIDIA GeForce 6 6800 LE/XT/GT/GS/Ultra

GeForce 6800 GS Voltage Mod

http://www.vr-zone.com/?i=3027

GeForce 6800 Ultra Voltage Mod

http://sg.vr-zone.com/?i=926&s=1

GeForce 6800 Ultra PCI-E Voltmods

http://www.techpower...ng/voltmods/132

NVIDIA GeForce 7 7100

Inno3D 7100GS Pencil Mod

http://vr-zone.com/?i=4124&s=1

NVIDIA GeForce 7 7300 LE/GS/GT

V-Mod: Galaxy GeForce 7300GT

http://overclock.pl/index.php/artykul

,,120,0,0

NVIDIA GeForce 7 7600 GS/GT

GeForce 7600GT Voltage Mod

http://www.vr-zone.com/?i=3330

Voltage Modification For Inno3D 7600GS (P345 PCB)

http://sg.vr-zone.com/index.php?i=3625

XpertVision 7600GT Sonic Voltage Mods

http://sg.vr-zone.com/index.php?i=3592

NVIDIA GeForce 7 GT 7800 GS/GT/GTX

GeForce 7800GS Voltage Mod

http://vr-zone.com/?i=3317

GeForce 7800GT Voltage Mod

http://www.vr-zone.com/?i=2656&s=1

GeForce 7800GTX 512MB Voltage Mod

http://www.vr-zone.com/?i=2943

NVIDIA GeForce 7 7900 GS/GT/GTX/GX2

V-Mod on Galaxy 7900GS

http://www.xtremesys...ad.php?t=117617

GeForce 7900GT Voltage Mod

http://www.vr-zone.com/?i=3330&s=2

GeForce 7900GTX Voltage Mod

http://www.vr-zone.com/?i=3330&s=3

7950GX2 Voltage Mod Guide

http://www.vr-zone.com/?i=3659

http://www.xbitlabs....oltmodding.html

NVIDIA GeForce 8 8600/8500 GTS/GT

Gigabyte 8500GT Vgpu and Vmem pencil mods

http://www.xtremesys...ad.php?t=147590

NVIDIA 8600GTS Overclocking!

http://vr-zone.com/a...33;/4875-2.html

NVIDIA GeForce 8 8800 GTS/GTX

8800GTS 320MB Pencil Voltage Mods

http://vr-zone.com/?i=4641

GeForce 8800GTX vgpu & vmem mod

http://www.dzikie.ne...p?art=88gtxmods

NVIDIA GeForce 9 9400 GT 9500 GT 9600 GSO/GT
...

NVIDIA GeForce 9 9800 GT/GTX/GTX+/GX2
...

NVIDIA GeForce 100 G100 GT120 GT130 GTS150
...

NVIDIA GeForce 200 G210 GT220 GTS240 GTS250 GTX260 GTX275 GTX280 GTX285 GTX295
...
