1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

Zdemontować konsolę środkową

Zdemontować konsolę środkową

Zdemontować konsolę środkową

Zdemontować konsolę środkową

 .

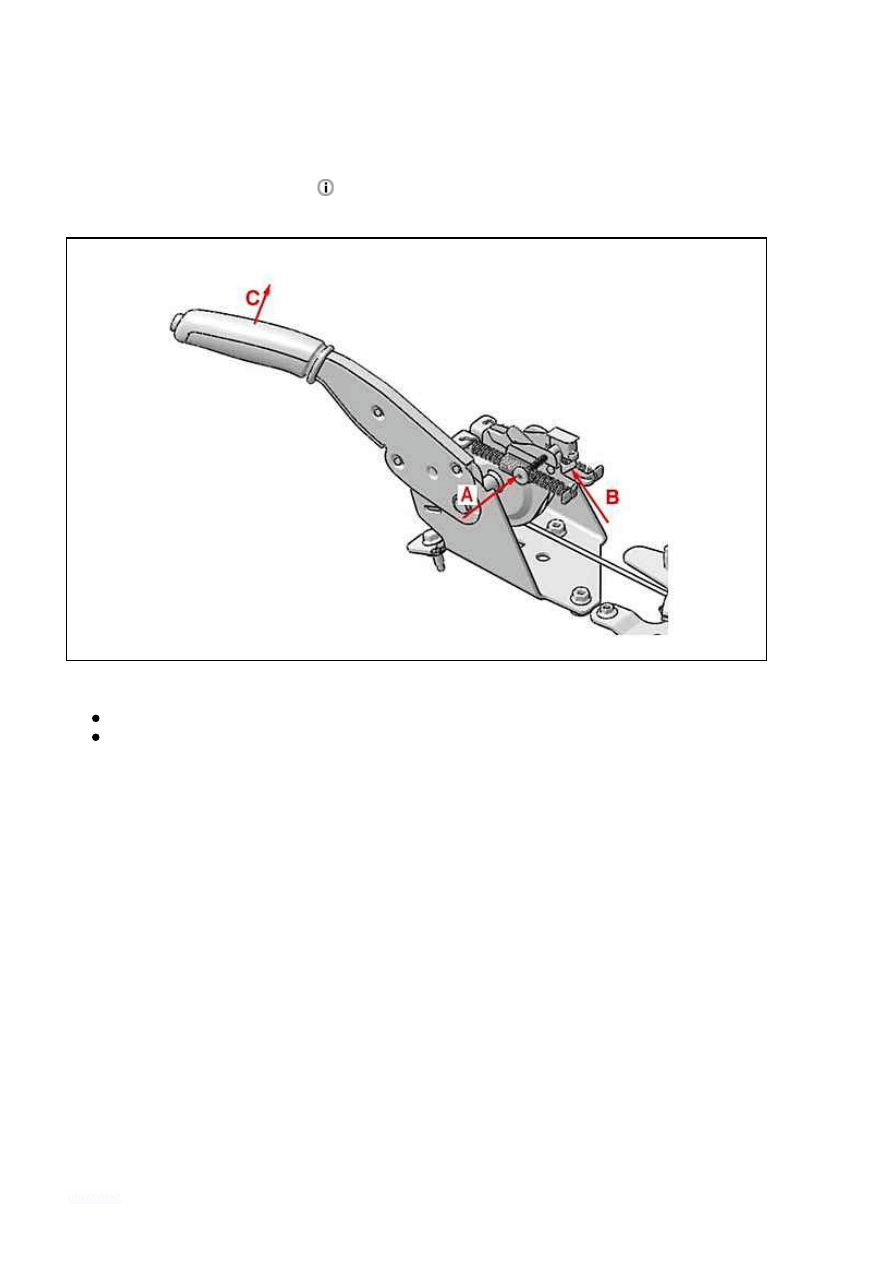

Rysunek : B3FK80RD

Nacisnąć :

Przycisk odblokowania (A)

Końcówka zapadkowa (Przycisk wciśnięty ) (B)

Unieść dźwignię do pierwszego ząbka (C).

Zwolnić zapadkę i przycisk odryglowania .

Ustawić : Dźwignia w dolnym położeniu .

Wyczepić linki z orczyka hamulca ręcznego .

407 - B3FG4AK1 - Demontaż-montaż : Linka hamulca ręcznego

http://127.0.0.1:6090/affiche.do?ref=B3FG4AK1&refaff=B3FG4AK1&...

1 z 3

2015-03-28 03:56

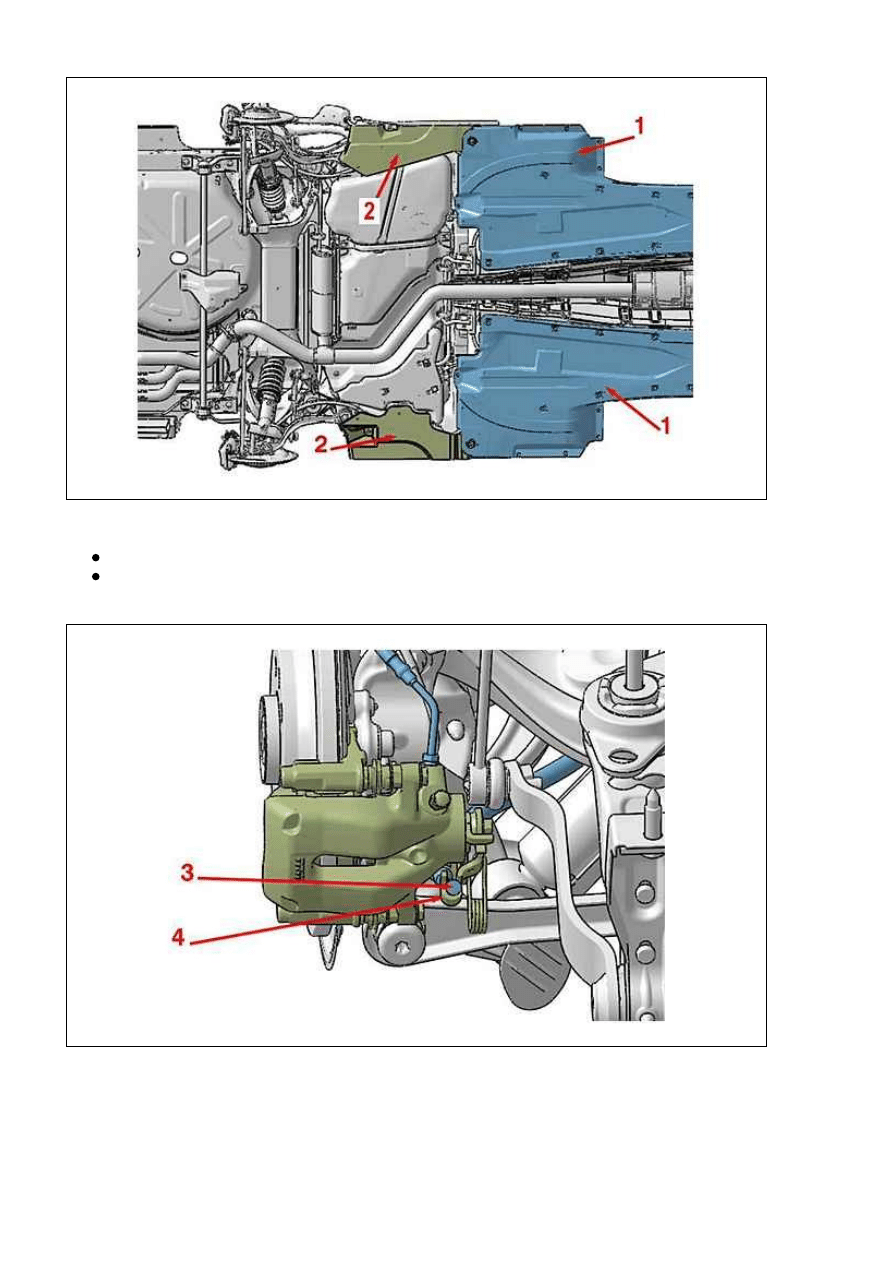

Rysunek : B3FK80SD

Zdemontować :

Koła tylne

Owiewki (1 - 2)

Rysunek : B3FK80TD

Wyczepić linki hamulca ręcznego (3) z zacisku hamulca (4).

Zdemontować linki [/] (Od spodu pojazdu).

2. Montaż

2. Montaż

2. Montaż

2. Montaż

Umieścić na miejscu : Linki hamulca postojowego .

Zawiesić linki na :

407 - B3FG4AK1 - Demontaż-montaż : Linka hamulca ręcznego

http://127.0.0.1:6090/affiche.do?ref=B3FG4AK1&refaff=B3FG4AK1&...

2 z 3

2015-03-28 03:56

Wieszak silnika

Zaciski (Tył )

Wyregulować hamulec postojowy

Wyregulować hamulec postojowy

Wyregulować hamulec postojowy

Wyregulować hamulec postojowy

 .

Zamontować konsolę środkową

Zamontować konsolę środkową

Zamontować konsolę środkową

Zamontować konsolę środkową

 .

Zamontować :

Owiewki (1 - 2)

Koła tylne
