Jak sprawniej tworzyć projekty

w oprogramowaniu Solid Edge przy

użyciu niestandardowych stylów widoku.

Jedną z zalet modelowania w oprogramowaniu Solid Edge jest możliwośd wykorzystywania obrazów
wirtualnych projektów 3D w broszurach, instrukcjach, na stronach internetowych firmy itd. Mimo
to konfigurowanie wyświetlania za każdym razem może byd żmudne. Oto wskazówki umożliwiające
zapisywanie własnych stylów widoku i szybkie przełączanie się między nimi.

1.

Ze wstążki poleceń wybierz polecenie Style na karcie Widok.

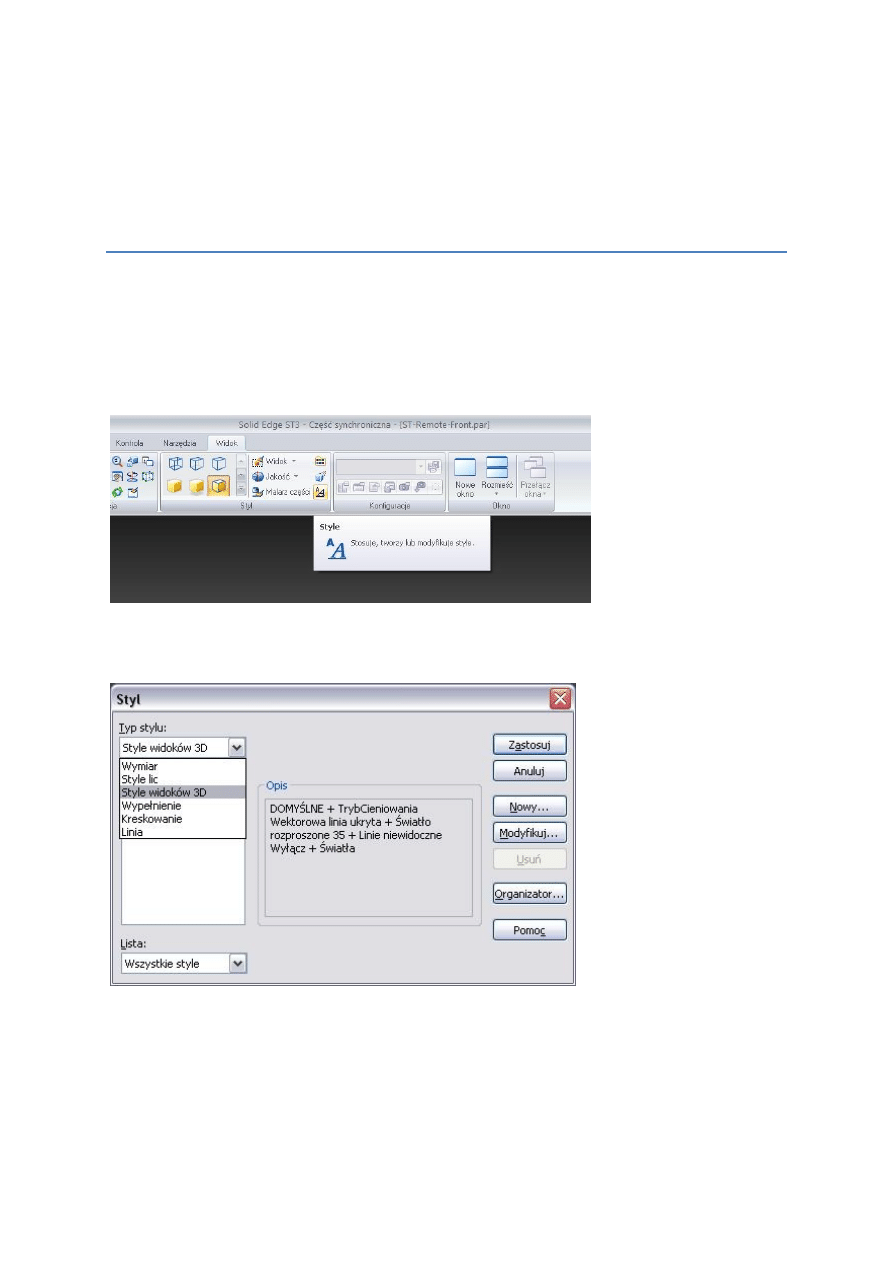

Rysunek 1. Korzystanie z menu Style.

2.

W górnym polu okna dialogowego Styl zmień ustawienie na Style widoku 3D.



Rysunek 2. Ustawianie opcji Style widoku 3D.

3.

Utwórz nowy styl (rys. 2). Może on być oparty na istniejącym stylu lub ustawieniach domyślnych,
co zapewnia oszczędność czasu. Ten styl nosi nazwę „Mój nowy styl lica 3D” (rys. 3), ale style
można oczywiście nazywać w dowolny sposób.

Cadalyst



Solid Edge

— wskazówki i porady

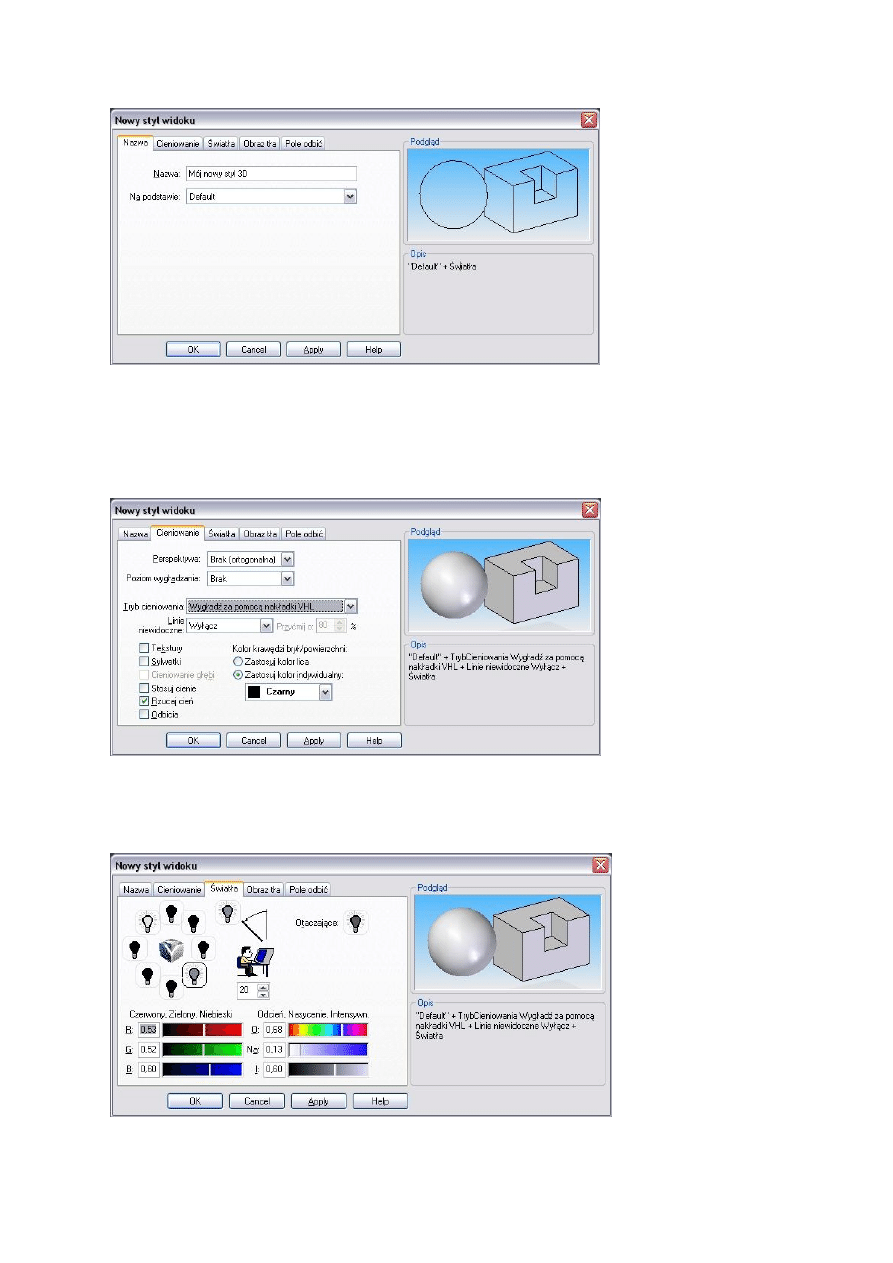

Rysunek 3. Nadawanie nazwy stylowi lica.

4.  Karta Cieniowanie

(rys. 4) umożliwia ustawienie perspektywy, antyaliasingu, trybu renderowania,

tekstur, odbić światła itd. Uwaga: opcje zależą od kontekstu. Wybierzmy perspektywę, wyższy
poziom antyaliasingu i tryb renderowania z płynnymi cieniami. Wyłączymy również rzucanie cieni,
zachowamy odbicia i dodamy tekstury.



Rysunek 4. Opcje renderowania.

5.

Na karcie Światła (rys. 5) można zmienić właściwości oświetlenia. Wybierzmy źródło światła
i dodajmy czerwony odcień, aby zwiększyć temperaturę światła padającego z tego kierunku.



Rysunek 5. Sterowanie oświetleniem.

Cadalyst



Solid Edge

— wskazówki i porady

6.  Karta

Obraz Tła (rys. 6) umożliwia ustawienie pojedynczego koloru, użycie gradientu lub dodanie

obrazu

jako tła. Pozostawmy ustawienia domyślne, ponieważ później użyjemy pola odbić w celu

stworzenia bardziej realistycznego widoku.

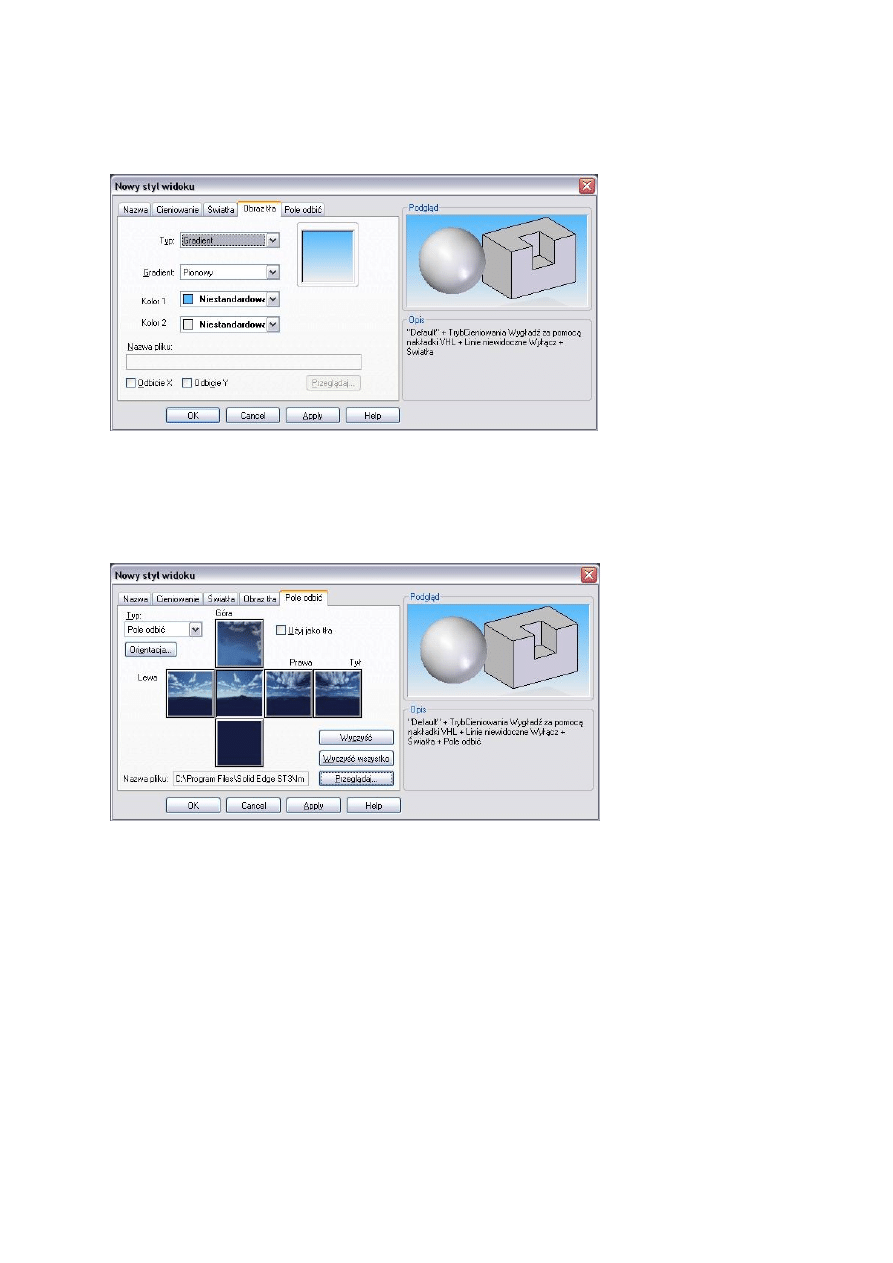

Rysunek 6. Wybieranie tła.

7.

Karta Pole odbić (rys. 7) pozwala na ustawienie sceny odbitej od powierzchni modelu, jeśli
wcześniej zostały włączone odbicia światła. Użyjemy jednego z dostarczonych plików. Po
otwarciu pliku w oknie dialogowym pojawia się jego podgląd. Pliku można także użyć jako tła.
Kliknięcie przycisku OK powoduje zapisanie stylu widoku.



Rysunek 7. Ustawianie pola odbid.

8.

Obrazy są odbijane od modelu (rys. 8). Najważniejsza wskazówka: pola odbić można znaleźć
w katalogu C:\Program Files\Solid Edge ST3\Images\Environments\Reflection_boxes.

Cadalyst



Solid Edge

— wskazówki i porady



Rysunek 8. Wyniki zastosowania niestandardowych stylów lic 3D w oprogramowaniu Solid Edge.

9.

Style widoku są wyświetlane w menu rozwijanym Zestaw stylów widoku, które umożliwia szybką
zmianę stylów widoku.


10.

Zapisz zmiany jako szablon, aby umożliwić zastosowanie tego samego stylu we wszystkich
swoich obrazach.

Więcej informacji można znaleźd pod adresem www.solidedge.com/demos lub w witrynie
www.Cadalyst.com <łącze do artykułów>. Do następnego spotkania — powodzenia podczas
korzystania z rozwiązao Solid Edge.
