WIRING DIAGRAMS

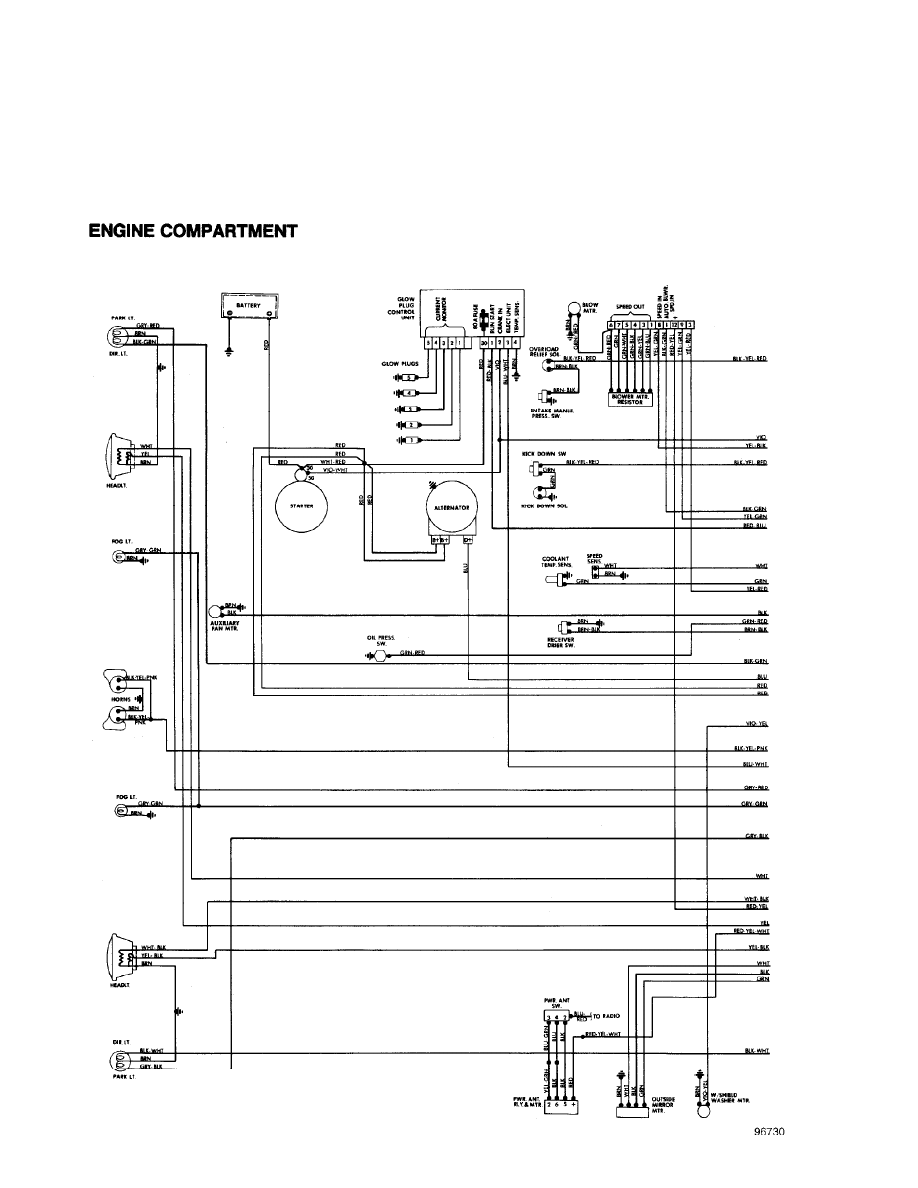

Fig. 1:  Engine Compartment

1984 Mercedes-Benz 300SD

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  02:04PM

background image

WIRING DIAGRAMS

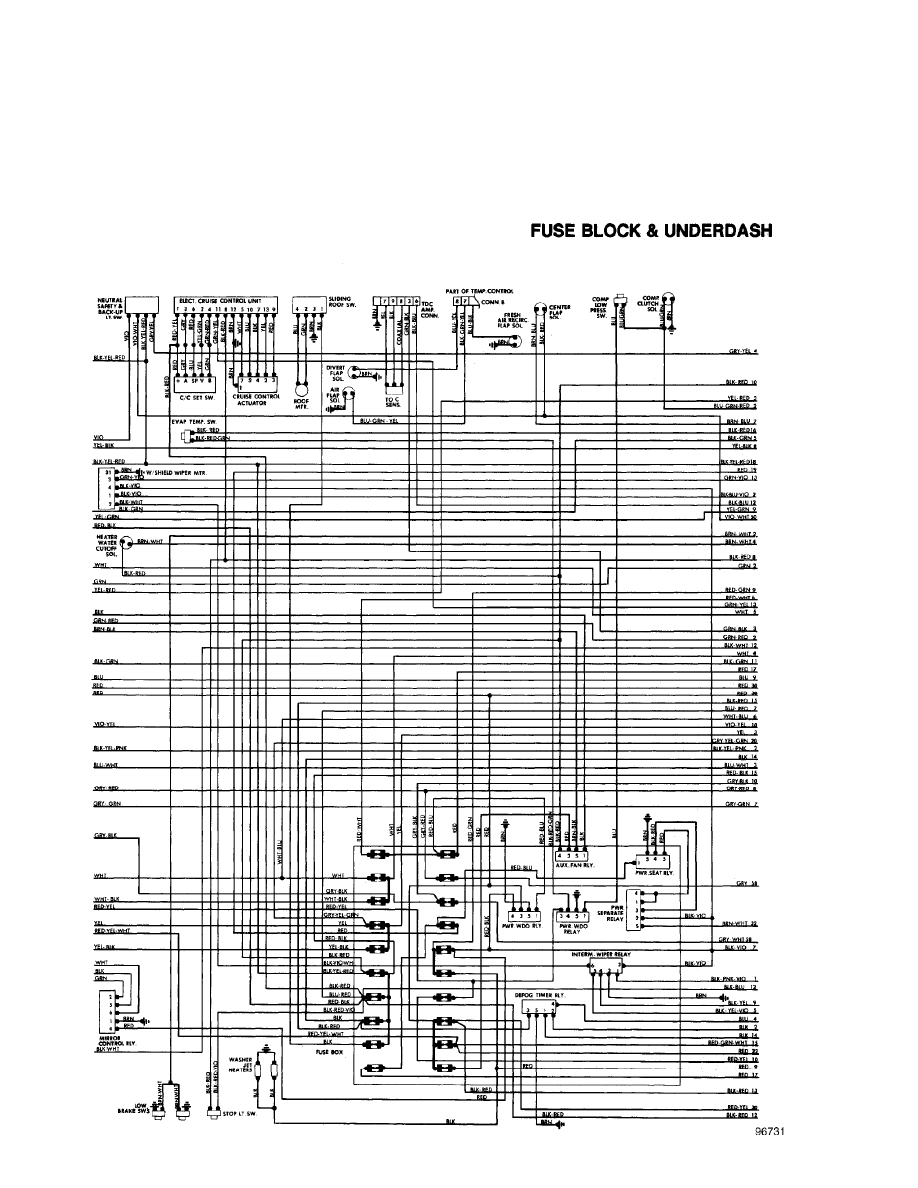

Fig. 2:  Fuse Block & Underdash (p. 2)

1984 Mercedes-Benz 300SD

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  02:04PM

background image

WIRING DIAGRAMS

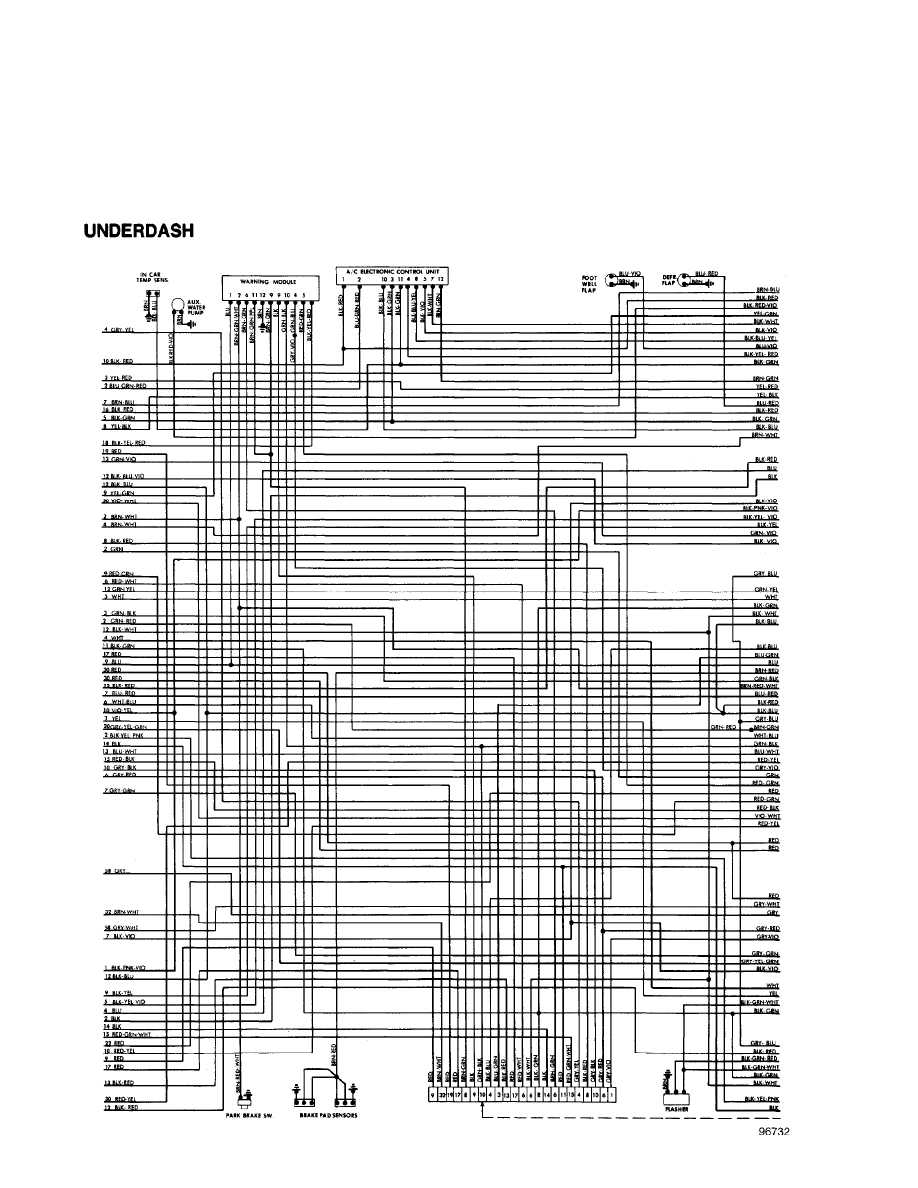

Fig. 3:  Underdash (Cont.) (p. 3)

1984 Mercedes-Benz 300SD

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  02:04PM

background image

WIRING DIAGRAMS

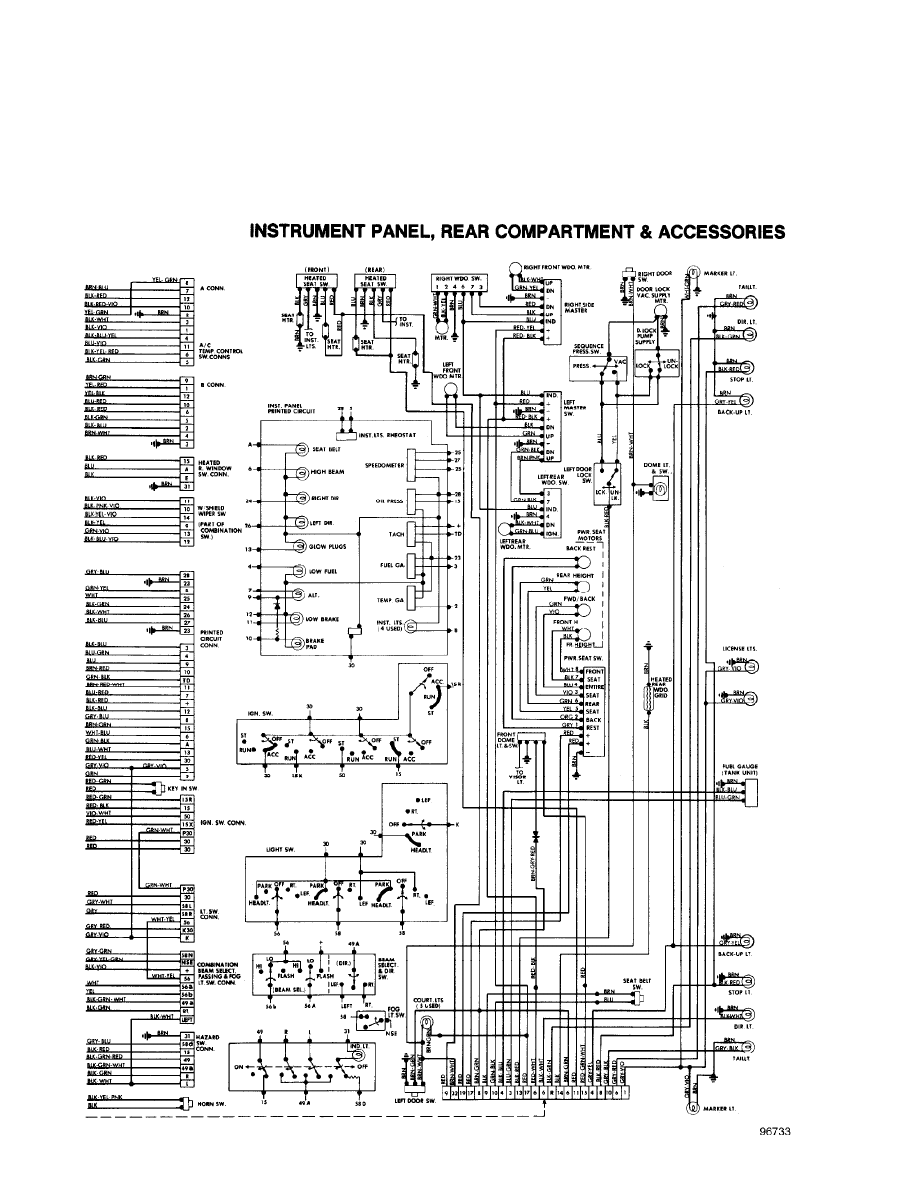

Fig. 4:  Instrument Panel, Rear Compartment & Accessories (p. 4)

1984 Mercedes-Benz 300SD

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  02:04PM
