Daniel Lenkiewicz

Bartłomiej Nowak

Bartosz Próchniak

Mariusz Redwanz



STANDARD IEEE 802.1X - laboratorium



IEEE  802.1X  jest  standardem  kontroli  dostępu  do  sieci  przewodowych  i  bezprzewodowych.

Standard ten zapewnia mechanizm uwierzytelniania urządzeń w momencie podłączenia się do sieci
LAN  lub  WLAN.

IEEE  802.1X  zabezpiecza  warstwę  graniczną  sieci  poprzez  wymuszanie

uwierzytelnienia  i  autoryzacji  na  poziomie  fizycznego  punktu  przyłączenia  przewodu  sieciowego
(np. na  przełączniku  sieciowym).  Pomaga  w  ten  sposób  uniknąć  podłączeń  nieznanych  hostów  do
sieci  intranetowej.  Alternatywnie  IEEE  802.1X  może  zostać  tak  skonfigurowany,  aby  umożliwiać
nierozpoznanym  klientom  dostęp  jedynie  do  specjalnie  wydzielonej  podsieci  wirtualnej  (VLAN).
Podsieć taka może zostać przystosowana specjalnie na potrzeby komputerów-gości.


Środowisko IEEE 802.1X określa się za pomocą trzech elementów:

- klienta (suplikanta),
- urządzenia granicznego,
- serwera uwierzytelniającego.
Klientem jest urządzenie próbujące uzyskać dostęp do sieci przyłączonej do urządzenia granicznego.
Urządzeniem  granicznym  jest  przełącznik  lub  punkt  dostępowy,  który  wymusza  uwierzytelnienie
klienta  przed  udzieleniem  dostępu  do  sieci.  W  większości  przypadków  urządzenie  graniczne  nie
dokonuje  jednoznacznego  uwierzytelniania,  a  jedynie  przekazuje  dane  klienta  wraz  z  pozostałymi
informacjami  o  połączeniu  do  serwera  uwierzytelniającego.  Serwer  uwierzytelniający  dokonuje
uwierzytelnienia  i  autoryzacji  klienta  w  imieniu  urządzenia  granicznego.  W  chwili  otrzymania
informacji o próbie połączenia, serwer dokonuje  ewaluacji jego danych oraz sprawdza uprawnienia
dostępu. Następnie informacja o wyniku autoryzacji jest zwracana do urządzenia granicznego, które
zezwala bądź nie zezwala na dostęp do sieci (ewentualnie kieruje klienta do podsieci wirtualnej). Pod
pojęciem serwera uwierzytelniającego można rozumieć:
a.  Komponent przełącznika/punktu dostępowego

W  tym  wypadku  przełącznik/punkt  dostępowy  musi  zostać  skonfigurowany  do  współpracy  z
klientami,  w  szczególności  muszą  zostać  określone  dane  logowania  i  uprawnienia  dostępu.  Z
reguły  nie  korzysta  się  z  możliwości  połączenia  roli  urządzenia  granicznego  i  serwera
uwierzytelniającego,  gdyż  takie  zarządzanie  zabezpieczeniami  jest  skomplikowane,  a  samo
rozwiązanie mało skalowalne.

b.  Dedykowany komputer w sieci

W  tym  wypadku  przełącznik  przekazuje  dane  logowania  i  informacje  o  połączeniu  do  serwera
uwierzytelniającego.

klient (suplikant)

urządzenie

graniczne

serwer

uwierzytelniający

zabezpieczona

sieć



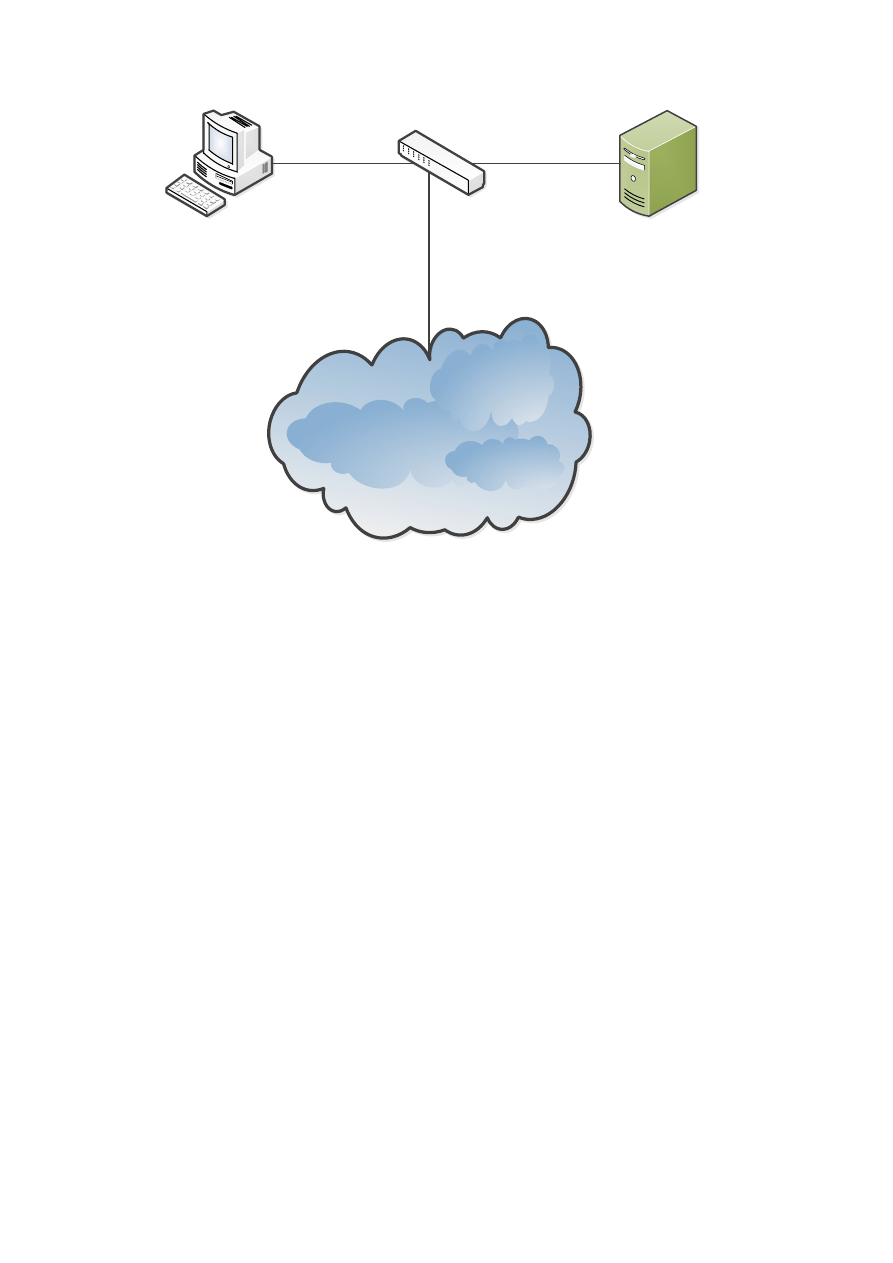

Rysunek 1 Środowisko IEEE 802.1X.


Gdy nowy klient próbuje podłączyć się do sieci, cały ruch od tego urządzenia blokowany jest

przez  urządzenie  graniczne,  za  wyjątkiem  ruchu  uwierzytelniającego.  Następnie  wysyłane  jest  do
podłączającego  się  żądanie  identyfikacji.  Dalsza  wymiana  informacji  zależy  od  zastosowanych
protokołów  i  metod  uwierzytelniania.  Urządzenie  graniczne  komunikuje  się  z  serwerem
uwierzytelniania,  który  decyduje,  czy  podłączające  się  urządzenie  można  dopuścić  do  sieci.  Jeżeli
proces  przebiegnie  poprawnie  urządzenie  graniczne  odblokowuje  ruch  od  nowego  urządzenia  do
sieci, a także (w przypadku niektórych protokołów uwierzytelniania) może przekazać mu dodatkowe
informacje  otrzymane  od  serwera  uwierzytelniania,  na  przykład  klucze  szyfrujące  pozwalające  na
zabezpieczenie  przesyłanego  ruchu,  czy  opcje  konfiguracyjne.  Jeśli  nowe  urządzenie  zostanie
odrzucone  przez serwer uwierzytelniania, urządzenie  graniczne  wymusza jego całkowite odłączenie
od sieci.


Protokół  802.1X  jest  protokołem  transportowym,  pozwalającym  na  wymianę  informacji

pomiędzy  suplikantem  i  urządzeniem  granicznym.  Protokół  802.1X  pracuje  w  warstwie  drugiej
modelu  ISO-OSI  (łącza  danych),  tak  więc  bez  poprawnego  uwierzytelnienia,  niemożliwe  jest
skorzystanie z jakichkolwiek usług sieciowych, czy też (celowe lub przypadkowe) zakłócenie ich pracy.
Blokada  dostępu  w  tak  niskiej  warstwie  pozwala  na  osiągnięcie  bardzo  wysokiego  poziomu
bezpieczeństwa: urządzenia graniczne są w stanie separować wszystkie warstwy od drugiej włącznie,
a  warstwa  pierwsza  (fizyczna)  jest  rozdzielana  w  przypadku  praktycznie  każdego  z  urządzeń
sieciowych  (za  wyjątkiem  rzadko  już  spotykanych  koncentratorów  sieciowych,  pracujących  w
warstwie fizycznej).


Warstwa aplikacji

Warstwa transportowa

Warstwa sieciowa

Warstwa łącza danych

Warstwa łącza danych

Warstwa fizyczna

Warstwa fizyczna



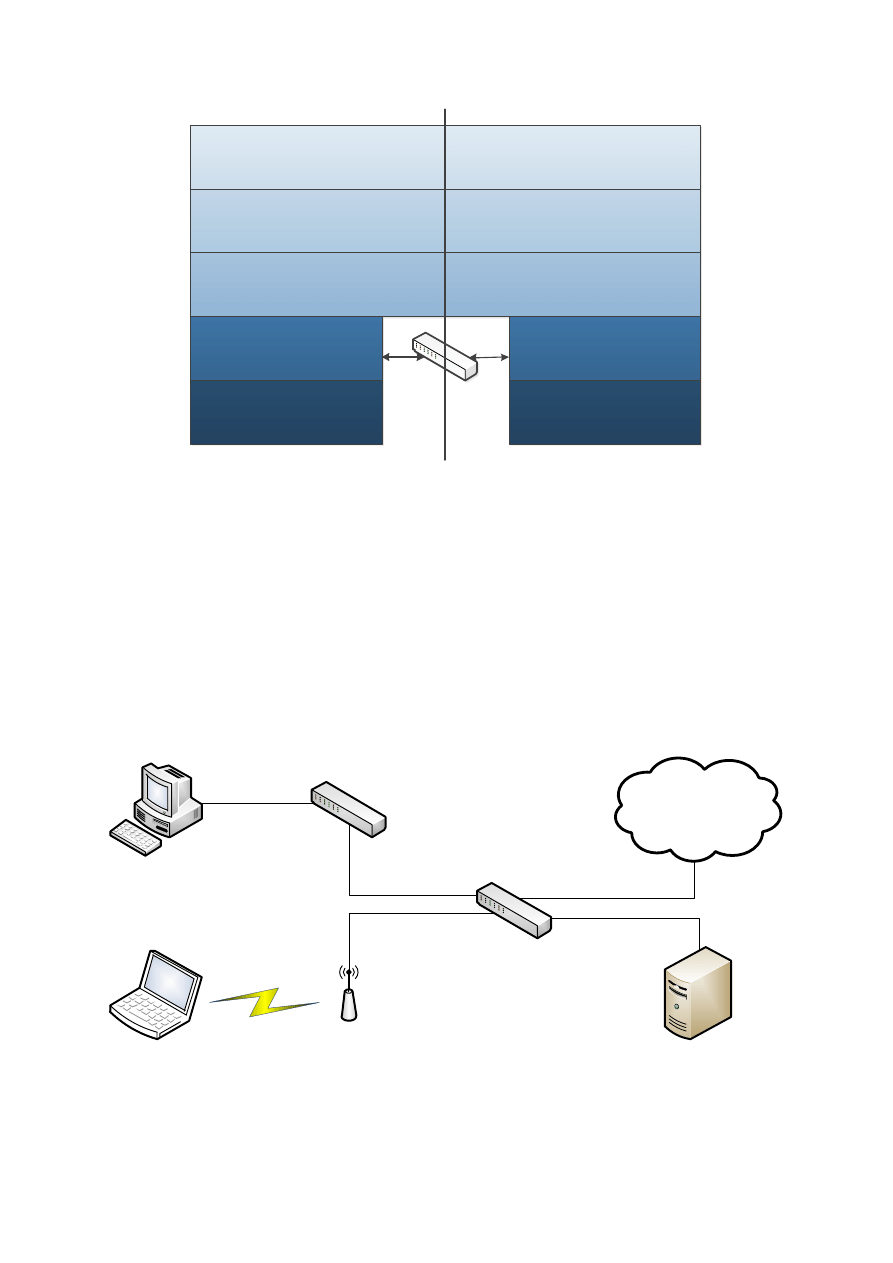

Rysunek 2 Separacja dwóch segmentów sieci z użyciem urządzenia granicznego.



Protokół  802.1X  okazał  się  na  tyle  niezawodny  i  elastyczny,  że  w  chwili  obecnej  może  być

stosowany praktycznie we wszystkich najpopularniejszych rodzajach sieci dostępowych:
- łączach pętli abonenckiej opartych na protokole PPP (np. PPP, PPP over Ethernet, PPP over ATM),
- serwerach VPN,
- sieciach lokalnych typu Ethernet,
- sieciach bezprzewodowych typu WLAN.
Pozwala on zatem na stworzenie jednolitej struktury mechanizmów uwierzytelniania w złożonej sieci
komputerowej, obejmującej zarówno klasyczne sieci LAN, sieci bezprzewodowe WLAN, łącza VPN czy
dostępowe łącza abonenckie.


Przełącznik

(urządzenie graniczne)

Przełącznik Ethernet

Serwer uwierzytelniający

Punkt dostępowy

(urządzenie graniczne)

Klient

(suplikant)

Klient

(suplikant)

sieć

zabezpieczona



Rysunek 3 Przykład wspólnego dla sieci przewodowej i bezprzewodowej systemu uwierzytelniania.



Inną  cechą,  która  decyduje  o  sukcesie  protokołu  802.1X,  jest  fakt,  iż  jest  to  protokół

transportowy,  pozwalający  na  użycie  wielu  protokołów  uwierzytelniania,  które  z  kolei  mogą
wykorzystywać  całą  gamę  metod  uwierzytelniania.  Protokół  802.1X  zapewnia  przenoszenie
wiadomości  generowanych  przez  te  protokoły  i  metody,  dając  podstawy  do  stworzenia  bardzo
elastycznego i możliwego do praktycznie dowolnej rozbudowy systemu bezpieczeństwa.

Jak  wspomniano  przed  chwilą,  protokół  802.1X  pozwala  na  zastosowanie  całej  gamy

protokołów i metod uwierzytelniania. Najpopularniejszym stosowanym protokołem uwierzytelniania
jest,  w  chwili  obecnej,  Extensible  Authentication  Protocol  (EAP).  Stanowi  on  platformę,  która
umożliwia obu stronom procesu uwierzytelniania na wymianę wiadomości oraz zawiera mechanizmy
pozwalające  obu  stronom  procesu  uwierzytelniania  na  dokonanie  wyboru  najlepszego,
obsługiwanego przez obie strony, sposobu uwierzytelniania.


Poniżej przedstawiony został podstawowy format ramki EAP.



Kod

Identyfikator

Długość

Dane

1

1

2

zmienna długość



Rysunek 4 Podstawowy format ramki EAP.


Kod  jest  polem  jednobajtowym  i  identyfikuje  typ  pakietu  EAP.  Kod  1  oznacza  ramkę  Request,  2  –
Response, 3 – Success, natomiast 4 – Failure. Kolejnym, również jednobajtowym, jest identyfikator,
który  służy  do  dopasowania  odpowiedzi  do  żądania.  Pole  długości  ma  dwa  bajty  i  określa  rozmiar
pakietu w bajtach. Pole danych może mieć 0 lub więcej bajtów. Format danych zależy od pola kodu.
Komunikacja w protokole EAP jest wymianą pakietów Request/Response, aż do momentu odebrania
pakietu Success lub Failure.

Protokół  EAP  przenoszony  z  użyciem  protokołu  802.1X  nazywany  jest  często  EAP  over  LAN

(EAPoL),  jako  że  jego  komunikaty  przenoszone  są  bezpośrednio  przez  warstwę  drugą  sieci  –  bez
użycia dodatkowych protokołów sieciowych (warstwa trzecia) czy transportowych (warstwa czwarta),
takich jak IP, UDP czy TCP.
Należy pamiętać, że 802.1X, a zatem i EAPoL, stosowany jest pomiędzy suplikantem, a urządzeniem
granicznym.  Komunikacja  pomiędzy  urządzeniem  granicznym  a  serwerem  uwierzytelniania  odbywa
się już z pomocą protokołu RADIUS (a w przypadku stosowania protokołu EAP  – EAP over RADIUS),
opartego na protokole UDP.


Metody uwierzytelniania

Protokoły uwierzytelniania

802.1x

RADIUS

UDP

IP

802.3/802.11/...

802.3/...

Urządzenie graniczne

Urządzenie graniczne

Klient (suplikant)

Klient (suplikant)

Serwer uwierzytelniający

Serwer uwierzytelniający

802.1x

RADIUS



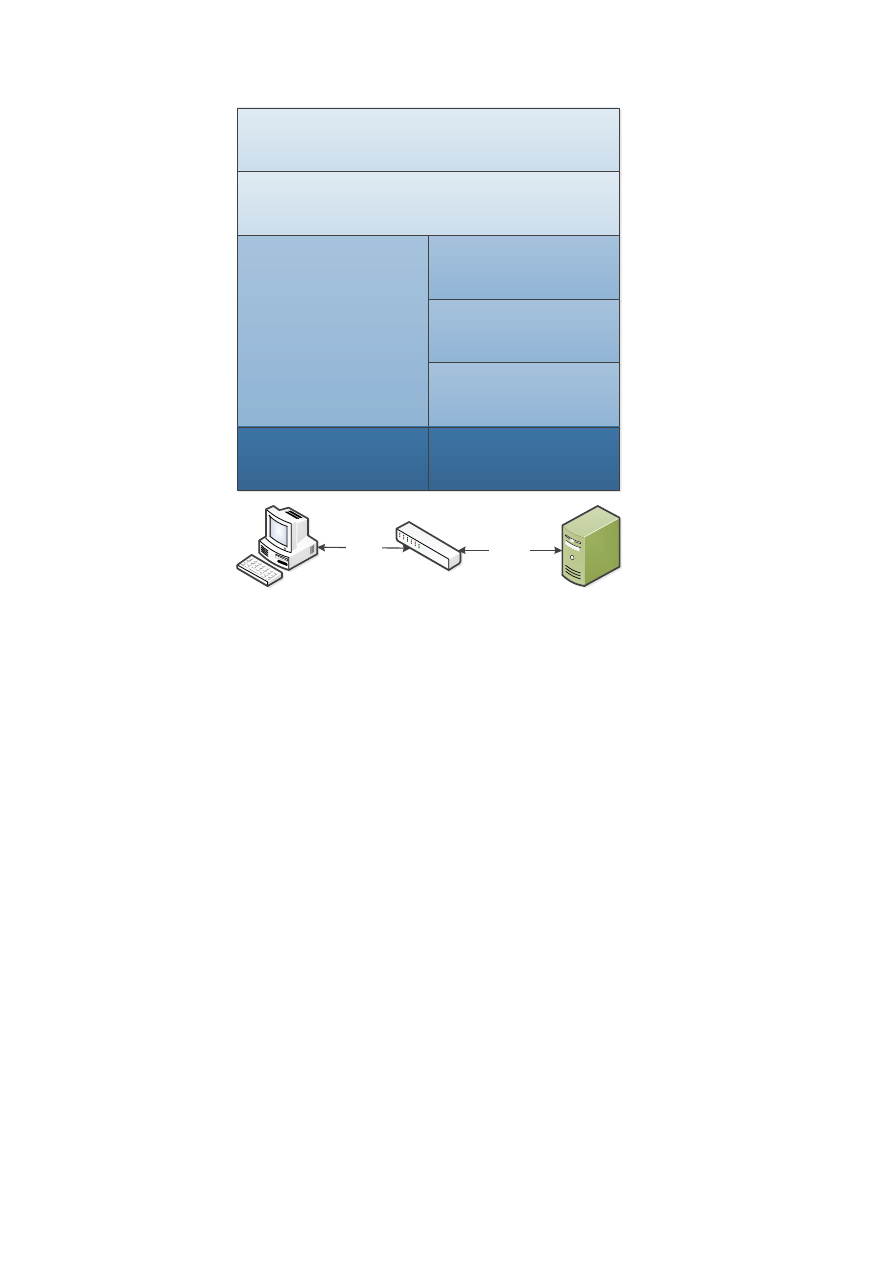

Rysunek 5 Model warstwowy protokołów uwierzytelniania na odcinkach suplikant - urządzenie graniczne i urządzenie

graniczne - serwer uwierzytelniający.




Metod  uwierzytelniania,  czyli  mechanizmy  które  są  w  stanie  potwierdzić  tożsamość

użytkownika różnymi sposobami, wykorzystywane razem z protokołem EAP można podzielić na trzy
grupy:
a.  metody  z  kluczem  symetrycznym  -  klient  i  serwer  uwierzytelniający  zestawiają  pomiędzy  sobą

zaufane  połączenie  poprzez  udowodnienie  znajomości  sekretnego  klucza  przez  jedną  i  drugą
stronę.  Metody  z  kluczem  symetrycznym  mają  tą  zaletę,  że  nie  wymagają  dużej  złożoności
obliczeniowej. Natomiast wadą jest to, że większość użytkowników wybiera słabe hasła a przez to
metoda ta jest podatna na ataki słownikowe.
-  MD5  -  jest  najbardziej  popularną  metodą,  która  daje  podstawowe  zabezpieczenie.
Wykorzystywany  jest  tu  jednostronny  algorytm  hash'ujący  w  połączeniu  z  sekretnym kluczem  i
zadaniem,  którego  rozwiązanie  potwierdza  znajomość  klucza  przez  klienta.  W  momencie,  gdy
hacker  podsłucha  zadanie  oraz  jego  zahash'owaną  odpowiedź,  może  w  łatwy  sposób  uzyskać
sekretny  klucz  poprzez  wrzucanie  wyrazów  ze  słownika  aż  uzyska  tą  samą  odpowiedź.  Hacker
znając  hasło  klienta  może  w  prosty  sposób  podszyć  się  pod  klienta.  Ponadto  poprzez
jednostronne uwierzytelnianie i słabość algorytmu, MD5 jest podatny na ataki typu Man-in-the-
Middle - hacker może podszyć się pod punkt dostępowy i przejąć sesje klienta.
-  LEAP  (Lightweight  EAP)  –  został  zaprojektowany  przez  Cisco  dla  sieci  bezprzewodowych.  W
przeciwieństwie do MD5, LEAP używa dwustronnego uwierzytelnienia, co pozwala wyeliminować
ataki Man-in-the-Middle. Szyfruje on dane używając dynamicznie zmieniającego się kluczy WEP.

W LEAP klucze sesyjne są unikatowe dla każdego klienta. Niestety LEAP jest podatny analogicznie
do MD5 na ataki słownikowe.

b.  metody  z  kluczem  publicznym  -  do  zaszyfrowania  wiadomości  używany  jest  klucz  publiczny

natomiast  do  jego  odszyfrowania  służy  wyłącznie  klucz  prywatny.  By  dowieść  o  prawidłowości
klienckiego  klucza  publicznego,  serwer  uwierzytelniający  musi  zestawić  zaufane  połączenie  w
oparciu o autoryzowane certyfikaty CA.
- TLS (Transport Layer Security) - całkowicie odporny na łamanie haseł, ze względu na to, że nie
jest  od  nich  zależny.  TLS  oparty  jest  na  dwustronnego  uwierzytelniania  bazującym  na
certyfikatach  X.509,  co  pozwala  wyeliminować  ataki  Man-in-the-Middle.  Ponadto  dynamicznie
generuje  i  odpowiednio  rozprowadza  pomiędzy  klientami  odpowiednio  klucze  publiczne  i
prywatne służące do zabezpieczenia połączenia. Jedyną wadą TLS jest, że wymaga się od dwóch
stron ważnych certyfikatów, co powoduje rudności administracyjne.

c.  metody  z  tunelowaniem  -  główną  zaletą  tunelów  jest  to,  że  realizują  ochronę  tożsamości.

Używanie tunelów i metod tunelowych pozwala na ukrycie tożsamości klienta. Ze względu na to,
że  w  pierwszej  fazie  jest  zestawiany  tunel  a  dopiero  w  drugiej  następuje  faktyczne
uwierzytelnianie, metody te są tak samo bezpieczne jak TLS.
- TTLS (Tunneled TLS) - jest rozwinięciem TLS. Proces uwierzytelniania przebiega tutaj w dwóch
fazach.  W  pierwszej  serwer  wstępnie  uwierzytelnia  klienta  na  podstawie  certyfikatów  X.509.
Jednak w tym przypadku wymagany jest wyłącznie certyfikat serwera. Po wymianie certyfikatów
zestawiany jest szyfrowany tunel. W fazie drugiej przesyłane są już przez tunel dane potrzebne
do uwierzytelnienia.
-  PEAP  (Protected  EAP)  –  metoda  o  bardzo  podobnej  funkcjonalności  do  TTLS.  Został
zaproponowany przez firmy Microsoft, CISCO oraz RSA Security jako alternatywa TTLS. Mimo że
standard  powstał  już  po  ukazaniu  się  TTLS,  zyskał  dużą  popularność  i  jest  szeroko
implementowany,  oczywiście  również  w  systemach  Microsoft  Windows.  Jedyną  różnicą
pomiędzy TTLS a PEAP  jest to, że PEAP w  drugie fazie  może  wyłącznie z metod EAP,  natomiast
TTLS może korzystać z innej metody uwierzytelniania.


PPP

802.11

802.3

802.1X

EAP

MD5

TLS

TTLS

PEAP

MS-

CHAPv2

P
A
P

C
H
A
P

E
A
P

EAP



Rysunek 6 Przykładowe metody uwierzytelniania dostępne z użyciem protokołu EAPoL.

Tabela 1 Właściwości wybranych metod uwierzytelniania dostępnych z użyciem protokołu EAP.

Metoda

Typ poświadczenia

Uwierzytelnianie

Zalety

Wady

EAP/MD5  - ustalone hasła

Rozwiązanie zadania,
potwierdzające
znajomość klucza

- łatwy w
implementacji i
wdrożeniu
- dobrze wspierany

- słaby mechanizm
uwierzytelniania
- nie zapewnia
dwustronnego
uwierzytelniania

LEAP

- ustalone hasła

Opiera się na
protokole
uwierzytelniania MS-
CHAP i MS-CHAPv2

- łatwy w
implementacji i
wdrożeniu
- zapewnia
dwustronne
uwierzytelnianie
- wspiera
dynamiczne
generowanie kluczy
WEP

- standard
zastrzeżony
- słaby mechanizm
uwierzytelniania,
jeśli hasło jest źle
wybrane

EAP/TLS

- certyfikaty

Dwustronne
uwierzytelnianie
certyfikatów

- silny mechanizm
uwierzytelniania
- zapewnia
dwustronne
uwierzytelnianie
- wspiera
dynamiczne
generowanie kluczy
WEP

- trudny w
implementacji i
wdrożeniu
- wymaga
infrastruktury
klucza publicznego
- wymaga ważnych
certyfikatów od
klienta i serwera

EAP/TTLS  - ustalone hasła

- hasła
jednorazowe
- certyfikaty

Dwie fazy:
- serwer sam się
uwierzytelnia
używając certyfikat i
zestawia szyfrowany
tunel
- przez tunel
przesyłane są
informacje do
uwierzytelnienia
klienta

- silny mechanizm
uwierzytelniania
- zapewnia
dwustronne
uwierzytelnianie
- wspiera
dynamiczne
generowanie kluczy
WEP

- trudniejszy do
wdrożenia niż
EAP/MD5
- ograniczone
wsparcie zarówno
przez sprzęt, jak i
oprogramowanie

PEAP

- ustalone hasła
- hasła
jednorazowe
- certyfikaty

Podobny do TTLS, za
wyjątkiem innej
metody EAP
wewnętrznego
uwierzytelniania

- silny mechanizm
uwierzytelniania
- zapewnia
dwustronne
uwierzytelnianie
- wspiera
dynamiczne
generowanie kluczy
WEP

- wschodzący
standard





Poza  opisanymi  już  wcześniej  elementami  systemu  kontroli  dostępu,  tzn.  suplikantem  oraz

urządzeniem  granicznym,  konieczny  jest  także  serwer  uwierzytelniający.  Jego  zadaniem  jest
komunikacja z urządzeniem granicznym, a za jego pośrednictwem także z suplikantem, a następnie:
- potwierdzenie tożsamości tego ostatniego,
- decyzja czy i jaki dostęp mu przyznać,
- określenie opcji konfiguracyjnych, które należy przekazać urządzeniu granicznemu i suplikantowi (w
rodzaju: typu kompresji, typu szyfrowania, adresów IP, maksymalnej dopuszczalnej wielkości ramki,
itp.),
- wygenerowanie kluczy szyfrujących,
-  przesłanie  decyzji  o  dopuszczeniu  lub  odrzuceniu  podłączającego  się  urządzenia  do  urządzenia
granicznego i suplikanta,
-  przesłanie  ustalonych  wcześniej  lub  wygenerowanych  opcji  konfiguracyjnych  i  materiału
kryptograficznego do urządzenia granicznego i suplikanta.

Najczęściej spotykanym obecnie typem serwera uwierzytelniającego jest serwer RADIUS. W systemie
korzystającym z takiego serwera poszczególne jego elementy nazywamy następująco:
-  suplikant  –  element  urządzenia  próbującego  podłączyć  się  do  sieci,  który  odpowiedzialny  jest  za
współpracę z mechanizmami bezpieczeństwa systemu w celu jego uwierzytelnienia.
-  klient  RADIUS–  mechanizmy  zawarte  w  urządzeniu  pośredniczącym  w  podłączaniu  się  innych  do
sieci (np. w punkcie dostępowym czy przełączniku Ethernet).
- serwer RADIUS – serwer uwierzytelniający.
O ile do komunikacji pomiędzy suplikantem i klientem RADIUS wykorzystywany jest protokół 802.1X
(a  najczęściej  jego  wersja  EAPoL),  to  do  komunikacji  pomiędzy  klientem  i  serwerem  RADIUS
wykorzystywany  jest  protokół  transportowy  RADIUS,  który  korzysta  z  protokołu  IP/UDP.  Z  jednego
serwera  uwierzytelniającego  może  korzystać  wielu  klientów  RADIUS  (czyli  wiele  urządzeń
granicznych), co pozwala na stworzenie scentralizowanego systemu punktu uwierzytelniania.
Dodatkową funkcją serwera uwierzytelniającego RADIUS może być zbieranie danych o wykorzystaniu
systemu przez użytkowników  (np. o czasach połączeń, ilości przesłanych danych itp.). Stąd też tego
rodzaju  serwery  są  często  nazywane  serwerami  AAA:  Authentication  (uwierzytelnianie  –
potwierdzenie  tożsamości),  Authorization  (autoryzacja  –  określenie  poziomu  dostępu  do  zasobów),
Accounting (rozliczanie – zbieranie danych o wykorzystaniu zasobów przez użytkownika).













Laboratorium składa się z dwóch części – wejściówki oraz zadań do wykonania. Za obie części można
uzyskać po 1 punkcie. Wejściówka składać się będzie z 5 pytań jednokrotnego wyboru. Za każdego
pytanie można uzyskać 0.2 punktu.



Pytania:

1.  IEEE 802.1X jest standardem kontroli dostępu do sieci …
2.  Które elementy tworzą środowisko IEEE 802.1X?
3.  Urządzeniem granicznym jest …
4.  Przy próbie podłączenia się klienta do sieci …
5.  Protokół 802.1X …
6.   Najpopularniejszym obecnie protokołem uwierzytelniania stosowanym w IEEE 802.1X jest …
7.  Które pole nie wchodzi w skład ramki EAP?
8.  Który z typów pakietów nie jest typem pakietu EAP?
9.  Protokół 802.1X stosowany jest pomiędzy …
10. Metodą uwierzytelniania wykorzystującą klucz symetryczny jest …
11. Metodą uwierzytelniania wykorzystującą klucz publiczny jest …
12. Metodą uwierzytelniania wymagającą zestawienia tunelu jest …
13. Metodą uwierzytelniania niewykorzystującą certyfikatów jest …
14. Metodą uwierzytelniania niezapewniającą dwustronnego uwierzytelniania jest …
15. Najpopularniejszym obecnie typem serwera uwierzytelniającego jest …
16. Protokołem wykorzystywanym do komunikacji pomiędzy klientem i serwerem RADIUS jest …
17. Ilu klientów RADIUS może korzystać z jednego serwera uwierzytelniającego?
18. Serwer AAA pozwala na …
