WIRING DIAGRAMS

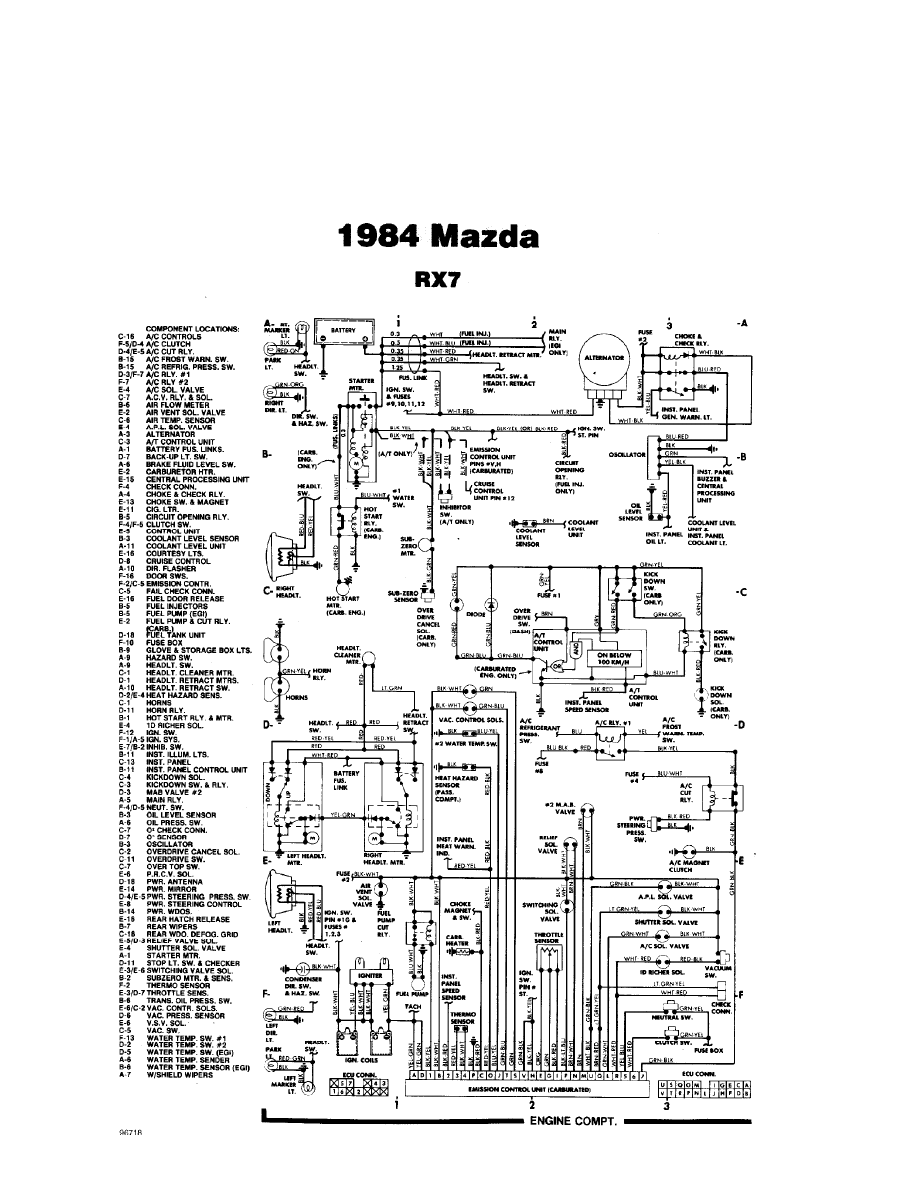

Fig. 1:  Engine Compartment

1984 Mazda RX7

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Tuesday, April 04, 2006  05:23PM

background image

WIRING DIAGRAMS

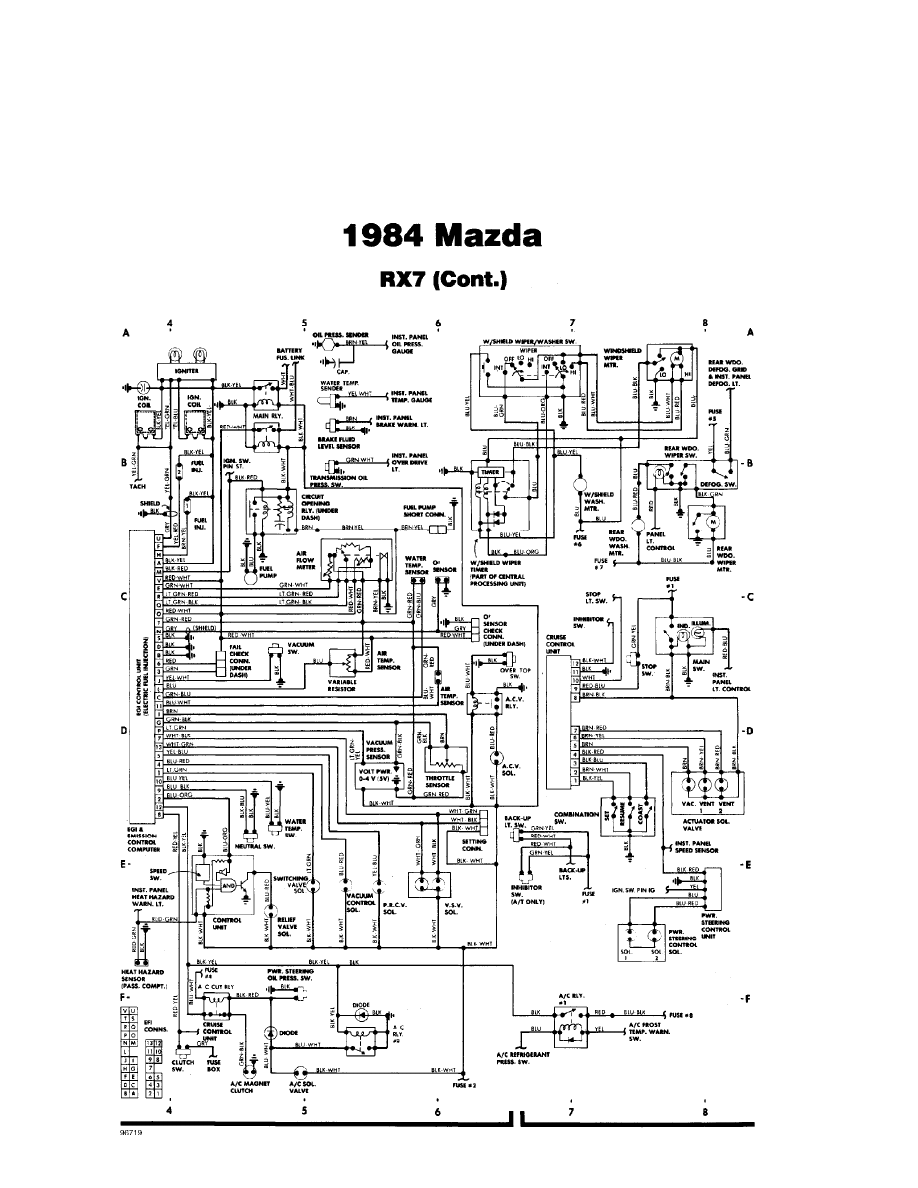

Fig. 2:  Engine Compartment (Cont.) Fuse Block & Underdash (p. 2)

1984 Mazda RX7

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Tuesday, April 04, 2006  05:23PM

background image

WIRING DIAGRAMS

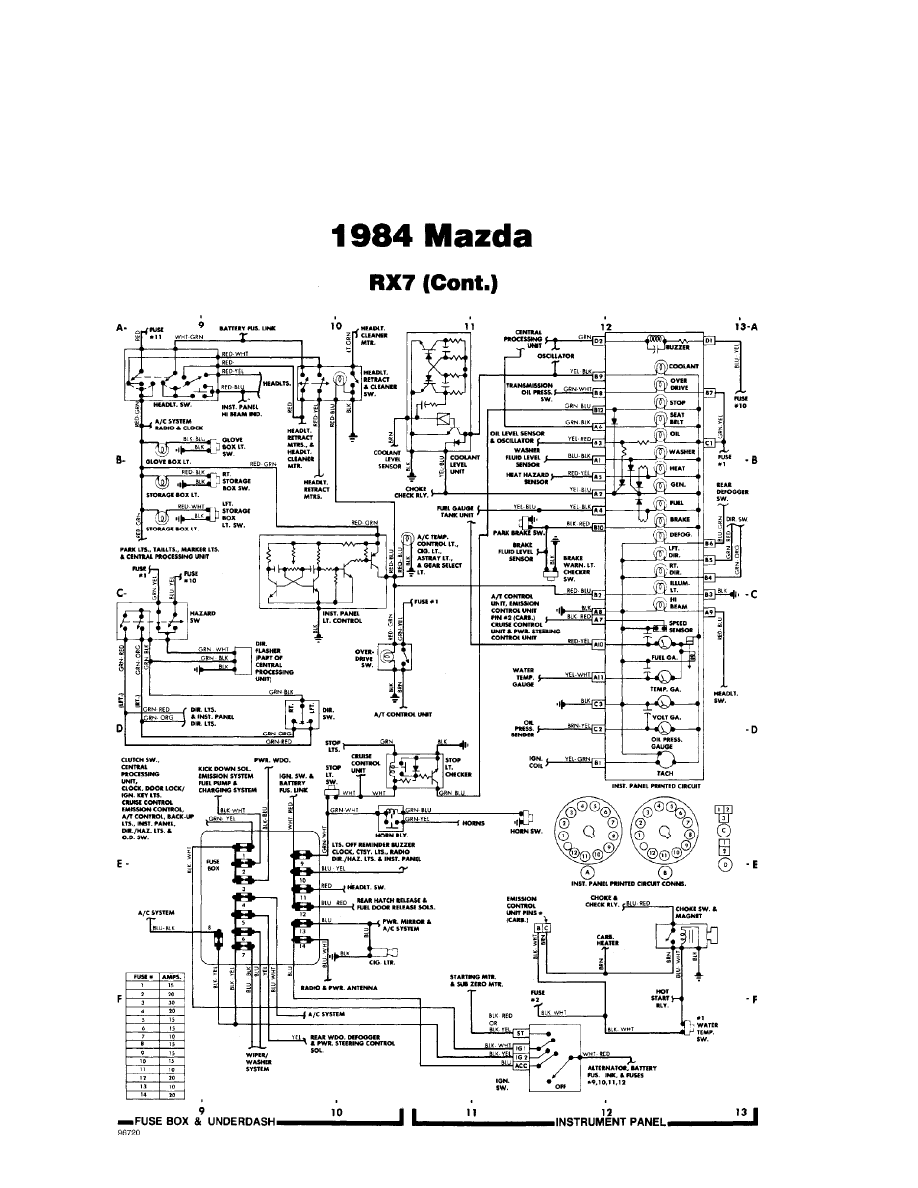

Fig. 3:  Fuse Block & Underdash (Cont.) & Instrument Panel (p. 3)

1984 Mazda RX7

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Tuesday, April 04, 2006  05:23PM

background image

WIRING DIAGRAMS

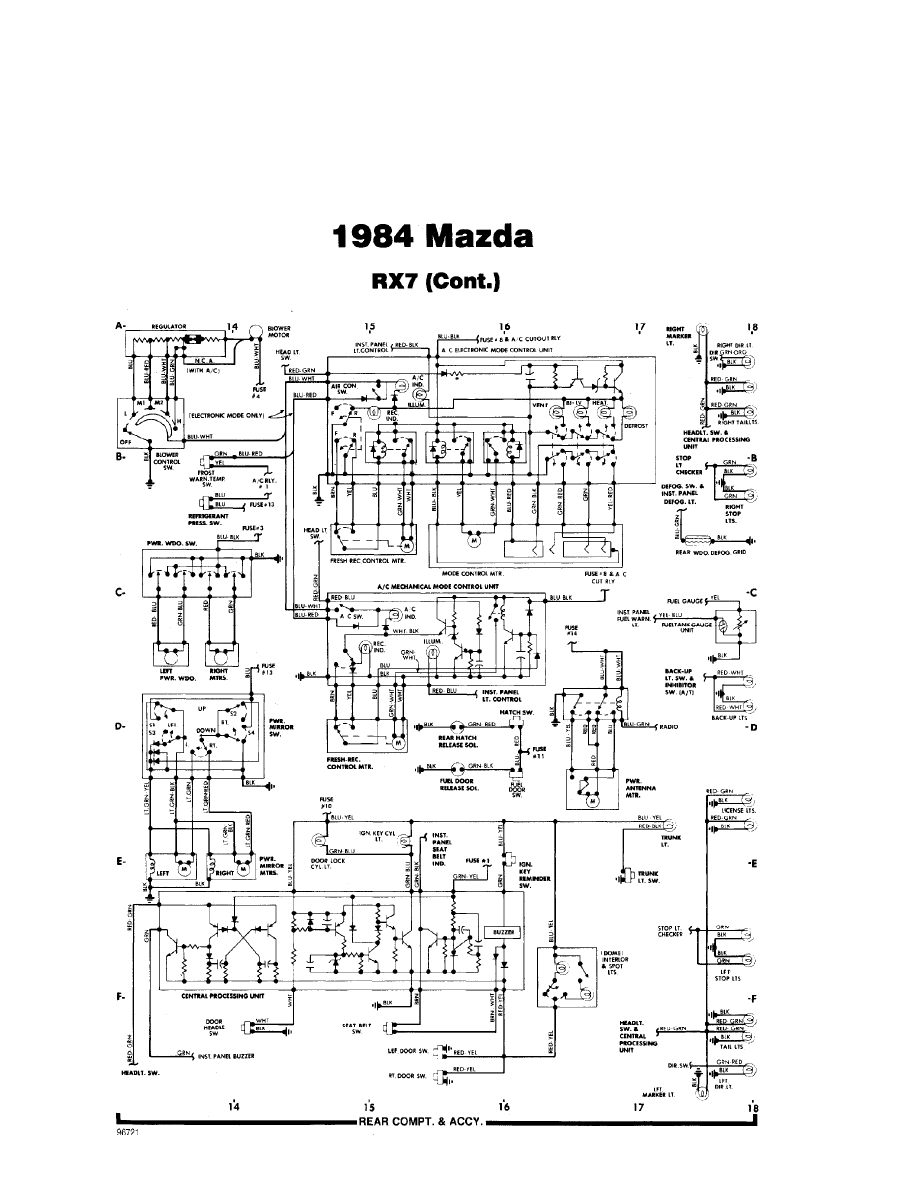

Fig. 4:  Rear Compartment & Accessories (p. 4)

1984 Mazda RX7

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Tuesday, April 04, 2006  05:23PM
