Instalación Plafón Audi  A4/A3

en

SEAT Toledo/leon




MATERIAL NECESARIO .


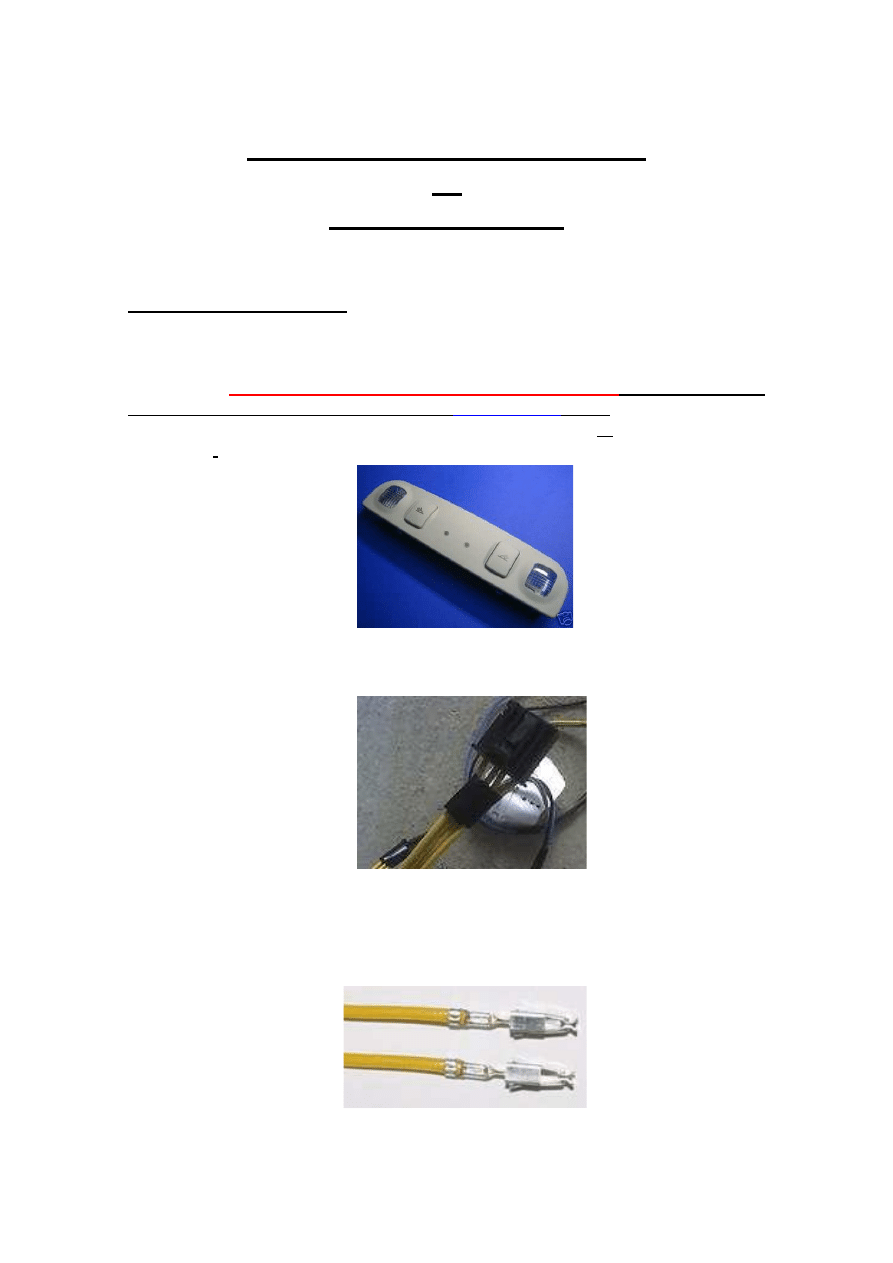

1.- Plafón  Audi  A4  referencia  8E0  947  111  A  /9NQ”gris  perla”  .-  con  leds
Ambiente

“ este no lo venden en la Audi como pieza original

,  debe comprarse

en  Alemania  en  paginas  web    como

www.ebay.de

.  etc    existe  en  varios

colores,  NEGRO

,  PLATA

  ,

GRIS  PERLA



Y  CREMA

.. buscarlo  con  esta

referencia  Audi A4 RS4 A3 8P 8PA Ambientebeleuchtung Leseleuchte











2.- Conector hembra refª.-  6QO 972 704 de Audi A4 comprar en Concesionarios
Audi













3.-    4  Cables    con  terminales  faston    para  el  conector    refª  -  000  079  133  de
Wolkswagen  de 1,0 mm2  , ya lleva  los terminales faston hembra,








                                                000 973 133  de 1,0 mm2

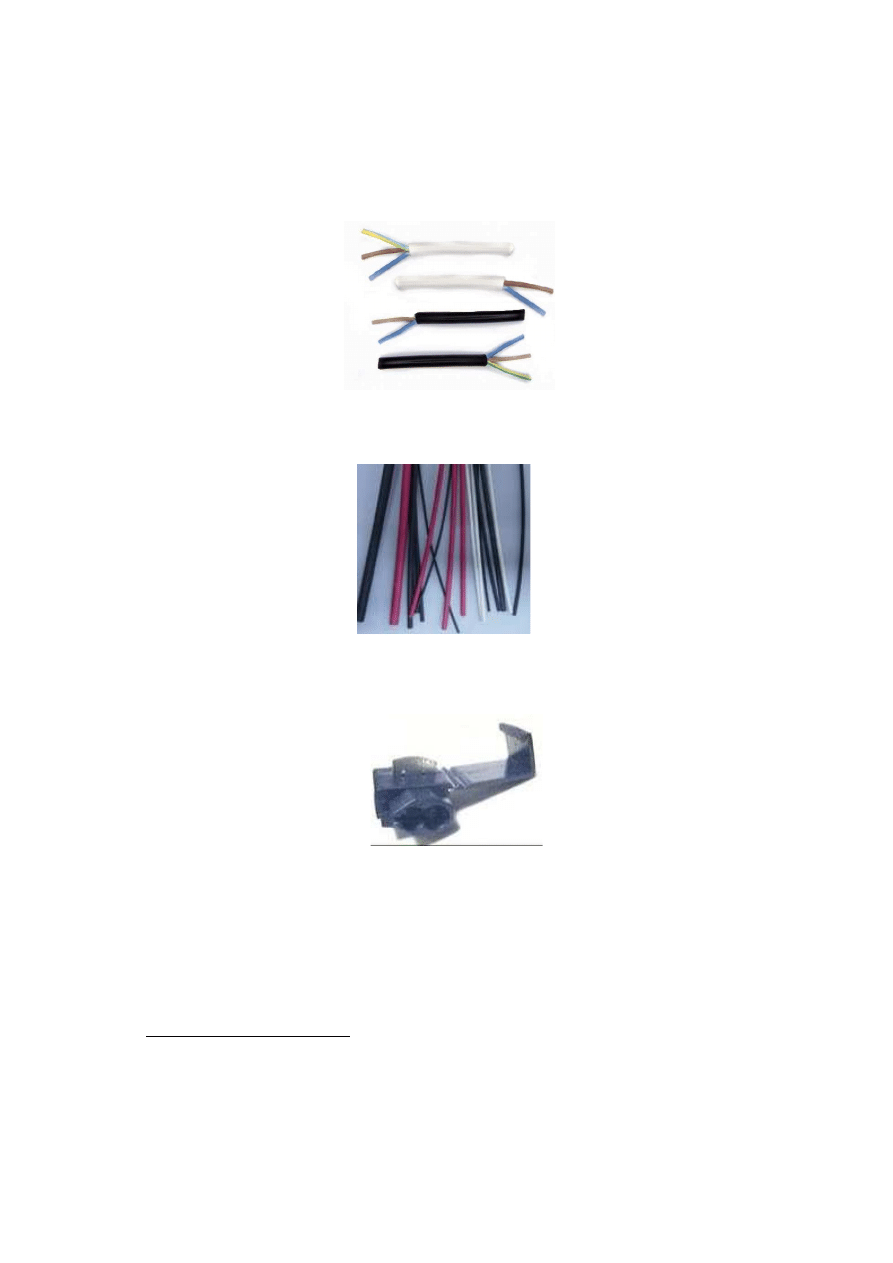

4.-    1  Cable  de  4  hilos  de  1,0  mm2  colores

AZUL

  ,

AMARILLO

/

VERDE

,

MARRON

,  NEGRO  de    tipo  manguera    de  unos  2  metros  para  empalmar  al

cable referenciado 000 973 133 y luego  para llevarlo hacia el plafon delantero










5.- Funda termoretractil para proteger los empalmes











6.- 4  Robacorrientes  para  conectar  los  cables  al  plafón  delantero  ,  al  ser  posibles
amarillos que son los más pequeños y si no pues con los robacorrientes rojos.









7.-  Cutter  para cortar el techo, cinta aislante, tijeras y velcro “ambas partes” negro
de unos 5 cm de largo.






TIEMPO INSTALACION

 Si eres mañoso, entre unos 30 minutos a 1 hora y 30 minutos







INSTRUCCIÓN DE INSTALACION

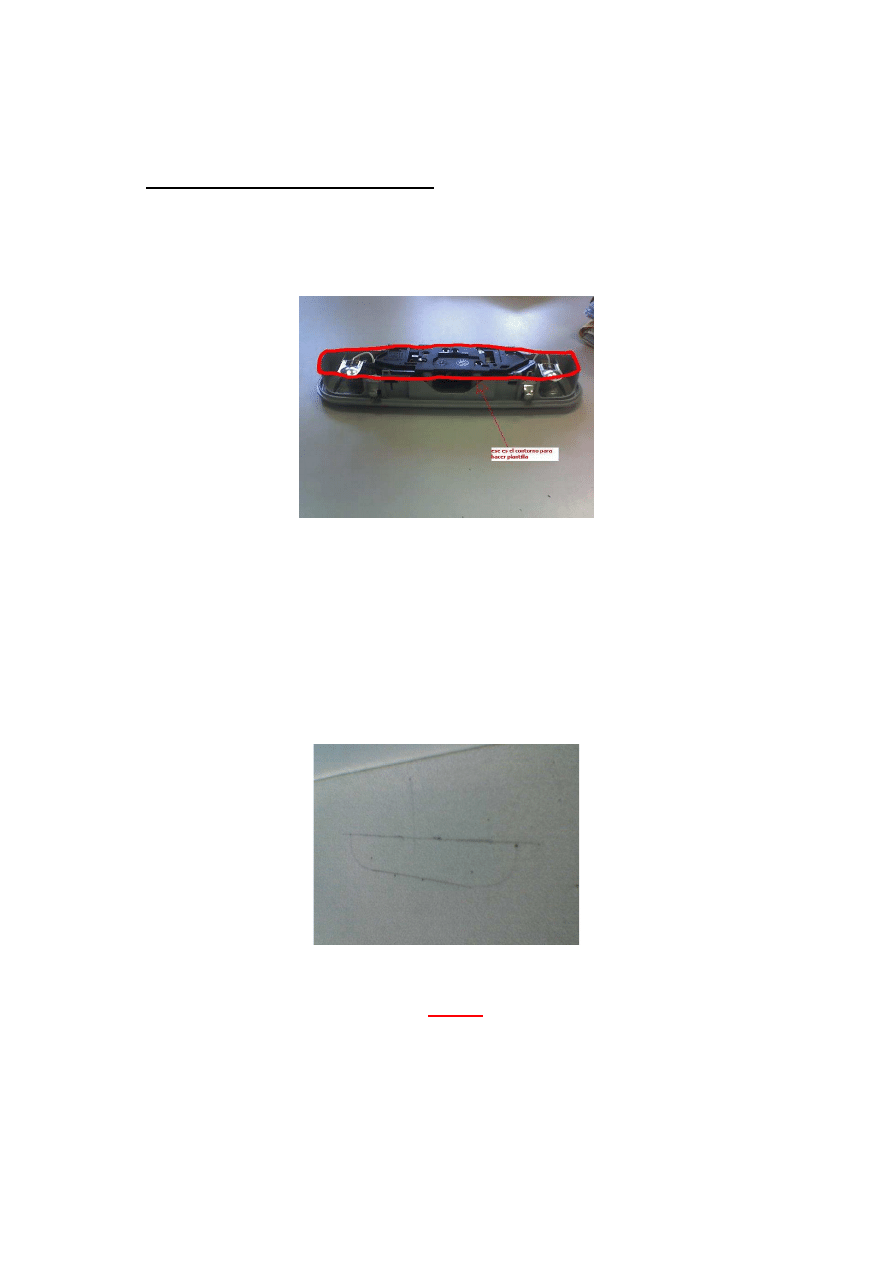

1.-    Primero  hay  que  hacer  una  plantilla    con  el  plafón    por    el  contorno  que  esta
subrayado en rojo Figura   numero 1  ,













                                                       Figura nº 1


2º.- Una vez hecha la plantilla  con el contorno del plafón se presenta en el techo y se
dibuja  tal como ésta,  dibujar con lápiz ya que si hay que rectificar se borra con una
goma , hasta dar con la ubicación perfecta    figura numero 2

, para comprobar que

no  hay obstáculos entre la figura pintada en  el techo, con una aguja de coser fina
veis pinchando por todo el contorno de la figura pintada y si no hay obstáculos y esa
es la situación que os gusta pues a cortar. NO SE NOTAN LOS PINCHAZOS de la
aguja













Figura nº 2 (foto de alberto_amc)



“OJO”

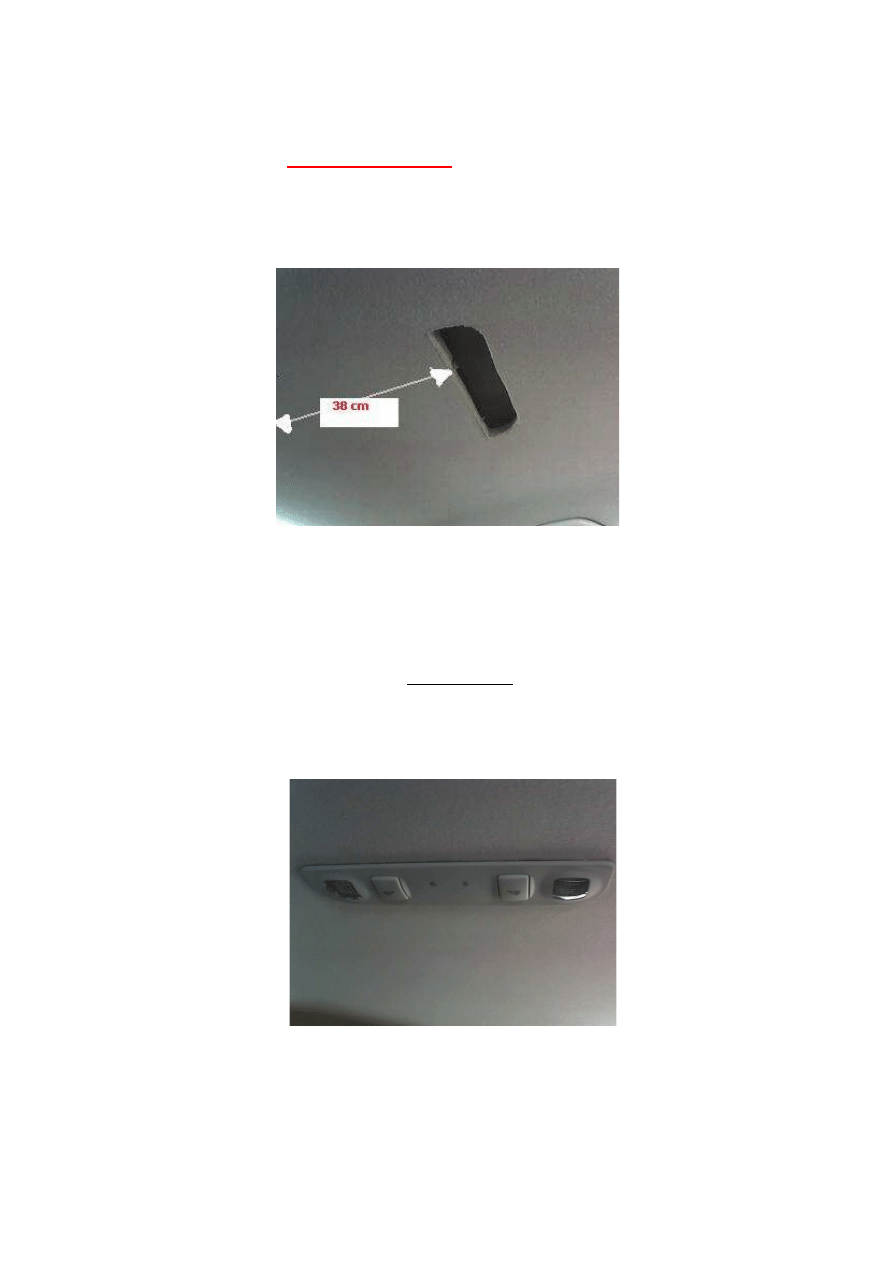

  La  Situación  idónea  es  justo  antes  de  los  plafones  laterales  de  cortesía

traseros  y    a  una  distancia    no    mayor    de  38  cm  en  línea  recta,  desde  donde
comienza  el  tapizado  del  techo  por  la  parte  trasera  ,  hacia  adelante  en  línea
recta.

    ¿Por qué? ,  porque al pasar los 38 cm hay un travesaño  que va de derecha a
izquierda  o  viceversa  y  entonces  no  te  cabria  el  plafón  y  por  consiguiente  se
estropea el techo.

Mirar fotografía nº 3 ,





3º.-   Una vez presentada la plantilla con un cutter bien afilado y con mucho tacto y
sin miedo  hacer el agujero como en la   figura nº 3

















 Figura nº 3



    4º.-  Luego coger el plafón y colocarlo en su sitio lleva 4 pestañas dos en cada lado y
ellas mismas enganchan en la esponja que hay , no obstante en el plafón hay una pieza
de plástico negra que se le puede poner velcro negro del que se pega uno a la pieza y el
otro extremo en el techo y queda susperfuerte y muy sujeto, entre el borde de la tela gris
y el techo de metal abra unos 3,2 cm, cabe de sobra , el plafón tiene un espesor, desde
el borde por la parte interna hasta el borde de la pieza negra unos  2,4 cm. , pues es ir
comprobando y quedará como en la  figura nº 4















                                                                Figura nº 4

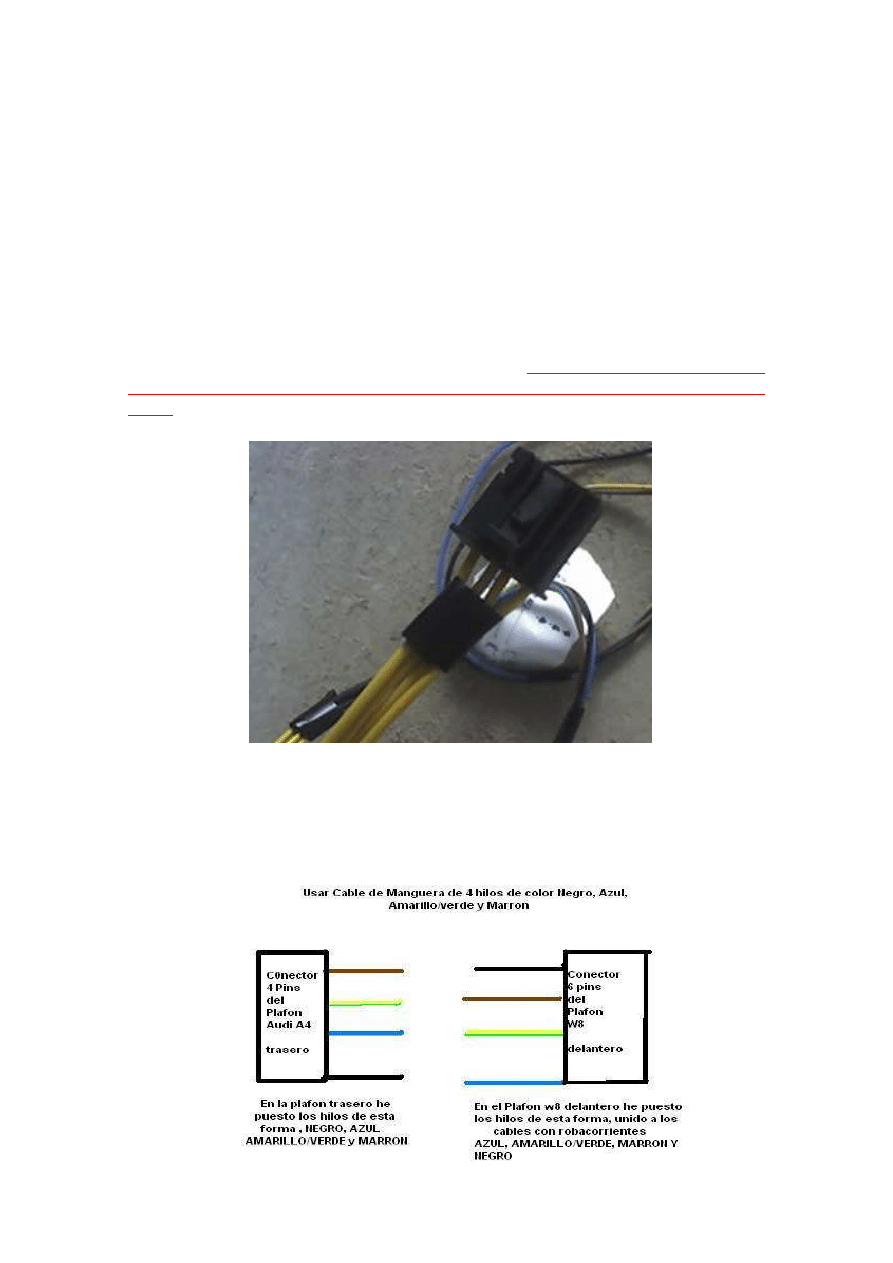

5º.-      Nos  fabricamos  el  cable  y  el  conector  referenciado  arriba  y  lo  pasamos  por  el
techo se puede hacer de dos formas conectarlo a los plafones traseros de luz de cortesía
o  bien  para  quien  no  tenga  plafones  laterales , al plafón delantero, eso ya, al gusto de
cada uno.-  Figura numero 5
         El  cable  se  puede  pasar  por  los  laterales  ,  bien  izquierdo  o  derecho,  por  donde
están los agarradores , ir pasando  el cable hacia delante , pasáis por la zona del parasol
del  conductor,  así    hasta  llegar  al  plafón  delantero.

(obviamente  hay  que  quitar  los

agarradores  y  el  parasol  del  conductor  para  que  quede  holgura  en  el  tapizado  del
techo)




















Figura nº 5



     La instalación de los cables del plafón trasero AUDI A4 al plafón delantero W8 , la
he efectuado de esta manera y todo me va perfecto.

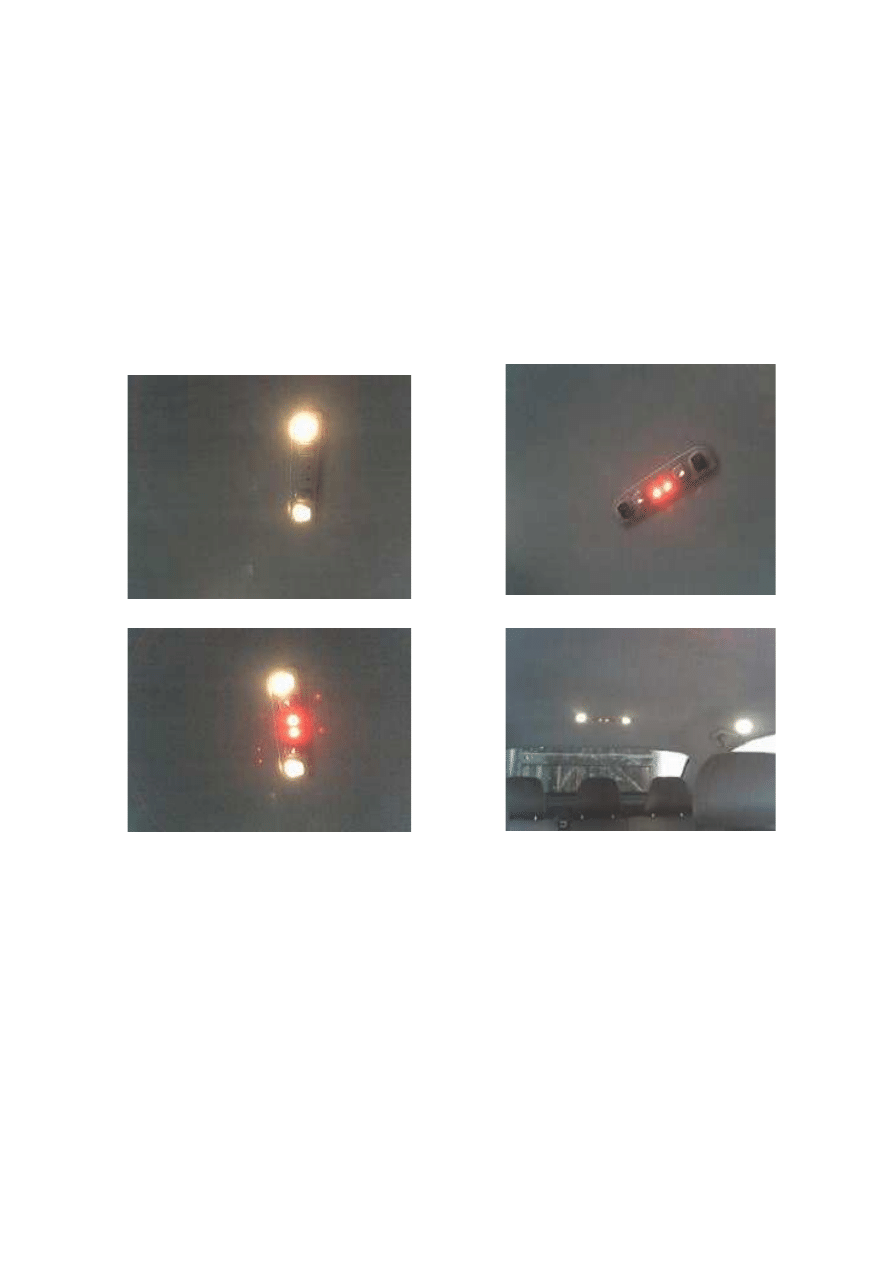

6º.-   Una  vez  colocado  todo  quedara  tal  como  así.- esta  es  una  opción,  como  otra
cualquiera, cada uno elija la ubicación más adecuada y conveniente para cada uno/a.
figuras nº 6 , 7, 8 y 9




      Figura nº 6                                                                        Figura nº 7













                Figura nº 8                                                                       Figura nº 9






Pues eso es todo, como veis muy sencillo y fácil, - A disfrutarlo.


By serjai .-



7  de Marzo de 2007



serjaima@yahoo.es

 sobre todo gracias a la gran ayuda prestada por soportar mis continuas pregunta a  ALBERTO_AMC
