1.  Treść zadania laboratoryjnego

Zadanie 1

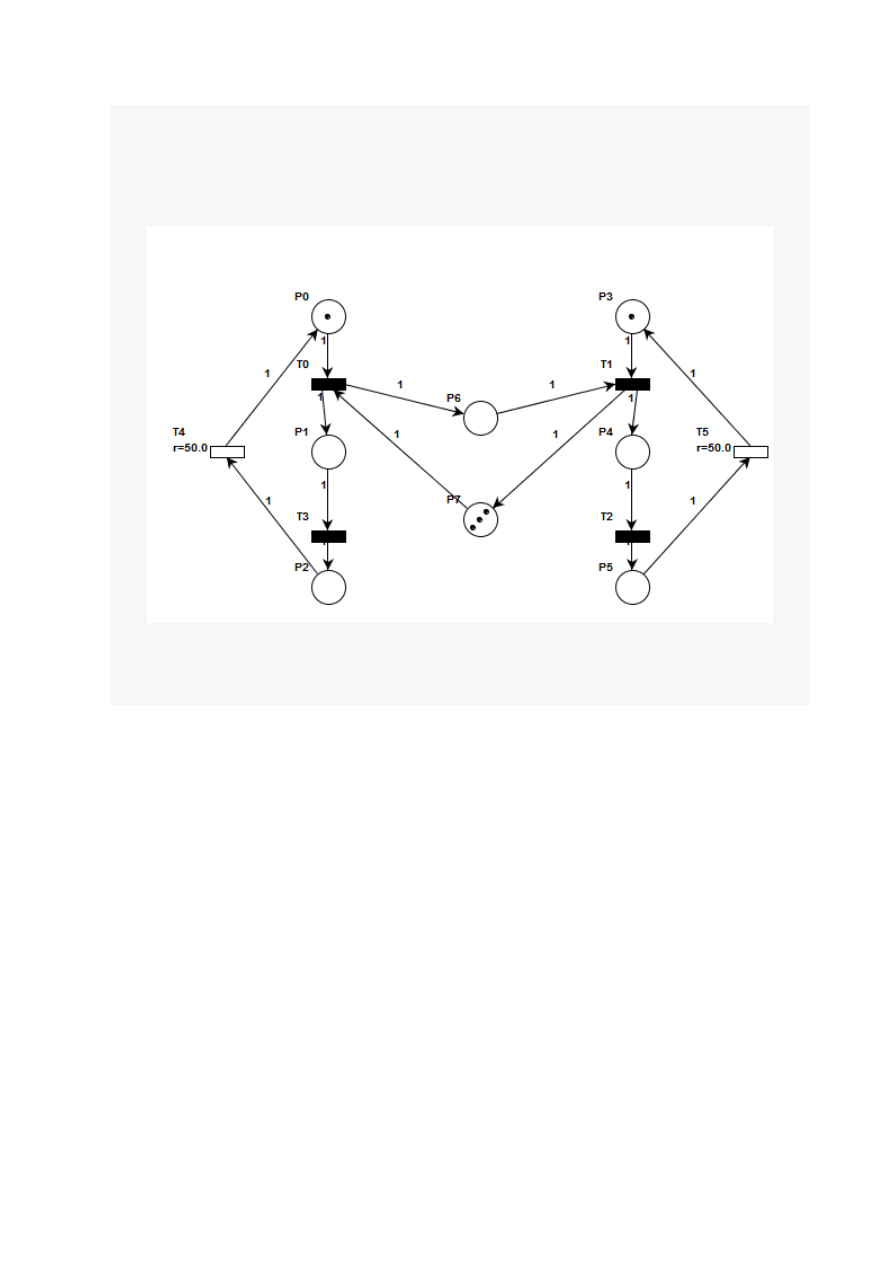

W programie PIPE odtworzyć niżej pokazaną czasową sieć Petriego (TPN). Następnie
przeprowadzić analizę stanu ustalonego (GSPN Analysis) udostępnianą w programie. Zapisać
wyniki.



Powtórzyć analizę dla: (1) T4, r=25; T5, r=75 oraz (2) T4, r=75; T5, r=25. Na tej podstawie
(trzech przypadków) wyciągnąć wnioski. Wnioski powinny wyjaśnić jak wpływa zmiana
współczynników czasowych na badane cechy tej sieci.
























2.  Realizacja zadania

2.1. Analiza stanu ustalonego (GSPN)

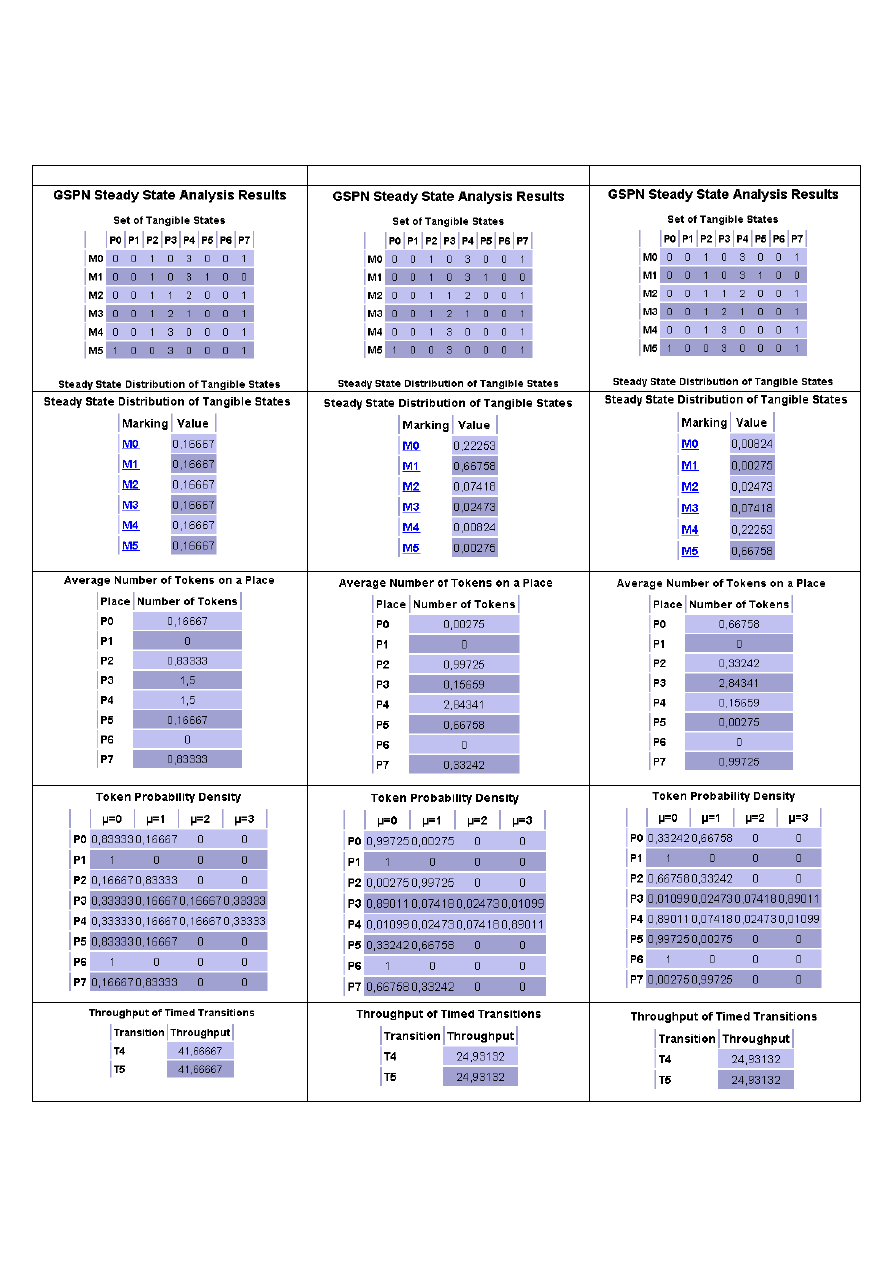

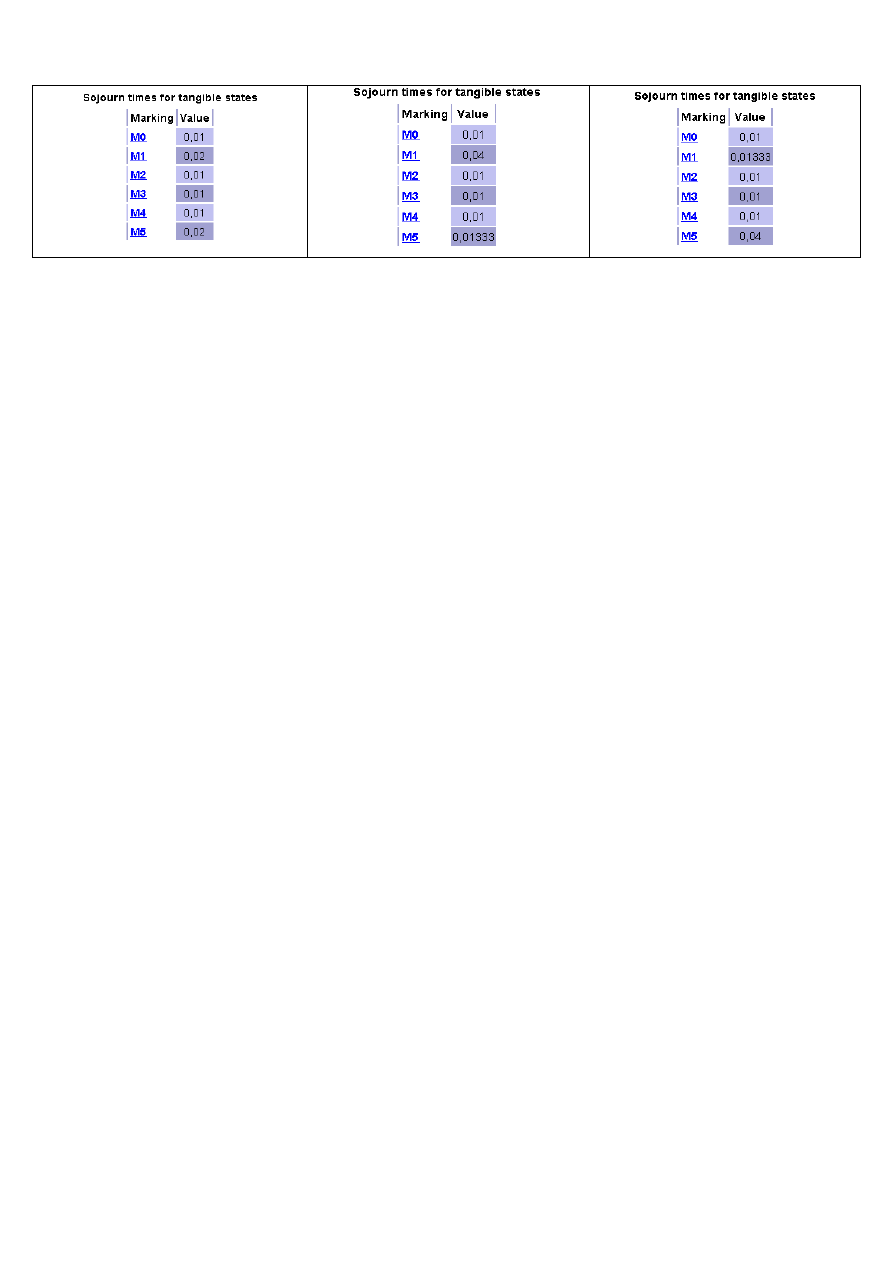

2.1.1.  Analiza stanu ustalonego przy ustaleniu różnych okresów dla tranzycji T4 i T5



T4 r=50 T5 r=50

T4 r=25 T5 r=75

T4 r=75 T5 r=25








































3.  Wnioski


Średnia liczba znaczników na miejsce dla przypadku gdy na tranzycjach T4 i T5 ustawiony jest

okres na r=50 rozkłada się równomiernie na wszystkich miejscach. Natomiast gdy ustawimy na T4
r= 25 a T5 r=75 na ma miejscu P2 występującym bezpośrednio przed tranzycją T4 średnia liczba

znaczników jest większa niż w miejscu P7 znajdującym się bezpośrednio przed tranzycja T5. W
przypadku odwrotnym (T4 r=75, T5 r=25) sytuacja jest analogiczna. Również dla miejsc P3 i P4
zachodzi podobna zależność. Podobnie i dla innych zbadanych parametrów zachodzą podobne
zależności. Tak więc można stwierdzić, iż im mniejszy znacznik r tym tranzycja szybciej się
wykonuje.
