DEMONTAŻ - MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WAHACZA TYLNEGO

DEMONTAŻ - MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WAHACZA TYLNEGO

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

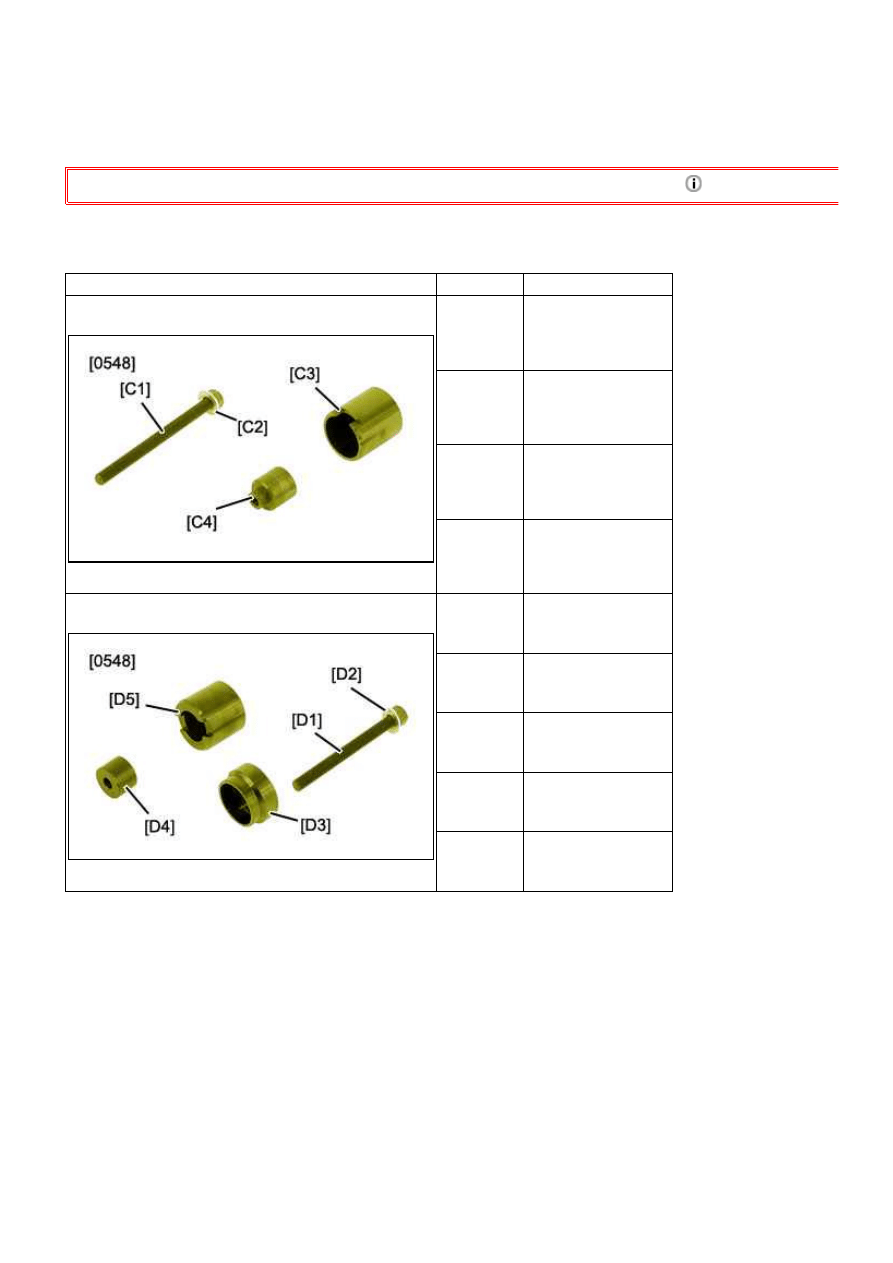

Rysunek : E5AB0JXT

[0548-C1]

Śruba prowadząca

[0548-C2]

Podkładka M12

[0548-C3]

tulejka do demontażu

[0548-C4]

trzpień do demontażu

Rysunek : E5AB0JYT

[0548-D1]

Śruba prowadząca

[0548-D2]

Podkładka M12

[0548-D3]

Lampa przenośna

[0548-D4]

Prowadnik montażowy

[0548-D5]

Tuleja montażowa

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Zdemontować górny wahacz tylnego zawieszenia.

Unieruchomić górny wahacz tylnego zawieszenia w imadle wyposażonym w miękkie nakładki szczęk.

407 - B3DG012AP0 - Demontaż - Montaż : Przeguby elastyczne górne...

http://127.0.0.1:6090/affiche.do?ref=B3DG012AP0&refaff=B3DG01...

1 z 3

2015-03-28 03:04

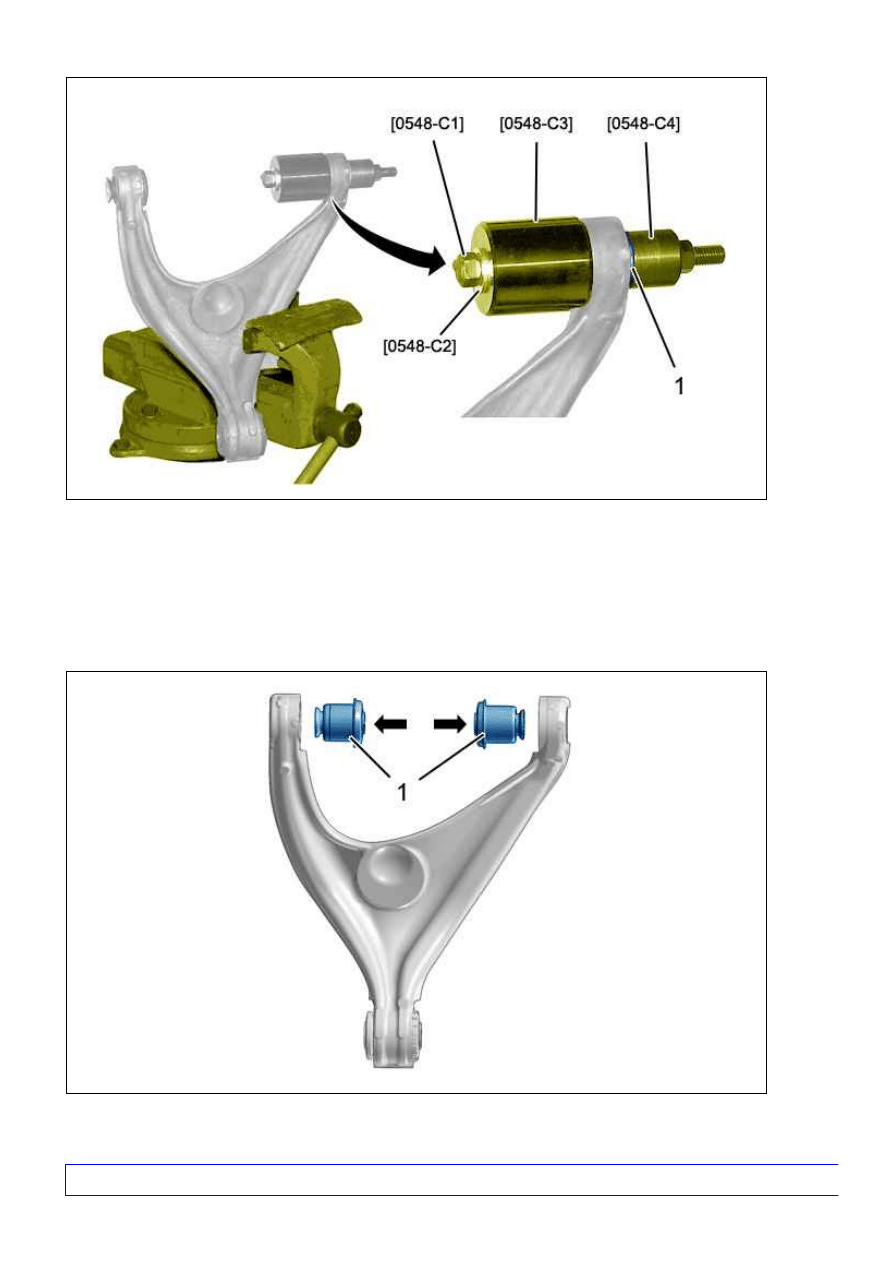

Rysunek : B3DG08JD

Zamontować przyrządy [0548-C1], [0548-C2], [0548-C3] i [0548-C4] na przegubie elastycznym (1).

Wyciągnąć przegub elastyczny (1) wkręcając śrubę [0548-C1].

Powtórzyć operację w odniesieniu do przeciwległego przegubu elastycznego.

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Rysunek : B3DP0CMD

UWAGA

UWAGA

UWAGA

UWAGA : Wyłącznie przeguby elastyczne (1), po stronie poprzeczki tylnej osi mogą być wymieniane.

UWAGA

UWAGA

UWAGA

UWAGA : Zachować kierunek montażu.

407 - B3DG012AP0 - Demontaż - Montaż : Przeguby elastyczne górne...

http://127.0.0.1:6090/affiche.do?ref=B3DG012AP0&refaff=B3DG01...

2 z 3

2015-03-28 03:04

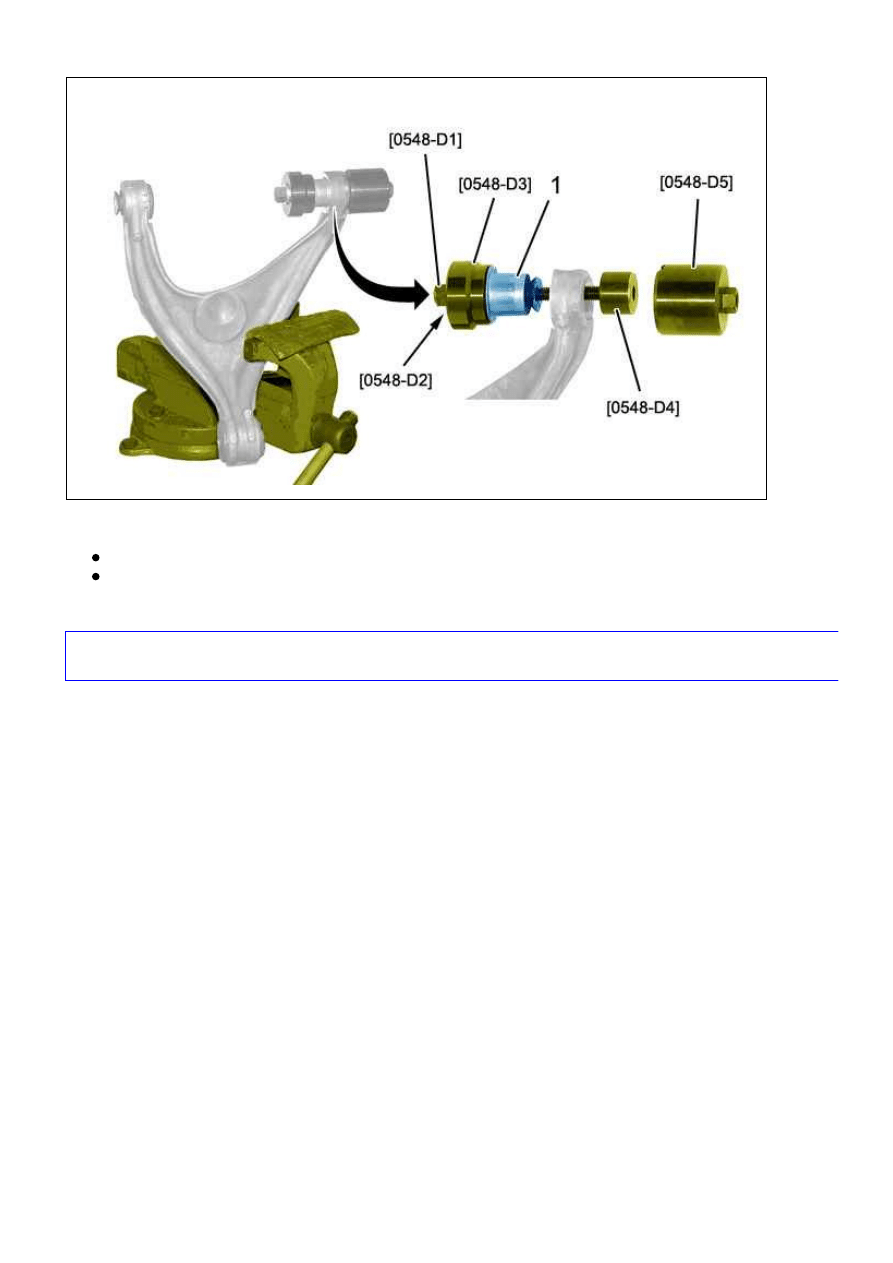

Rysunek : B3DG08MD

Zmontować :

Przegub elastyczny (1)

Przyrządy [0548-D1], [0548-D2], [0548-D3], [0548-D4] i [0548-D5]

Dokręcać śrubę [0548-D1] aż do osadzenia przegubu elastycznego (1) na swoim miejscu.

UWAGA

UWAGA

UWAGA

UWAGA   :   Montaż  elastycznej  tulei  metalowo  gumowej  wykonuje  się  z  wciskiem.Jeżeli  tuleja  metalowo  gumowa

montuje się lużno,wymienić górne ramię wahacza.

Powtórzyć operację w odniesieniu do przeciwległego przegubu elastycznego.

Zamontować górny wahacz tylnego zawieszenia.
