DEMONTAŻ-MONTAŻ : REFLEKTOR - KOREKTOR KĄTA POCHYLENIA WIĄZKI ŚWIETLNEJ

REFLEKTORA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Demontaż

Odłączyć akumulator

 .

Zdemontować przedni zderzak

 .

1.1. Reflektor

UWAGA : Operacje symetryczne.

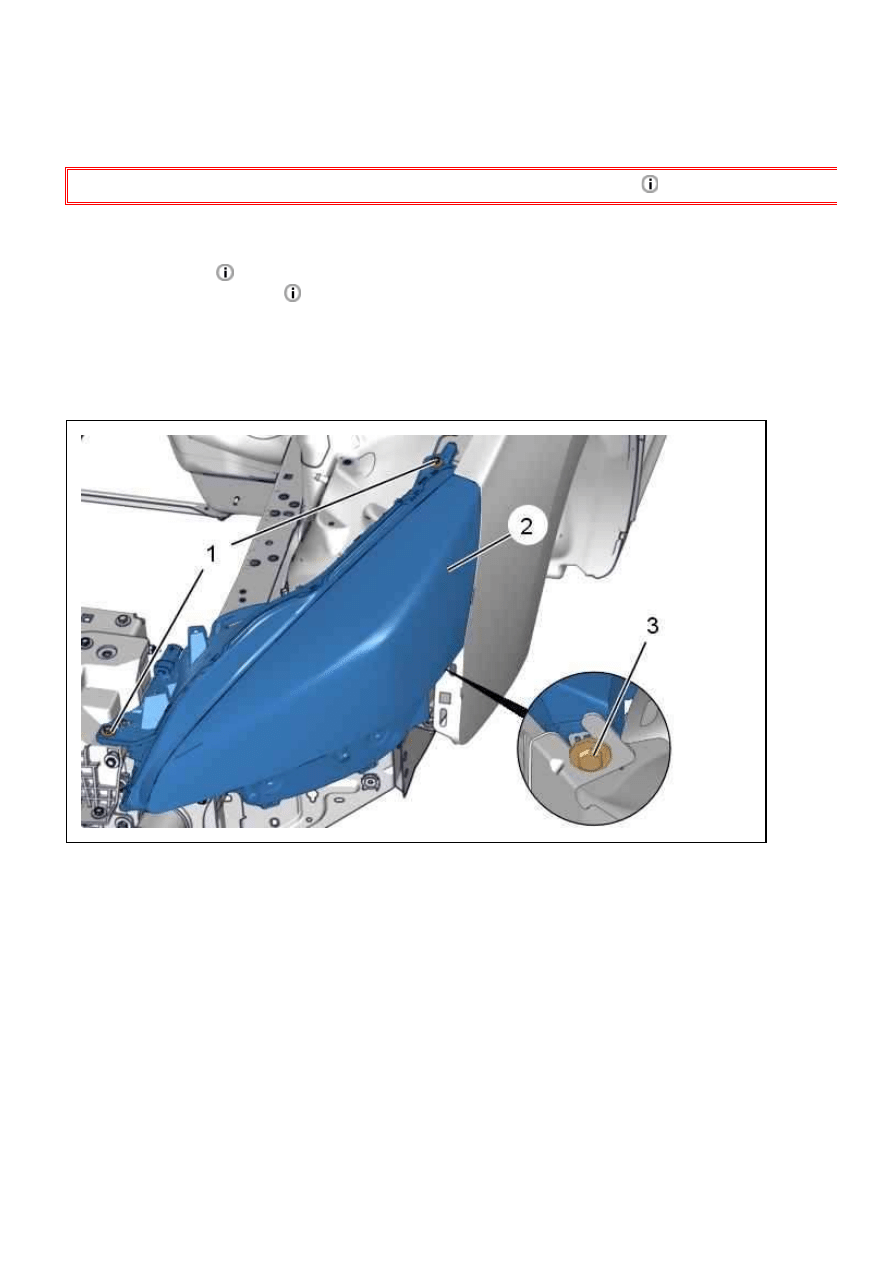

Rysunek : C5EGY55D

Zdemontować śruby (1).
Poluzować śrubę (3).
Odłączyć reflektor (2) (Zachować ostrożność).

508 - C5EG0144P0 - Demontaż-montaż : Reflektor - Korektor kąta p...

http://127.0.0.1:6090/affiche.do?ref=C5EG0144P0&refaff=C5EG014...

1 z 3

2016-08-13 23:45

Rysunek : C5EGY56D

Odłączyć złącza  (w "a").
Zdemontować reflektor (2).

1.2. Korektor kąta pochylenia wiązki świetlnej reflektora (Halogen)

Rysunek : C5EGY9ND

Odblokować : Korektor pochylenia wiązki świetlnej reflektora (4) (Według "b").
Uwolnić : Korektor pochylenia wiązki świetlnej reflektora (4) (Według "c").
Zdemontować korektor ustawienia reflektora (4).

1.3. Korektor kąta pochylenia wiązki świetlnej reflektora (Żarówka ksenonowa )

508 - C5EG0144P0 - Demontaż-montaż : Reflektor - Korektor kąta p...

http://127.0.0.1:6090/affiche.do?ref=C5EG0144P0&refaff=C5EG014...

2 z 3

2016-08-13 23:45

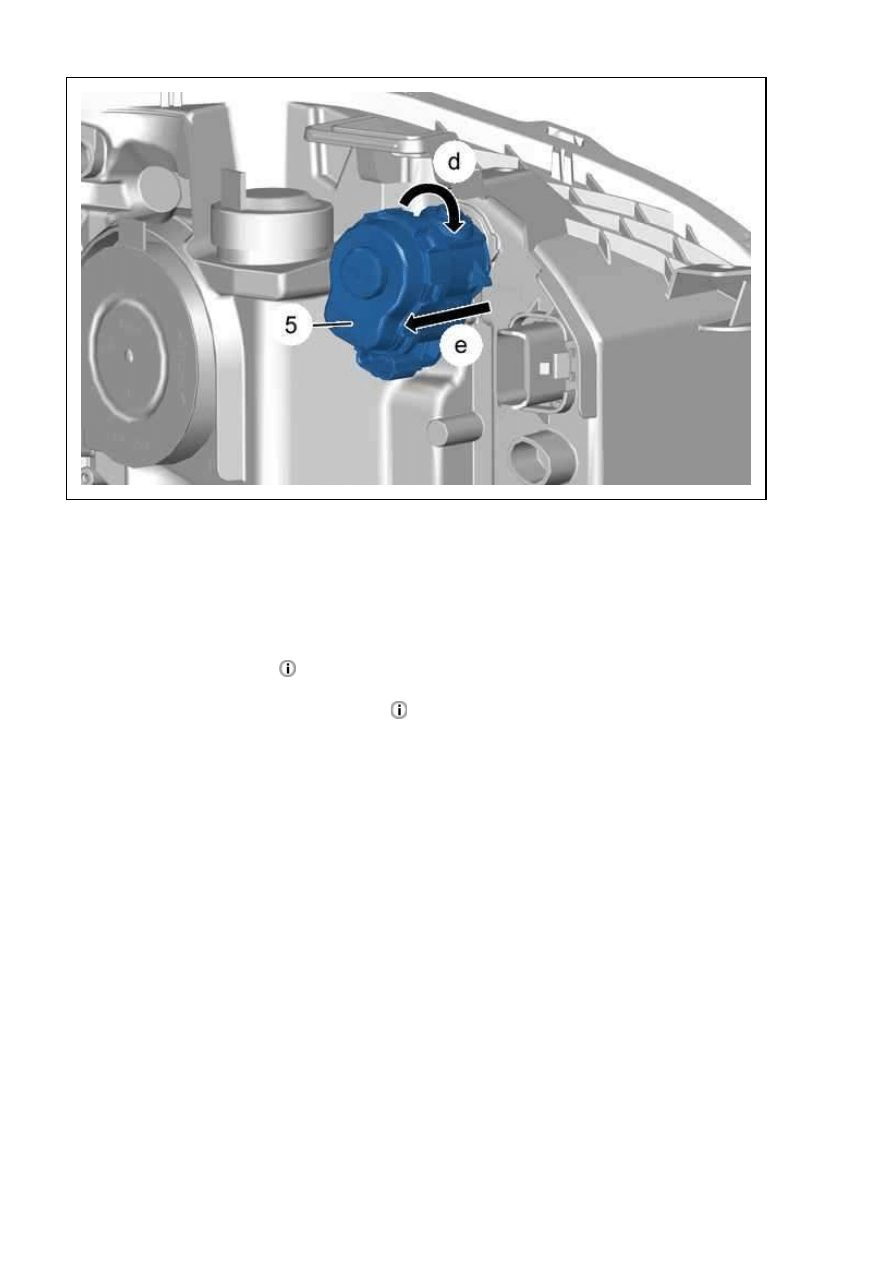

Rysunek : C5EGY9OD

Odblokować : Korektor pochylenia wiązki świetlnej reflektora (5) (Według "d").
Uwolnić : Korektor pochylenia wiązki świetlnej reflektora (5) (Według "e").
Zdemontować korektor ustawienia reflektora (5).

2. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

Sprawdzić luzy i dopasowania

   .

Podłączyć akumulator.
W przypadku wymiany :

Wyregulować reflektory

   .

Sprawdzić działanie osprzętu.
