PROJEKT TOALETY PUBLICZNEJ

TOALETA PUBLICZNA WOLNOSTOJĄCA PRZY JEZIORZE CEGIELNI W ZIELONEJ GÓRZE

Praca Semestralna , Przedmiot: Rysunek projektowy i projektowanie detalu

Prowadzący: mgr inż. Marta Szwiec

Autor: Joanna Ostrowska, II rok, studia licencjackie, kierunek: architektura wnętrz

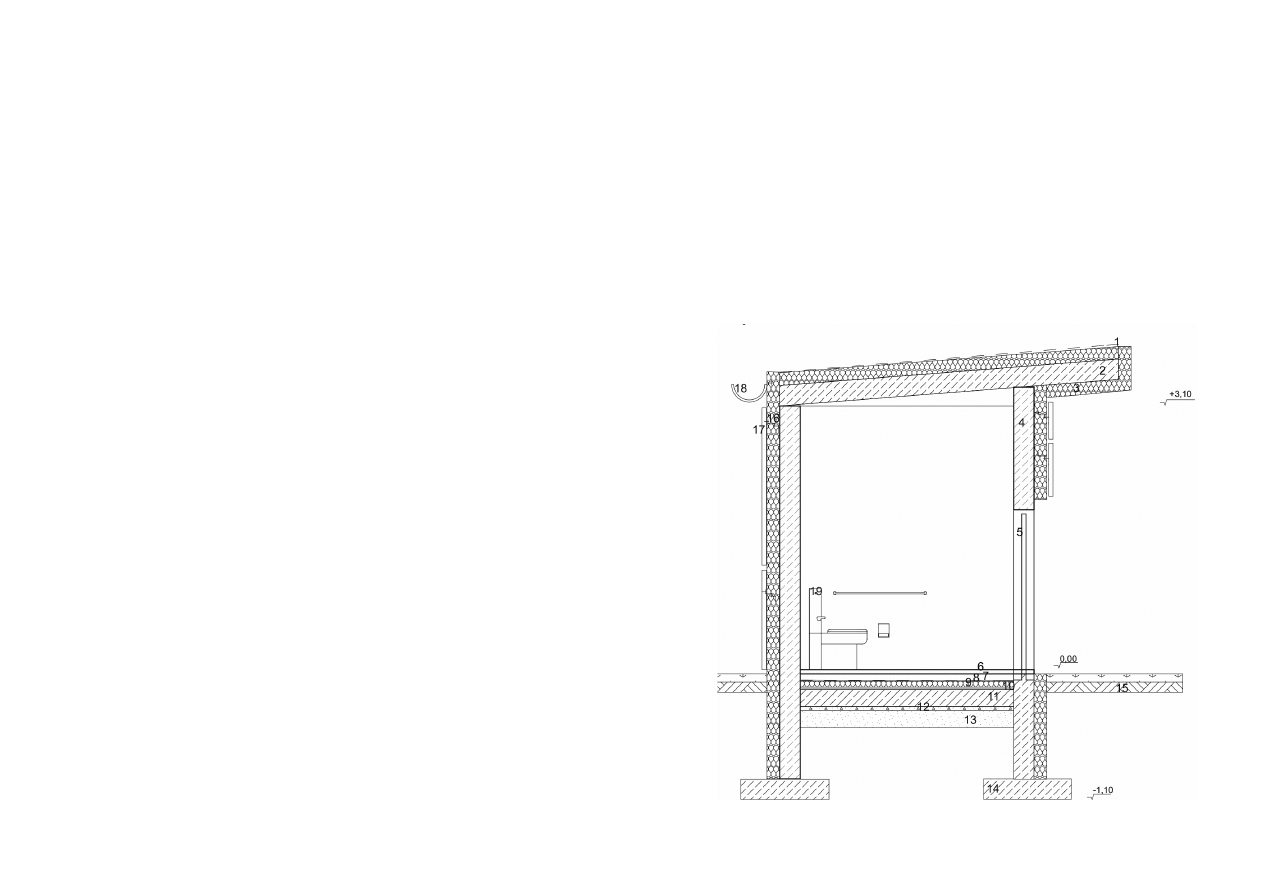

Przekrój poprzeczny toalety publicznej, skala 1:50

1. izolacja przeciwwodna

2. dach (płytka GK)

3. styropian 15cm

4. beton 24cm

5. drzwi przesuwne

6. podłoga PCV

7. beton 7cm

8. folia PCV

9. styropian

10. blacha

11. płyta żelbetowa

12. beton 5cm

13. podsypka piaskowa 20cm

14. ława fundamentowa

15. grunt

16. kątownik

17. deski drewniane

18. rynna

19. toaleta
