FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



1



Sie

ć

 PROFIBUS DP pozwala na komunikacj

ę

 Master-Slave, w której S7-200 wraz z

modułem EM277 pracuj

ą

 w trybie Slave, natomiast S7-300 pracuje w trybie Master.

Typowa sie

ć

 PROFIBUS to jedno urz

ą

dzenie Master i kilka urz

ą

dze

ń

 Slave. Urz

ą

dzenie

Master zawiera dane konfiguracyjne współpracuj

ą

cych urz

ą

dze

ń

 Slave oraz ich adresy.

Master inicjalizuje komunikacj

ę

 oraz weryfikuje, czy stacje Slave s

ą

 zgodne z danymi

konfiguracyjnymi. Master w sposób ci

ą

gły zapisuje dane wyj

ś

ciowe do stacji Slave oraz

odczytuje z nich dane wej

ś

ciowe.

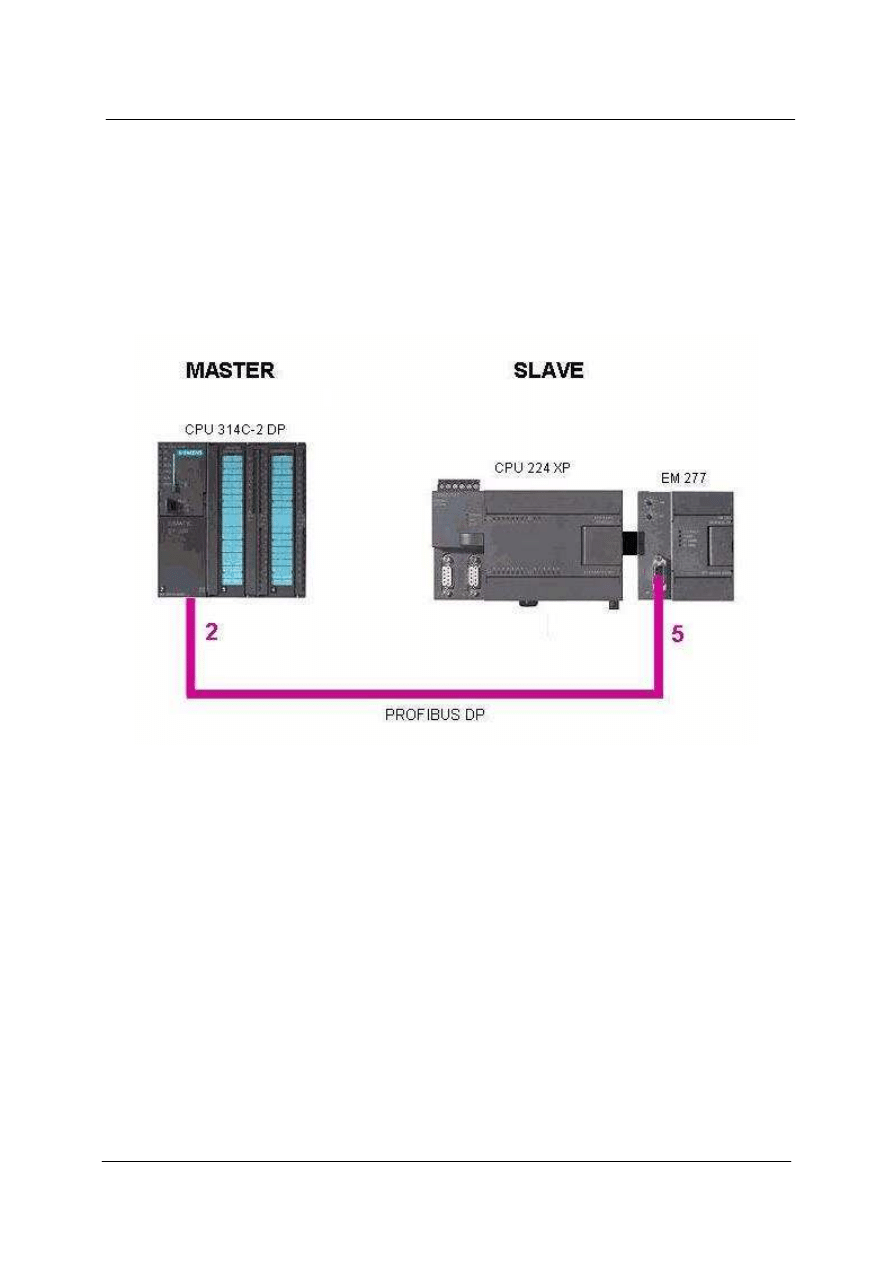

Poni

Ŝ

ej przedstawiono przykład komunikacji pomi

ę

dzy CPU224XP a CPU314C-2 DP.

U

Ŝ

yty sprz

ę

t:



S7-300 (CPU 314C-2 DP)



S7-200 (CPU 224XP)



moduł PROFIBUS Slave (EM 277)



Do komunikacji pomi

ę

dzy sterownikami oraz pomi

ę

dzy programatorem a

sterownikiem
- kabel Profibus (nr kat: 6XV18300EH10)
- wtyczka Profibus (nr kat: 6ES79720BB500XA0)

U

Ŝ

yte oprogramowanie:



STEP 7



STEP 7-Micro/Win

background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



2

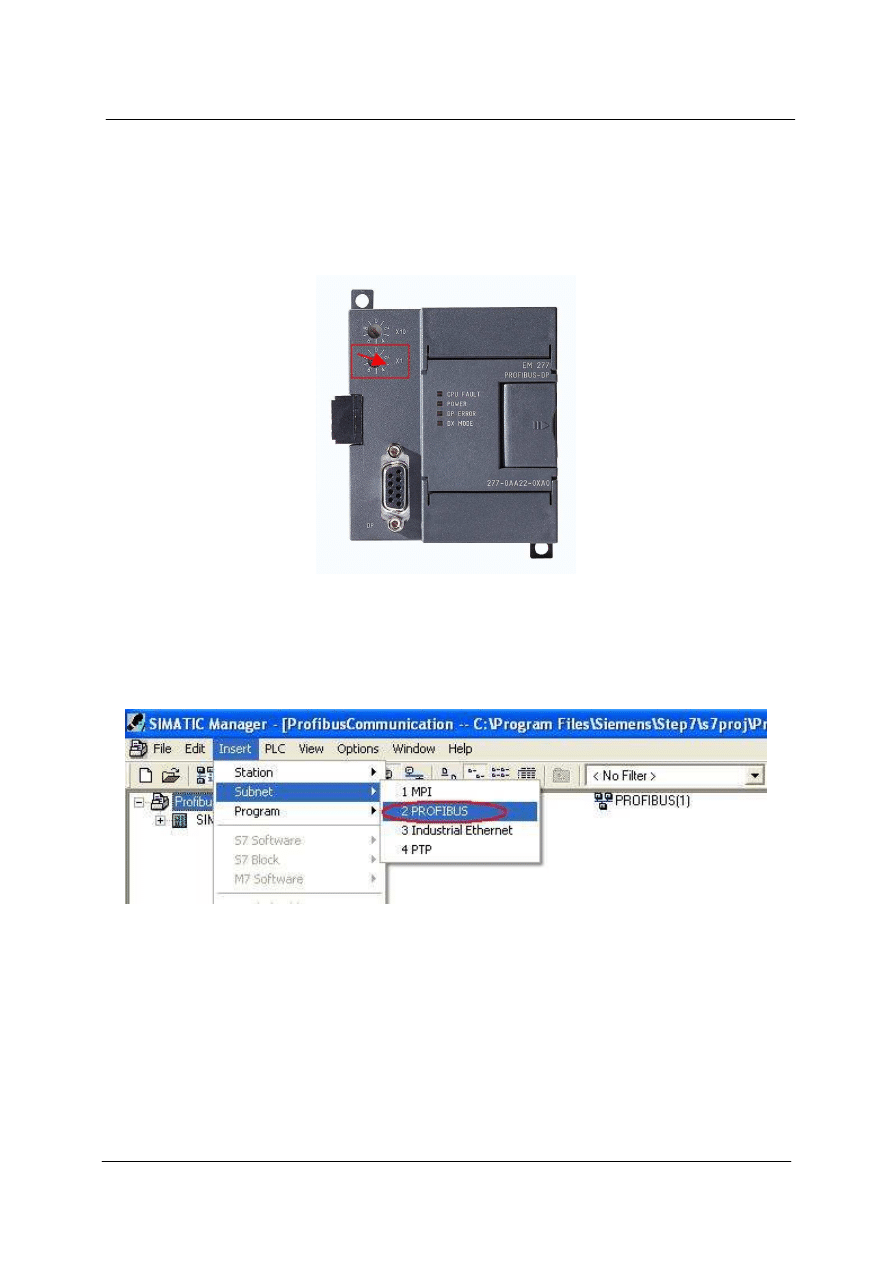

1. Konfiguracja modułu EM277



  Odł

ą

cz zasilanie od modułu.

  Ustaw adres, który b

ę

dzie widoczny w sieci PROFIBUS DP. Aby to zrobi

ć

, przekr

ęć

 dolny

przeł

ą

cznik adresu na pozycj

ę

 5 (co oznacza przypisanie adresu 5).





  Wł

ą

cz ponownie zasilanie.



2. Konfiguracja S7-200

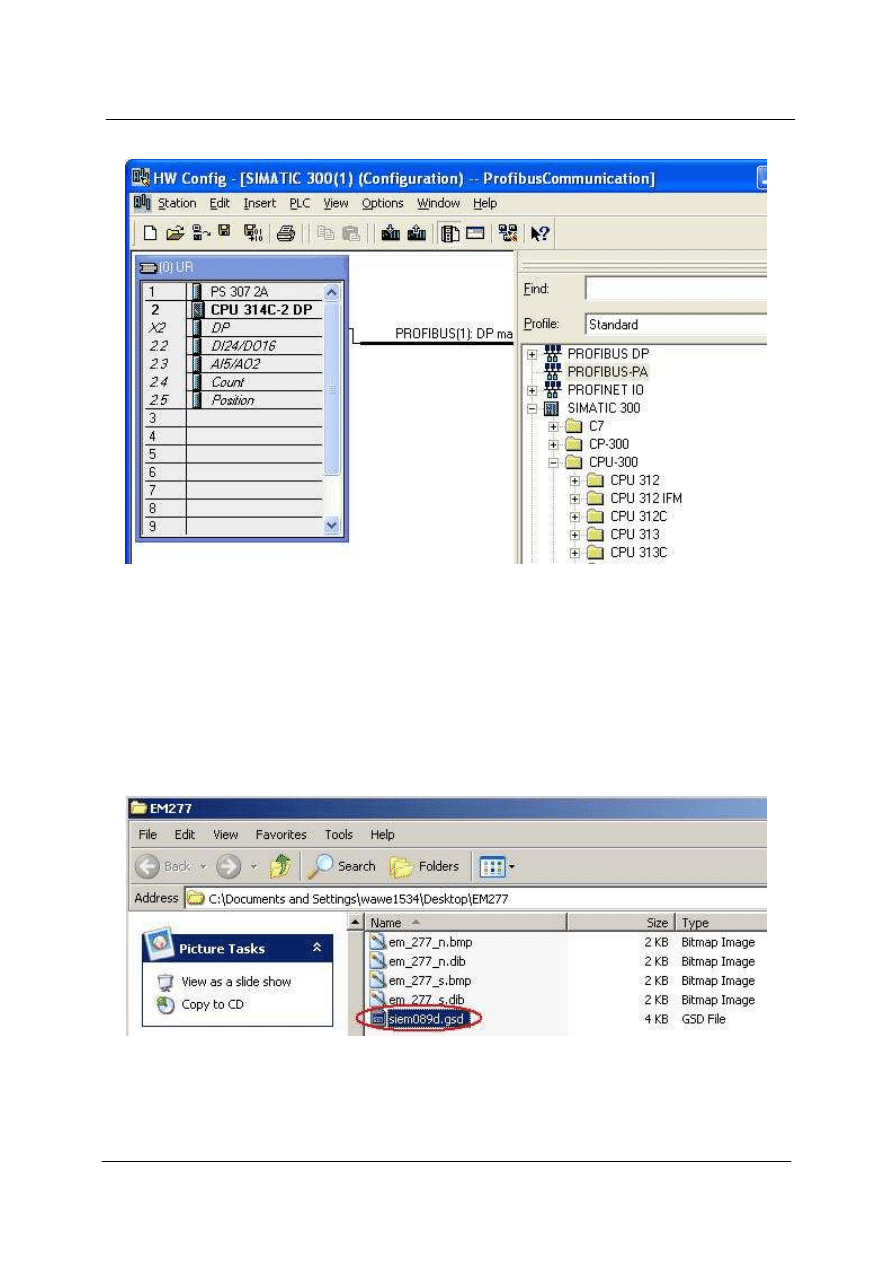

  Otwórz SIMATIC Manager i stwórz nowy projekt.



  Wybierz Insert -> Subnet -> PROFIBUS.











  Dwa razy kliknij na Hardware

  W Hardware Catalog wybierz RACK-300 -> Rail i kliknik dwa razy

  Do otwartego okna szyny dodaj wymagany sprz

ę

t: zasilacz oraz CPU314C-2 DP



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



3







  Aby nawi

ą

zanie komunikacji z S7-200 było mo

Ŝ

liwe, nale

Ŝ

y zintegrowa

ć

 moduł EM277 z

ustawieniami sprz

ę

towymi w HW Config przez zainstalowanie odpowiedniego pliku GSD.

Wymagany plik zale

Ŝ

ś

ci

ą

gn

ąć

 z serwisu internetowego w Niemczech.

  W tym celu wejd

ź

 na stron

ę



www.automation.siemens.com

, nast

ę

pnie w prawym menu

rozwi

ń

 Technical Info i wybierz Manuals/Operating instructions.

  W nowo otwartym oknie w lewym menu rozwi

ń

 Automation systems -> SIMATIC Industrial

Automation Systems -> Distributed I/Os -> PROFIBUS GSD files. W zakładce Downloads
wybierz PROFIBUS GSD files: SIMATIC, a nast

ę

pnie wybierz i zapisz na dysku plik

EM277.ZIP.

   Po rozpakowaniu otwórz EM277. Plik, który nas interesuje nazywa si

ę

 siem089d.gsd

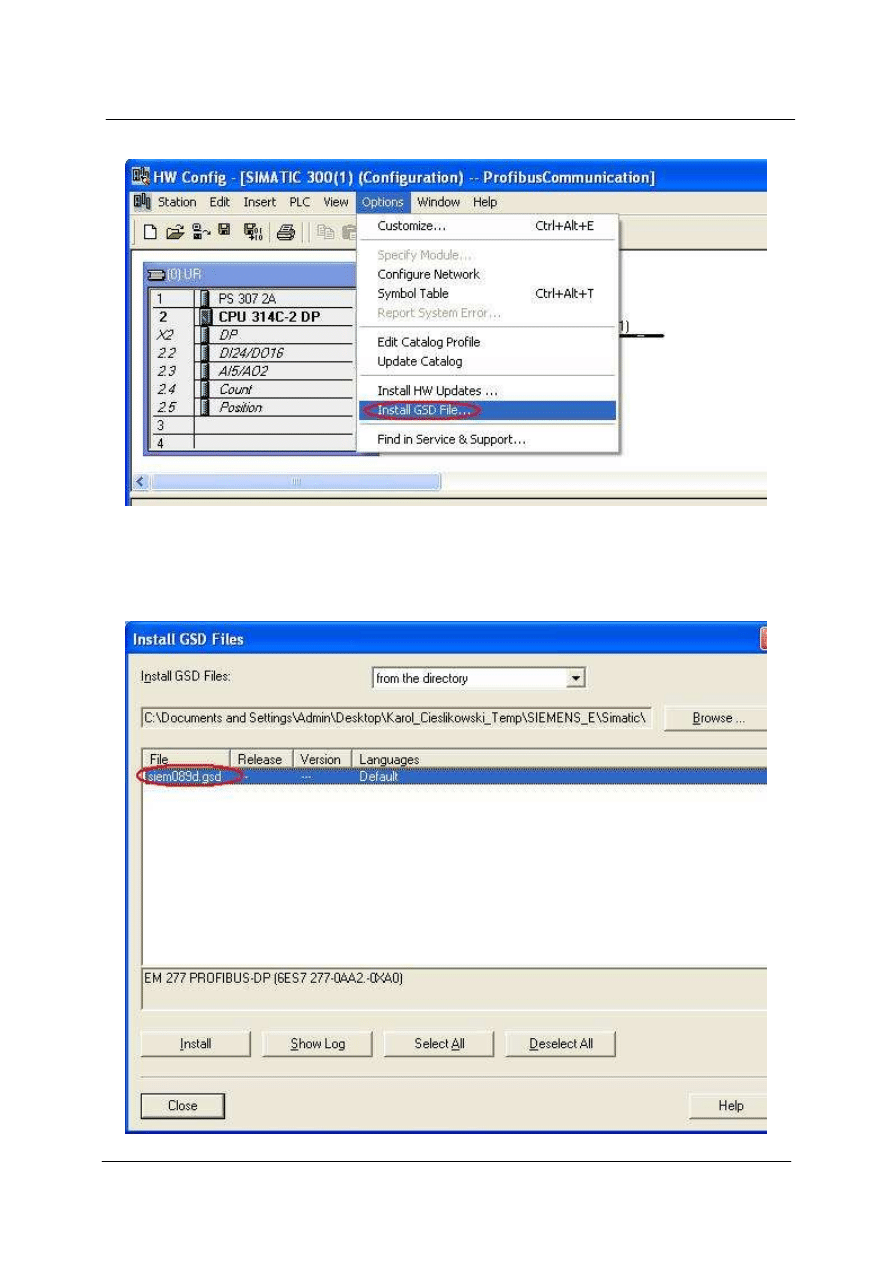

  W SIMATIC Manager wejd

ź

 w Hardware. Rozwi

ń

 Options i kliknij Install GSD File.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



4







  W oknie instalacji wybierz Browse a nast

ę

pnie katalog, w którym znajduje si

ę

 plik

siem089d.gsd.

  Je

ś

li plik zostanie odnaleziony, w oknie instalacji pojawi si

ę

 wpis z jego nazw

ą

. Kliknij na

niego i wci

ś

nij przycisk Install.







background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



5

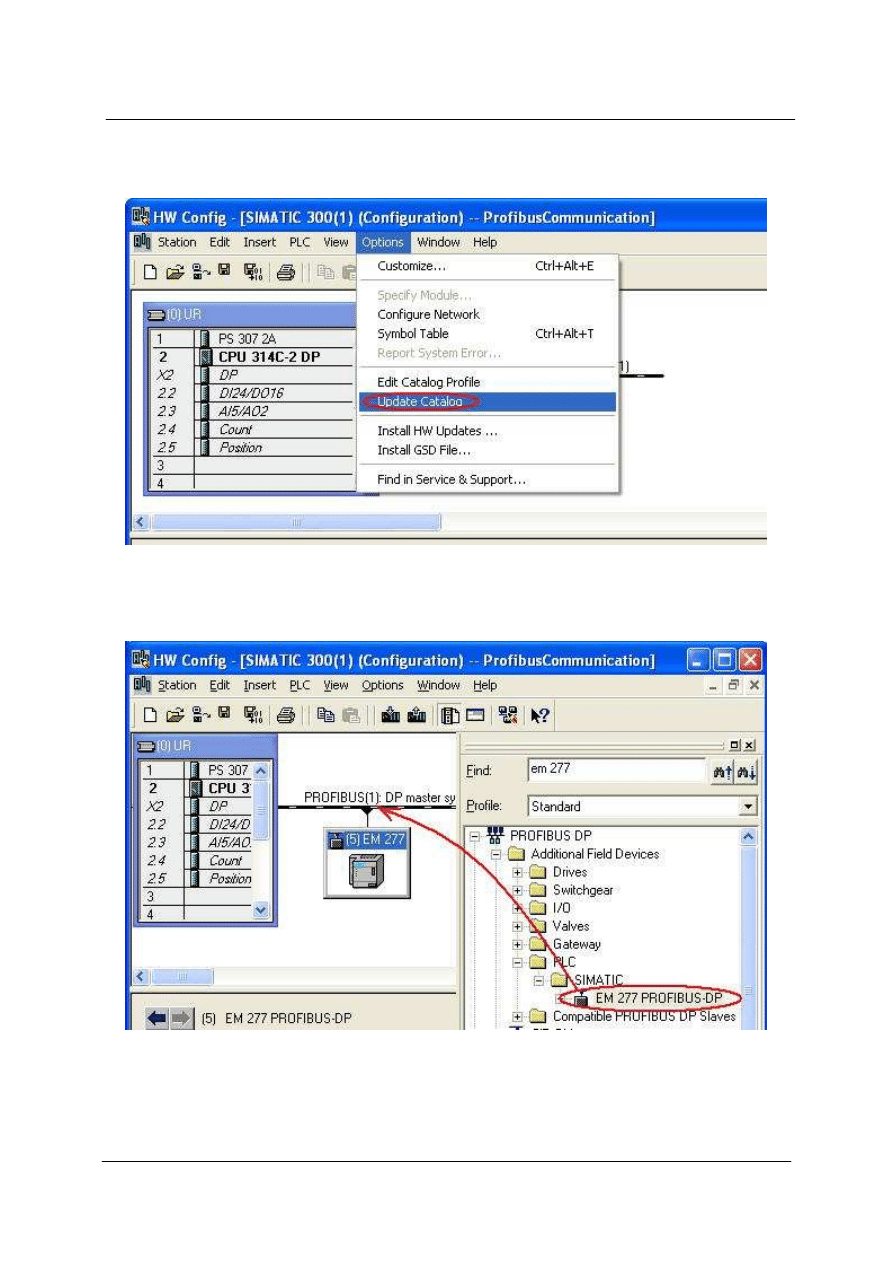

  Po zako

ń

czeniu instalacji rozwi

ń

 Options i kliknij Update Catalog.







  W HW Config w polu Find wpisz „EM 277” a nast

ę

pnie wci

ś

nij ENTER.

  Kliknij na wyszukane EM 277 PROFIBUS-DP i przeci

ą

gnij na ł

ą

cze PROFIBUS. W oknie

Properties wpisz adres 5, taki sam jak ustawiony wcze

ś

niej na module EM 277.








  Nale

Ŝ

y zaplanowa

ć

 przestrze

ń

 pami

ę

ci dla zapisu i odczytu zarówno w S7-300 jak i S7-

200. Wymiana danych z pozostał

ą

 przestrzeni

ą

 pami

ę

ci mo

Ŝ

liwa jest na dwa sposoby:





background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



6



1.  przesyłanie danych bajt po bajcie



2.  przesyłanie danych w cało

ś

ci



Ad 1.
Przesyłanie danych bajt po bajcie opisano na przykładzie odczytu i zapisu dwóch bajtów.

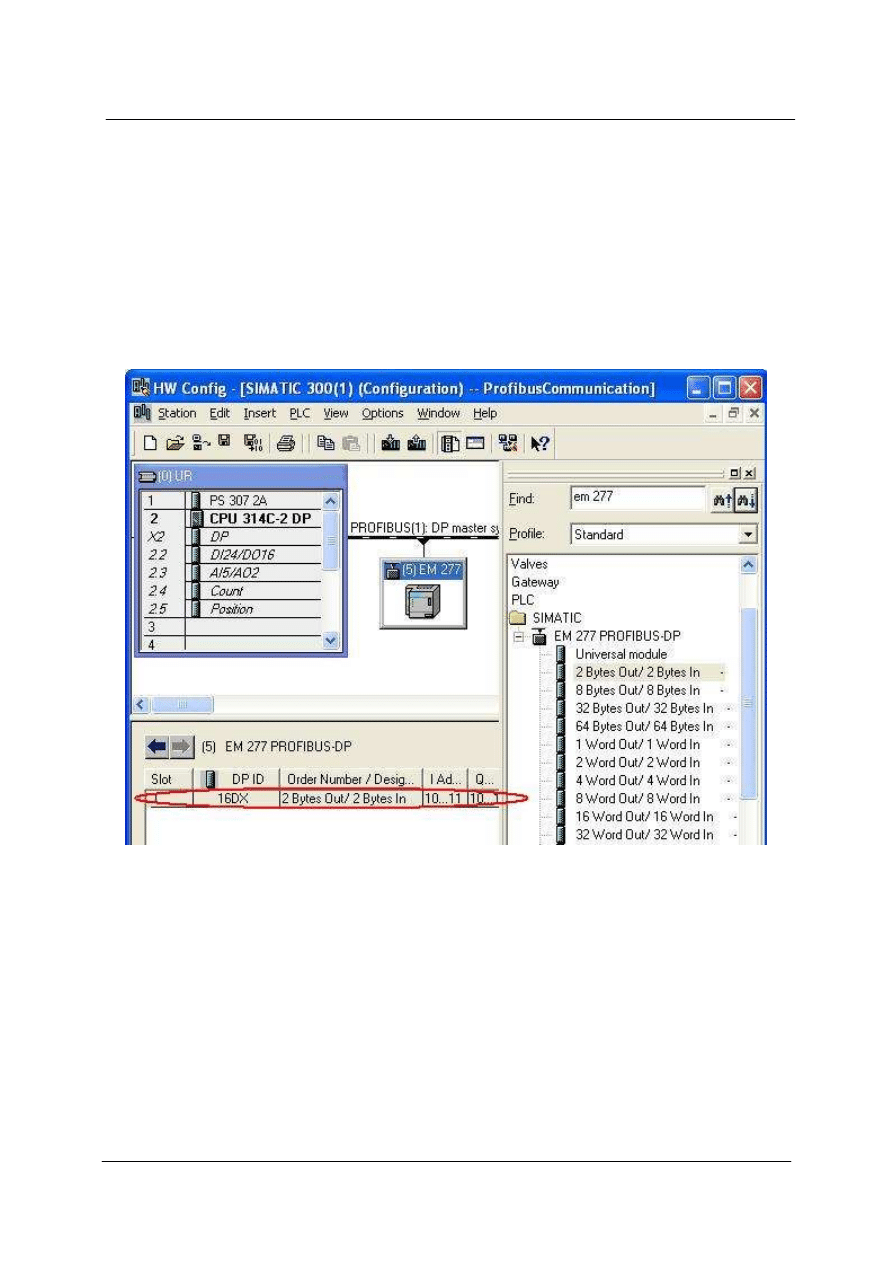

  W HW Config kliknij na ikon

ę

 modułu EM 277. Przy pomocy pola Find znajd

ź

 i rozwi

ń

 EM

277 PROFIBUS-DP. Z listy wybierz 2 Byes Out / 2 Bytes In dwukrotnie klikaj

ą

c. W tym

momencie powinien zosta

ć

 dodany wpis do listy elementów EM 277.







  Prawym przyciskiem kliknij na dodany moduł i wybierz Object Properties.

  W polu Address dla Output oraz Input wpisz 10 (wpisywany adres mo

Ŝ

e by

ć

 oczywi

ś

cie

Ŝ

ny dla Output i Input). Jest to pocz

ą

tek przestrzeni pami

ę

ci przydzielonej na wysyłanie

oraz odczytywanie danych.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



7







W polu Consistent over widnieje napis Unit. Oznacza to,

Ŝ

e dane mog

ą

 by

ć

 przekazywane

bajt po bajcie.


  Kliknij prawym przyciskiem na ikon

ę

 modułu EM 277 i wybierz Object Properties

  W zakładce Parameter Assignment okre

ś

l pocz

ą

tek przestrzeni pami

ę

ci przydzielonej na

odbieranie oraz wysyłanie danych.













background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



8

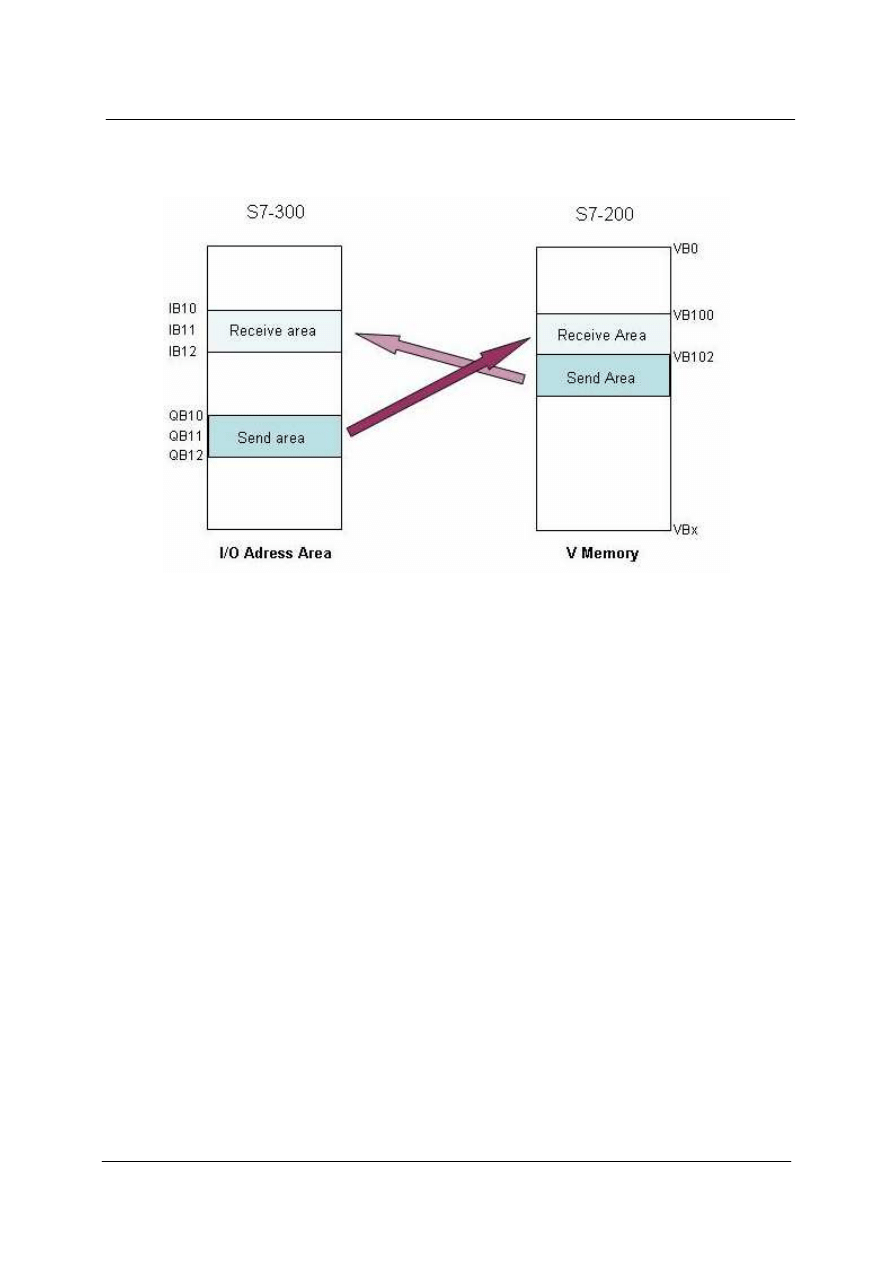

Rozkład przestrzeni pami

ę

ci odczytu i zapisu dla obu sterowników wygl

ą

da nast

ę

puj

ą

co:

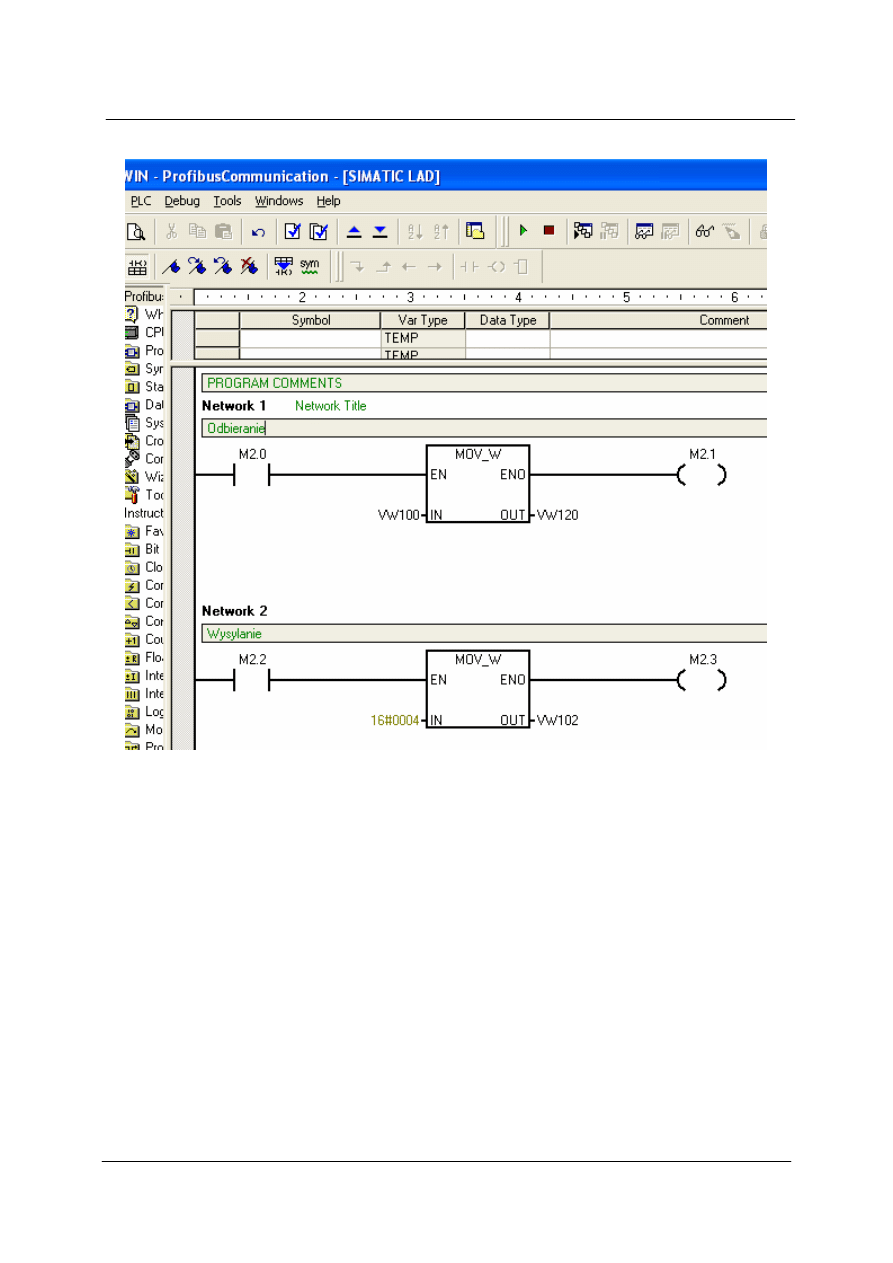

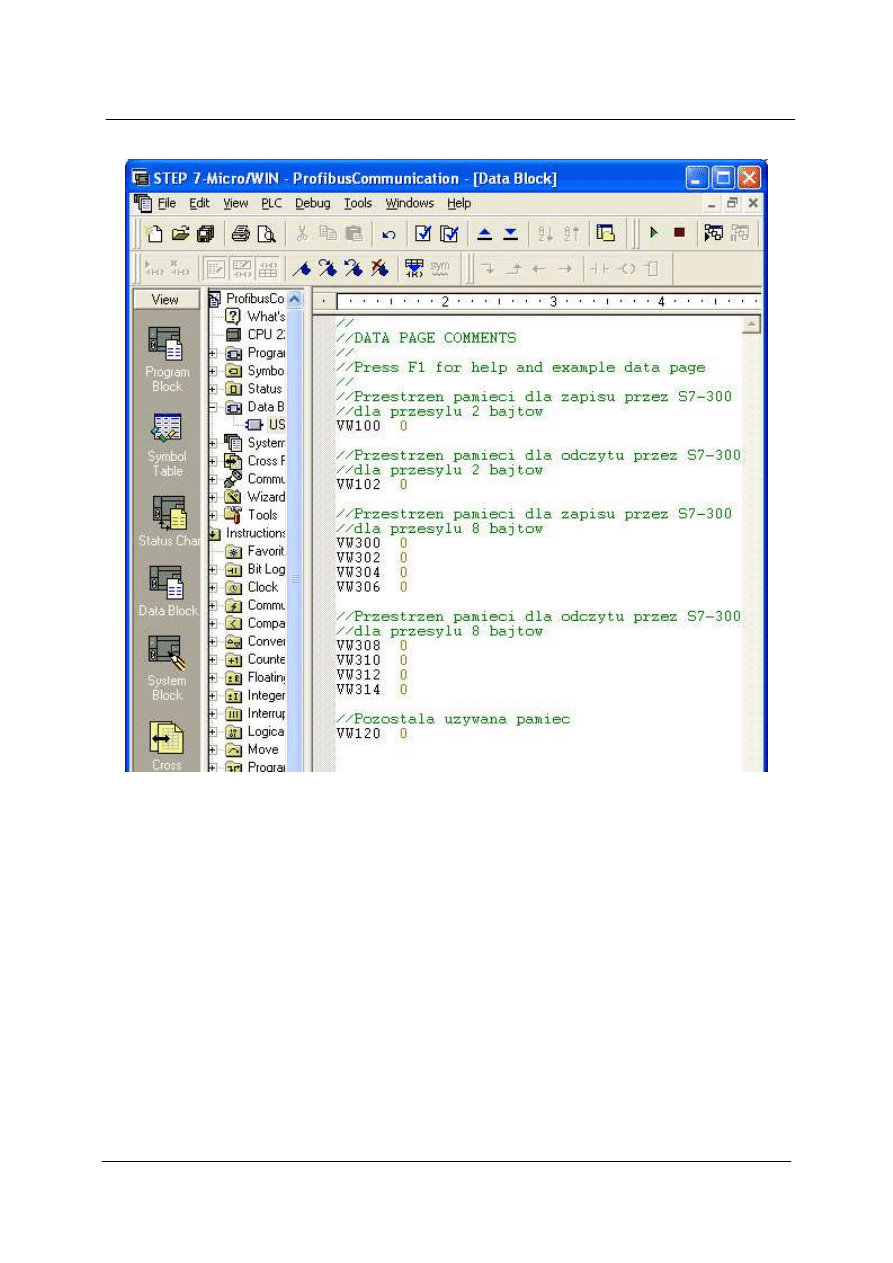

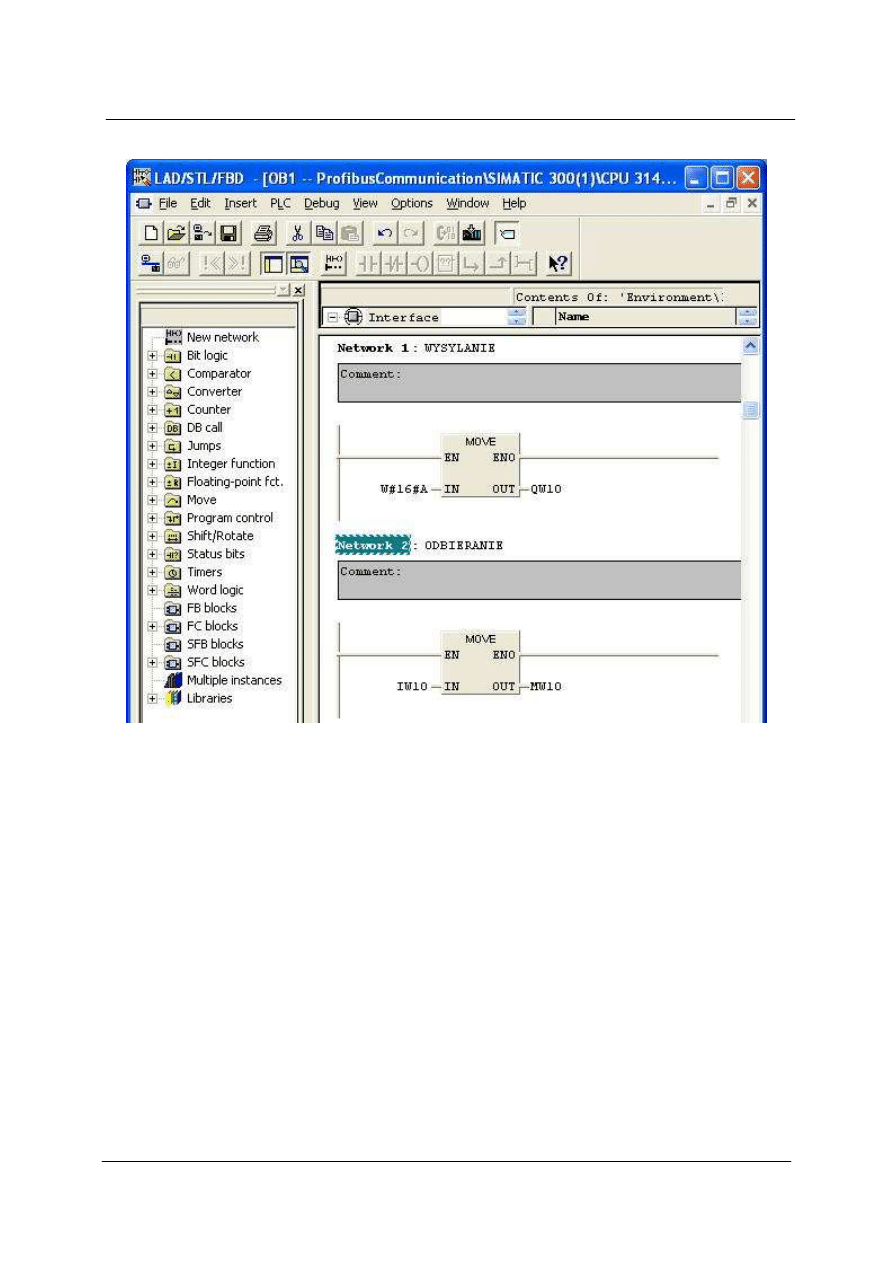

  Napisz program, który b

ę

dzie zarz

ą

dzał przesyłanymi danymi.

background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



9







  Aby przesła

ć

 wi

ę

ksz

ą

 ilo

ść

 danych, nale

Ŝ

y post

ę

powa

ć

 analogicznie, wybieraj

ą

c dla

modułu
EM 277 odpowiedni wpis: N Bytes(Word) Out/ M Bytes(Word) In, gdzie N – liczba bajtów
(słów) wysyłanych oraz M – liczna bajtów (słów) odbieranych


Ad 2.
Przesyłanie danych w cało

ś

ci opisano na przykładzie odczytu i zapisu o

ś

miu bajtów.

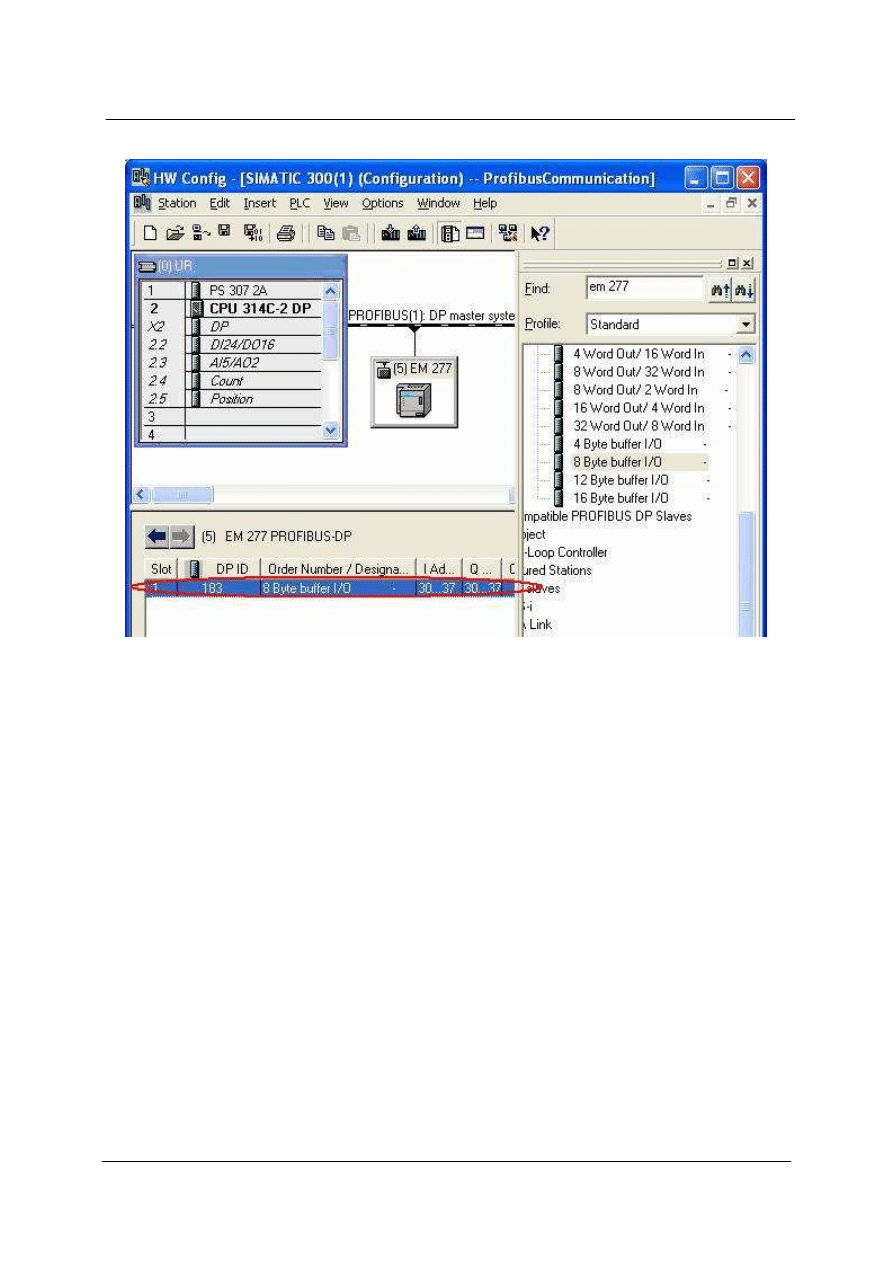

  W HW Config kliknij na ikon

ę

 modułu EM 277. Przy pomocy pola Find znajd

ź

 i rozwi

ń

 EM

277 PROFIBUS-DP. Z listy wybierz 8 Byte Buffer I/O dwukrotnie klikaj

ą

c. W tym

momencie powinien zosta

ć

 dodany wpis do listy elementów EM 277.

background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



10

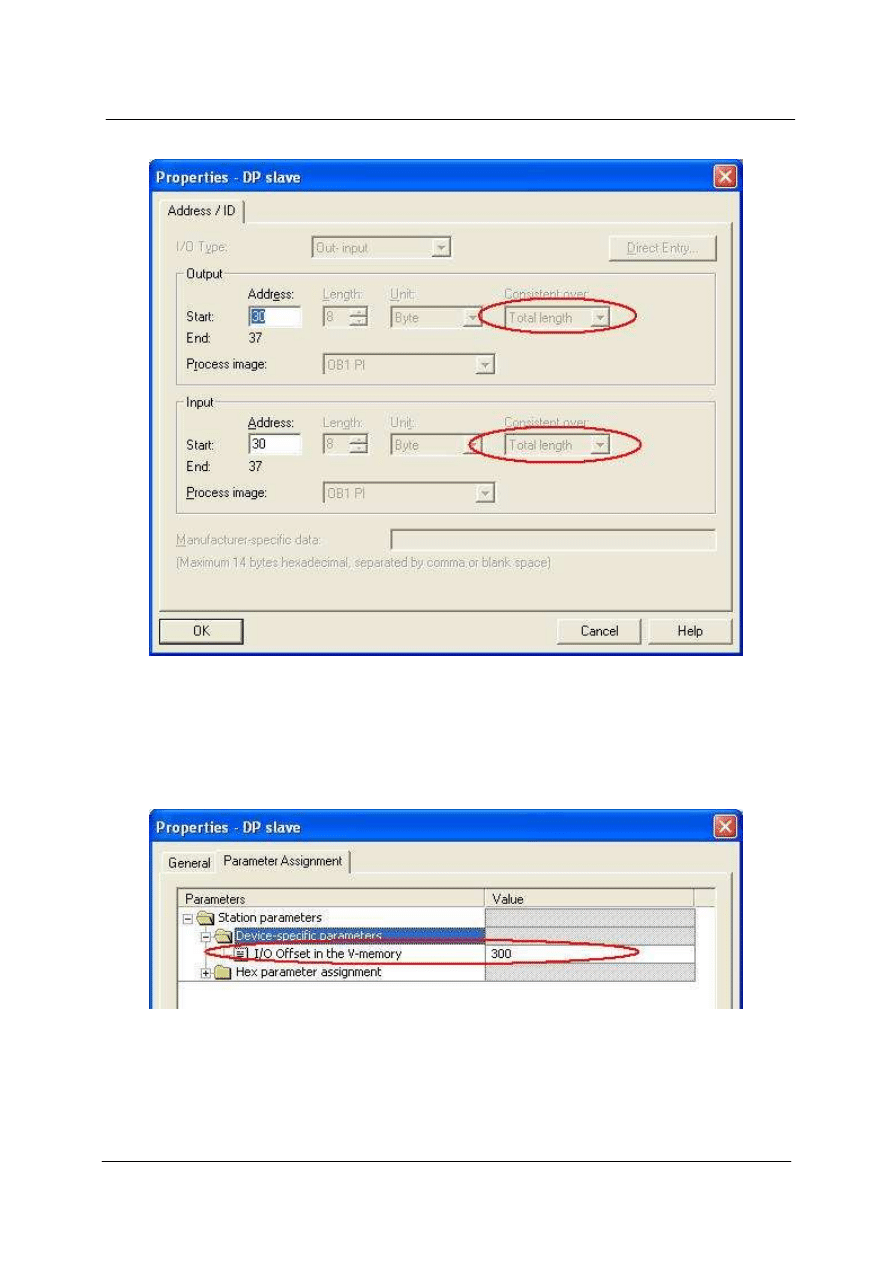

  Prawym przyciskiem kliknij na dodany moduł i wybierz Object Properties.

  W polu Address dla Output oraz Input wpisz 30 (wpisywany adres mo

Ŝ

e by

ć

 oczywi

ś

cie

Ŝ

ny dla Output i Input). Jest to pocz

ą

tek przestrzeni pami

ę

ci przydzielonej na wysyłanie

oraz odczytywanie danych.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



11







W  polu  Consistent  over  widnieje  napis  Total  length.  Oznacza  to,

Ŝ

e  dane  mog

ą

  by

ć



przekazywane wył

ą

cznie w cało

ś

ci.



  Kliknij prawym przyciskiem na ikon

ę

 modułu EM 277 i wybierz Object Properties

  W zakładce Parameter Assignment okre

ś

l pocz

ą

tek przestrzeni pami

ę

ci przydzielonej na

odbieranie oraz wysyłanie danych.














background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



12

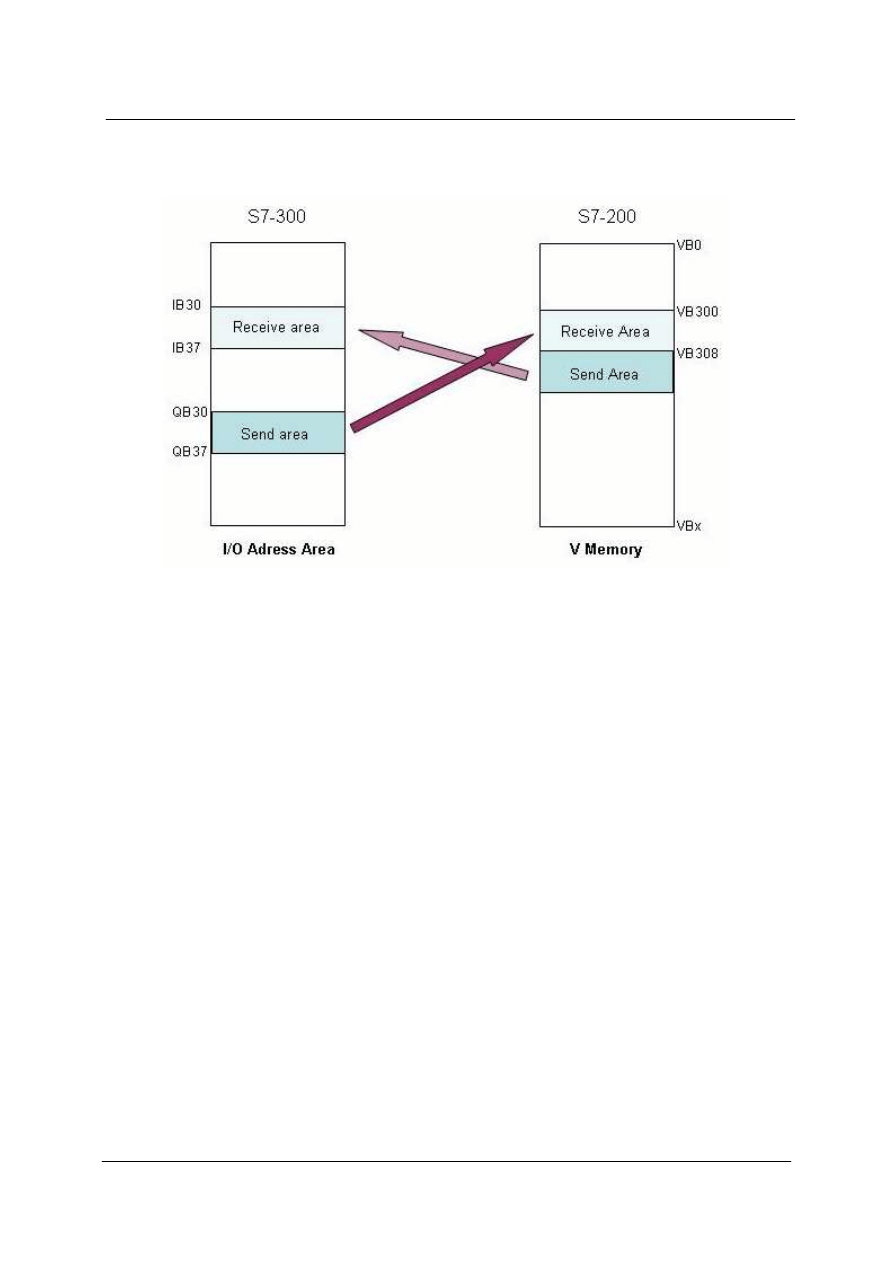

Rozkład przestrzeni pami

ę

ci odczytu i zapisu dla obu sterowników wygl

ą

da nast

ę

puj

ą

co:







  Napisz program, który b

ę

dzie zarz

ą

dzał przesyłanymi danymi.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



13

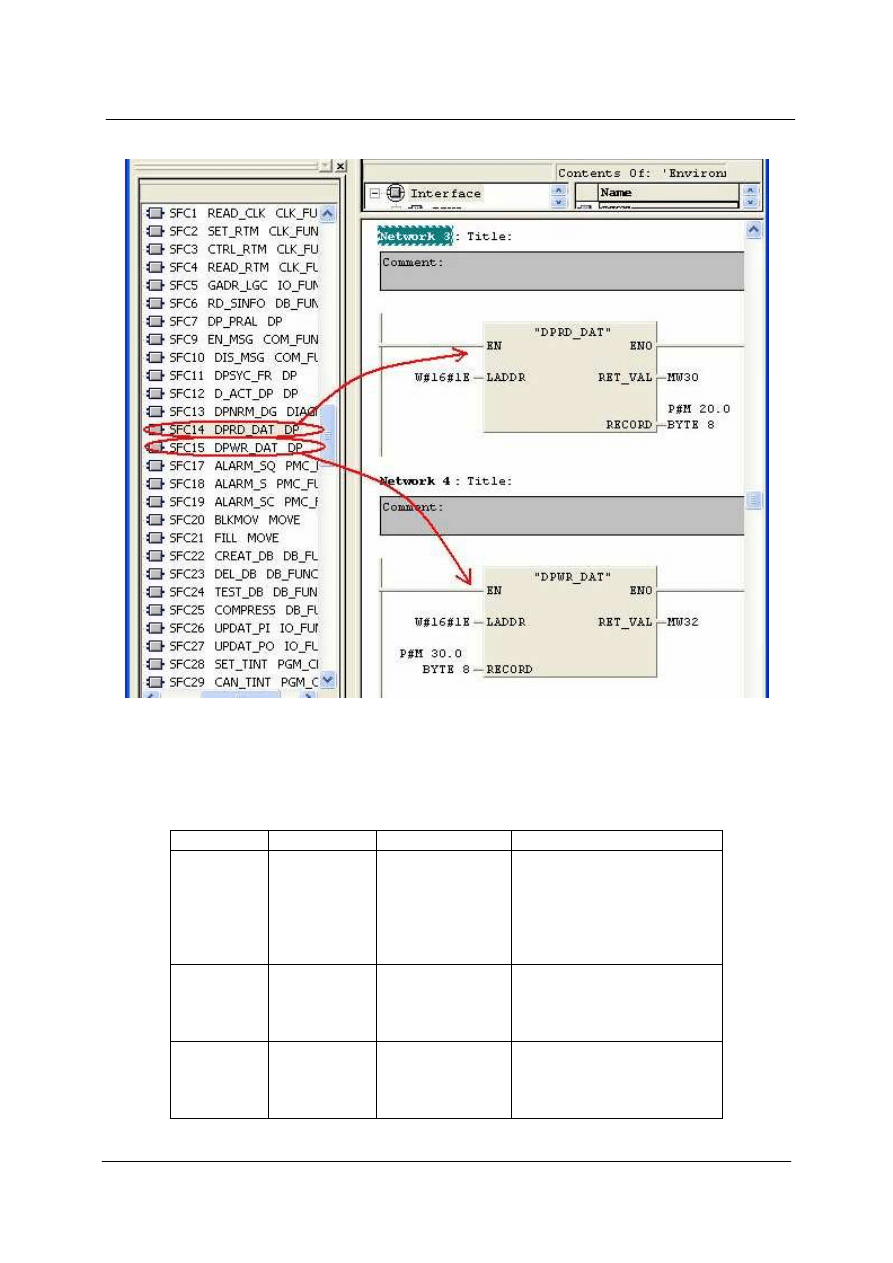

W celu przesyłania danych w cało

ś

ci do bufora komunikacji Profibus DP, wykorzystywane s

ą



dwie funkcje DPRD_DAT (SFC14) oraz DPWR_DAT (SFC15), które znajduj

ą

 si

ę

 w bibliotece

Standard Library / System Function Block.

Funkcja DPRD_DAT


Parametr

Typ danych

Obszar danych

Opis

LADDR

WORD

I,  Q,  M,  D,  L,
stała warto

ść



Adres pocz

ą

tku pami

ę

ci w

stacji Master
przeznaczonej na odczyt
danych. Wymagany zapis
w postaci
heksadecymalnej.

RET_VAL

INT

I, Q, M, D, L

W  przypadku  wyst

ą

pienia

ę

du

komunikacji,

zwraca  jego  numer.  Przy
braku bł

ę

du wynosi 0.

RECORD*

ANY

I, Q, M, D, L

Obszar  pami

ę

ci  w  stacji

Master  przeznaczony  dla
przechowywania

danych

odczytanych ze Slave.




background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



14



Funkcja DPWR_DAT


Parametr

Typ danych

Obszar danych

Opis

LADDR

WORD

I,  Q,  M,  D,  L,
stała warto

ść



Adres pocz

ą

tku pami

ę

ci w

stacji Master
przeznaczonej dla
wysyłania danych do
Slave. Wymagany  zapis
w postaci
heksadecymalnej.

RET_VAL

INT

I, Q, M, D, L

W  przypadku  wyst

ą

pienia

ę

du

komunikacji,

zwraca  jego  numer.  Przy
braku bł

ę

du wynosi 0.

RECORD*

ANY

I, Q, M, D, L

Obszar  pami

ę

ci  w  stacji

Master,  z  którego  dane
b

ę

d

ą

 pobierane dla zapisu

w stacji Slave.



(*) Parametr wymaga formatu ANY, którego składnia wygl

ą

da nast

ę

puj

ą

co (na

przykładzie P#DB1.DBX100.0 BYTE 10):

P# - oznaczenie wska

ź

nika

DB1 – blok danych (obszar „V” pami

ę

ci danych w S7-200)

DBX100.0 - bit okre

ś

laj

ą

cy pocz

ą

tek przestrzeni danych

BYTE - typ danych
10 - ilo

ść

 danych okre

ś

lonego wcze

ś

niej typu



  Aby przesła

ć

 inn

ą

 liczb

ę

 bajtów, nale

Ŝ

y post

ę

powa

ć

 analogicznie, wybieraj

ą

c dla modułu

EM 277 odpowiedni wpis: N Byte buffer I/O, gdzie N – liczba bajtów bufora komunikacji
Profibus DP.

  Uruchom i skonfiguruj PG/PC Interface dla STEP 7-Micro/Win oraz komunikacji Profibus

DP



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



15

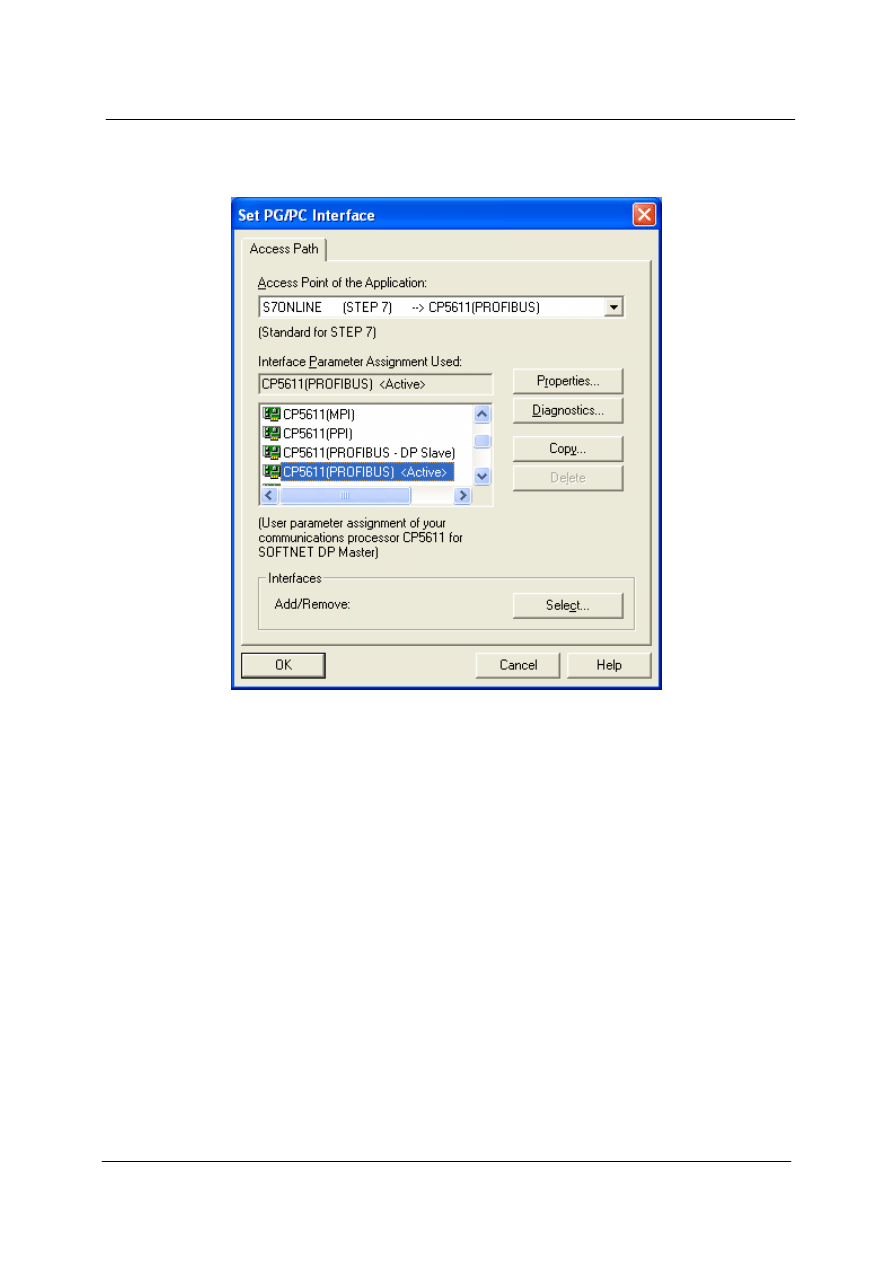

PG/PC Interface






background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



16

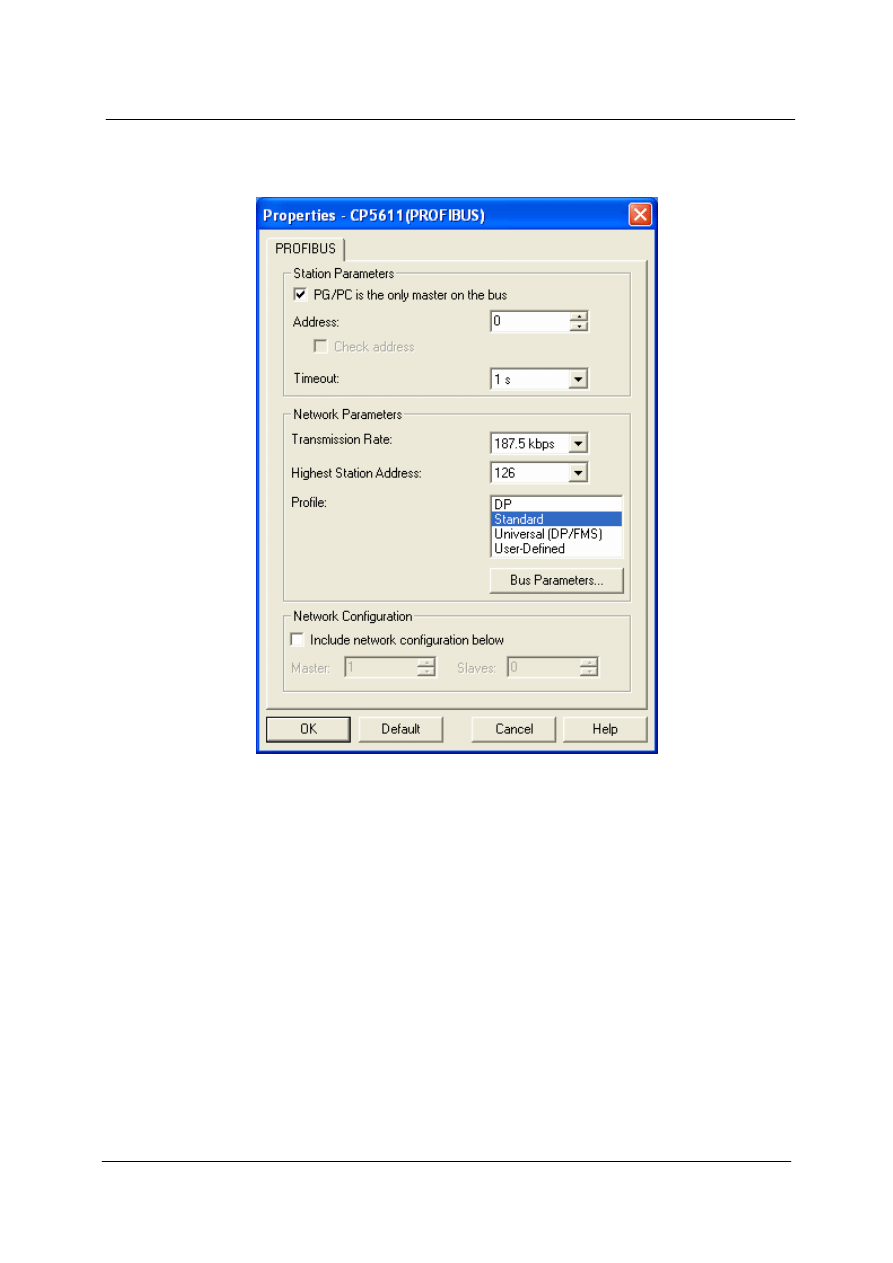

Properties mo

Ŝ

na ustawi

ć

 adres stacji oraz pr

ę

dko

ść

 transmisji.







Okno Diagnostics umo

Ŝ

liwia przetestowanie wykrywalno

ś

ci urz

ą

dze

ń

 w sieci.



  Załaduj program na sterownik


3. Konfiguracja i algorytm sterowania dla S7-200:


  Uruchom STEP 7-Micro/Win i załó

Ŝ

 nowy projekt

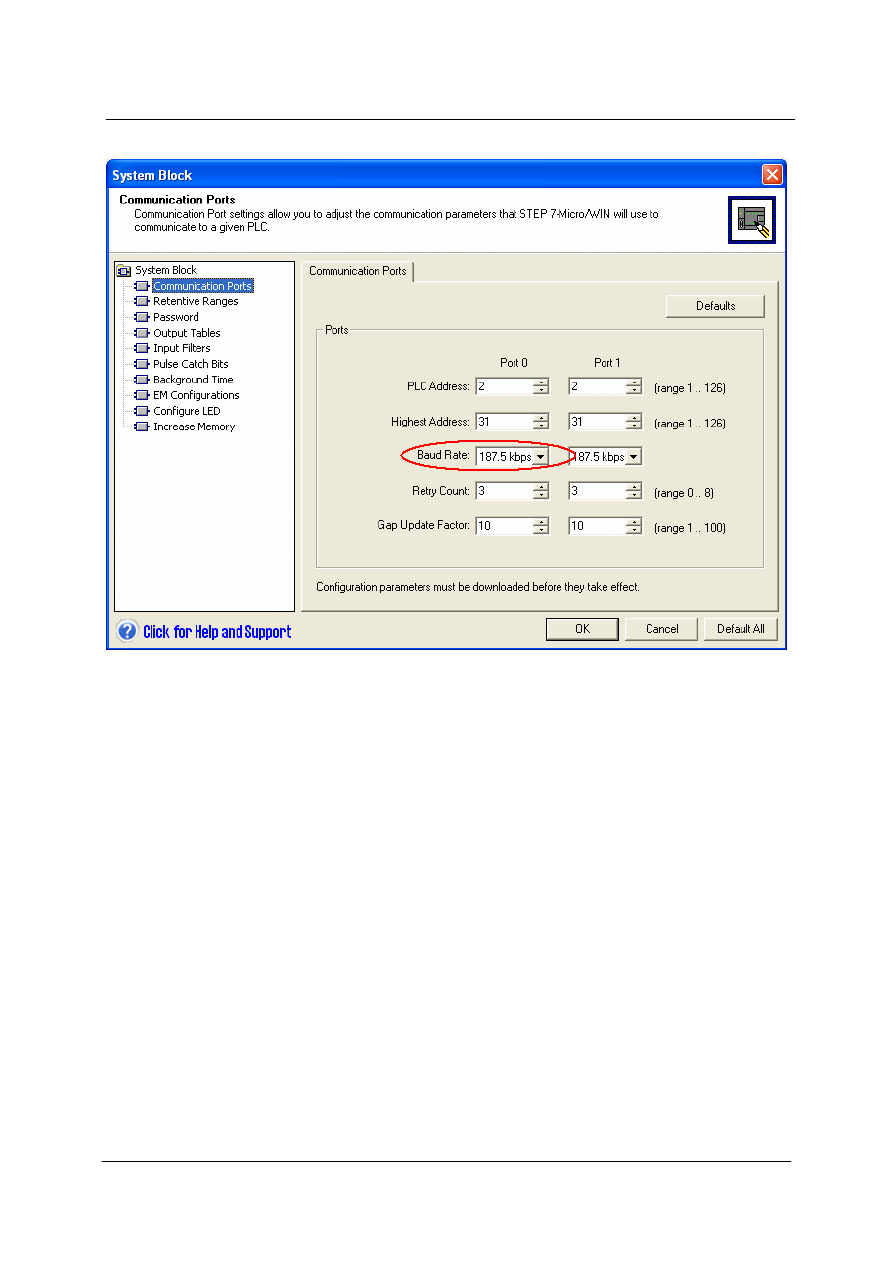

  W System Block ustaw pr

ę

dko

ść

 transmisji dla wybranego portu (tak

ą

 sam

ą

 jak

dla S7-300).

background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



17







  W Communications ustaw adres ID dla S7-200, nast

ę

pnie kliknij dwa razy

Double Click to Refresh w celu od

ś

wie

Ŝ

enia listy urz

ą

dze

ń

 w sieci.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



18







  Zdefiniuj Data Block dla przesyłu danych



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



19







  Stwórz program główny Main(OB1). Przedstawiono poni

Ŝ

ej przykładowy program

przesyłaj

ą

cy po dwa bajty do przestrzeni odczytu i zapisu wykorzystuj

ą

c funkcj

ę

 Move



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



20







  Uruchom i skonfiguruj PG/PC Interface dla STEP 7-Micro/Win oraz komunikacji Profibus

DP.



background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



21



PG/PC Interface





























background image

s

s

s







FAQ: 2615830/PL     Data: 01/08/2007

Komunikacja pomi

ę

dzy sterownikami S7-200 i S7-300/400 w sieci PROFIBUS DP



www.siemens.pl/simatic
Doradztwo techniczne: simatic.pl@siemens.com



22



Properties mo

Ŝ

na ustawi

ć

 adres stacji oraz pr

ę

dko

ść

 transmisji.







Okno Diagnostics umo

Ŝ

liwia przetestowanie wykrywalno

ś

ci urz

ą

dze

ń

 w sieci.



  Załaduj program na sterownik
