1. BUDOWA INSTALACJI WODNEJ CHŁODZĄCO ZRASZAJĄCEJ

1.1.

Chłodzenie + zraszanie wewnętrzne sektorowe i/lub zraszanie zewnętrzne –

konfiguracje:

Chłodzenie + zraszanie wewnętrzne sektorowe

(zraszanie zewnętrzne nieaktywne)

Parametry wody na wejściu do stacji filtrów:

wydatek

l/min

ciśnienie

MPa

0,4÷1,6

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

100

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

300

Zraszanie wewnętrzne sektorowe
Agregat pompowy wysokociśnieniowy o wydajności 82 l/min i ciśnieniu max. 10 MPa

Ciśnienie wody za agregatem pompowym

MPa

~7,0

Nastawa na czujniku przepływu DAK 25

l/min

Ilość dysz typu KB-2 Ø 0,8 mm na głowicach urabiających

szt.

2 x 40

Filtr rewersyjny sterowany ręcznie (na agregacie
pompowym)

µm

Chłodzenie

( silnik 150kW, 45 lub 60 kW ,chłodnica)

Wydatek wody

l/min

~35

Chłodzenie + zraszanie zewnętrzne

(zraszanie wewnętrzne sektorowe nieaktywne)

Parametry wody na wejściu do stacji filtrów:

wydatek

l/min

ciśnienie

MPa

1,2÷1,6

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

100

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

300

Zraszanie zewnętrzne i chłodzenie silnika 150 kW

Bateria zraszająca ZN-1074-5/1 – ilość dysz typu GIZ/E

szt.

Nastawa na czujniku przepływu DAK 25

l/min

Chłodzenie

( silnik 45 lub 60 kW ,chłodnica)

Wydatek wody

l/min

~20

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 4

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

Chłodzenie + zraszanie wewnętrzne sektorowe + zraszanie zewnętrzne

Parametry wody na wejściu do stacji filtrów:

wydatek

l/min

165

ciśnienie

MPa

1,2÷1,6

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

100

Filtr rewersyjny sterowany ręcznie (stacja filtrów)

µm

300

Zraszanie wewnętrzne sektorowe
Agregat pompowy wysokociśnieniowy o wydajności 82 l/min i ciśnieniu max. 10 MPa

Ciśnienie wody za agregatem pompowym

MPa

~7,0

Nastawa na czujniku przepływu DAK 25

l/min

Ilość dysz typu KB-2 Ø 0,8 mm na głowicach urabiających

szt.

2 x 40

Filtr rewersyjny sterowany ręcznie (na agregacie
pompowym)

µm

Zraszanie zewnętrzne i chłodzenie silnika 150 kW

Bateria zraszająca rys. ZN-1074-5/1 – ilość dysz typu GIZ/E

szt.

Nastawa na czujniku przepływu DAK 25

l/min

Chłodzenie

( silnik 45 lub 60 kW ,chłodnica)

Wydatek wody

l/min

~20

Zabudowaną na kombajnie instalację wodną chłodząco zraszającą można użytkować w w/w
konfiguracjach zapewniając w każdym przypadku skuteczne zwalczanie iskry podczas
urabiania kombajnem.

1.2.

Otwarty system chłodzenia

Aby kombajn R-150 funkcjonował bezproblemowo następujące elementy muszą być
chłodzone wodą:

 chłodzenia silnika elektrycznego (150 kW) napędu organu- poprzez płaszcz

chłodzący

 chłodzenia silnika elektrycznego (45 lub 60 kW) napędu hydraulicznego- poprzez

płaszcz chłodzący

 chłodzenia oleju w układzie hydraulicznym – poprzez wymienniki ciepła DOC 27-54

Strumień wody chłodzącej silnik 45 lub 60 kW i wymiennik ciepła DOC 27-54 kierowany jest
do baterii zraszającej tylnej ( przesyp na przenośniku).

Przed uruchomieniem kombajnu należy podłączyć zasilanie wody i otworzyć zawory kulowe
na chłodzeniu oleju i silnika napędu hydrauliki.
Przed uruchomieniem organu urabiającego otworzyć zawory kulowe na chłodzeniu silnika
150 kW .

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 5

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

Jako  medium  chłodzącego  używać  należy  wyłącznie  czystej  wody  bez  zawartości  soli.  Aby
zabezpieczyć  się  przed  korozją  i  odkładaniem  kamienia  –  zaleca  się  dodanie  do  wody
odpowiedniego środka ochronnego.

1.2.1. Bezpieczeństwo

Jeżeli  działa  tylko  system  hydrauliczny,  woda  chłodząca  może  być  prowadzona  wyłącznie
przez    silniki  elektryczne,  chłodnicę  układu  hydrauliki  a  następnie  kierowana  na  baterię
zraszającą  tylną  (przesyp  na  przenośniku)    lub  może  być  odprowadzona  do  tyłu  poza
kombajn

ZAGROŻENIE

Bez względu na zabudowane urządzenia zabezpieczające

zabroniona jest praca pod elementem, który jest podtrzymywany

tylko w wyniku działania ciśnienia hydraulicznego. Należy

zabezpieczyć stan podparcia za pomocą podkładek mechanicznych

lub opuścić element na spąg przed rozpoczęciem prac naprawczych

czy konserwacyjnych.

1.2.2. Kontrola i konserwacja

Przed uruchomieniem kombajnu R-150 przeprowadzić należy następujące kontrole:

 Kontrola zabrudzenia filtrów rewersyjnych

 Kontrola szczelności przewodów i armatury

 Kontrola osadzania kamienia

Nie w pełni sprawne części należy oczyścić , bądź też wymienić na nowe.

1.2.3. Jakość medium chłodzącego

Aby  zabezpieczyć  się  przed  zanieczyszczeniami  i  powstałymi  w  ich  efekcie  uszkodzeniami
wymiennika  ciepła  jakość  i  czystość  medium  chłodzącego  powinna  spełniać  określone
warunki.

Środek chłodzący musi być neutralny chemicznie i nie może być agresywny. Musi mieć
wartość pH w granicach 7.

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 6

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

Środek chłodzący nie może zawierać zanieczyszczeń > 100 [ m].

Praca kombajnu R-150 bez filtra wody chłodzącej jest niedopuszczalna!

Zagwarantować  utrzymanie  podczas  pracy  znamionowej  wartości  przepływu.  Jeśli
przekroje  kanałów  przepływowych  zostaną  –  w  wyniku  zbierających  się  osadów  –  tak
dalece  zmniejszone,  że  nie  możliwe  jest  zapewnienie  ilości  znamionowej  przepływu,
wtedy kanały muszą być oczyszczone.

Przy nie osiąganiu wymaganych efektów chłodzenia należy dla zachowania gwarancji
skonsultować się z producentem.

Czyszczenie:

Do czyszczenia układu można tylko używać środków chemicznych dopuszczonych do
stosowania pod ziemią.

Przewody muszą być tak długo przepłukiwane, aż wszystkie osady zostaną dokładnie
wypłukane i usunięte.

1.3.

Układy zraszania

1.3.1. Zraszanie wewnętrzne zanożowe - sektor

System  zraszania  to  system  dysz  typu  KB-2  Ø  0,8  mm  działających  sektorowo,  do
natryskiwania  pojedynczych  noży,  tzn.,  że  każdy  nóż  wyposażony  jest  w  osobną  dyszę
wytwarzającą  stożkowaty  strumień  wody.  Dysze  tworzące  stożkowaty  strumień  są  tak
przyporządkowane  poszczególnym  nożom,  aby  woda  trafiała  bezpośrednio  na  materiał
urabiany zaraz za wierzchołkiem noża.

W zanożowym torze cięcia występuje najwyższa temperatura a także powstaje najwięcej
pyłu. Poprzez odpowiednią geometrię zraszania w tym obszarze (toru urabiania) zapobiega
się także zapłonowi metanu, gdyż skutecznie zwalcza się powstający pył.

Kierowanie wypływu strumienia wody na dysze dla określonego obszaru urabiania osiąga się
poprzez zabudowę rozdzielacza sektorowego.

Dla  wytworzenia  koniecznego  ciśnienia  wody  służy  zespół  pompowy.  Aby  mogło  mieć
miejsce  efektywne  zraszanie,  ciśnienie  wody  na  dopływie  nie  powinno  być  mniejsze  od  8
[MPa].
Woda nie może zawierać zanieczyszczeń > 50 [ m].

Woda pod ciśnieniem prowadzona jest przez korpus przekładni organu urabiającego do
rozdzielacza sektorowego i prowadzona bezpośrednio przez otwory kanałami w głowicy do
dysz zraszających za nożami urabiającymi.

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 7

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

Budowa rozdzielacza sektorowego

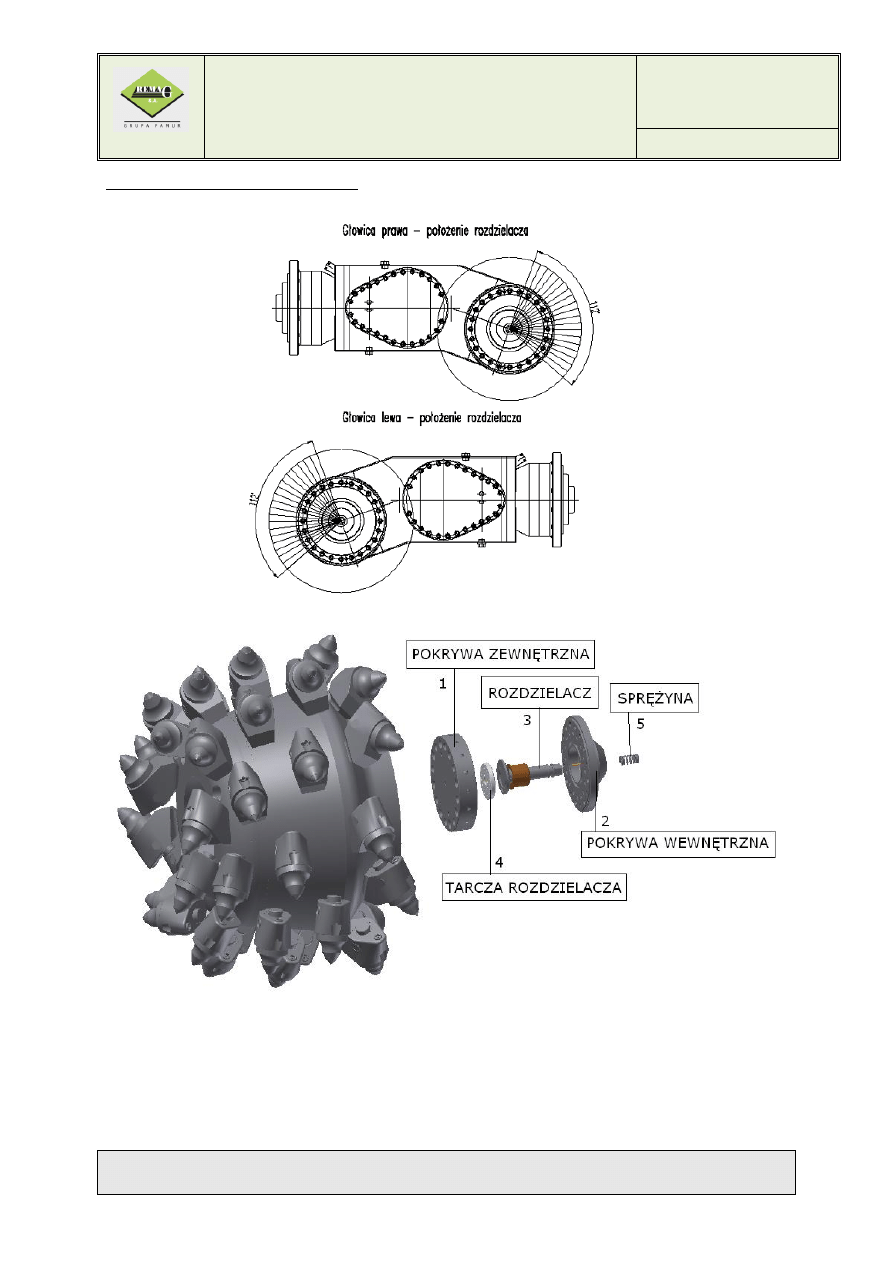

Rys. 1 Rozdzielacz sektorowy

Zgodnie z planem połączeń oraz zgodnie z przepisami w układzie zraszania sektorowego
zabudowany jest czujnik przepływu wody.

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 8

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

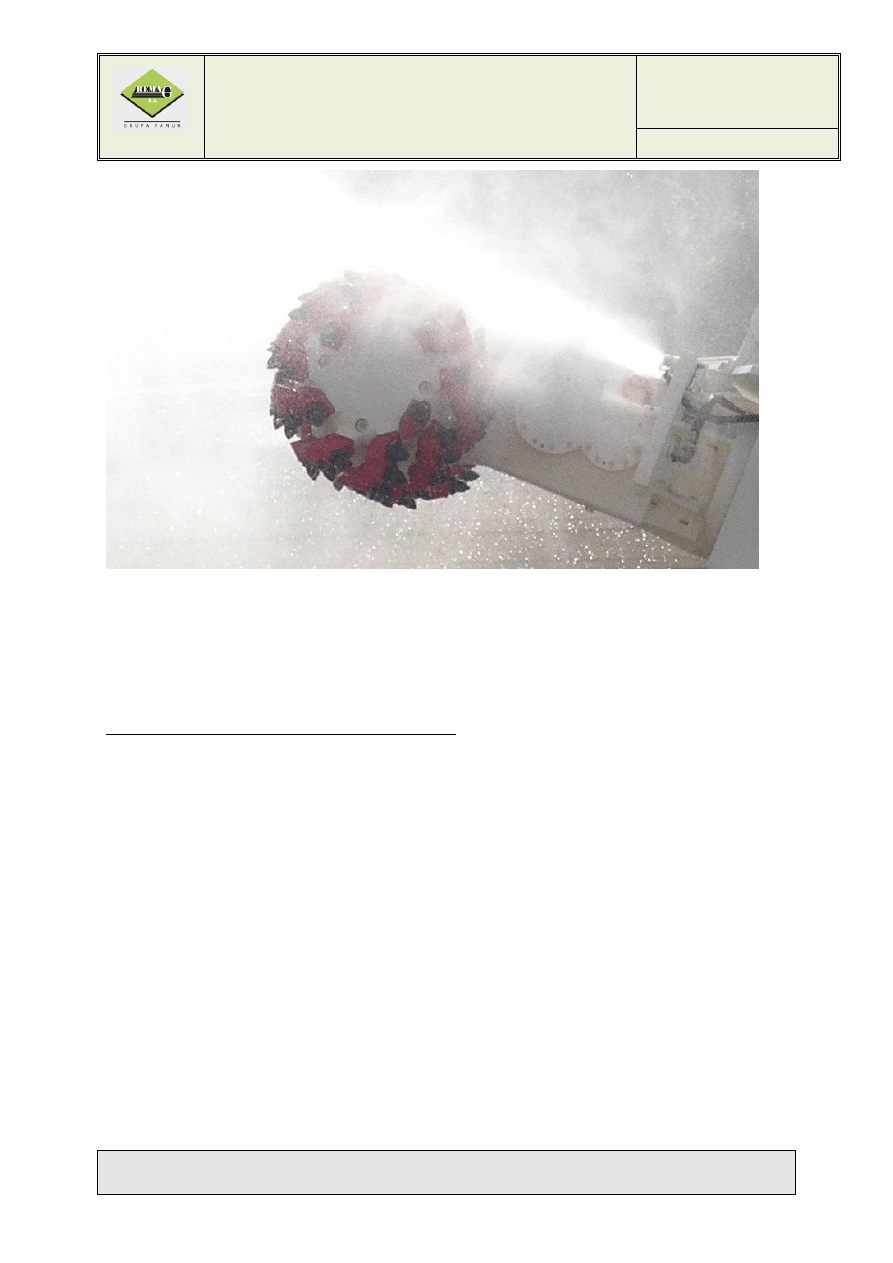

Rys. 2 Zraszanie wewnętrzne zanożowe - sektorowe

Codzienna kontrola i konserwacja zraszania wewnętrznego zanożowego:

 kontrola ciśnienia wody zespołu pompowego;

 kontrola wzrokowa dysz zraszających ze względu na zabrudzenia i zablokowanie;

Cotygodniowa kontrola:

 kontrola szczelności i funkcjonowania sterowania sektorowego;

 kontrola funkcjonalności elementów uszczelniających.

1.3.2. Zraszanie zewnętrzne

System zraszania zewnętrznego to bateria z zabudowanymi dyszami inżektorowymi typu
GIZ/E - 13 szt. Do kolektorów kurtyny powietrzno wodnej doprowadzona jest woda i
sprężone powietrzne. Woda nie może zawierać zanieczyszczeń > 100 [ m].

Rozmieszczenie  dysz  powoduje,  że  otaczają  one  swoimi  strumieniami  obrys  organu
urabiającego    stwarzając  swoim  działaniem  szczelną  kurtynę  wodną,  obejmującą  i izolującą
obszar pracy  organu urabiającego .
Rozpylone  strumienie  wody  skutecznie  gaszą  iskrę  oraz  zwalczają  zapylenie  podczas
urabiania kombajnem.

Podczas eksploatacji kombajnu w konfiguracji - „chłodzenie + zraszanie zewnętrzne”
należy bezwzględnie wymontować rozdzielacz poz.3 - patrz rys.1
Załączenie głowicy urabiającej z rozdzielaczem sektorowym przy braku przepływu
wody grozi jego uszkodzeniem.

INSTRUKCJA OBSŁUGI

KOMBAJN CHODNIKOWY

R-150

ROZDZIAŁ 8

INSTALACJA WODNA

CHŁODZĄCO ZRASZAJĄCA

STRONA | 9

REMAG S.A.

40-750 KATOWICE ul. T. Boya Żeleńskiego 105

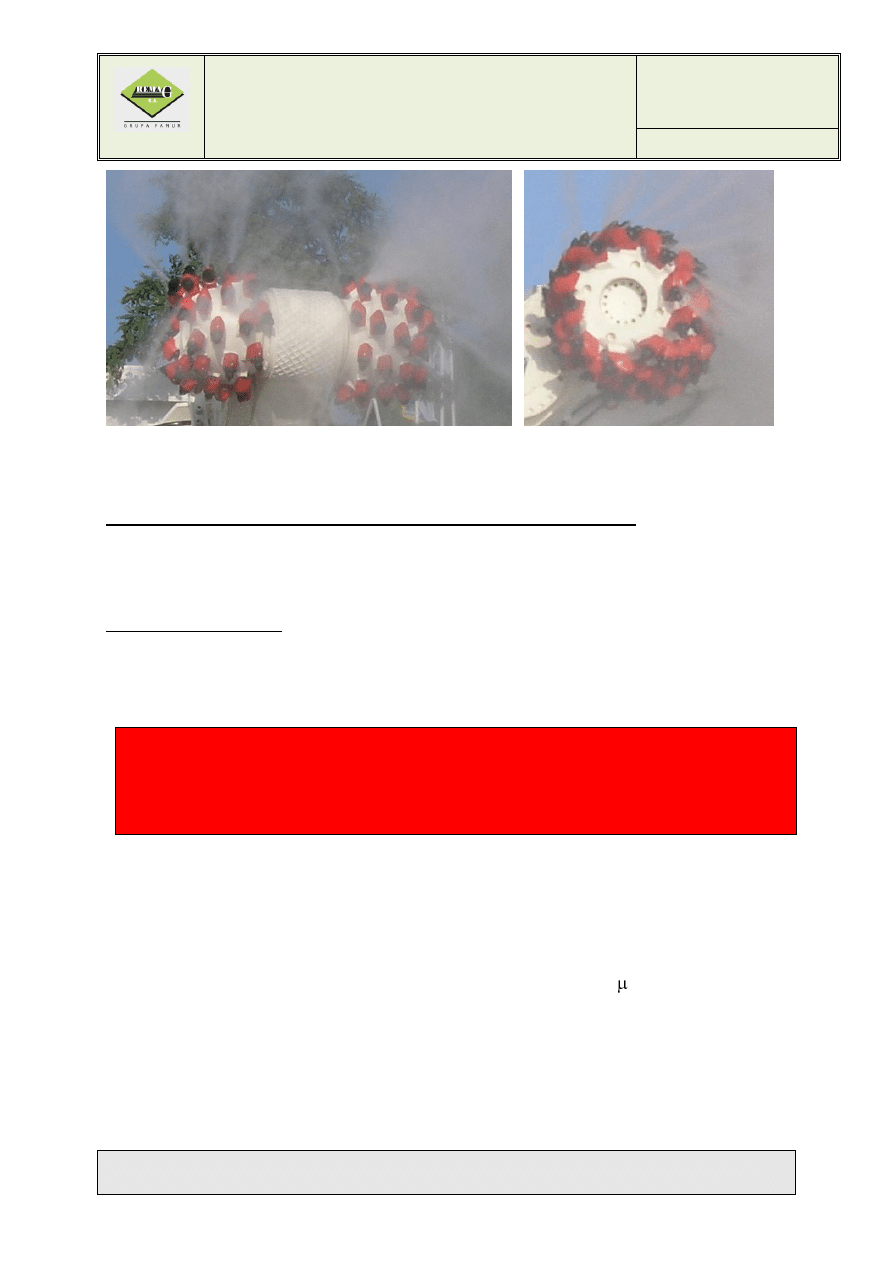

Rys.3 Bateria zraszająca zewnętrzna

W układzie zraszania zewnętrznego zabudowany jest czujnik przepływu wody.

Kontrola i konserwacja zraszania zewnętrznego:

 codzienna kontrola wzrokowa dysz zraszających ze względu na zabrudzenia i

zablokowanie;

 cotygodniowa kontrola szczelności i funkcjonowania elementów uszczelniających.
