ZAKRES EGZAMINU DYPLOMOWEGO

dla kierunku studiów

ENERGETYKA

studia I stopnia in

ż

ynierskie

specjalno

ść

 energetyka cieplna i j

ą

drowa



3.



Zagadnienia eksploatacyjne



3.1 Metody pomiaru ciśnienia, temperatury i przepływu płynu





CIŚNIENIE











































































































TEMPERATURA



































































































































































PRZEPŁYW



Przepływ można zmierzyć:



1)



 mierząc prędkość płynu przepływającego przez przewód o znanym polu powierzchni
przekroju poprzecznego

2)



przepływomierzem mechanicznym

3)



przepływomierzem Dopplerowskim (wykorzystującym zjawisko Dopplera).





A)



 Pomiar prędkości miejscowej

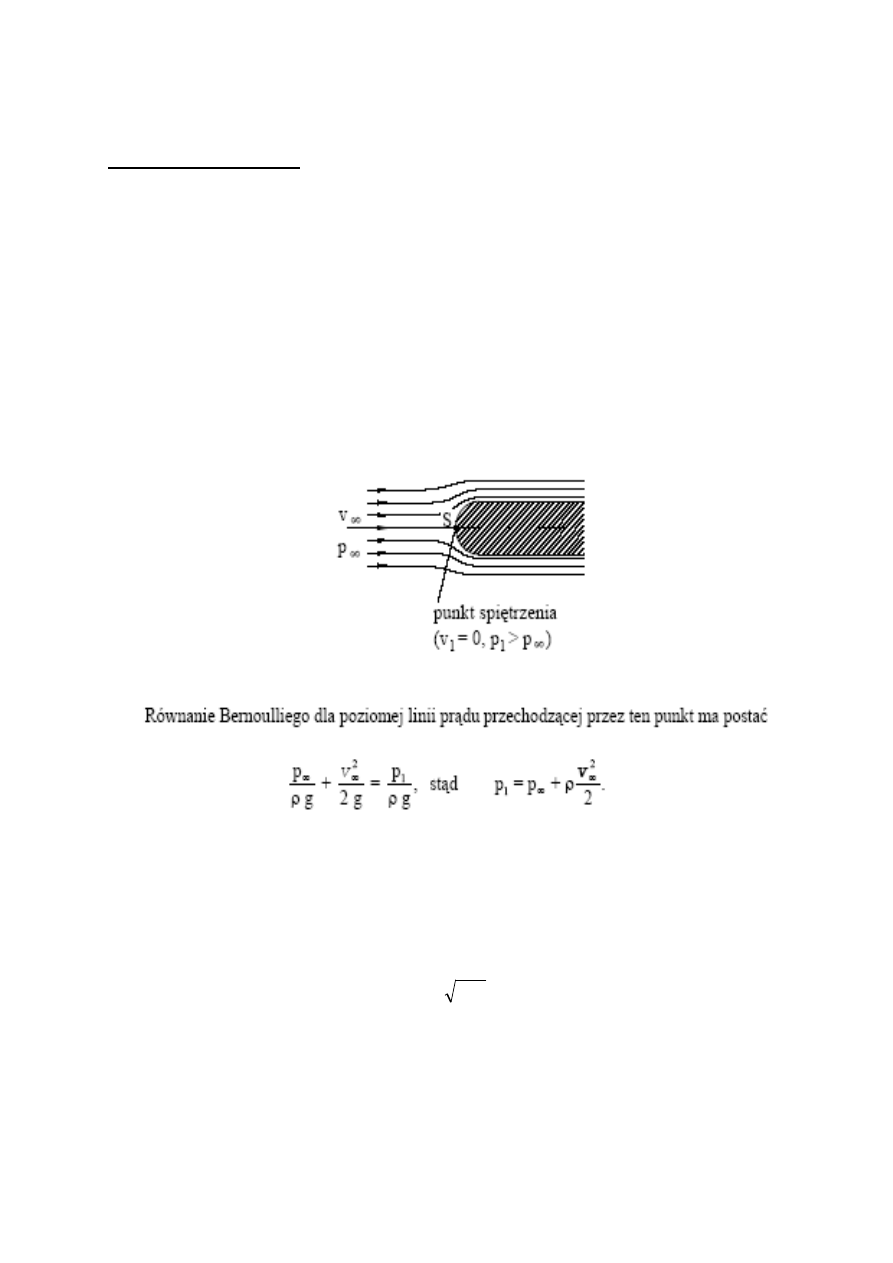

W obszarze przepływu mogą znajdować się punkty, w których prędkość przepływu v=0,

nazywane punktami spiętrzenia (stagnacji), gdzie ciśnienie przybiera wartości ciśnienia całkowitego,
zwanego ciśnieniem spiętrzenia.

Jeżeli płyn poruszający się ruchem jednostajnym z prędkością

∞

v

pod ciśnieniem

∞

p

 napotyka

przeszkodę w postaci ciała zanurzonego, to przed przeszkodą następuje spiętrzenie w punkcie S oraz
opływ rozdzielonych strug dookoła tej przeszkody.



B)



Rurka Pitota

Najprostszym przyrządem służącym do pomiaru prędkości miejscowej jest tzw. rurka Pitota. Jest

to rurka zagięta pod kątem 90

o

 i zwrócona wlotem pod prąd. Pionowe ramię rurki jest otwarte lub

połączone z manometrem.

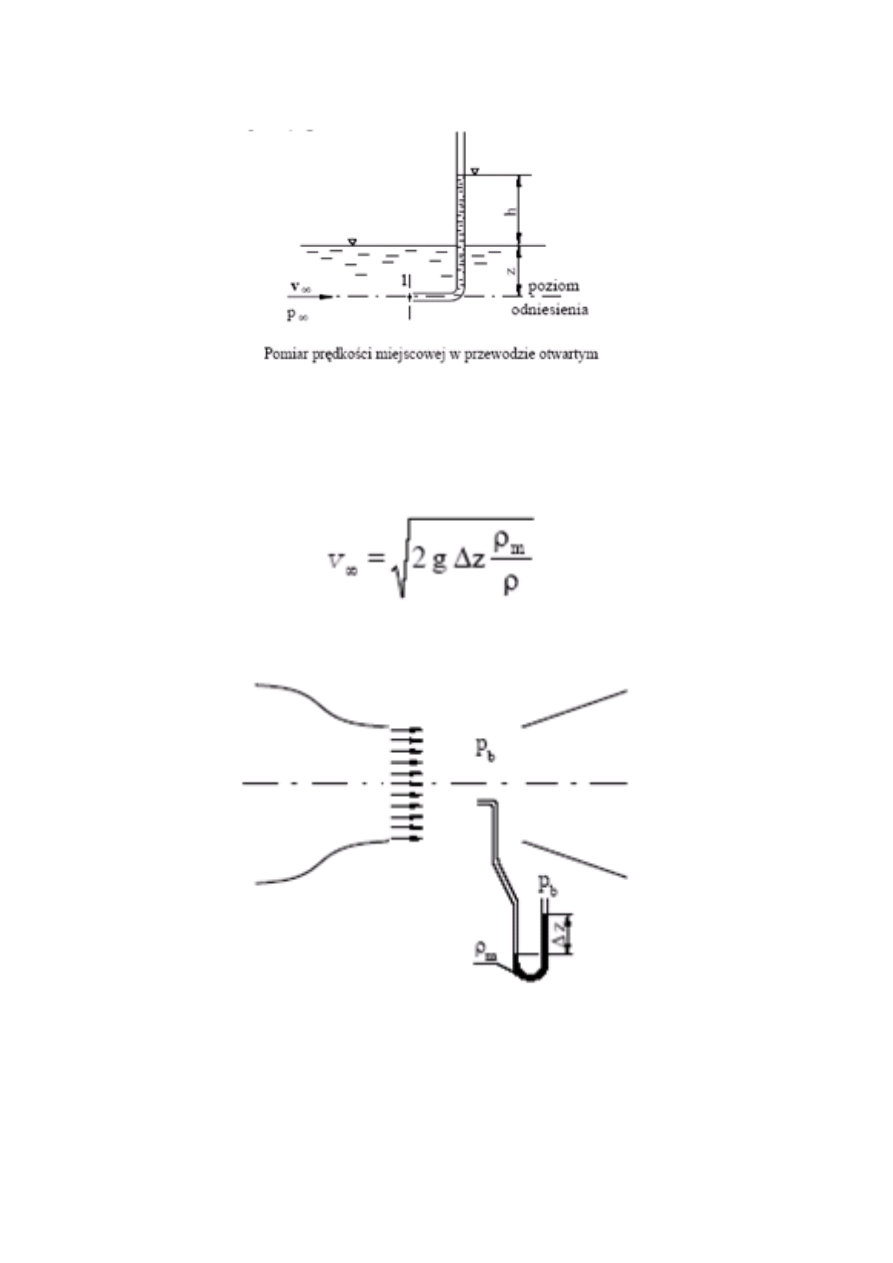

W przypadku pomiaru miejscowych prędkości przepływu wody w przewodach otwartych wzór

przyjmuje postać :

gh

V

2

=

∞





gdzie:

 h – wysokość spiętrzenia cieczy ponad powierzchnię swobodną, ponieważ ciśnienie w punkcie
spiętrzenia p

1

=p

b

+

ρg(h+z), a ciśnienie statyczne przepływu niezakłóconego na głębokości z wynosi

∞

p

=p

b

+



ρgz.









Podczas pomiaru prędkości przepływu powietrza w tzw. otwartej przestrzeni pomiarowej o

ciśnieniu

∞

p

=p

b

 na najniższym poziomie cieczy w manometrze ustali się ciśneinie spiętrzenia p

1

=p

b

+



ρ

m

gΔz, a zatem:







Rys. Pomiar prędkości w otwartej przestrzeni pomiarowej





C)



 Rurka Prandtla

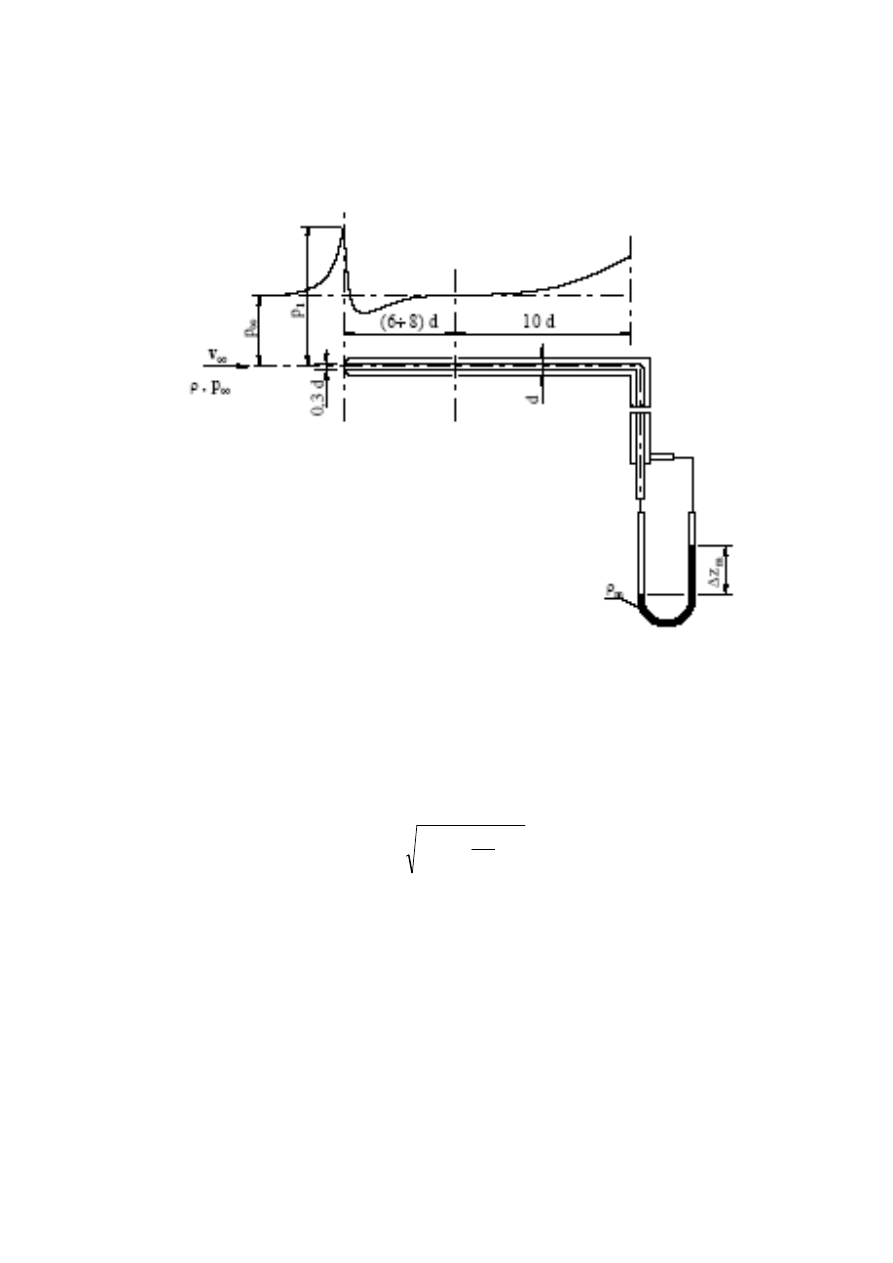

Przyrządem pomiarowym umożliwiającym bezpośredni pomiar różnicy ciśnienia spiętrzenia i

ciśnienia statycznego przepływu niezakłóconego jest rurka Prandtla.





Odbiór ciśnienia statycznego

∞

p

 odbywa się na pobocznicy rurki za pośrednictwem otworków.

Ciśnienie przed rurką wzrasta, osiągając maksimum p

1

 bezpośrednio u wlotu do rurki, potem zmienia

się, osiągając w odległości (6-8)d od wlotu wartość

∞

p

. W tym przekroju powinien następować

odbiór ciśnienia statycznego.

Jeżeli różnica ciśnień jest mierzona za pomocą manometru różnicowego, to p

1

-

∞

p

=gΔz

m

(

ρ

m

-

ρ) i

zależność przyjmie postać



)

1

(

2

−

∆

=

∞

ρ

ρ

m

m

z

g

V





Rurki Prandtla są przeznaczone do pomiaru prędkości miejscowej strudze jednowymiarowej o

znanym kierunku przepływu i w praktyce są stosowane do przepływu cieczy i gazów w rurociągach.
