Polska Norma PN-68 / M-58352

Noże tokarskie imakowe

1.

Wstęp!

2.

Zestawienie i oznaczenie

3.

Wymagania

Przedmiotem normy są noże tokarskie imakowe z częścią roboczą ze stali szybkotnacej i węglików spiekanych.

3.1.1

Noże typu

NNBc i NNBd

3.1.2

Noże typu

NNBe i NNBf

3.1.3

Noże typu

NNBk i NNBm

3.1.4

Noże typu

NNPa i NNPc

3.1.5

Noże typu

NNPd

3.1.6

Noże typu

NNPe

3.1.7

Noże typu

NNZa i NNZb

3.1.8

Noże typu

NNZc i NNZd

3.1.9

Noże typu

NNWa

3.1.10

Noże typu

NNWb

3.1.11

Noże typu

NNWc

3.1.12

Noże typu

NNUa

3.1.13

Noże typu

NNUb

4.

Informacje dodatkowe

Wykonali: Omen & MyWish

Warszawa 28.06.2005

---

Sheet 2: Wstęp

Wstęp

Powrót do:

Spis treści

1.1 Predmiot normy.

Przedmiotem normy są noże tokarskie imakowe z częścią roboczą ze stali szybkotnacej i węglików spiekanych.

1.2 Normy powiązane.

PN-66/H-84019

Stal węglowa konstrukcyjna wyższej jakości ogólnego przeznaczenia. Gatunki

PN-61/H-84020

Stal węglowa konstrukcyjna zwykłej jakości ogólnego przeznaczenia. Gatunki

PN-61/H-85022

Stal szybkotnąca. Gatunki

PN-61/H-89500

Węgliki spiekane. Gatunki

PN-60/M-02813

Klasyfikacja i znakowanie narzędzi do skrawania metali. Dział N

PN-63/M-18005

Węgliki spiekane. Płytki do noży tokarskich

---

Sheet 3: Zestawienie i oznaczenie

			Powrót do spisu treści
		ZESTAWIENIE I OZNACZENIE

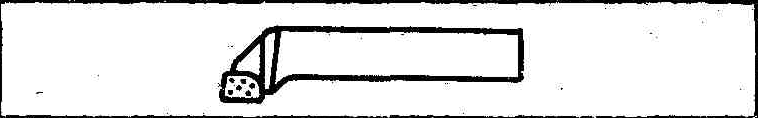

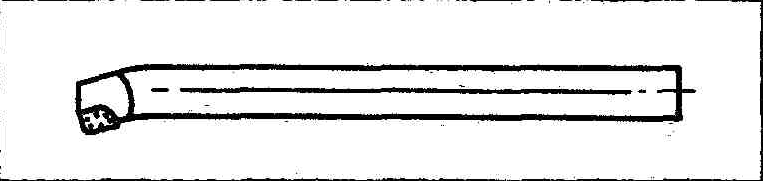

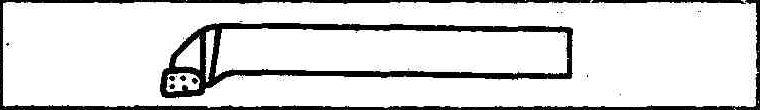

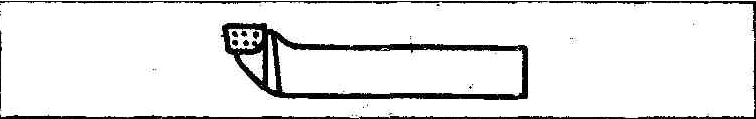

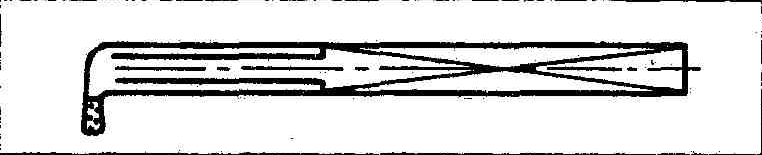

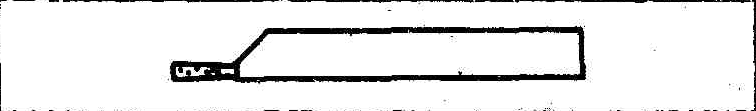

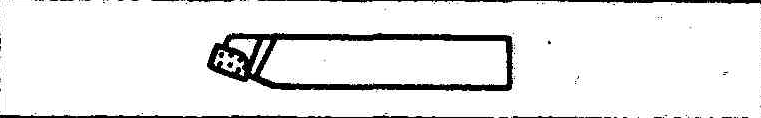

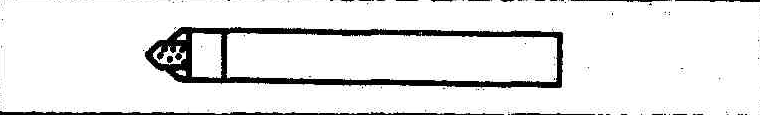

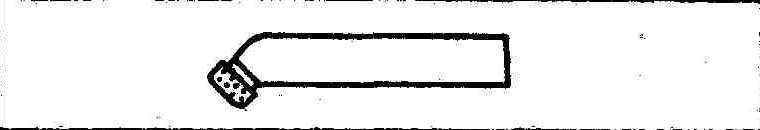

	Nazwa	Symbol wg. PN-60/M-02813	Szkic

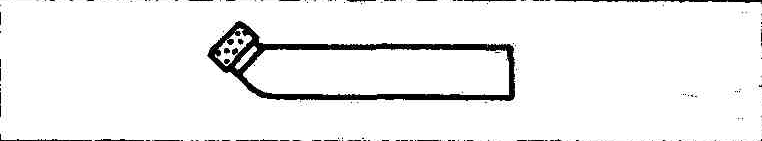

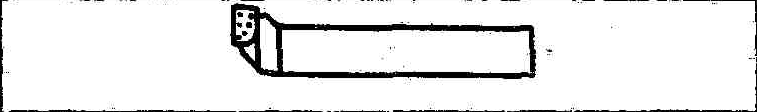

	Noże boczne wygięte prawe	NNbc
	Noże boczne wygięte lewe	NNBd

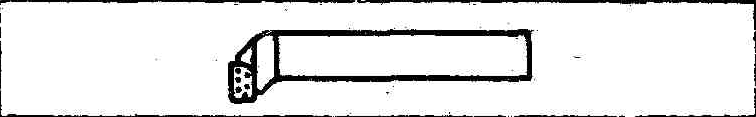

	Noże boczne osadzone prawe	NNBe
	Noże boczne osadzone lewe	NNBf
	Noże czołowe prawe	NNBk
	Noże czołowe lewe	NNBm

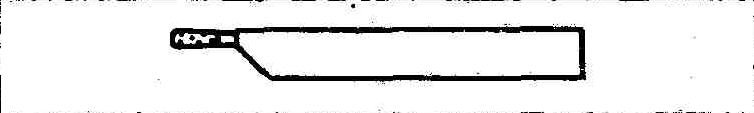

	Noże przecinaki prawe	NNPa
	Noże przecinaki lewe	NNPc
	Noże szerokie	NNPd

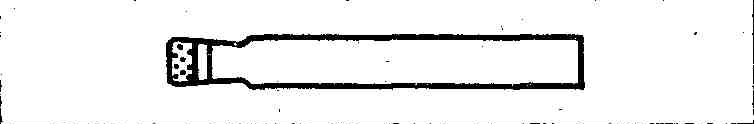

	Noże spiczaste	NNPe
	Noże proste prawe	NNZa
	Noże proste lewe	NNZb

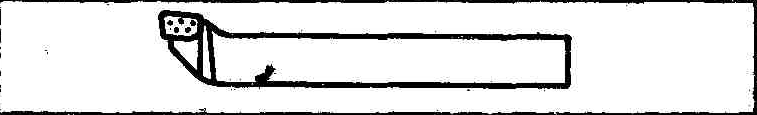

	Noże wygięte prawe	NNZc
	Noże wygięte lewe	NNZd

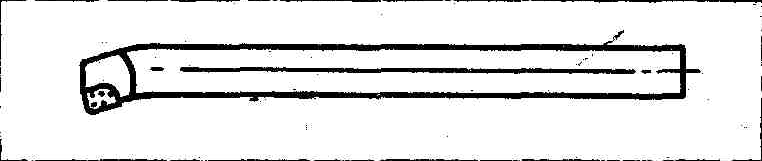

	Noże wytaczaki proste	NNWa

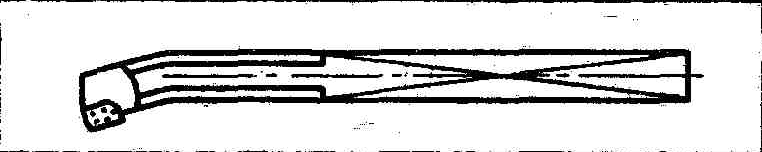

	Noże wytaczaki spiczaste	NNWb
	Noże wytaczaki hakowe	NNWc

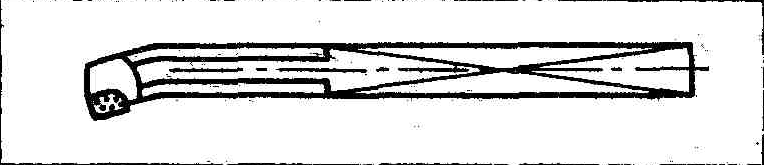

	Noże wytaczaki proste z częścią chwytową o przekroju kołowym	NNUa
	Noże wytaczaki spiczaste z częścią chwytową o przekroju kołowym	NNUb
	2.2 Wielkości -wg 3.1
	2.3 Sposób budowy oznaczenia.
	oznaczenie powinno zawierać nastepujące kolejne człony:
	a) Symbol rodzaju
	b) Oznaczenie wielkości
	c) Wymiar długości noża ( tylko dla noży do imaków 1-nożowych)
	d) Znak /gatunku stali szybkotnącejlub znak gatunku węglików spiekanych
	e) Numer normy (PN-68/M-58352)
	2.4 Przykład oznaczenia
	a) noża bocznego wygiętego lewego, o wielkości 2516, do imaka 1-nożowego (długości L= 200mm), z częścią robocząze stali szybkotnącej SW9:
	NNBd 2516-100 SW9 PN-68/M-58352
	b) noża bocznego osadzonego prawego, o wielkości 2525, do imaka 4-nożowego z częścią roboczą z węglików spiekanychgatunku S10:
	NNBe 2525-S10 PN-68/M-58352

---

Sheet 4: NNBc i NNBd

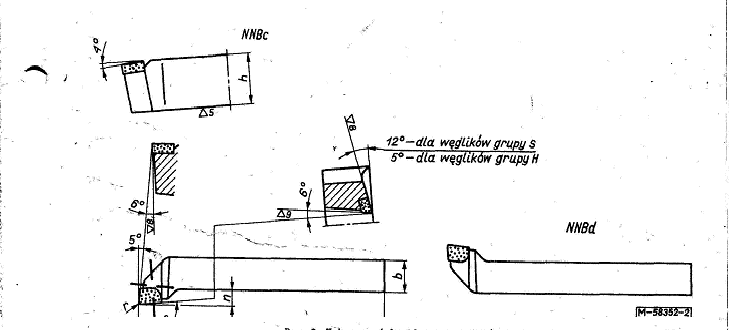

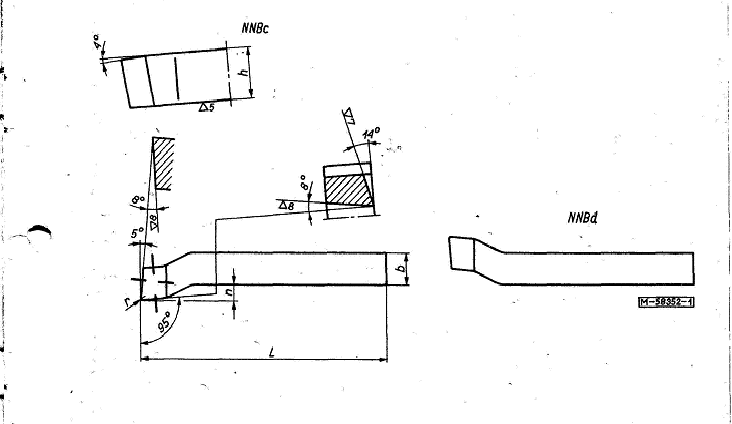

		Noże rodzaju NNBc i NNBd									Powrót do:	Zestawienie
												Spis treści
					L+5%				Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych		Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
		Wielkość noża			dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	n	r
			h	b					rodzaj noża
									NNBc	NNBd
			mm
		1610	16	10	110	-	5	0.6	A8	B8
		2012	20	12	125	-	6	0.6	Ab10	Bb10	zgrzewanie
		2516	25	26	140	200*	8	0.6	Ab12	Bb12
		3220	32	20	170	240*	10	1	Ab16	Bb16
		4025	40	25	200	280*	12	1	Ab20	Bb20	z płytką
		5032	50	32	240	315*	14	1	A25	B25
		Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
		Noze z częścią roboczą z węglików spiekanych

---

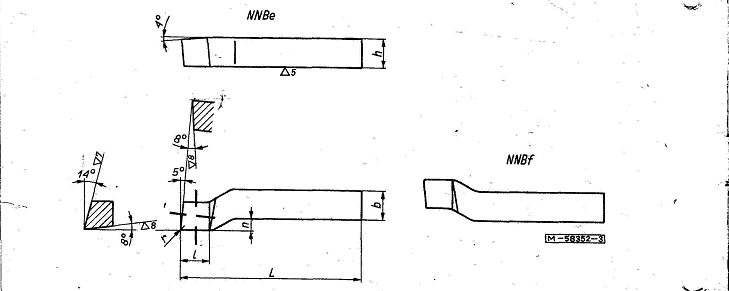

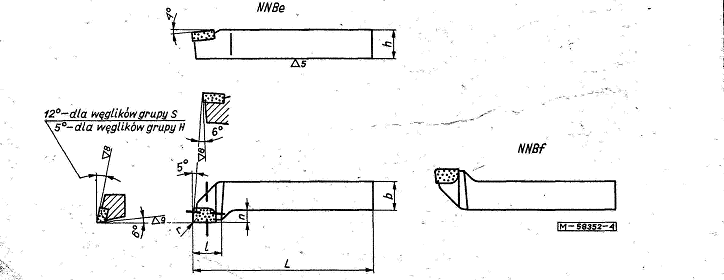

Sheet 5: NNBe i NNBf

	Noże rodzaju NNBe i NNBf										Powrót do:	Zestawienie
												Spis treści
				L+5%					Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych		Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	Wielkość noża			dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	l	n	r
		h	b						rodzaj noża
									NNBe	NNBf
		mm
	1010	10	10	90	-	10	4	0.6	A8	B8
	1212	12	12	100	-	12	5	0.6	Aa10	Ba10
	1616	16	16	110	-	16	6	0.6	Aa12	Ba12	zgrzewane**
	2020	20	20	125	-	20	8	1	Aa16	Ba16
	2525	25	25	140	-	25	10	1	Aa20	Ba20
	3232	32	32	170	-	32	12	1	Aa25	Ba25
	4040	40	40	200	-	40	14	1.6	Aa32	Ba32	z płytką
	5050	50	50	240	-	50	18	1.6	Aa40	Ba40
	2516	25	16	-	200*	20	6	0.6	Aa16	Ba16	zgrzewane
	3220	32	20	-	240*	25	8	1	Aa20	Ba20
	4025	40	25	-	280*	32	10	1	Aa25	Ba25	z płytką
	5032	50	32	-	315*	40	12	1	Aa32	Ba32
	6340	63	40	-	355*	50	14	1.6	Aa40	Ba40
	Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
	( ** ) Noże wielkości 1010 i 1212 mogą być wykonane jako jednolite
		Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

Sheet 6: NNBk i NNBm

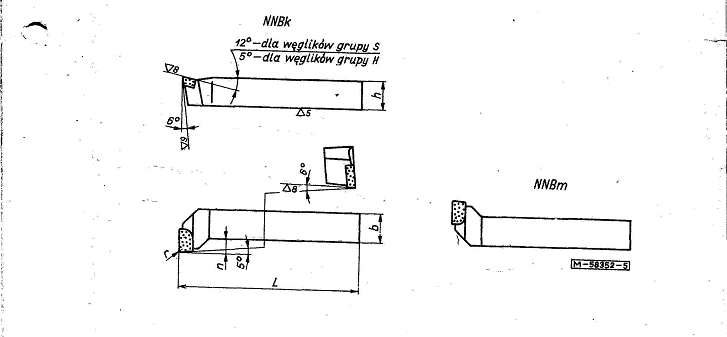

	Noże rodzaju NNBk i NNBm						Powrót do:	Zestawienie
								Spis treści
							Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych
	Wielkość noża	h	b	L+5%	n	r
							rodzaj noża
		mm					NNBk	NNBm
	2020	20	20	125	10	1	Ba16	Aa 16
	2525	25	25	140	12	1	Ba20	Aa20
	3232	32	32	170	16	1	Ba25	Aa25
	4040	40	40	200	20	1.6	Ba32	Aa32
	5050	50	50	240	25	1.6	Ba40	Aa40
		Noze z częścią roboczą z węglików spiekanych

---

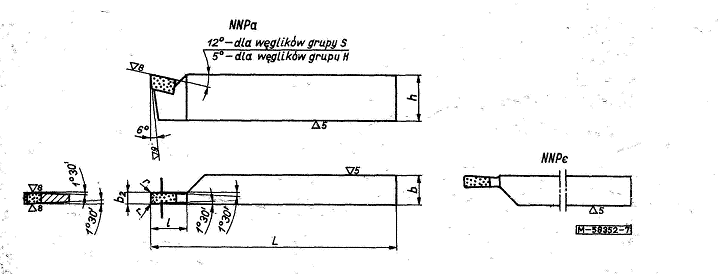

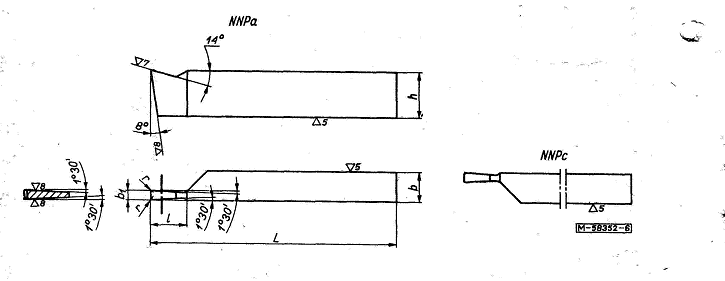

Sheet 7: NNPa i NNPc

	Noże rodzaju NNPa i NNPc									Powrót do:	Zestawienie
											Spis treści
				L+5%						Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	Wielkość noża	h	b	dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	b1	b2	l	r
		mm
	1208	12	8	100	-	-	3	12	0.16	D3	-
	1610	16	10	110	-	3	4	14	0.25	D4
	2012	20	12	125	-	4	5	16	0.25	D5	zgrzewane
	2516	25	16	140	200*	5	6	20	0.25	D6
	3220	32	20	170	240*	6	8	25	0.4	D8
	4025	40	25	200	280*	8	10	32	0.4	D10	z płytką
	5032	50	32	240	315*	10	12	40	0.4	D12
	Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
			Noże z częścią roboczą ze stali szybkotnącej.
		Noze z częścią roboczą z węglików spiekanych

---

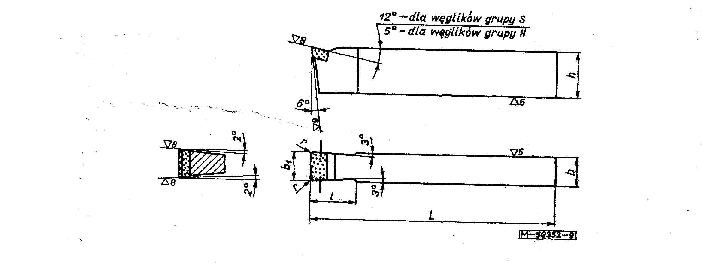

Sheet 8: NNPd

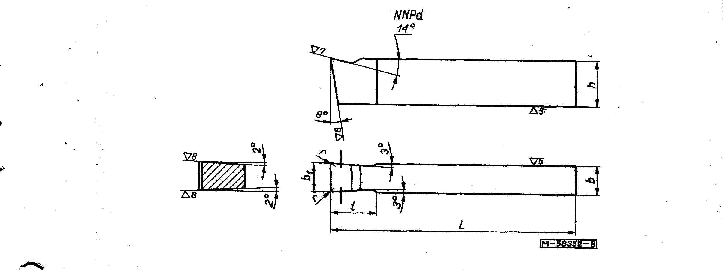

	Noże rodzaju NNPd									Powrót do:	Zestawienie
											Spis treści
				L+5%					Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	Wielkość noża	h	b	dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	b1	l	r
		mm
	2012	20	12	125	-	12	20	0.25	Cc12
	2516	25	16	140	200*	16	25	0.25	Cc16	zgrzewane
	3220	32	20	170	240*	20	32	0.4	Cc20
	4025	40	25	200	280*	25	40	0.4	Cc25	z płytką
	5032	50	32	240	315*	32	50	0.4	Cc32
	Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
		Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

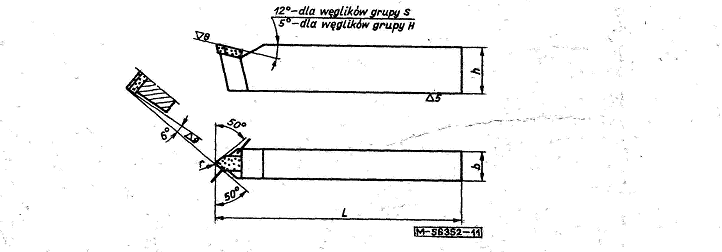

Sheet 9: NNPe

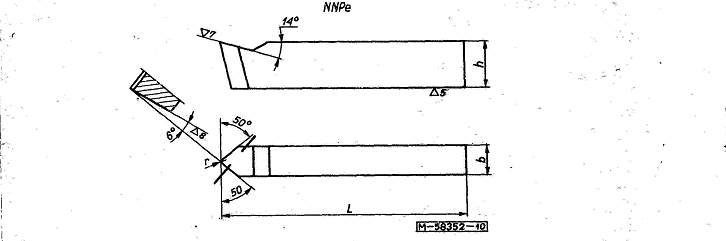

	Noże rodzaju NNPe					Powrót do	Zestawienie
							Spis treści
						Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
		h	b	L+5%	r
	Wielkość noża
		mm
	1610	16	10	110	0.6	E5
	2012	20	12	125	0.6	E6	zgrzewane
	2516	25	16	140	0.6	E8
	3220	32	20	170	1	E10	z płytką
	4025	40	25	200	1	E12
		Noze z częścią roboczą z węglików spiekanych

---

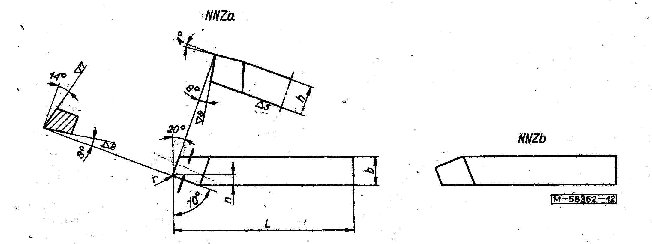

Sheet 10: NNZa i NNZb

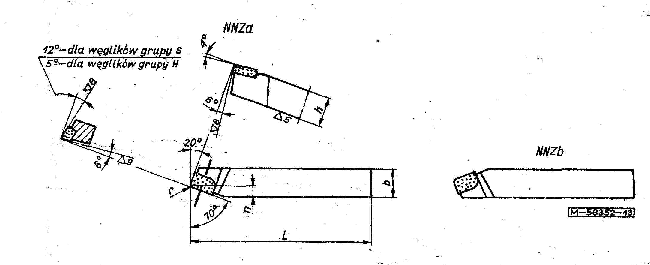

	Noże rodzaju NNZa i NNZb									Powrót do:	Zestawienie
											Spis treści
				L+5%				Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych		Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	Wielkość noża			dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	n	r
		h	b					rodzaj noża
								NNZa	NNBb
		mm
	1010	10	10	90	-	4	0.6	A8	B8
	1212	12	12	100	-	5	0.6	A10	B10
	1616	16	16	110	-	6	0.6	A12	B12	zgrzewane**
	2020	20	20	125	-	8	1	A16	B16
	2525	25	25	140	-	10	1	A20	B20
	3232	32	32	170	-	12	1	A25	B25
	4040	40	40	200	-	16	1.6	A32	B32	z płytką
	5050	50	50	240	-	20	1.6	A40	B40
	2516	25	16	-	200*	6	0.6	A16	B50	zgrzewane
	3220	32	20	-	240*	8	1	A20	B20
	4025	40	25	-	280*	10	1	A25	B25	z płytką
	5032	50	32	-	315*	12	1	A32	B32
	6340	63	40	-	355*	16	1.6	A40	B40
	Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
	( ** ) Noże wielkości 1010 i 1212 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

Sheet 11: NNZc i NNZd

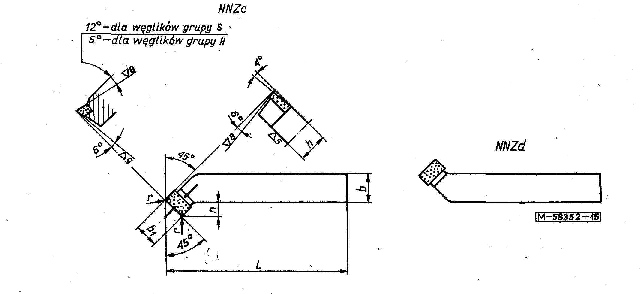

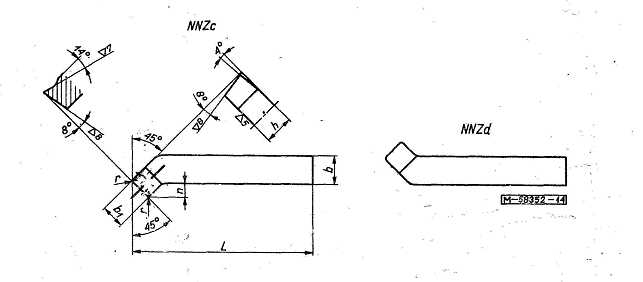

	Noże rodzaju NNZc i NNZd										Powrót do:	Zestawienie
												Spis treści
				L+5%					Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych		Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	Wielkość noża	h	b	dla noży do imaków 4-nożowych	dla noży do imaków 1-nożowych	b1	l	r
									rodzaj noża
		mm							NNZc	NNZd
	1010	10	10	90	-	8	6	0.6	C8	Cb8
	1212	12	12	100	-	10	7	0.6	C10	Cb10
	1616	16	16	110	-	12	8	0.6	C12	Cb12	zgrzewanie**
	2020	20	20	125	-	16	10	1	C16	Cb16
	2525	25	25	140	-	20	12	1	C20	Cb20
	3232	32	32	170	-	25	14	1	C25	Cb25
	4040	40	40	200	-	32	18	1.6	C32	Cb32	z płytką
	5050	50	50	240	-	40	22	1.6	C40	Cb40
	2516	25	16	-	200*	12	8	0.6	C12	Cb12	zgrzewanie
	3220	32	20	-	240*	16	10	1	C16	Cb16
	4025	40	25	-	280*	20	12	1	C20	Cb20	z płytką
	5032	50	32	-	315*	25	14	1	C25	Cb25
	6340	63	40	-	355*	32	18	1.6	C32	Cb32
	Noże przy wymiarach których widnieje znak ( * ) nie są zalecane
	( ** ) Noże wielkości 1010 i 1212 mogą być wykonane jako jednolite
				Noże z częścią roboczą ze stali szybkotnącej.
				Noze z częścią roboczą z węglików spiekanych

---

Sheet 12: NNWa

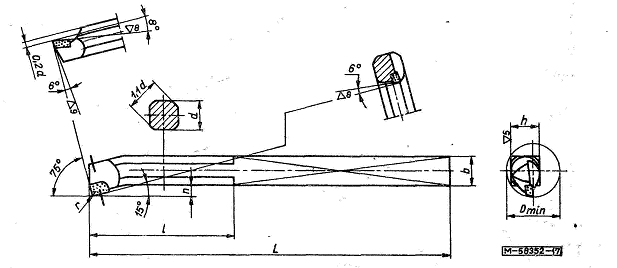

	Noże rodzaju NNWa									Powrót do:	Zestawienie
											Spis treści
	Wielkość noża	h	b	L+5%	l	d	n	r	Dmin	Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
		mm
	808	8	8	125	40	8	3	0.4	14	A5
	1010	10	10	150	50	10	4	0.6	18	A6
	1212	12	12	180	63	12	5	0.6	21	A8	zgrzewane**
	1616	16	16	210	80	16	6	0.6	27	Ae10
	2020	20	20	250	100	20	8	1	34	Ae12
	2525	25	25	300	125	25	10	1	43	Ae16
	3232	32	32	355	160	32	12	1	52	Ae20	z płytką
	( ** ) Noże wielkości 0808, 1010 i 1212 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

Sheet 13: NNWb

	Noże rodzaju NNWb									Powrót do:	Zestawienie
											Spis treści
	Wielkość noża	h	b	L+5%	l	d	n	r	Dmin	Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
		mm
	808	8	8	125	40	8	3	0.4	14	A5
	1010	10	10	150	50	10	4	0.6	18	A6
	1212	12	12	180	63	12	5	0.6	21	A8	zgrzewane**
	1616	16	16	210	80	16	6	0.6	27	Ad10
	2020	20	20	250	100	20	8	1	34	Ad12
	2525	25	25	300	125	25	10	1	43	Ad16
	3232	32	32	355	160	32	12	1	52	Ad20	z płytką
	( ** ) Noże wielkości 0808, 1010 i 1212 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

Sheet 14: NNWc

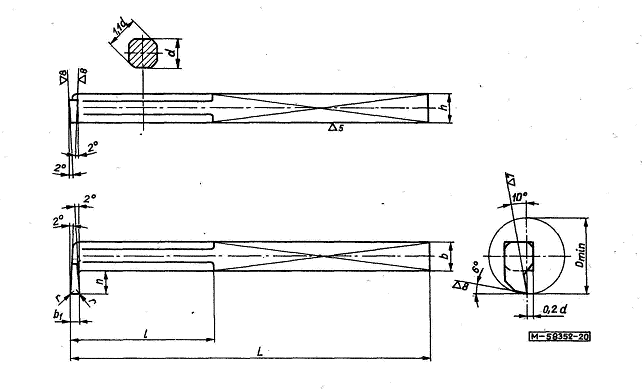

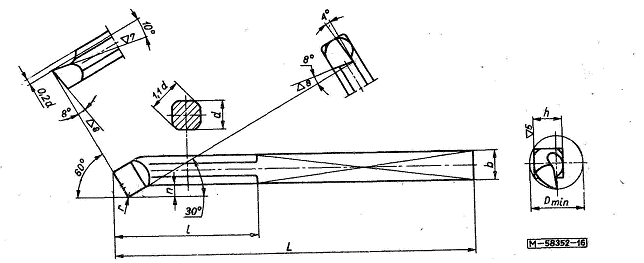

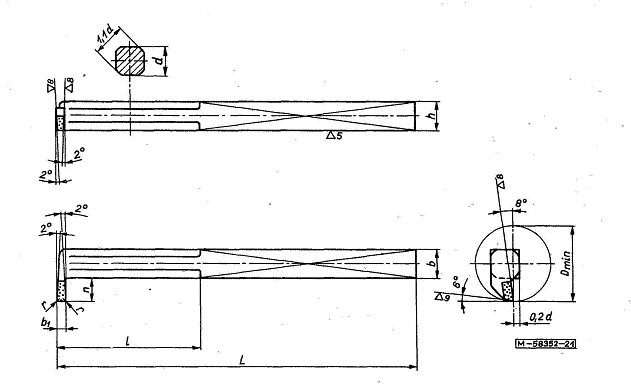

	Noże rodzaju NNWc										Powrót do:	Zestawienie
												Spis treści
	Wielkość noża	h	b	L+5%	l	n	d	b1	r	Dmin	Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
		mm
	1212	12	12	180	63	10	12	4	0.25	32	D4
	1616	16	16	210	80	12	16	5	0.25	40	D5
	2020	20	20	250	100	16	20	6	0.4	50	D6	zgrzewane**
	2525	25	25	300	125	20	25	8	0.4	63	D8
	3232	32	32	355	160	25	32	10	0.4	80	D10	z płytką
	( ** ) Noże wielkości 1212 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
			Noze z częścią roboczą z węglików spiekanych

---

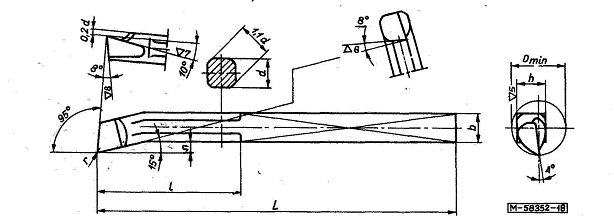

Sheet 15: NNUa

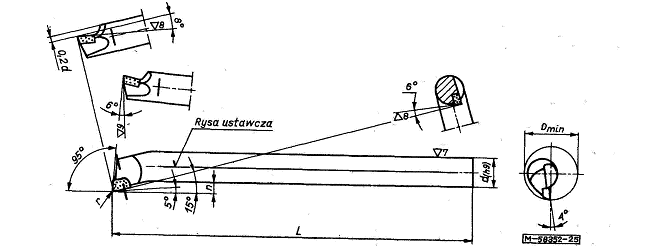

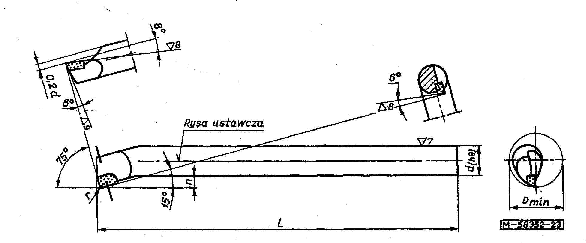

	Noże rodzaju NNUa						Powrót do:	Zestawienie
								Spis treści
	Wielkość noża	d	L+5%	n	r	Dmin	Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	8	8	125	3	0.4	14	A5
	10	10	150	4	0.6	18	A6
	12	12	180	5	0.6	21	A8	zgrzewane**
	16	16	210	6	0.6	27	A10
	20	20	250	8	1	24	A12
	25	25	300	10	1	43	A16
	32	32	355	12	1	52	A20	z płytką
	( ** ) Noże wielkości 8, 10 i 12 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
		Noze z częścią roboczą z węglików spiekanych

---

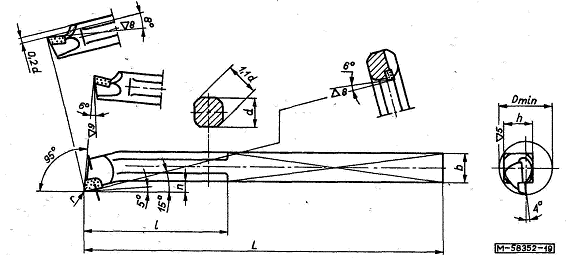

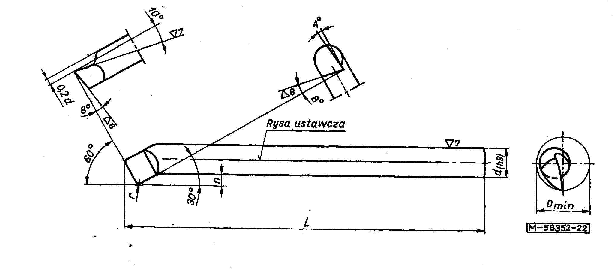

Sheet 16: NNUb

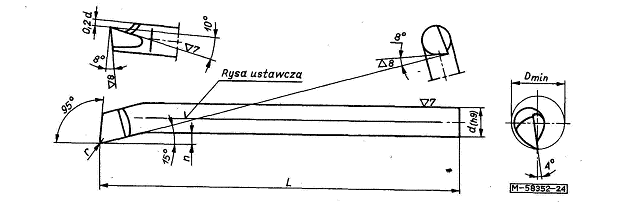

	Noże rodzaju NNUb						Powrót do:	Zestawienie
								Spis treści
	Wielkość noża	d	L+5%	n	r	Dmin	Płytki wg PN-63/M-18005 dla noży z częścią roboczą z węglików spiekanych	Orientacyjny zakres wykonania noży z częścią roboczą ze stali szybkotnącej jako zgrzewanych i z płytką
	8	8	125	3	0.4	14	A5
	10	10	150	4	0.6	18	A6
	12	12	180	5	0.6	21	A8	zgrzewane**
	16	16	210	6	0.6	27	Ad10
	20	20	250	8	1	24	Ad12
	25	25	300	10	1	43	Ad16
	32	32	355	12	1	52	Ad20	z płytką
	( ** ) Noże wielkości 8, 10 i 12 mogą być wykonane jako jednolite
			Noże z częścią roboczą ze stali szybkotnącej.
		Noze z częścią roboczą z węglików spiekanych

---

Sheet 17: Informacje dodatkowe

		Informacje dodatkowe							Powrót do:	Spis treści
	1.	Chropowatość powierzchni noży powinna odpowiadać conajmniejklasom podanym na rysunkach.
	2.	Materiał
		a) Noże jednolite - stal szybkotnąca PN-61/H-85022
		b) Noże łączone w sposób trwały
			* część robocza - stal szybkotnąca PN-61/H-85022 lub węgliki spiekane PN-69/H-89500
			* część chwytowa - stal węglowa konstrukcyjna PN-66/H-84019 lub PN-61/H-84020 o wytrzymałości Rm=70 kG/mm2
	3.	Twardość. Twardość części roboczej noży po hartowaniu i odpuszczeniu powinna odpowiadać conajmnie minimalnej twardościokreślonej w PN-61/H-85022, dla danego gatunku stali
	4.	Cechowanie Na nożu powinny być umieszczone następujące dane:
		a) Znak wytwórni
		b) Oznaczenie wg 2.4 bez numeru normy
		c) Barwa rozpoznawcza grupy węglików spiekanych w przypadku noży z częścią roboczą z węglików spiekanych
		Poszczególne człony oznaczenia wg 2.4 mogą być umieszczone oddzielnie.
		Znak gatunku stali szybkotnącejlub znak gatunku węglików spiekanych należy umieszczać jak najbliżej części roboczej
	5.	Porównanie oznaczeń rodzajów noży wg PN-68/M-58352 i zaleceń ISO
		ISO	PN-68/M58352
		1	NNZa/NNZb
		2	NNZc/NNZd
		3	NNBc/NNBd
		4	NNPd
		5	NNBk/NNBm
		6	NNBe/NNBf
		7	NNPa/NNPc
		8	NNWa/NNUa
		9	NNWb/NNUb
