Schematy podłączenia osprzętu elektrotechnicznego

1.

Lacznik jednobiegunowy

2.

Lacznik jednobiegunowy podswietlany

3.

Lacznik swiecznikowy (podwojny)

4.

Lacznik swiecznikowy podswietlany

5.

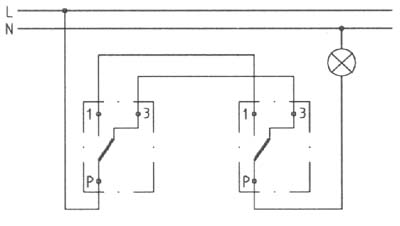

uklad dwoch lacznikow schodowych

6.

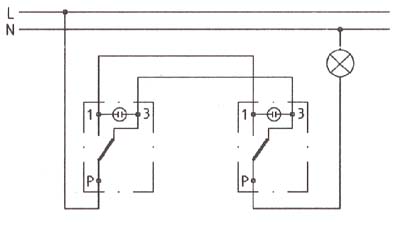

uklad dwoch lacznikow schodowych podswietlanych

7.

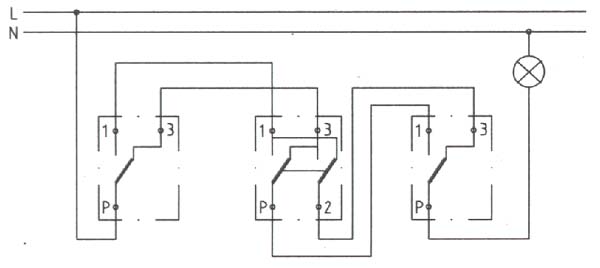

lacznik krzyzowy w ukladzie z dwoma lacznikami schodowymi

8.

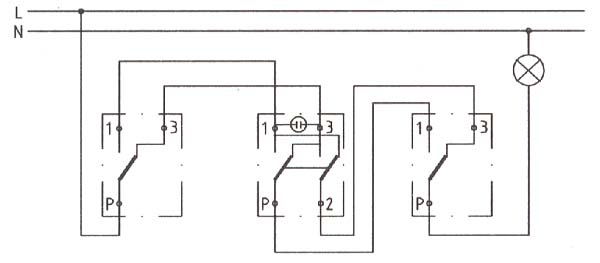

lacznik krzyzowy podswietlany w ukladzie z dwoma lacznikami schodowymi

9.

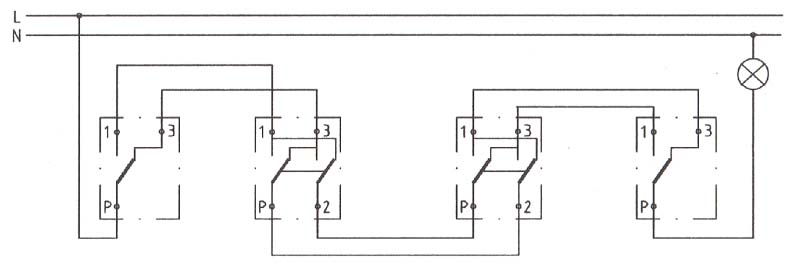

dwa laczniki krzyzowe w ukladzie z dwoma lacznikami schodowymi (sterowanie z 4 punktow)

10.

przycisk dzwonek

11.

przycisk dzwonek podswietlany

12.

przycisk swiatlo

13.

przycisk swiatlo podswietlany

14.

lacznik zaluzjowy z blokada elektryczna rownoczesnego zalaczenia
